Диагностический разъём OBD на ВАЗ 2114 представляет собой 16-контактный интерфейс стандарта OBD-II, предназначенный для подключения сканера и считывания кодов ошибок электронных систем автомобиля. Его использование необходимо при проведении диагностики инжекторного двигателя, работы датчиков и контроллеров ЭБУ.
Расположение разъёма в данной модели чётко определено заводом-изготовителем: он находится под приборной панелью, с левой стороны рулевой колонки, ближе к водителю. Чтобы получить доступ, достаточно опустить пластиковую крышку, которая прикрывает блок предохранителей. В некоторых случаях для удобства может потребоваться снять облицовку.

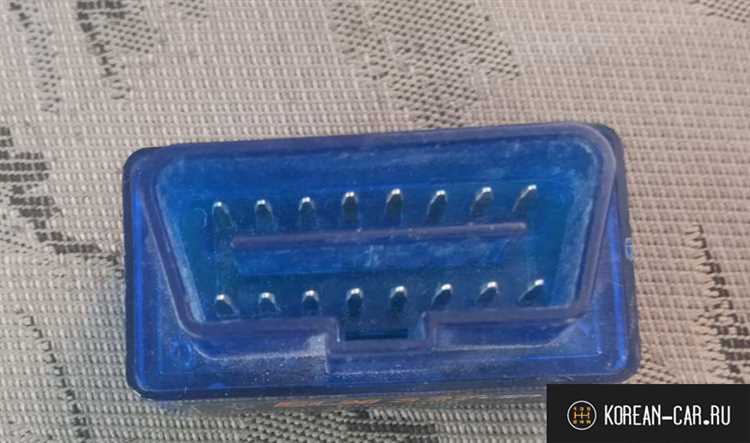

Разъём ориентирован контактами вниз и зафиксирован в пластиковом гнезде. К нему можно подключить как проводной сканер, так и Bluetooth-адаптер типа ELM327. При подключении важно исключить повреждение контактов, особенно если разъём эксплуатировался в условиях повышенной влажности или имел следы коррозии.
На автомобилях, выпущенных ближе к 2010 году, штатный разъём может иметь минимальные отличия в креплении или расположении, но стандарт подключения остаётся прежним. Перед началом диагностики рекомендуется отключить зажигание, а подключение производить строго по инструкции к используемому оборудованию.
Расположение ОБД разъема на ВАЗ 2114
Диагностический разъём OBD на ВАЗ 2114 расположен под панелью приборов, с левой стороны от рулевой колонки. Чтобы получить к нему доступ, необходимо открыть водительскую дверь и наклониться под рулевое колесо. Разъём скрыт за пластиковой накладкой, которую легко снять без инструмента.
Разъём имеет 16 контактов и соответствует стандарту OBD-II, начиная с моделей, выпущенных после 2004 года. На более ранних версиях используется 12-контактный разъём, расположенный в том же месте, но с другим интерфейсом.
Для подключения сканера рекомендуется использовать адаптер с поддержкой протокола K-Line, так как именно он применяется в большинстве комплектаций ВАЗ 2114. Подключение выполняется напрямую, без переходников.
Перед диагностикой следует включить зажигание, но не заводить двигатель. После подключения сканера к разъёму и запуска программы на смартфоне или ноутбуке осуществляется считывание ошибок и параметров ЭБУ.
При установке дополнительного оборудования важно не повреждать провода, подходящие к разъёму. При наличии сигнализации, иммобилайзера или нестандартной электропроводки возможны затруднения с доступом, которые устраняются временным демонтажом нижней части панели.

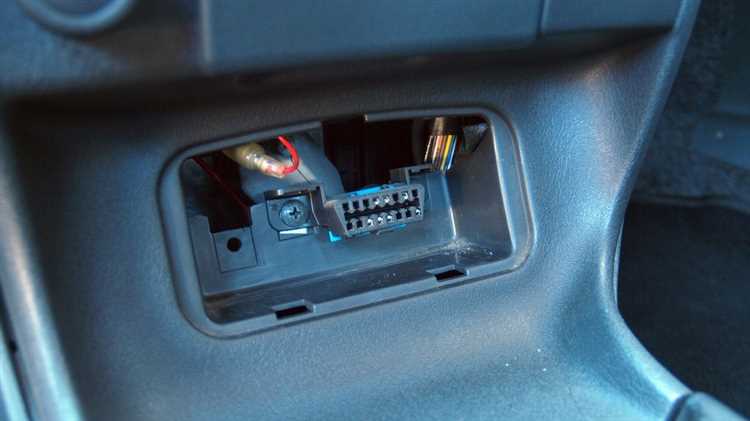

Где находится ОБД разъём в салоне ВАЗ 2114
Диагностический OBD-разъём в ВАЗ 2114 расположен под центральной консолью, с правой стороны от водителя. Чтобы добраться до него, необходимо заглянуть под панель приборов – разъём спрятан за декоративной накладкой в районе педального узла.
Точный доступ обеспечивается после снятия небольшой пластиковой панели, закреплённой клипсами или саморезами. Разъём представляет собой 16-контактный прямоугольный порт, совместимый с OBD-II сканерами. Его корпус обычно чёрного цвета, разъём направлен контактами вниз или к задней стенке консоли.
Перед подключением рекомендуется отключить зажигание. Подключение осуществляется напрямую без необходимости демонтажа других элементов. Если штатный разъём отсутствует на привычном месте, стоит проверить наличие адаптера под капотом – на некоторых ранних версиях ВАЗ 2114 он размещался в районе ЭБУ.
Как получить доступ к ОБД разъёму без разборки панели
На ВАЗ 2114 диагностический разъём расположен под центральной частью торпеды, рядом с педальным узлом. Чтобы получить к нему доступ, не требуется снимать облицовку или демонтировать элементы панели.
Сядьте на водительское сиденье и поверните голову под руль – разъём находится чуть выше ножного пространства, ближе к центру автомобиля. Он закреплён на металлическом кронштейне или пластиковом держателе. Обычно его видно сразу, особенно при включённом фонарике.
Для подключения диагностического оборудования используйте стандартный 16-контактный OBD2-штекер. Штекер вставляется в разъём без усилия, но убедитесь, что защёлки совмещены правильно, чтобы избежать повреждения контактов.
Если разъём скрыт тканевым кожухом или жгутами проводов, аккуратно отодвиньте их рукой или пластиковым съёмником. Использовать металлические инструменты не рекомендуется – это может повредить изоляцию проводки.
Перед началом диагностики выключите зажигание, подключите адаптер, затем включите зажигание и запускайте программу на устройстве. После завершения диагностики отключайте адаптер только при выключенном зажигании, чтобы избежать ошибок в ЭБУ.

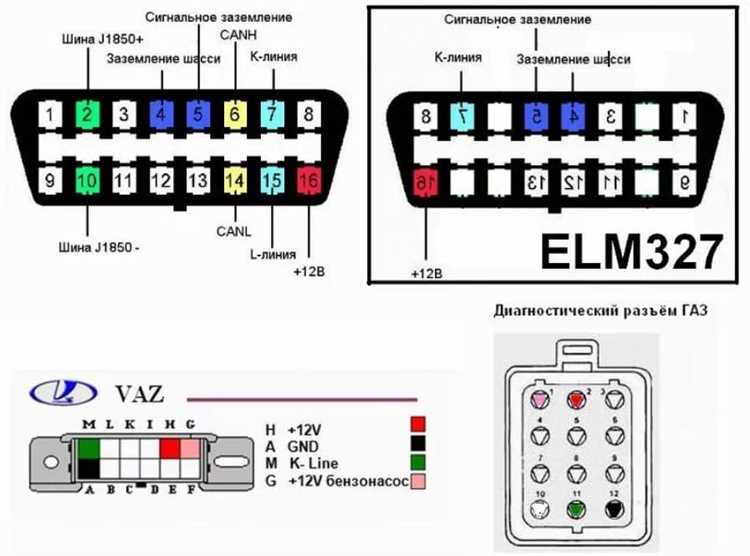

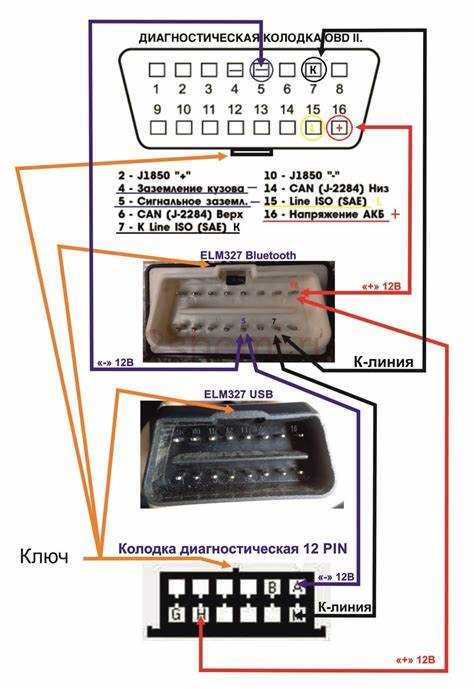

Тип разъёма и количество контактов у ВАЗ 2114
На автомобилях ВАЗ 2114 используется диагностический разъём типа OBD-II (ISO 9141-2), расположенный под центральной консолью, с правой стороны от рулевой колонки. Разъём имеет стандартную 16-контактную конструкцию, хотя активно задействовано лишь ограниченное число пинов.
Основные контакты, используемые для диагностики:
- Пин 4 – масса кузова
- Пин 5 – сигнальная масса
- Пин 7 – линия K (основной диагностический канал по ISO 9141-2)
- Пин 16 – питание +12 В
Пины 1, 2, 3, 6, 8, 9, 10, 11, 12, 13, 14 и 15 не задействованы в штатной конфигурации ЭБУ на большинстве комплектаций. Однако, наличие или отсутствие активных контактов может различаться в зависимости от года выпуска и типа установленного контроллера (например, Январь 7.2, Микас 7.1 и др.).
Для корректной работы с диагностическим оборудованием важно использовать адаптер с поддержкой ISO 9141-2. При подключении необходимо обеспечить питание на пине 16 и проверку массы на пинах 4 и 5. Несоответствие этих параметров может привести к невозможности установления связи с ЭБУ.
Особенности подключения диагностического сканера
На ВАЗ 2114 используется 16-контактный OBD-II разъём, расположенный под крышкой слева от центральной консоли, рядом с водителем. Для доступа достаточно снять пластиковую заглушку.
Перед подключением убедитесь, что зажигание выключено. Подключение сканера при включённом зажигании может вызвать ошибки в блоке управления.
Используется протокол K-Line (ISO 9141-2), поэтому необходим совместимый адаптер, например, ELM327 с поддержкой данного стандарта. USB-версии требуют драйверов, Bluetooth-модели работают через мобильные приложения вроде OpenDiag или Car Scanner.
Алгоритм подключения: вставьте разъём адаптера в гнездо, включите зажигание, затем установите соединение через программу. При корректном подключении в приложении отобразятся параметры блока управления.
Не допускайте шевеления адаптера во время работы. Плохой контакт на старых авто может прервать сеанс связи. Рекомендуется предварительно очистить контакты разъёма от окислов.
После завершения диагностики обязательно отключите адаптер, чтобы избежать разрядки аккумулятора при длительной стоянке.
Возможные сложности при поиске ОБД разъёма
Нахождение ОБД разъёма на ВАЗ 2114 может вызвать сложности у неопытных владельцев автомобилей. На этом пути встречаются несколько важных факторов, которые могут затруднить поиск разъёма.
- Неопределённость с местом расположения: На некоторых моделях ВАЗ 2114 разъём может быть скрыт от глаз владельца. Он часто расположен в районе водительского сиденья, но точное место может варьироваться. Чаще всего это пространство под рулём или рядом с водителем, но иногда разъём прячется за панелью, что требует дополнительного времени для поиска.
- Неправильная интерпретация расположения: В некоторых случаях владельцы ошибочно ищут разъём в местах, где он не расположен, например, в бардачке или в области тоннеля. Разъём находится в районе соединения панели с нижней частью рулевой колонки.
- Повреждения и загрязнение: Если автомобиль был подвергнут ремонту или его панель была снята, разъём может быть заблокирован грязью или случайно перемещён. Это затрудняет его обнаружение, особенно если используются нестандартные компоненты.
- Невозможность подключения сканера: Иногда ОБД разъём может быть повреждён в процессе эксплуатации автомобиля, что делает невозможным подключение диагностического сканера. В таких случаях потребуется либо ремонт разъёма, либо замена на новый.
- Отсутствие стандартного разъёма: На некоторых моделях ВАЗ 2114 могут использоваться нестандартные разъёмы, что делает трудным подключение общедоступных сканеров. Рекомендуется заранее уточнить модель и тип разъёма, чтобы избежать таких проблем.
Для упрощения поиска стоит воспользоваться руководством по эксплуатации или обратиться к специалистам, которые помогут точно определить местоположение ОБД разъёма.
Альтернативные места установки разъёма после доработок
После проведения доработок на ВАЗ 2114 владельцы часто ищут новые места для установки OBD разъёма. На стандартной модели разъём расположен под рулевой колонкой, но после модификаций могут появляться потребности в его переноса. Рассмотрим несколько популярных альтернативных мест установки.
Первый вариант – установка разъёма в центральной консоли, рядом с подлокотником. Это место удобно для диагностики, так как не требует значительных усилий для доступа. Для этого потребуется прокачать проводку от стандартного места, что может потребовать немного времени и навыков. Однако в этом месте разъём будет защищён от загрязнений и механических повреждений.
Второй вариант – установка в области панели приборов, рядом с кнопками управления климатом или аудиосистемой. Это решение оптимально для тех, кто часто использует OBD для диагностики, так как позволяет удобно подключать диагностическое оборудование, не наклоняясь и не отклоняясь от стандартных сидений. Такой монтаж требует аккуратности при сверлении и монтаже разъёма, чтобы не повредить элементы панели.
Третий вариант – использование пространства под приборной панелью, внизу торпедо. Это место редко используется для установки стандартных устройств, но может быть отличным вариантом для OBD разъёма, так как легко скрывается и остаётся доступным при необходимости. Однако при таком решении важно убедиться, что проводка не мешает работе других компонентов в этой области.
Четвёртый вариант – размещение разъёма в водительской дверной обшивке. Такое решение встречается реже, но может быть удобно для владельцев, которые стремятся сделать доступ к разъёму максимально удобным для диагностики без необходимости проникать в салон через центральную консоль. Однако при выборе этого места следует внимательно следить за качеством изоляции проводки, чтобы избежать коротких замыканий.
В любом случае, важно помнить, что монтаж разъёма в альтернативном месте требует внимательного подхода к проводке, а также учёта эргономики и удобства использования. Лучше всего консультироваться с опытными специалистами, чтобы избежать ошибок и потери функциональности автомобиля.
Вопрос-ответ:
Где находится разъем ОBD на ВАЗ 2114?
Разъем OBD на ВАЗ 2114 расположен в салоне автомобиля, под панелью приборов, на стороне водителя, рядом с рулевой колонкой. Он находится в районе тоннеля, между рулевой колонкой и центральной консолью. Для его обнаружения иногда нужно немного потянуть панель, чтобы увидеть сам разъем.
Как подключить сканер к разъему OBD на ВАЗ 2114?
Для подключения сканера к разъему OBD на ВАЗ 2114 нужно найти сам разъем, который обычно находится внизу панели рядом с рулевой колонкой. После этого подключите диагностический сканер к разъему. Если все сделано правильно, прибор должен автоматически распознать соединение и начать сканирование автомобиля. Важно удостовериться, что сканер поддерживает диагностику ВАЗ-2114.
Как диагностировать ошибки через OBD разъем на ВАЗ 2114?
Для диагностики ошибок через OBD разъем на ВАЗ 2114 потребуется подключить к нему сканер. После подключения сканер прочитает код ошибки, который может быть связан с различными системами автомобиля. Далее, в зависимости от устройства, сканер выведет список ошибок, который позволит вам понять, что именно требует ремонта или проверки. Некоторые ошибки могут быть незначительными, но другие могут указывать на серьезные проблемы с двигателем или системой выхлопа.
Могу ли я сам диагностировать проблемы с автомобилем через OBD разъем на ВАЗ 2114?
Да, вы можете самостоятельно диагностировать проблемы с автомобилем через OBD разъем на ВАЗ 2114. Для этого вам понадобится диагностический сканер, который можно приобрести в магазинах автозапчастей. Подключив сканер к разъему, вы сможете считать коды ошибок, которые помогут выявить проблемы с автомобилем. Это несложная процедура, и она позволит сэкономить деньги на диагностике в сервисе, однако для решения проблем, выявленных сканером, может понадобиться помощь профессионала.
