Бензонасос в системе подачи топлива ВАЗ 2110 расположен в баке и отвечает за поддержание постоянного давления в топливной магистрали. Наиболее распространённая модель – электробензонасос, встроенный в модуль вместе с фильтром грубой очистки и датчиком уровня топлива. При снижении давления, появлении шума или перебоях в работе двигателя – разборка узла становится необходимой.
Для доступа к бензонасосу требуется снять заднее сиденье и открыть лючок в полу кузова. На большинстве моделей используется крепление на пластиковом кольце, которое откручивается против часовой стрелки с применением съёмника или подручных инструментов – например, зубила и молотка. При этом важно избегать искрообразования, работать только в хорошо проветриваемом помещении и отключить клемму «минус» с аккумулятора.
Перед началом разборки следует сбросить давление в системе. Это делается путём снятия предохранителя F3 (топливный насос) и запуска двигателя до полной остановки. Далее – отсоединяются разъёмы и топливопроводы. Некоторые патрубки зафиксированы пластиковыми защёлками, которые при неаккуратном демонтаже легко сломать, поэтому желательно иметь под рукой запасные.

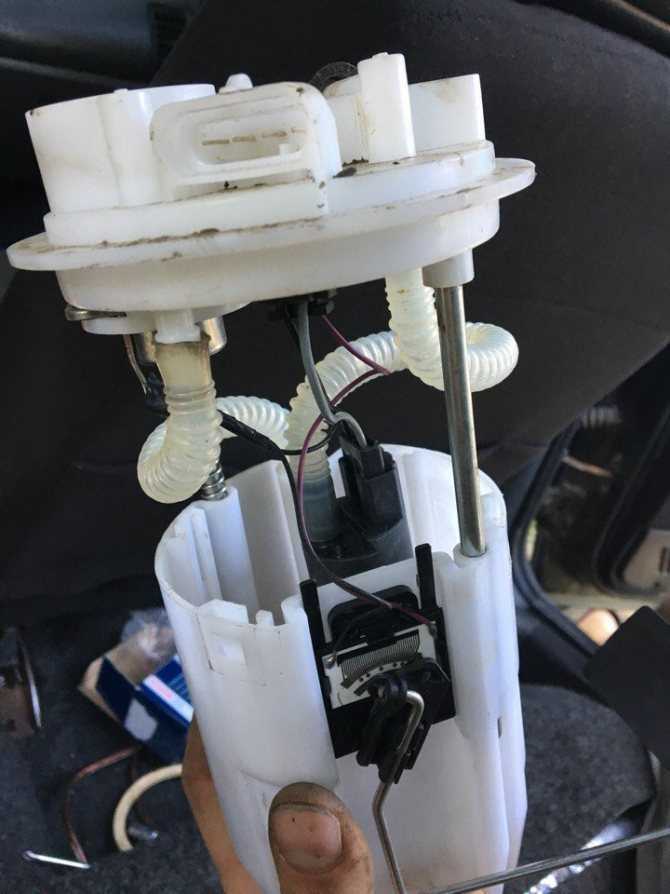

Сам модуль бензонасоса состоит из нескольких элементов: электродвигателя, фильтра-сеточки, регулятора давления и обратного клапана. При разборке важно оценить состояние каждой детали. Наличие загрязнений на сеточке, износ щёток или запах перегрева – повод для замены. При повторной сборке все уплотнительные кольца должны быть установлены на свои места без перекосов, иначе возможна утечка топлива или падение давления в системе.
Как безопасно сбросить давление в топливной системе
Перед началом любых работ с бензонасосом необходимо сбросить давление в топливной рампе, чтобы исключить риск воспламенения топлива или получения травм.
Открой капот и найдите реле бензонасоса в монтажном блоке под крышкой. Для ВАЗ 2110 оно обычно расположено рядом с реле зажигания. Извлеките реле бензонасоса. Это остановит подачу топлива при включении зажигания.
Запустите двигатель и дайте ему поработать до полной остановки. Это позволит системе использовать остаточное давление. Если двигатель не запускается – включите зажигание на 5–7 секунд, затем выключите. Повторите цикл 2–3 раза.
После остановки двигателя обесточьте аккумулятор, отсоединив клемму «минус» ключом на 10. Это исключит случайную активацию системы при дальнейших работах.
Дополнительно, чтобы полностью убедиться в сбросе давления, открутите защитный колпачок штуцера на топливной рампе (он расположен сверху на рампе со стороны водителя) и аккуратно нажмите на золотник отвёрткой или подходящим предметом. Остатки топлива выйдут под минимальным давлением. Подставьте тряпку для сбора топлива.
Работу проводите на холодном двигателе, в хорошо проветриваемом помещении, вдали от открытого огня и искрообразующих устройств.
Где находится бензонасос на ВАЗ 2110 и как к нему добраться
Бензонасос на ВАЗ 2110 расположен внутри топливного бака, который находится под задним сиденьем автомобиля. Для доступа к нему не требуется снимать сам бак, что упрощает процесс демонтажа.
Сначала откиньте заднюю подушку сиденья, потянув её вверх с усилием – она держится на фиксаторах. Под сиденьем находится металлическая крышка овальной формы с винтами. Снимите её, открутив крепёж крестовой отверткой. Под крышкой расположен разъём электропитания бензонасоса и топливные шланги.

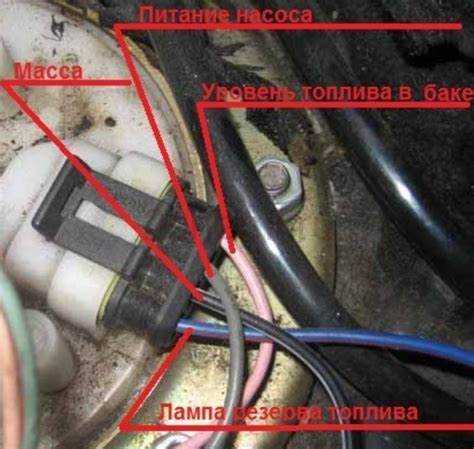

Перед отсоединением разъёма обесточьте систему, сняв минусовую клемму с аккумулятора. Это предотвратит короткое замыкание. Затем аккуратно отсоедините топливные шланги, предварительно сбросив давление в системе – открутите пробку бензобака и подденьте фиксатор обратки тонкой отвёрткой. При снятии штуцеров удерживайте их, чтобы не повредить пластиковые элементы.
Когда все соединения отсоединены, открутите крепёжное кольцо бензонасоса с помощью металлического ключа или ударной отвёртки, действуя по часовой стрелке. После этого можно извлечь модуль бензонасоса из бака, придерживая за корпус. Работу проводите в хорошо проветриваемом помещении, исключив любые источники искры.

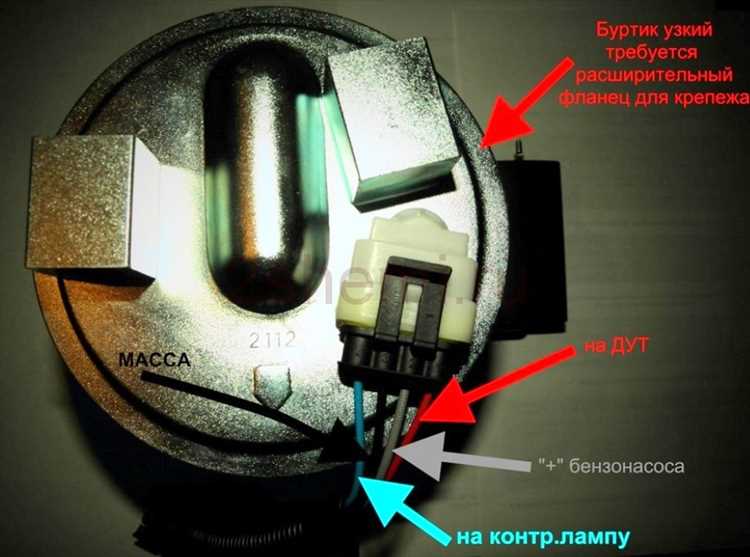

Как отсоединить разъёмы и шланги без повреждений
Перед началом работы обесточьте систему, сняв клемму с аккумулятора. Это исключит короткое замыкание при демонтаже разъёмов.
- Сначала очистите область вокруг бензонасоса от пыли и грязи сжатым воздухом или чистой кистью. Это предотвратит попадание мусора внутрь системы.
- Разъёмы отсоединяйте, удерживая их за пластиковый корпус, не тяните за провода. Зачастую фиксатор находится сбоку – нажмите на него тонкой отвёрткой и аккуратно потяните корпус разъёма назад.
- Если фиксатор не поддаётся, слегка подденьте его пластиковым инструментом. Металлические предметы использовать не рекомендуется – возможно повреждение защёлки.
- Шланги соединены при помощи быстросъёмных муфт. Нажмите на фиксаторы с двух сторон и одновременно потяните шланг в сторону отводящего патрубка. Движения должны быть плавными, без рывков.
- При закисании соединения слегка поверните шланг из стороны в сторону. Если это не помогает, нанесите немного проникающей смазки и подождите 2–3 минуты.
- Запомните расположение каждого шланга. При необходимости сделайте маркировку маркером или изолентой разных цветов, чтобы исключить ошибки при сборке.
После снятия всех разъёмов и шлангов закройте отверстия чистыми заглушками или временными колпачками, чтобы в систему не попали загрязнения.
Как снять бензонасос с бака без деформации креплений
Сначала снимите заднее сиденье и шумоизоляционный коврик, чтобы получить доступ к лючку бензонасоса. Используйте крестообразную отвертку для откручивания саморезов крепления лючка, не допускайте перетяга – металл легко срывается.
Отсоедините разъем питания и топливопроводы, предварительно сбросив давление в системе через золотник на рампе. Нажимайте на фиксатор быстро, но без усилия. При залипании фитинга аккуратно расшевелите его плоской отверткой, избегая бокового давления.
Кольцо крепления насоса к баку откручивается специальным ключом или молотком с бронзовой наставкой. Удары наносятся короткими, но точными, строго по часовой стрелке. Исключите использование стального зубила – оно деформирует замок и корпус бака.

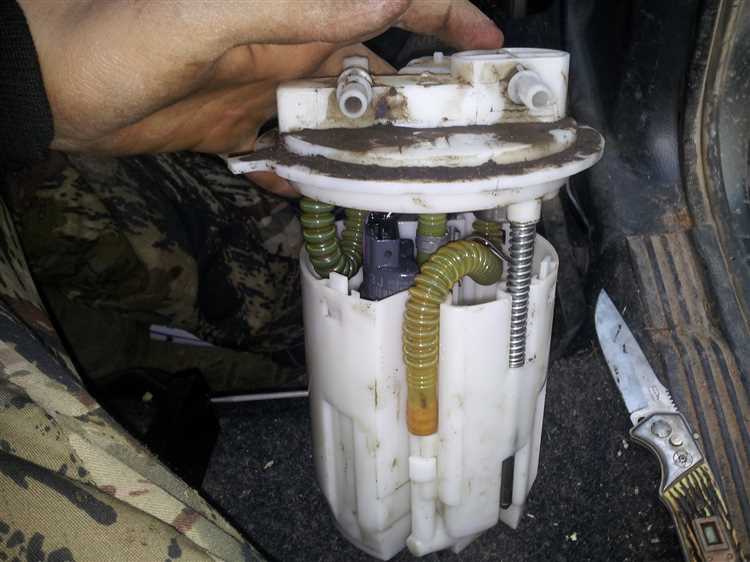

Поднимайте насос вертикально, плавно вытягивая его из горловины. Плотные манжеты создают сопротивление – не тяните резко. Если насос застрял, покачайте его по оси, не наклоняя корпус, чтобы не повредить направляющие выступы на фланце бака.
Проверьте состояние уплотнительного кольца. При малейших следах деформации или трещин замените его – повторная установка с изношенным уплотнителем приведет к утечкам топлива и попаданию воздуха в систему.
Как разобрать корпус бензонасоса и не повредить пластиковые элементы
Перед началом разборки снимите клемму с аккумулятора и сбросьте давление в топливной системе, открыв пробку бензобака. Снимите узел бензонасоса из бака, предварительно отсоединив разъём питания и шланги, фиксируемые пластиковыми клипсами.
Начинайте с фиксаторов по периметру. Удерживая корпус в горизонтальном положении, равномерно ослабляйте каждую защёлку, приподнимая крышку на 1–2 мм, не выворачивая фиксаторы до конца. После отсоединения всех защёлок медленно поднимите крышку, избегая перекосов – внутри установлен датчик уровня топлива и проводка, натяжение которых приводит к деформации пластика.
Если крышка не поддаётся, нагрейте корпус промышленным феном до 40–50 °C – пластик станет эластичнее и легче поддастся без повреждений. Никогда не используйте открытый огонь.
Извлекая насос из корпуса, удерживайте его за металлический цилиндр, не тяните за пластиковую направляющую или провода. При необходимости отсоедините фильтр-сеточку, поддев защёлку снизу тонким пластиковым инструментом.
Осматривая корпус на наличие трещин, не применяйте растворители – они приводят к растрескиванию пластика при последующей эксплуатации. Очистку выполняйте изопропиловым спиртом или мягким моющим средством без агрессивных компонентов.
Как проверить состояние сетки-фильтра и заменить её при необходимости
Для проверки состояния сетки-фильтра бензонасоса на ВАЗ 2110 необходимо сначала снять сам бензонасос. Для этого откручиваем крышку топливного бака, отсоединяем электрические разъемы и трубки. После этого аккуратно извлекаем насос из бака.
После извлечения бензонасоса обратите внимание на состояние сетки-фильтра, которая расположена на входе в насос. Проверьте её на наличие повреждений, загрязнений или засорений. Если фильтр выглядит загрязненным, его нужно заменить.
Для замены сетки-фильтра откручиваем её от насосной части. Важно не повредить фильтр или крепежные элементы при снятии. Если сетка сильно загрязнена, можно использовать растворитель или бензин для очищения, но лучше заменить её полностью.
Перед установкой новой сетки убедитесь, что она правильно закреплена и не имеет дефектов. При сборке насоса обратно, обратите внимание на герметичность соединений. После установки бензонасоса в бак обязательно проведите тестирование на отсутствие утечек топлива.
Замену фильтра рекомендуется проводить каждые 50 000 км пробега или если возникают проблемы с подачей топлива. Не забывайте, что неисправный фильтр может привести к снижению производительности двигателя и его поломке.

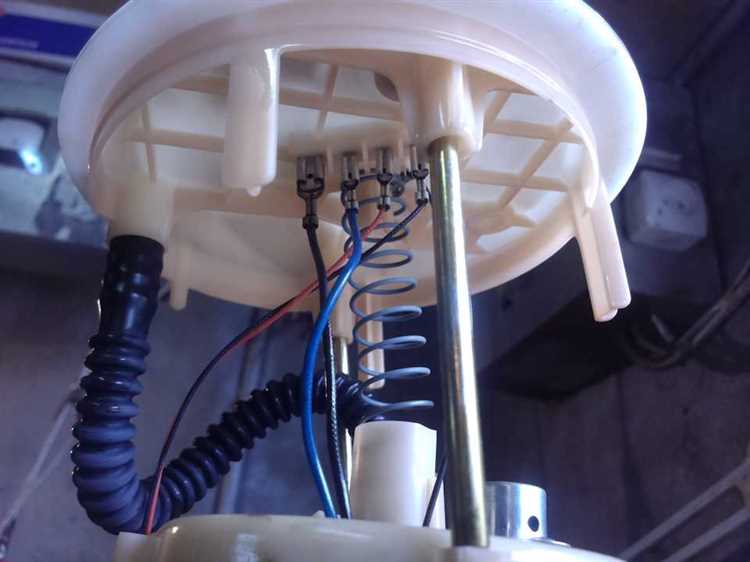

Как осмотреть и заменить электромотор бензонасоса
Для осмотра электромотора бензонасоса, прежде всего, снимите сам бензонасос с топливного бака. Для этого отключите аккумулятор, ослабьте соединения топливопроводов и отсоедините провода питания насоса.
После извлечения насоса, аккуратно снимите крышку и проверьте состояние электромотора. Обратите внимание на следующие признаки повреждений:
- Износ или следы перегрева на проводах питания.
- Механические повреждения обмотки мотора.
- Проблемы с коллектором (ржавчина, отложения углерода).
- Признаки короткого замыкания или обгорания в местах соединений.
Если мотор работает с перебоями или не запускается, вероятнее всего, необходимо заменить его. Для этого аккуратно извлеките старый электромотор из корпуса насоса, не повреждая пластиковые компоненты. Убедитесь, что новый мотор совместим по размеру и техническим характеристикам.
При установке нового мотора следите, чтобы он правильно встал на место, и не забудьте смазать контактные части моторной оси для предотвращения износа. После установки соберите насос в обратном порядке и проверьте его работу, подключив к источнику питания или установив в топливный бак.
Как собрать бензонасос обратно и проверить герметичность соединений
После того как все детали бензонасоса ВАЗ 2110 очищены и проверены, можно переходить к его сборке. Важно соблюдать последовательность и аккуратность, чтобы избежать повреждений компонентов и обеспечить надежную работу системы.
Процесс сборки начинается с установки нового фильтра грубой очистки. Для этого:
- Поместите фильтр в место его установки на насосе.
- Убедитесь, что фильтр фиксируется плотно и не имеет люфта.
Следующий шаг – установка насоса в корпус. Здесь важно соблюсти правильное положение мотора:
- Установите насос в корпус так, чтобы его выходной патрубок совпал с отверстием в корпусе.
- Зафиксируйте насос с помощью защелкивающихся фиксаторов или болтов, в зависимости от модели.
После установки насоса важно закрепить шланги топливопроводов:
- Подсоедините топливные шланги к выходному патрубку насоса, убедитесь, что они сидят плотно.
- Закрепите соединения хомутами, проверив, что они не ослаблены.
Когда бензонасос собран, необходимо проверить герметичность соединений:
- Проверьте все соединения на наличие протечек с помощью мыльного раствора. Нанесите раствор на места соединений и включите питание.
- Если образуются пузырьки, значит, есть утечка. В таком случае потребуется подтянуть хомуты или, если это не помогает, заменить уплотнители.
- Для дополнительной проверки можно прокачать систему, включив зажигание и проверив давление топлива на манометре.
После успешной проверки герметичности и отсутствия утечек можно устанавливать бензонасос на место в топливный бак и продолжить сборку автомобиля.
Вопрос-ответ:
Как правильно разобрать бензонасос на ВАЗ 2110?
Для разборки бензонасоса на ВАЗ 2110 необходимо сначала отсоединить аккумулятор и слить топливо из бака. После этого снимается крышка бака, и аккуратно извлекается насос. Обратите внимание на фиксирующие элементы и соединения, чтобы не повредить детали. Также важно запомнить порядок сборки, чтобы потом не возникло трудностей при установке насоса на место.
Какие инструменты понадобятся для разборки бензонасоса ВАЗ 2110?
Для разборки бензонасоса на ВАЗ 2110 вам понадобятся отвертки (плоская и крестовая), ключи, возможно, специальный инструмент для снятия защитной крышки топливного бака. Также желательно иметь перчатки, чтобы избежать загрязнения или повреждения деталей. Важно, чтобы инструменты были в хорошем состоянии, чтобы не повредить крепления.
Сколько времени займет разборка бензонасоса на ВАЗ 2110?
Время, необходимое для разборки бензонасоса, зависит от опыта мастера и наличия нужных инструментов. Обычно процесс занимает от 30 минут до 1 часа. Если вы делаете это в первый раз, возможно, потребуется больше времени для аккуратного выполнения всех шагов и проверки каждого соединения.
Какие могут возникнуть проблемы при разборке бензонасоса ВАЗ 2110?
Одной из основных проблем является сложность в снятии бензонасоса из топливного бака, особенно если крепления зажаты или ржавые. Также стоит быть осторожным с разъемами проводки и топливными шлангами, чтобы не повредить их. Важно соблюдать меры безопасности, так как топливо может пролиться, а искры или пламя могут привести к пожару.
Что делать, если бензонасос не работает после его разборки на ВАЗ 2110?
Если после разборки бензонасос не работает, сначала проверьте все соединения и убедитесь, что насос установлен правильно. Также стоит проверить проводку на наличие повреждений и убедиться, что топливо поступает в насос. В некоторых случаях могут быть повреждены внутренние компоненты бензонасоса, такие как фильтры или мембраны, которые придется заменить.
