Диодный мост является важной частью системы зарядки автомобиля. Он преобразует переменный ток, который вырабатывает генератор, в постоянный для зарядки аккумулятора. Со временем его работа может нарушаться, что приведет к неисправности системы зарядки. Чтобы избежать проблем, важно регулярно проверять состояние диодного моста.
Для начала, отключите аккумулятор и снимите генератор с автомобиля. Это необходимо для безопасности, чтобы избежать коротких замыканий и повреждения электрических компонентов. После этого осмотрите диодный мост на наличие видимых повреждений: трещины, перегревы или коррозия. Если внешние повреждения отсутствуют, переходите к проверке электрических характеристик.
При проверке также важно помнить о перегревах диодов. Если мост был подвержен перегрузке, это может привести к выходу из строя не только отдельных диодов, но и всей схемы. Проверку лучше всего проводить при холодном состоянии компонентов, так как после нагрева сопротивление может изменяться, давая неверные показания.
Подготовка к проверке диодного моста на ВАЗ
Для проверки диодного моста на ВАЗ необходимо провести несколько важных подготовительных шагов. Во-первых, нужно обеспечить безопасные условия работы с электрической системой автомобиля. Отключите аккумулятор, чтобы исключить возможность короткого замыкания или удара током. Убедитесь, что автомобиль стоит на ровной поверхности, а тормоза надежно заблокированы.
Во-вторых, подготовьте инструменты, которые понадобятся для диагностики: мультиметр, отвертки, возможно, гаечные ключи для снятия корпуса генератора или диодного моста. Обратите внимание на состояние проводов и контактных соединений, чтобы избежать ложных срабатываний при проверке.
Прежде чем начинать проверку, ознакомьтесь с конструкцией диодного моста. На ВАЗ диодный мост обычно располагается в генераторе, и его элементы могут быть скрыты под крышкой или защитным кожухом. Для доступа к нему потребуется снять часть корпуса генератора.
После демонтажа крышки диодного моста проверьте на наличие механических повреждений: трещин, следов перегрева, окисления на контактах. Это позволит оценить внешний вид моста и исключить явные неисправности.
Если планируется измерять сопротивление, установите мультиметр на режим измерения диодов или сопротивления. Запишите показания при разных соединениях, следя за полярностью, чтобы выявить возможные дефекты в работе диодов.
Как визуально оценить состояние диодов и компонентов
Для проверки состояния диодов и других компонентов диодного моста важно провести тщательный осмотр. На этом этапе можно выявить видимые повреждения, которые часто указывают на неисправность устройства.
- Целостность корпуса диодов. При осмотре диодов следует обратить внимание на наличие трещин, сколов или деформаций корпуса. Даже незначительные повреждения могут свидетельствовать о внутреннем дефекте.
- Обесцвечивание. Потемнение или обесцвечивание корпуса диодов указывает на перегрев. Это часто связано с перегрузкой или неправильной работой схемы зарядки.
- Повреждения проводки. Протирающиеся или перегреваемые провода, а также нарушенные соединения могут повлиять на работу всего моста. Осмотрите изоляцию на наличие порезов или обгораний.
Если визуально всё в порядке, но подозрения на неисправность остаются, можно провести дополнительные тесты, например, с использованием мультиметра. Однако первичный осмотр часто помогает выявить очевидные проблемы, такие как перегрев, короткие замыкания или механические повреждения.
Проверка диодного моста с помощью мультиметра
Для проверки диодного моста с помощью мультиметра необходимо провести несколько простых шагов, чтобы точно определить его работоспособность. Убедитесь, что двигатель выключен и аккумулятор отсоединён, чтобы избежать короткого замыкания.

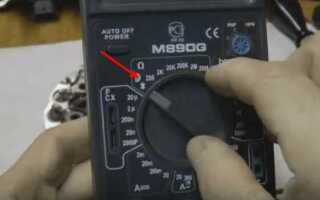

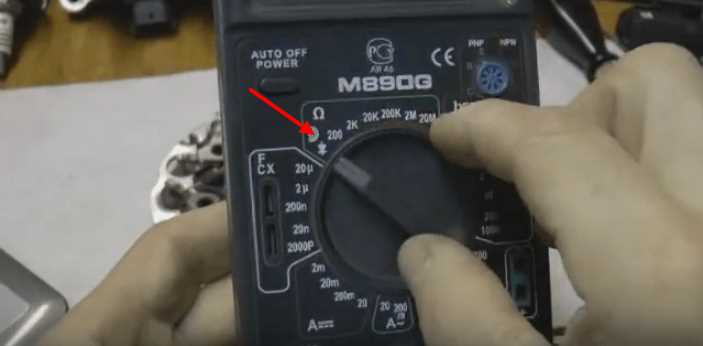

Первым шагом является подключение мультиметра к диодному мосту. Установите мультиметр в режим измерения сопротивления (Омметр). Далее измерьте сопротивление между выходами диодов, ориентируясь на их полярность.

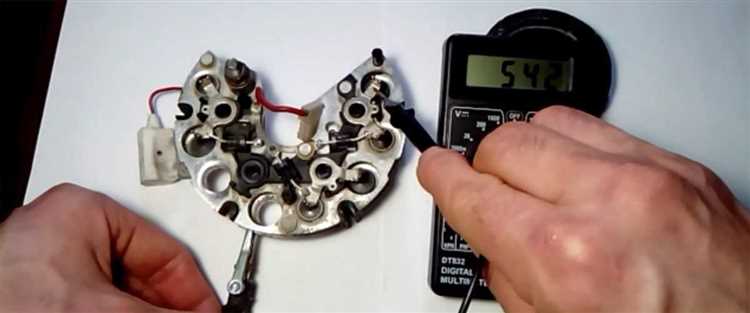

Проверьте сопротивление для каждого диода. В нормальном состоянии сопротивление должно быть низким в одном направлении (передний контакт мультиметра к аноду диода), и высоким в обратном (при подключении мультиметра в обратную полярность). Если сопротивление в одном из направлений низкое в обоих направлениях, это свидетельствует о неисправности диода.
Если при тестировании мультиметр показывает нормальные значения для всех диодов, мост работает корректно. Если же показания выходят за пределы нормы (например, низкое сопротивление в обоих направлениях), необходимо заменить неисправный диод или весь мост.
Как обнаружить короткое замыкание или обрыв в диодах
Для диагностики диодного моста на ВАЗ важно правильно выявить короткое замыкание или обрыв в диодах. Это можно сделать с помощью мультиметра и нескольких простых шагов.

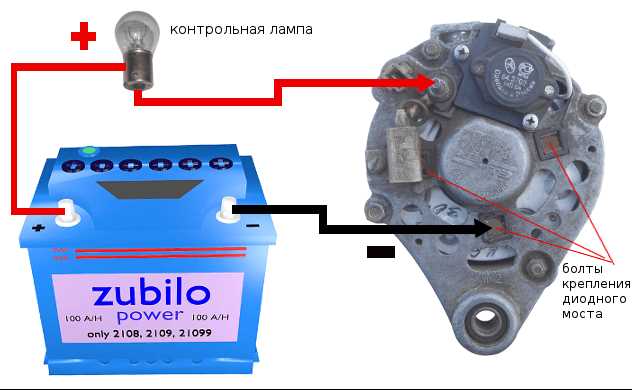

2. Проверка работы диодов под нагрузкой: Если мультиметр не может точно диагностировать проблему, можно проверить диоды под нагрузкой. Для этого используйте источник питания и нагрузочную нагрузку (например, лампочку). Подключите нагрузку и проследите за напряжением. Если напряжение на выходе нестабильно или не соответствует номиналу, возможно, один из диодов неисправен.
3. Визуальный осмотр: Осмотрите диодный мост на предмет видимых повреждений, таких как трещины на корпусе диодов, ожоги или следы перегрева. Такие признаки могут указывать на короткое замыкание внутри диода.
4. Проверка с использованием переменного тока: Подключите мультиметр в режиме измерения переменного тока. При правильной работе диодов на выходе моста должно быть постоянное напряжение, а при неисправности – переменное. Если измеряется переменное напряжение на выходе, это сигнализирует о неисправности одного или нескольких диодов.
Ранняя диагностика и своевременное устранение неисправностей в диодном мосте помогает предотвратить серьезные повреждения в электрической системе автомобиля и повысить надежность работы генератора.
Алгоритм тестирования при подключении к бортовой сети
Для начала отключите аккумулятор от бортовой сети, чтобы избежать коротких замыканий и повреждения электрооборудования. Проверьте целостность диодов моста, используя мультиметр в режиме измерения сопротивления. При тестировании обратите внимание на следующее:
— Измерьте сопротивление на каждом диоде в обе стороны. На одной из сторон должно быть низкое сопротивление (с учетом направления тока), на другой – высокое. Если результат отличается, замените неисправный диод.
После этого подключите диодный мост к бортовой сети, но не включайте еще аккумулятор. Используя вольтметр, измерьте напряжение на выходных контактах диодного моста. Оно должно быть в пределах от 13,8 до 14,4 вольт при работающем двигателе. Если напряжение ниже, проверьте проводку и соединения, чтобы исключить проблемы с контактами.
Когда все подключения проверены, подключите аккумулятор и запустите двигатель. С помощью амперметра измерьте ток, который поступает на аккумулятор. Если ток заряда находится в пределах 1–3 ампер при работающем двигателе, это нормальный показатель. Более высокие значения могут свидетельствовать о неисправности регулятора напряжения или других проблемах в генераторе.
Не забывайте периодически повторять тестирование системы в процессе эксплуатации, чтобы своевременно выявить возможные неисправности.
Что делать, если обнаружены неисправности в диодном мосту
Если при проверке диодного моста на ВАЗ обнаружены неисправности, необходимо выполнить несколько шагов для диагностики и устранения проблемы. Важно учитывать, что неисправности в диодном мосту могут привести к нарушению работы генератора и системы зарядки, что, в свою очередь, вызовет проблемы с аккумулятором и другими электрическими системами автомобиля.
1. Проверка диодов на работоспособность. Если в процессе диагностики выявлена неисправность одного или нескольких диодов, необходимо заменить поврежденные элементы. Для этого следует аккуратно снять диодный мост, отсоединив все соединения, и произвести замену неисправных диодов на новые, подходящие по характеристикам.
2. Проверка целостности мостового диода. Если диодный мост имеет механические повреждения, такие как трещины или отслоения, его следует заменить целиком. Замена мостов с поврежденной конструкцией поможет избежать дальнейших коротких замыканий и улучшить работу системы зарядки.
3. Очистка контактов. Иногда причиной неисправности может быть окисление или загрязнение контактов диодного моста. В этом случае необходимо тщательно очистить контакты, используя специальные средства для очистки электрических соединений. После очистки рекомендуется заново проверить работоспособность диодов.
4. Проводка и соединения. Если обнаружены проблемы с проводкой или соединениями, стоит проверить изоляцию проводов и заменить поврежденные участки. Ослабленные или порванные провода могут стать причиной неправильной работы диодного моста.
5. Диагностика генератора. После ремонта или замены неисправных частей рекомендуется проверить работу генератора в целом. Неисправности в диодном мосту могут быть следствием повреждений в самом генераторе. В таком случае потребуется дополнительная диагностика или его замена.
6. Проверка системы зарядки. После проведения ремонта важно провести тестирование системы зарядки автомобиля, чтобы убедиться в исправности всех компонентов, включая диодный мост, аккумулятор и генератор. Проверить напряжение на аккумуляторе при работающем двигателе – оно должно быть в пределах 13,8-14,4 В.
Вопрос-ответ:
Как проверить работоспособность диодного моста на ВАЗ?
Для проверки диодного моста на ВАЗ необходимо сначала снять его с автомобиля. Затем с помощью мультиметра проверить диоды на предмет короткого замыкания и утечек тока. Для этого мультиметр устанавливается в режим измерения сопротивления, и проверяется каждый диод в обе стороны. Если диод пропускает ток в обе стороны, это сигнализирует о его неисправности. Также стоит проверить на наличие механических повреждений, таких как трещины на корпусе.
Как определить, что диодный мост на ВАЗ неисправен?
Если на автомобиле наблюдаются проблемы с зарядкой аккумулятора, мерцание фар или другие сбои в электросистеме, это может указывать на неисправность диодного моста. Чтобы точно диагностировать проблему, необходимо проверить его работу с помощью мультиметра. Если при измерении сопротивления на мультиметре наблюдается короткое замыкание или ток проходит в обе стороны, значит, диодный мост требует замены. Также обратите внимание на повышенное напряжение в бортовой сети или отсутствие зарядки аккумулятора, что тоже может быть связано с поломкой моста.
Как правильно снять диодный мост с генератора ВАЗ?
Для снятия диодного моста с генератора на ВАЗ сначала отключите аккумулятор. Затем снимите генератор с автомобиля, что позволит вам работать с ним более удобно. Откручивайте болты, крепящие корпус генератора, и снимайте крышку. После этого аккуратно отсоедините проводку, ведущую к диодному мосту. Удалите крепежные элементы, фиксирующие мост, и извлеките его из генератора. Во время снятия следите за состоянием проводки и других компонентов, чтобы не повредить их.
Какой мультиметр лучше использовать для проверки диодного моста на ВАЗ?
Для проверки диодного моста на ВАЗ подойдёт мультиметр с функцией измерения сопротивления и теста диодов. Такой мультиметр поможет точно определить, работает ли диодный мост корректно. Важно выбирать прибор с хорошей точностью измерений, так как низкокачественные мультиметры могут давать неточные результаты. Мультиметр с функцией теста диодов позволит проверить каждый диод на наличие короткого замыкания или неправильной проводимости, что поможет быстро выявить неисправности.
