Гидрокорректор фар ВАЗ 2114 представляет собой систему, позволяющую водителю вручную регулировать угол наклона светового пучка ближнего света фар, компенсируя проседание задней части автомобиля при загрузке. Основу конструкции составляют два гидроцилиндра, соединённых с регулятором на приборной панели через капиллярные трубки, заполненные специальной жидкостью. Изменение давления жидкости в системе вызывает смещение штока цилиндра, что влияет на положение отражателя фары.
Наиболее уязвимое место – уплотнительные элементы цилиндров и соединений. При потере герметичности система теряет способность удерживать давление, из-за чего коррекция света становится невозможной. Замена жидкости или прокачка системы не предусмотрены заводом-изготовителем, что делает ремонт нецелесообразным. На практике при отказе гидрокорректора чаще всего производится его полная замена.
Рекомендация: при установке нового устройства важно обеспечить полное прилегание наконечников к корпусу фар и избежать перегибов трубок. Даже незначительное повреждение магистрали приведёт к утечке жидкости и потере работоспособности системы. Для повышения надёжности допускается замена гидрокорректора на электрический аналог с сервоприводом, что упрощает конструкцию и исключает проблему утечек.
Как устроен гидрокорректор фар ВАЗ 2114

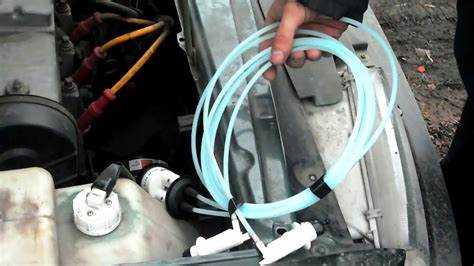

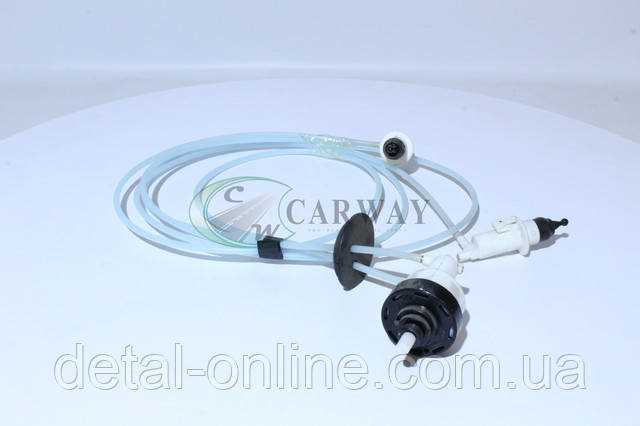

Гидрокорректор фар ВАЗ 2114 представляет собой замкнутую систему, состоящую из управляющего блока в салоне, гидравлических магистралей и исполнительных цилиндров, установленных на корпусах фар. Основа работы – передача давления жидкости через тонкие пластиковые трубки от регулятора к исполнительным механизмам.
Регулятор, размещённый на панели приборов слева от рулевого колеса, соединён с магистралью, заполненной специальной силиконовой жидкостью. При повороте колесика регулятора давление в системе изменяется, заставляя штоки цилиндров перемещаться и тем самым изменять угол наклона фар.
Исполнительные цилиндры состоят из герметичных корпусов с подвижными поршнями, соединённых с отражателями фар. При увеличении давления штоки выдвигаются, опуская пучок света, при уменьшении – возвращаются обратно, поднимая его. Каждый цилиндр соединён с регулятором отдельной трубкой, исключающей перекрёстное давление.
Магистрали выполнены из термостойкого пластика, не подверженного деформации при перепадах температур. Их фиксация осуществляется с помощью пластиковых зажимов на кузове, что предотвращает изгибы и утечки. Утечка жидкости или воздух в системе приводят к неправильной работе механизма – в этом случае необходима полная прокачка или замена магистралей.
Гидрокорректор не требует постоянного обслуживания, однако при ухудшении регулировки фар следует проверить герметичность соединений, целостность трубок и уровень жидкости. Недопустимо использование несовместимых жидкостей – только оригинальный состав на силиконовой основе обеспечивает стабильную работу и предотвращает застывание при низких температурах.
За что отвечает каждая часть системы гидрокорректора
Гидрокорректор фар ВАЗ 2114 состоит из следующих ключевых элементов: регулятора уровня, гидролиний, рабочих цилиндров и герметичной жидкости. Каждая часть выполняет строго определённую функцию в регулировке светового пучка фар.
Регулятор уровня, расположенный в салоне на панели управления, служит механическим управляющим устройством. При его вращении создаётся избыточное или разреженное давление в магистралях, что приводит к перемещению жидкости в нужном направлении.
Гидролинии соединяют регулятор с цилиндрами, установленными на корпусах фар. Эти гибкие трубки должны выдерживать давление и не пропускать жидкость. Их герметичность критична: малейшая утечка приводит к падению давления и отказу системы.
Рабочие цилиндры установлены непосредственно на фарах. Они принимают давление от регулятора через гидролинии и перемещают отражатель внутри фары вверх или вниз. Конструкция цилиндра должна обеспечивать точное и плавное перемещение без рывков и люфтов.
Жидкость в системе – это специальный минеральный состав, устойчивый к перепадам температур. Она должна быть чистой, без пузырей и примесей. Попадание воздуха или воды приводит к потере чувствительности и неправильной работе системы.
Для поддержания корректной работы системы рекомендуется регулярно проверять герметичность соединений, состояние шлангов и уровень жидкости. При появлении тугого хода регулятора или нестабильного положения фар требуется прокачка системы или замена повреждённых компонентов.
Принцип передачи усилия от ручки до фары
Гидрокорректор фар ВАЗ 2114 работает по принципу замкнутой гидравлической системы, состоящей из двух основных элементов: управляющей ручки с цилиндром в салоне и рабочих цилиндров, установленных на фарах.
- При повороте ручки водитель изменяет объём жидкости в управляющем цилиндре. Это цилиндр с поршнем, встроенный непосредственно в корпус регулятора, размещённого на панели приборов.
- Изменение объёма приводит к перемещению жидкости по тонким шлангам к рабочим цилиндрам, которые соединены с корпусами фар.
- Каждый рабочий цилиндр содержит поршень, соединённый с механизмом наклона отражателя фары. Поступающее давление жидкости сдвигает поршень, заставляя фару изменять угол наклона.
- При уменьшении давления жидкость возвращается в управляющий цилиндр, и поршень в рабочем цилиндре возвращается в исходное положение под действием пружины.
- Шланги должны быть герметичны и не допускать попадания воздуха – даже незначительное наличие пузырьков нарушает корректную передачу усилия и вызывает запаздывание реакции или полное отсутствие перемещения фар.
Рекомендуется регулярно проверять уровень жидкости в системе и отсутствие микроподтеков. При снижении эффективности корректировки – прокачать систему через соответствующие штуцеры на рабочих цилиндрах.
Что происходит внутри трубки при регулировке угла наклона
Внутри системы гидрокорректора фар ВАЗ 2114 трубки соединяют управляющий элемент (ручку на приборной панели) с гидравлическими цилиндрами, установленными на фарах. При повороте ручки происходит перемещение плунжера внутри управляющего блока, что приводит к изменению давления в герметичной системе.
Жидкость (обычно смесь дистиллированной воды с антифризом) перемещается по капиллярным трубкам с минимальным внутренним диаметром. Объём перетекающей жидкости крайне мал, но достаточно для того, чтобы изменить положение поршня в цилиндре, установленном на корпусе фары. При повышении давления в одной части системы шток выдвигается, при снижении – втягивается. Это напрямую изменяет угол наклона отражателя.
Важно: любые микропузырьки воздуха в трубке снижают точность регулировки. При появлении утечек нарушается баланс давления, и корректор теряет работоспособность. Проверку герметичности и долив жидкости проводят при подозрении на затруднённую регулировку.
Рекомендация: после замены компонентов или прокачки системы требуется повторная настройка угла наклона фар с использованием ровной площадки и эталонной разметки по ГОСТ.
Типичные неисправности гидрокорректора и их причины
Потеря хода поршня регулятора может быть вызвана завоздушиванием системы. Воздух в магистралях мешает перемещению рабочей жидкости, из-за чего механизм перестаёт реагировать на поворот регулятора. Устранение – прокачка с добавлением оригинальной жидкости ГКЖ-11 или её аналога.
Зависание штоков в цилиндрах происходит при старении гидравлической жидкости, особенно при низких температурах. Загустевшая жидкость теряет текучесть, штоки заклинивают. Решение – замена жидкости и промывка системы изопропанолом или тормозной жидкостью DOT-4, не оставляющей отложений.
Повреждение главного регулятора (блока управления на панели) нередко связано с механическим износом пластиковых деталей внутри. Появляется люфт, регулятор проворачивается без эффекта. Требуется разборка и замена изношенных компонентов или установка нового блока.
Отсоединение или пережатие магистралей часто случается после ремонта панели или установки дополнительного оборудования. При этом жидкость не поступает в цилиндры, и регулировка невозможна. Проверка укладки трубок и устранение перегибов восстанавливают работоспособность.
Как проверить работу гидрокорректора без демонтажа
Для проверки работы гидрокорректора фар ВАЗ 2114 без снятия устройства, достаточно провести несколько простых действий. Основное, что нужно проверить, это его способность регулировать угол наклона фар при изменении нагрузки в автомобиле.
Первый шаг – включить автомобиль и включить ближний свет фар. Попросите помощника или используйте стену или гараж для того, чтобы наблюдать, как изменяется положение светового пятна на стене при регулировке уровня сиденья или багажника. При правильной работе гидрокорректора фары должны немного изменять угол наклона.
Для точной проверки можно выполнить регулировку в нескольких положениях автомобиля: пустого, с полным багажником и в салоне с пассажирами. Прокачайте систему, поворачивая регулятор гидрокорректора внутри салона, и наблюдайте, как фары изменяют своё положение. Если угол наклона фары изменяется плавно, а не рывками, значит, система работает нормально.
Также следует проверить на наличие утечек жидкости в системе. Для этого проверьте уровень жидкости в бачке гидрокорректора, убедитесь, что нет следов утечек в местах соединения трубок и шлангов. Недостаток жидкости или утечка может привести к нарушению работы устройства.
Если фары не реагируют на изменение положения автомобиля, возможно, проблема кроется в неисправности самого гидрокорректора или в механизмах, передающих сигнал на фары. В таком случае рекомендуется выполнить диагностику с использованием специализированного оборудования или обратиться в сервисный центр.
Вопрос-ответ:
Как работает гидрокорректор фар на ВАЗ 2114?
Гидрокорректор фар на ВАЗ 2114 регулирует угол наклона фар в зависимости от загрузки автомобиля. Он работает с помощью системы, которая включает в себя гидравлический механизм и датчик, реагирующий на изменения положения автомобиля. Когда на машине появляется дополнительный груз, например, пассажиры или багаж, система автоматически корректирует положение фар, чтобы они не ослепляли встречных водителей. Это позволяет обеспечить безопасное освещении дороги и улучшить видимость.
Как настроить гидрокорректор фар на ВАЗ 2114?
Настройка гидрокорректора фар на ВАЗ 2114 обычно выполняется с помощью специального регулировочного механизма, который находится в салоне автомобиля, рядом с приборной панелью. Для корректной настройки нужно включить фары, установить автомобиль на ровную поверхность и отрегулировать положение фар с учетом их высоты и угла наклона. Важно, чтобы фары не светили слишком высоко, чтобы не ослеплять других водителей. В случае неисправности гидрокорректора потребуется диагностика и, возможно, ремонт системы.
Почему не работает гидрокорректор фар на ВАЗ 2114?
Причины, по которым гидрокорректор фар может не работать на ВАЗ 2114, могут быть разнообразными. Это может быть связано с утечкой жидкости в гидросистеме, неисправностью датчика положения автомобиля или поломкой самого механизма. В некоторых случаях проблема может заключаться в засорении или повреждении проводки. Чтобы выявить точную причину, нужно провести диагностику системы и, при необходимости, заменить поврежденные компоненты.
Как часто нужно обслуживать гидрокорректор фар на ВАЗ 2114?
Гидрокорректор фар на ВАЗ 2114 требует регулярного обслуживания, но его достаточно проверять только при необходимости. Например, если фары стали светить слишком высоко или слишком низко, или если есть подозрение на утечку жидкости из гидросистемы. Важно также проверять работу системы во время прохождения технического осмотра, чтобы убедиться, что все элементы функционируют правильно. В случае неисправности гидрокорректор нужно отремонтировать или заменить его компоненты.
Можно ли использовать автомобиль без работающего гидрокорректора фар на ВАЗ 2114?
Использовать автомобиль без работающего гидрокорректора фар на ВАЗ 2114 не рекомендуется. Отсутствие регулировки наклона фар может привести к тому, что фары будут ослеплять других водителей, особенно если в автомобиле находится много груза. Это может создать опасность для участников дорожного движения. В некоторых странах также существуют правила, согласно которым неисправная система корректора фар может стать причиной несоответствия автомобиля стандартам безопасности на техосмотре.
