Как сделать американки на ваз 2109

Установка американок на ВАЗ 2109 позволяет добиться более выразительной светотехники: поворотники начинают работать в режиме габаритов, а при включении поворота усиливают яркость. Это не только эстетика, но и улучшенная заметность автомобиля в потоке. Для реализации потребуется минимальный набор компонентов и базовые навыки обращения с электрикой.

В штатной схеме ВАЗ 2109 поворотники и габариты – это отдельные цепи, но их можно объединить с помощью диодов, сохранив независимую работу систем. Оптимально использовать диоды типа 1N5408 с током не менее 3 А – они надёжны и не боятся перегрузок. Также понадобится паяльник, термоусадка, провод сечением 0,75 мм² и доступ к проводке передних фар.

Перед началом работ важно отключить аккумулятор и подготовить схему подключения. Один диод включается от габаритной цепи к проводу поворотника (с учётом полярности), второй – на противоположную сторону, если требуется симметрия. Диоды монтируются параллельно с лампами поворотников, анодом к габаритам, катодом к поворотнику. Это позволяет лампе гореть в полнакала при включённых габаритах и увеличивать яркость при подаче импульсов от реле поворотов.

После подключения необходимо проверить корректность работы: при включении габаритов обе лампы должны светиться тускло, при активации поворотника – ярко мигать. Если наблюдается обратное или нестабильная работа – перепроверьте полярность и контактные соединения. Все соединения изолируются термоусадкой или герметичной изолентой.

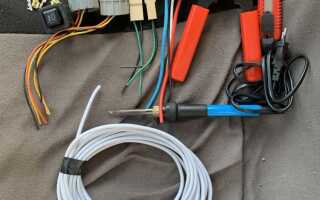

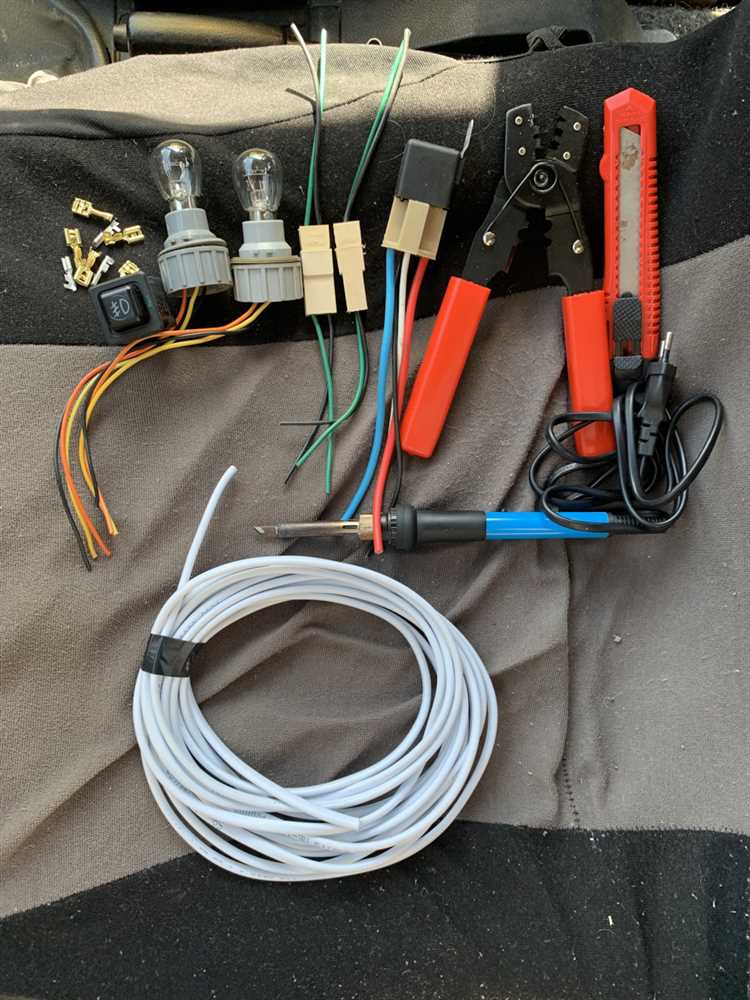

Что потребуется для установки американок на ВАЗ 2109

1. Задние фонари с разделёнными секциями – штатные фонари ВАЗ 2109 не предусматривают раздельного включения габаритов и указателей поворота. Подойдут модифицированные фонари от ВАЗ 2114 или доработанные оригинальные корпуса с отдельными камерами.

2. Двойные лампы PY21/5W – комбинированные двухнитевые лампы, позволяющие реализовать функцию поворотника и габарита в одном плафоне. Цвет – исключительно жёлтый. Патрон должен поддерживать два контакта.

3. Патроны двухконтактные – устанавливаются в доработанные посадочные места фонаря. Необходима точная фиксация без люфта. Диаметр – под PY21/5W.

4. Реле указателей поворота с поддержкой американок – например, реле типа 494. Оно обеспечивает корректную работу совместного режима габаритов и поворотников без ошибок в мигании.

5. Электропроводка – медный многожильный провод сечением не менее 0.75 мм². Нужны дополнительные линии от габаритов к задним фонарям и соединения с реле.

6. Колодки и клеммы – для надёжных разъёмных соединений. Используются стандартные авторазъёмы или влагозащищённые гнёзда.

7. Изолента, термоусадка, гофра – защита новых соединений от влаги и механических повреждений. Термоусадка предпочтительнее для жгутов.

8. Инструменты: паяльник, отвёртки, нож, плоскогубцы, съёмник клемм, мультиметр. Без пайки соединения получаются ненадёжными.

Как выбрать подходящие поворотники и лампы под американки

Для реализации схемы «американок» на ВАЗ 2109 требуется правильно подобрать поворотники и лампы, обеспечивающие одновременную работу в режиме габаритов и указателей поворота.

• Поворотники должны иметь два независимых контакта: один – для габаритного освещения, второй – для сигнала поворота. Подойдут корпуса от ВАЗ 2110, Opel Astra F, VW Golf II, с возможностью замены штатных ламп.
• Оптимальный вариант – поворотники с цоколем под лампу P21/5W. Это двухнитевые лампы, где одна нить (5 Вт) работает как габарит, вторая (21 Вт) – как поворот.
• Ищите корпуса с прозрачным или оранжевым рассеивателем, совместимым по размеру с посадочным местом на крыле или бампере ВАЗ 2109. В противном случае потребуется доработка.

Выбор ламп:

1. Только P21/5W, с цоколем BAY15d. Не путать с одноконтактной P21W (BA15s), они несовместимы.
2. Используйте качественные лампы Philips Vision или Osram Original Line. Дешевые аналоги перегреваются и быстро перегорают в режиме габарита.
3. Световой поток на габаритной нити – около 50 лм, на поворотной – около 460 лм. Это соответствует требованиям ПДД по яркости сигнала.

• Желательно избегать светодиодных ламп в поворотниках, если нет нагрузки-эмулятора, иначе реле будет щелкать в ускоренном режиме.
• Проверьте, чтобы лампа имела одинаковое свечение по всей площади, иначе в режиме габарита останется «пятно» вместо равномерной засветки.

Подключение лампы поворотника в режиме постоянного свечения

Для реализации постоянного свечения переднего поворотника на ВАЗ 2109 потребуется подключение лампы параллельно габаритам с сохранением функции мигания. Основная задача – обеспечить подачу питания на нить накаливания поворотника при включенных габаритах без конфликтов в цепи при активации поворота.

Используем двухнитевую лампу PY21/5W или устанавливаем двухконтактный патрон. От габаритов тянется отдельный провод к дополнительному контакту патрона поворотника. Чтобы избежать обратного тока и сбоев в работе реле поворотов, между проводом габаритов и лампой необходимо установить диод 1N5408 (3А, 100В) катодом к лампе.

Важно: диод обязателен – он предотвращает обратное питание всей цепи габаритов при включении поворотника. Без него возможны ложные включения других ламп или сбои в работе БСК.

Все соединения изолируются термоусадкой или герметичными клеммами. Провода фиксируются вдоль штатной проводки для исключения перетирания. Проверка работы проводится поочерёдным включением габаритов и поворотников. В норме: при включении габаритов лампа поворотника светится тускло (5W), при активации поворота – мигает ярко (21W).

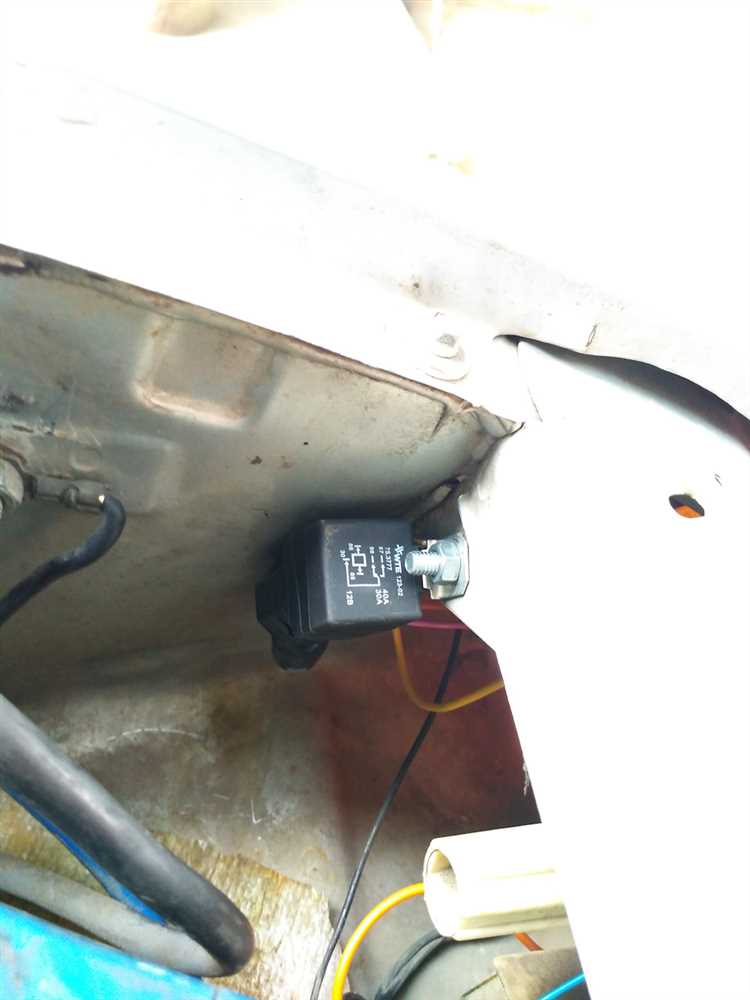

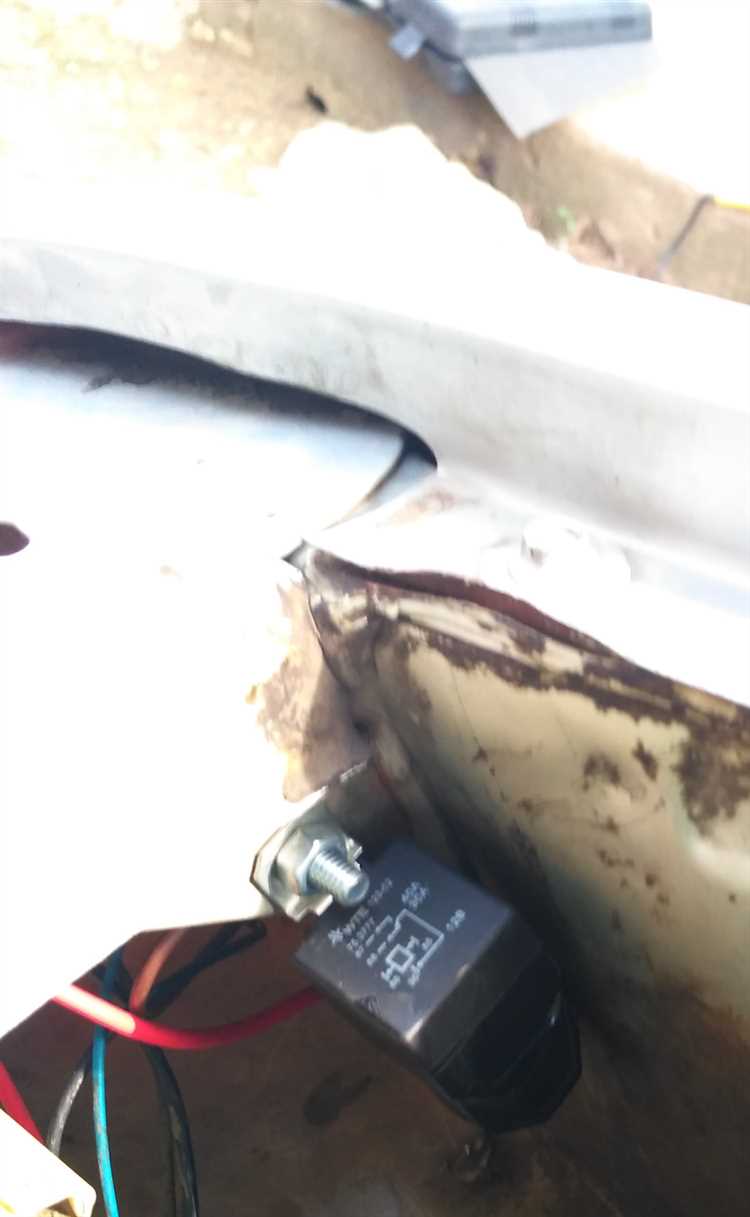

Дополнительно возможно подключение через 5-контактное реле с NC-контактом для автоматического отключения габаритной цепи на время мигания – актуально при использовании однолитиевых ламп.

Установка дополнительного провода от габаритов к поворотнику

Для реализации функции «американок» необходимо обеспечить постоянное питание на нити габаритов в секции переднего поворотника. Штатно эта цепь не соединена с контуром габаритных огней, поэтому требуется проложить дополнительный провод.

Выход для подключения – плюсовой провод габаритных огней, расположенных в передней оптике. Цвет провода может отличаться в зависимости от года выпуска автомобиля, но чаще всего используется сине-красный или бело-синий. Перед подключением желательно прозвонить мультиметром при включённых габаритах.

Провод прокладывается от источника (плюс габаритов) к патрону лампы поворотника. Для этого разбирается передняя фара – поворотник обычно закреплён отдельной секцией. Питание подаётся на общий контакт лампы двухнитевой конструкции типа P21/5W. В случае использования однонитевой лампы потребуется замена патрона и самой лампы.

Соединение рекомендуется выполнять через герметичные разъёмы или пайку с последующей изоляцией термоусадочной трубкой. Использование скруток недопустимо – контакт нестабилен, особенно в условиях вибрации и влаги.

Для правильной работы поворотника при включении габаритов напряжение на дополнительной линии не должно конфликтовать с импульсным сигналом поворотного реле. Рекомендуется установка диода в разрыв провода от габаритов к поворотнику, анодом к источнику питания. Это исключает обратное питание и неправильную работу поворотников.

После установки необходимо проверить работу поворотников и габаритов в различных режимах. При включении габаритов лампа поворотника должна гореть вполнакала, при включении поворотника – мигать в полную силу.

Организация общего минуса для габарита и поворотника

Для реализации функции «американок» на ВАЗ 2109 необходимо правильно организовать общий минусовой провод для габаритных огней и указателей поворота. Это обеспечивает корректную работу цепи при включении обоих элементов освещения одновременно.

Заводская схема разводки подразумевает раздельное заземление габаритов и поворотников. Для объединения минуса потребуется отключить штатные минусовые провода от ламп поворотников и габаритов, а затем соединить их в единую точку. Оптимально использовать отрезок многожильного медного провода сечением не менее 1,5 мм², чтобы избежать перегрева при длительной работе ламп.

Точку общего соединения рекомендуется разместить в моторном отсеке на металлической части кузова с надежным контактом. Место зачистить до металла, обработать антикоррозийным средством, и закрепить соединение болтом с шайбой-гровером. Использование лужёных клемм и термоусадочных трубок обязательно для долговечности соединения.

Проверку следует проводить мультиметром: сопротивление между общей минусовой точкой и массой кузова должно быть не более 0,3 Ом. При превышении этого значения возможны нестабильная работа ламп и паразитные токи в цепи.

Для стабильности контакта лучше не использовать саморезы или клипсы – только болтовое соединение через подготовленное отверстие. Допускается использование дополнительного реле с общей массой, если планируется подключение дополнительных функций, таких как дневной режим габаритов.

Проверка работы американок после подключения

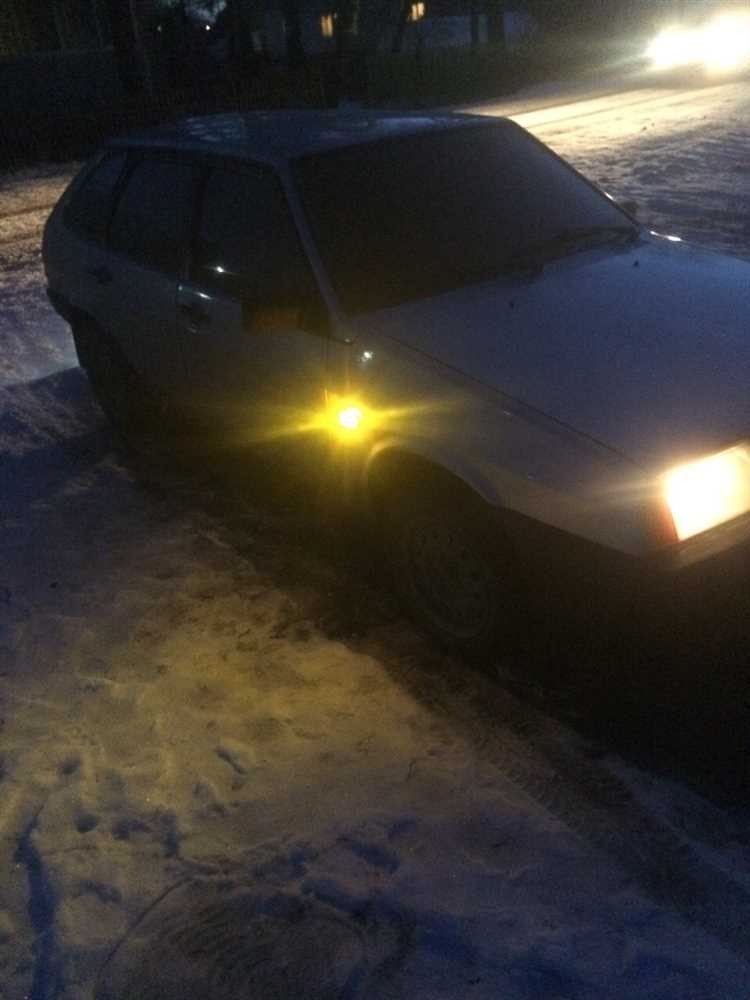

Включите габаритные огни. Передние поворотники должны светиться на 30–40% яркости. Это обеспечивается снижением напряжения через установленные резисторы или диодные мосты. Если лампы не светятся или горят в полную яркость – проверьте подключение сопротивлений и целостность проводки.

Активируйте поворотник. Лампа с выбранной стороны должна начать мигать на полную яркость, перекрывая режим габарита. При отключении поворотника – возвращается слабое свечение. Если лампа продолжает гореть на полной яркости или не возвращается к режиму габарита, возможно, неисправен управляющий транзистор или неправильно рассчитано сопротивление.

Проверьте обе стороны. Некорректная работа на одной из них часто указывает на асимметрию в установке диодов либо плохой контакт в массе. Убедитесь, что провод заземления надёжно закреплён к кузову и не имеет окислений.

Проведите тест в условиях дневного света. Яркость габаритов должна быть заметной, но не ослепляющей. При мигании поворотников не должно быть мерцания на противоположной стороне. Это свидетельствует о токе обратного смещения через диоды, требующем установки дополнительных изолирующих элементов.

Нагрузите цепь длительной работой (5–10 минут) с включёнными поворотниками. Проверьте нагрев резисторов. Они не должны перегреваться. Сильный нагрев указывает на недостаточную мощность элемента – замените его на аналог с большим запасом.

Завершите проверку повторной диагностикой с выключенными фарами. Это исключит ложные срабатывания от общего питания и подтвердит автономность работы схемы.

Какие ошибки могут возникнуть при установке и как их избежать

Неправильный монтаж американок на ВАЗ 2109 может привести к нестабильной работе светотехники, короткому замыканию или штрафам за несоответствие ПДД. Ниже перечислены типичные ошибки и конкретные способы их предотвращения.

• Подключение без реле: если питание поворотников подается напрямую через тумблер или кнопку, повышается риск перегрева проводки. Устанавливайте реле, рассчитанное на необходимую мощность, чтобы исключить нагрузку на штатные цепи.
• Использование слабых диодов: распространённая ошибка – применение диодов с током ниже 1А. Это приводит к перегоранию или нестабильному свечению. Используйте выпрямительные диоды, рассчитанные минимум на 3А, с обратным напряжением от 50 В.
• Смешивание масс: при неправильном подключении «массы» поворотники могут загораться вместе с габаритами или не работать вовсе. Проверяйте схему подключения ламп: минус должен быть общий, а сигнальные линии – строго разделены.
• Нарушение полярности при установке диодов: при неправильном направлении диод не пропустит ток, и лампа не будет светиться. Убедитесь, что катод направлен к линии питания габаритов, анод – к поворотникам.
• Пренебрежение термоусадкой или изоляцией: оставленные открытые соединения быстро окисляются, вызывая перебои в работе. Все скрутки и пайки герметизируйте термоусадочной трубкой или изолентой высокого качества.
• Плохой контакт в патроне лампы: из-за коррозии или ослабления контактов возможны мигания или отказ лампы. Перед установкой зачистите контакты и нанесите токопроводящую смазку.
• Нарушение цветовой маркировки проводки: при подключении «на глаз» легко перепутать цепи. Всегда используйте тестер и проверяйте назначение каждого провода перед соединением.

Тщательная проверка всех соединений после установки – обязательный этап. Только так можно гарантировать корректную работу американок без риска повреждения электросистемы.

Вопрос-ответ:

Какие инструменты понадобятся для переделки задних фонарей под американки на ВАЗ 2109?

Для переделки потребуются: набор отвёрток, кусачки, паяльник, термоусадочная трубка, изолента, электропроводка, а также реле или диодные развязки — в зависимости от выбранной схемы подключения. Если нет желания паять, можно использовать клеммы «мама-папа», но соединения должны быть надёжными.

Как именно работает схема «американок» и чем она отличается от штатной?

Штатная схема подразумевает, что поворотники загораются только при активации сигнала. В «американской» схеме лампы поворотников горят постоянно на половину яркости как габариты, а при включении поворотника — мигают на полную яркость. Это делается либо с помощью реле, переключающего режимы, либо через установку дополнительного резистора или светодиодной развязки.

Можно ли подключить американки, не внося изменений в штатную проводку?

Да, есть вариант подключения без вмешательства в заводскую проводку. Для этого используют специальные переходники или делают вставку в разъём заднего фонаря. Но даже при таком подходе придётся аккуратно провести дополнительную проводку от габаритных огней и поставить необходимые реле или диоды.

Насколько законна установка американок на ВАЗ 2109?

По российским ПДД любые изменения в светотехнике, которые не предусмотрены заводом-изготовителем, считаются нарушением. Это касается и «американок». За установку могут последовать замечания на техосмотре, а также штраф от ГИБДД. Тем не менее, такие доработки широко распространены и часто остаются незамеченными, если выполнены аккуратно.

Какие трудности могут возникнуть при самостоятельной установке?

Сложности могут возникнуть при подключении проводки, особенно если опыта в электрике мало. Ошибки в схеме могут привести к короткому замыканию или нестабильной работе поворотников. Также может быть сложно разместить дополнительное реле или спрятать провода, чтобы всё выглядело аккуратно. Если нет уверенности, лучше сначала потренироваться на макете или попросить совета у тех, кто уже делал такую переделку.
