На автомобилях УАЗ Патриот реле стартера играет ключевую роль в процессе запуска двигателя. Конкретное расположение этого элемента зависит от года выпуска и комплектации машины. В моделях с бензиновыми двигателями ЗМЗ-409 реле стартера чаще всего установлено в монтажном блоке, который находится под капотом, на левом крыле ближе к аккумуляторной батарее.
Реле представляет собой компактный элемент прямоугольной формы с четырьмя или пятью контактами. На моделях после 2014 года дополнительно может быть предусмотрено отдельное силовое реле, установленное на щитке моторного отсека рядом с блоком предохранителей. Для точного определения нужного реле рекомендуется снять крышку монтажного блока и ориентироваться по заводской схеме, нанесённой на внутреннюю сторону крышки.
При поиске реле стартера стоит обратить внимание на характерные признаки его неисправности: щелчки без запуска стартера, полное отсутствие реакции при повороте ключа зажигания, либо нестабильную работу стартера. Проверка реле осуществляется мультиметром на целостность цепи или путем временной замены заведомо исправным аналогом.
Хотите, я также напишу следующий логический раздел статьи?

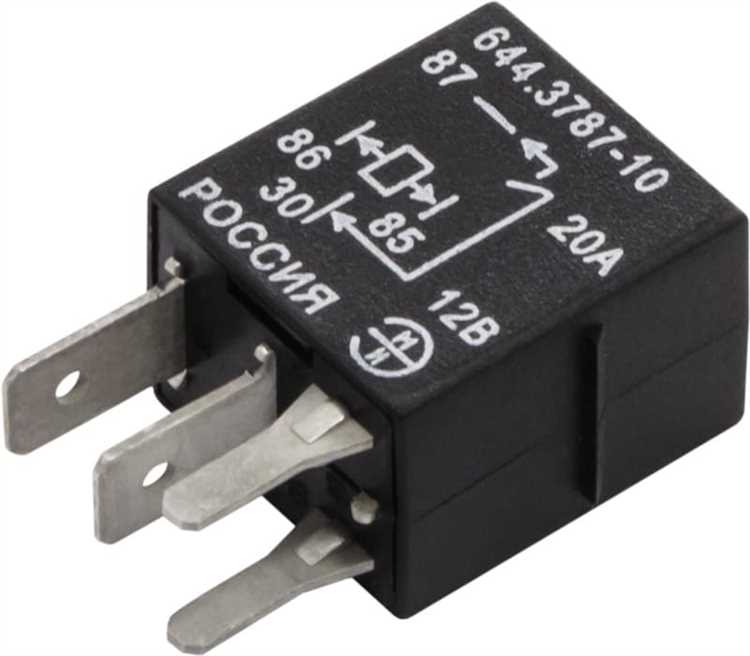

Где находится реле стартера на УАЗ Патриот с бензиновым двигателем
На УАЗ Патриот с бензиновым двигателем реле стартера расположено в монтажном блоке, который находится под капотом с левой стороны автомобиля, ближе к аккумуляторной батарее. Для доступа к реле необходимо открыть крышку блока предохранителей и реле, закреплённую защёлками.
Реле стартера на моделях с двигателем ЗМЗ-409 обычно установлено в верхнем ряду монтажного блока и подписано соответствующим образом – «Реле стартера» или «Starter Relay». Номер и расположение реле могут незначительно отличаться в зависимости от года выпуска автомобиля и версии исполнения.
При проверке состояния реле рекомендуется сначала визуально осмотреть контакты на наличие окисления или повреждений. При необходимости можно заменить реле на аналог с характеристиками 12В и силой тока не менее 30А. Для демонтажа используется аккуратное извлечение реле из посадочного гнезда без применения чрезмерного усилия, чтобы не повредить разъёмы.
На некоторых модификациях УАЗ Патриот с бензиновым мотором возможно наличие дополнительного реле стартера, расположенного в салоне автомобиля под панелью приборов со стороны водителя. В этом случае для доступа потребуется снятие защитной накладки.
Где расположено реле стартера на УАЗ Патриот с дизельным двигателем
На УАЗ Патриот с дизельным двигателем реле стартера установлено в монтажном блоке под капотом. Конкретно, оно находится в блоке реле и предохранителей, размещённом на левой стороне моторного отсека рядом с аккумуляторной батареей.
Для доступа необходимо открыть капот и найти чёрную пластиковую коробку с защёлками. Сняв крышку, можно увидеть ряд реле. Реле стартера обычно подписано как «Реле стартера» или имеет маркировку «РС» на внутренней стороне крышки блока.
В зависимости от года выпуска автомобиля и типа установленной электрооборудования возможны незначительные отличия в размещении реле внутри блока. На большинстве моделей с дизельным двигателем ЗМЗ 51432 или китайским двигателем BAIC реле стартера располагается ближе к краю блока, рядом с реле свечей накаливания.
Если требуется замена реле, рекомендуется использовать изделие с характеристиками 12В/70А. Перед заменой отключите клемму аккумулятора, чтобы избежать короткого замыкания.
Как определить реле стартера среди других реле в монтажном блоке
Для точного определения реле стартера на УАЗ Патриот необходимо открыть монтажный блок, расположенный под капотом с левой стороны моторного отсека, рядом с аккумулятором. Внутри крышки блока обычно имеется схема с указанием расположения реле и предохранителей. Ищите обозначение типа «Starter Relay» или маркировку «СТАРТ» на русском языке.
Для проверки правильности выбора можно попросить помощника повернуть ключ зажигания в положение «Старт», одновременно прослушивая монтажный блок: при срабатывании реле будет отчетливо слышен характерный щелчок. Если щелчок совпадает с попыткой запуска двигателя, это и есть реле стартера.

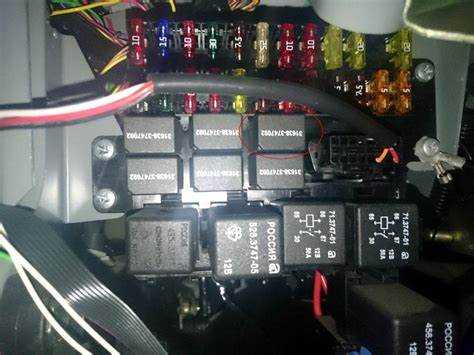

Основные признаки неисправности реле стартера на УАЗ Патриот
Другой характерный симптом – одиночные или многократные щелчки при попытке запуска мотора. Звук исходит непосредственно из области реле, что свидетельствует о его неспособности замкнуть контакты и передать ток на стартер.
Периодические проблемы с запуском двигателя, особенно в условиях высокой влажности или после сильного дождя, могут указывать на окисление контактов реле. В этом случае иногда помогает временный запуск после нескольких попыток, но проблема быстро возвращается.
Еще одним признаком неисправности является ситуация, когда стартер продолжает работать после отпускания ключа. Это связано с зависанием внутренних контактов реле в замкнутом положении, что чревато повреждением стартера и проводки.
Если при повороте ключа наблюдается падение напряжения на панели приборов, тусклый свет фар и щелчки без прокрутки стартера, это может свидетельствовать о коротком замыкании внутри реле или его полной деградации.
При появлении перечисленных симптомов рекомендуется в первую очередь проверить надёжность контактов на реле, его питание, а затем заменить реле на новое, соответствующее техническим требованиям УАЗ Патриот.

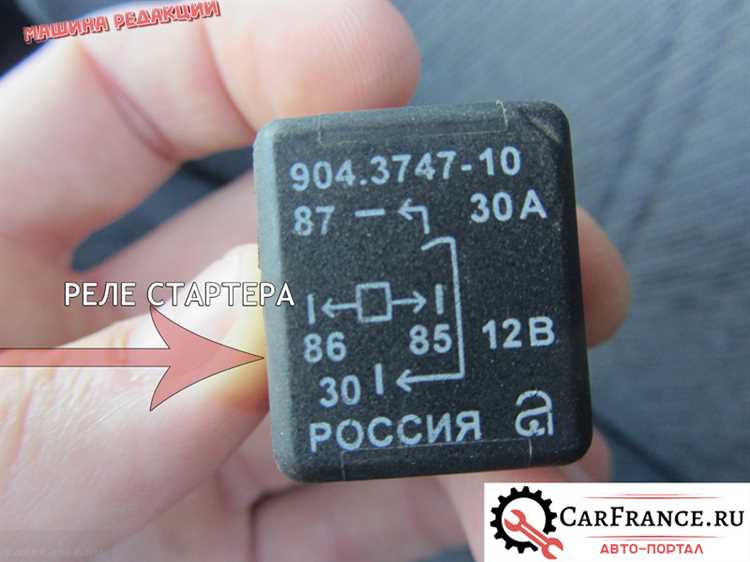

Пошаговая инструкция по доступу к реле стартера без демонтажа панели
Шаг 1: Откройте капот и обесточьте систему, сняв минусовую клемму аккумулятора. Это предотвратит короткое замыкание при работе с электрикой.
Шаг 2: Найдите монтажный блок под капотом. На УАЗ Патриот реле стартера часто размещено именно там, рядом с реле топливного насоса и системой зажигания.
Шаг 3: Снимите крышку монтажного блока, аккуратно отжав фиксирующие защёлки руками или плоской отвёрткой. Крышка крепится плотно, но без применения силы легко поддаётся.
Шаг 4: Осмотрите маркировку реле. На внутренней стороне крышки обычно нанесена схема, где реле стартера обозначено символом «СТ» или «Starter». Если схемы нет, ориентируйтесь по расположению: реле стартера находится ближе к центру монтажного блока.
Шаг 5: Проверьте надежность посадки реле. Слегка покачайте его. При необходимости аккуратно извлеките реле, поддев его тонкой плоской отвёрткой за корпус без усилия, чтобы не повредить контакты.
Шаг 6: Для проверки исправности используйте тестер в режиме прозвонки. Подайте питание 12 В на управляющие контакты реле и убедитесь, что замыкаются силовые контакты.
Шаг 7: После проверки установите реле на место, защёлкнув его в разъёме до характерного щелчка. Убедитесь, что оно сидит плотно и не болтается.
Шаг 8: Установите крышку монтажного блока, защёлкнув все крепления, подключите минусовую клемму аккумулятора и проверьте запуск двигателя.
Хотите, я также подготовлю похожий раздел про возможные признаки неисправности реле стартера?
Какие инструменты понадобятся для замены реле стартера
Для замены реле стартера на УАЗ Патриот потребуется несколько специализированных инструментов, которые обеспечат быстрый и безопасный процесс. Вот список основных из них:
Ключи и головки: Основным инструментом для демонтажа реле является набор ключей и головок. Для снятия крепежных болтов потребуется головка на 10 мм и 12 мм. Подготовьте как минимум один трещоточный ключ с набором насадок для удобства работы в ограниченном пространстве.
Отвертки: Для отсоединения проводов от реле понадобятся крестовая и плоская отвертки. С помощью крестовой отвертки можно легко открутить винты, удерживающие проводку на реле.
Торцевые ключи: Иногда для удобства работы в ограниченных местах полезно иметь набор торцевых ключей. Они могут понадобиться для снятия других элементов, если реле стартера скрыто под ними.
Ключи для клемм: Для отсоединения аккумулятора понадобятся ключи на 8 мм или 10 мм, чтобы безопасно отсоединить минусовую клемму перед началом работы.
Мультиметр: Этот инструмент нужен для проверки работоспособности реле перед заменой. Мультиметр поможет убедиться в исправности контактов и цепей, чтобы не производить замену на неисправный компонент.
Подъемник или домкрат: Для облегчения доступа к стартеру может понадобиться приподнять переднюю часть автомобиля с помощью домкрата или подъемника. Это даст вам дополнительное пространство для работы.
Пробки и защитные средства: Если планируется работа в труднодоступных местах, используйте пробки для защиты кузова от повреждений, а также перчатки и защитные очки для безопасности.
Собрав все необходимые инструменты, можно приступать к замене реле стартера. Важно соблюдать осторожность при работе с электрическими элементами и аккуратно откручивать крепежные детали, чтобы избежать повреждений.
На что обратить внимание при установке нового реле стартера
При установке нового реле стартера на УАЗ Патриот важно учитывать несколько ключевых аспектов, чтобы обеспечить правильную работу системы запуска и избежать возможных поломок.
- Совместимость модели реле. Убедитесь, что выбранное реле стартера подходит для вашего автомобиля по характеристикам напряжения и ампеража. Для УАЗ Патриот важно использовать реле, соответствующее оригинальной модели или аналогам, рекомендованным производителем.
- Местоположение и крепление. Реле стартера установлено в легко доступном месте, однако важно убедиться, что оно закреплено надежно, без люфтов. Неправильное крепление может привести к вибрациям, что со временем повлияет на работоспособность устройства.
- Состояние проводки. Прежде чем установить новое реле, проверьте состояние проводки, которая подключена к реле. Изношенные или поврежденные провода могут привести к перегреву, короткому замыканию или нестабильной работе стартера.
- Проверка работы реле. После установки нового реле стоит провести тестовый запуск двигателя. Обратите внимание на быстрое и четкое срабатывание стартера, отсутствие задержек или «залипания» реле, что может свидетельствовать о неисправности.
- Правильная установка фишек и разъемов. Убедитесь, что все разъемы подключены без перекосов, а фишки находятся в правильных положениях. Неправильное подключение может вызвать перебои в подаче тока и сбои в работе системы стартера.
- Замена предохранителей. В процессе установки нового реле стоит проверить состояние предохранителей в цепи стартера. Иногда неисправность реле может быть связана с поврежденным предохранителем, что может привести к отказу работы стартера.
При соблюдении этих рекомендаций вы сможете максимально эффективно установить новое реле стартера и обеспечить стабильную работу системы запуска вашего автомобиля.
Вопрос-ответ:
Где находится реле стартера на УАЗ Патриот?
Реле стартера на УАЗ Патриот расположено под капотом, в блоке предохранителей и реле с левой стороны двигателя. Оно крепится на кузов рядом с аккумулятором, в специально отведённом месте. В зависимости от года выпуска автомобиля, точное расположение может немного отличаться, но в большинстве случаев реле будет в этом районе.
Как проверить работоспособность реле стартера на УАЗ Патриот?
Чтобы проверить реле стартера на УАЗ Патриот, нужно сначала убедиться в его правильном подключении. Затем можно использовать мультиметр, чтобы измерить напряжение на выходе реле при включении зажигания. Также важно проверить состояние проводки и соединений. Если при повороте ключа в положение «старт» реле не издает щелчка или стартер не реагирует, это может означать, что реле неисправно.
Какие могут быть симптомы неисправности реле стартера на УАЗ Патриот?
Неисправность реле стартера на УАЗ Патриот может проявляться в нескольких признаках. Во-первых, стартер может не реагировать на попытку завести двигатель, несмотря на нормальную работу аккумулятора. Во-вторых, может возникнуть щелчок, но двигатель не запускается. В редких случаях реле может работать с перебоями, что затруднит запуск автомобиля, особенно в холодную погоду.
Как заменить реле стартера на УАЗ Патриот?
Для замены реле стартера на УАЗ Патриот необходимо сначала снять защитный кожух с блока предохранителей, расположенного под капотом. Далее, с помощью инструмента отсоедините старое реле, аккуратно извлеките его и установите новое, проверяя, чтобы все контакты были правильно подключены. После установки нового реле, проверяется его работа путём попытки завести двигатель.
Почему может не работать реле стартера на УАЗ Патриот, если оно новое?
Если реле стартера на УАЗ Патриот новое, но не работает, причиной может быть плохое подключение проводки или некачественная деталь. Иногда проблема заключается в плохих контактах на соединениях или повреждении проводов. Также возможны проблемы с блоком предохранителей, который может быть неисправен или плохо защищён от влаги. В таких случаях рекомендуется проверить соединения и качество монтажа.
Где находится реле стартера на УАЗ Патриот?
Реле стартера на УАЗ Патриот обычно расположено в моторном отсеке, рядом с аккумулятором. Оно закреплено на кронштейне, который находится вблизи блока предохранителей. В некоторых моделях реле может быть установлено чуть ниже панели кузова, в зависимости от года выпуска автомобиля.
Как найти и заменить реле стартера на УАЗ Патриот?
Для того чтобы заменить реле стартера на УАЗ Патриот, нужно первым делом определить его местоположение, которое находится в моторном отсеке рядом с аккумулятором. Отключите отрицательную клемму аккумулятора, чтобы избежать короткого замыкания. Затем, с помощью отвертки, аккуратно снимите старое реле. Подключите новое реле в том же положении, как было старое, и убедитесь, что все контакты хорошо зафиксированы. После установки подключите аккумулятор и проверьте работу стартера. Если реле работает корректно, стартер должен включиться без проблем.
