Центральная консоль BMW X3 E83 состоит из нескольких взаимосвязанных элементов: панели управления климатом, аудиосистемы, пепельницы, подстаканников и кожуха рычага КПП. Чтобы получить доступ к внутренним креплениям и разъёмам, необходимо поэтапно демонтировать эти узлы без риска повреждения пластиковых деталей.
Работа начинается с демонтажа кожуха рычага переключения передач. Он крепится на защёлках и аккуратно поддевается пластиковым инструментом с передней стороны. После отсоединения необходимо отстегнуть разъём подсветки и убрать кожух в сторону. Следующий шаг – снятие рамки подстаканников: она держится на двух винтах Torx T20, спрятанных под резиновыми вставками.
Климатическая панель и головное устройство крепятся винтами с торцевыми головками. Важно использовать удлинённую отвертку или битодержатель, так как доступ к винтам ограничен. Сами элементы соединены с системой через многоконтактные разъёмы с фиксирующими защёлками. Их снятие требует осторожности – пластиковые фиксаторы могут быть хрупкими от времени.
Перед началом работ рекомендуется отключить минусовую клемму аккумулятора, чтобы избежать коротких замыканий при разъединении проводки. Также желательно иметь под рукой съёмники для панелей, комплект Torx-отвёрток и фонарик для подсветки труднодоступных мест.
Как снять накладки и декоративные элементы без повреждений
Перед началом демонтажа отсоедините клемму аккумулятора, чтобы избежать случайных замыканий при работе с элементами, связанными с электрикой.
Используйте только пластиковые съемники: металлические инструменты повреждают лак и пластик. Подойдут лопатки типа «spudger» или специализированные клинья для автоинтерьера.
Начинайте снятие с нижней части элементов, где обычно расположены зазоры. Например, при демонтаже декоративной планки вокруг КПП в X3 E83, вставьте инструмент со стороны водительского сиденья – там крепление менее жесткое.
Действуйте с равномерным усилием, приподнимая накладку по периметру. Не тяните за край – большинство креплений фиксируются на защёлках, а не на винтах. Резкое движение может сломать пластиковые фиксаторы.
Декоративные элементы с хромом или алюминиевой отделкой требуют повышенного внимания. При демонтаже панелей на торпедо сначала аккуратно выведите край из зацепления, затем перемещайтесь вдоль всей длины, не допуская изгиба.
Перед снятием накладки климат-контроля или аудиоблока обязательно проверьте наличие скрытых винтов под заглушками. В X3 E83 они часто прячутся за декоративными вставками под дерево.
Храните снятые элементы на мягкой поверхности, чтобы избежать царапин. Крепёж лучше сразу складывать в подписанные пакеты по зонам – это ускорит сборку и исключит путаницу.
Где находятся скрытые крепления и винты на центральной консоли
В BMW X3 E83 часть креплений центральной консоли замаскирована декоративными элементами. Чтобы избежать повреждений, разбор необходимо начинать с точного понимания расположения всех винтов и защёлок.
Под подстаканниками: Сначала извлеките передний подстаканник. Под ним скрыт винт Torx T20, фиксирующий верхнюю часть накладки центрального тоннеля.
За пепельницей: Откройте крышку пепельницы, выдвиньте её и аккуратно подденьте вверх. Под ней находятся два винта Torx T20, удерживающих консоль в районе рычага КПП.
Под декоративной планкой вокруг рычага КПП: Пластиковая рамка аккуратно поддевается пластиковой лопаткой. Под рамкой – четыре винта Torx, по два с каждой стороны рычага. Они фиксируют центральный модуль с элементами управления.
С боков консоли: В передней части центральной консоли, со стороны ног водителя и пассажира, имеются скрытые защёлки и по одному винту с каждой стороны, закрытые пластиковыми заглушками. Их нужно аккуратно извлечь плоской отвёрткой.
Под кнопками управления: Если в автомобиле установлены кнопки обогрева сидений или отключения DSC, их необходимо аккуратно вынуть. Под каждой находится винт, обеспечивающий фиксацию верхней панели консоли.
Рядом с подлокотником: Откройте задний отдел консоли, где расположен отсек для хранения. Под резиновой вставкой в основании подлокотника – ещё два винта Torx, фиксирующие заднюю часть центрального тоннеля.
Для доступа ко всем винтам используйте только пластиковые съёмники и торцовые отвёртки с насадками Torx. Работа требует точности – избыточное усилие может повредить защёлки и облицовку.
Разбор блока климат-контроля: порядок отсоединения и съема
Перед началом работ отключить минусовую клемму аккумулятора. Это исключит риск короткого замыкания при отсоединении разъёмов блока управления климатом.
Снять декоративную накладку, обрамляющую блок климат-контроля. Она фиксируется пластиковыми клипсами и поддевается пластиковым съемником с нижнего края. Действовать аккуратно, чтобы не повредить защёлки и поверхность панели.
После снятия накладки откроется доступ к креплениям блока – как правило, это два винта Torx T20, расположенные по краям. Открутить их с помощью отвертки с удлинителем.
Потянуть блок климат-контроля на себя, преодолевая сопротивление направляющих. Не применять силу – блок должен выйти с лёгким усилием после извлечения винтов.
С тыльной стороны находятся жгуты с разъёмами. Каждый фиксируется защёлкой – нажать на фиксатор и аккуратно вынуть разъём. При извлечении не тянуть за провода.
После отсоединения всех разъёмов блок полностью освобождается и может быть снят для ремонта или замены.
Извлечение панели магнитолы и доступ к разъемам
Для снятия панели магнитолы на BMW X3 E83 необходимо использовать пластиковую лопатку, чтобы аккуратно поддеть декоративную накладку, расположенную вокруг блока климат-контроля и магнитолы. Начинать стоит с нижнего края – фиксируется она на защёлках, которые можно отсоединить без применения усилия.
После снятия накладки открывается доступ к винтам, фиксирующим саму магнитолу. Обычно используются винты Torx T20 – требуется отвертка соответствующего размера. Открутив винты, магнитолу аккуратно вытягивают на себя, удерживая её с двух сторон за корпус.
На задней части магнитолы находятся многоконтактный разъём питания, антенный кабель и оптический интерфейс (при наличии системы MOST). Разъём питания оснащён поворотным фиксатором: его необходимо повернуть против часовой стрелки до щелчка, после чего разъём можно извлечь. Антенный кабель фиксируется защёлкой – нажать и потянуть. Оптический кабель отключается только при полной остановке системы, иначе возможны ошибки в шине.
Перед отключением любого разъёма необходимо обесточить систему – либо снять клемму аккумулятора, либо подождать 10–15 минут после выключения зажигания. Это исключает короткие замыкания и сбои в блоке управления мультимедиа.
Доступ к разъёмам позволяет провести диагностику, подключение переходников или замену штатной системы на стороннюю с сохранением CAN-интеграции. Перед повторной установкой убедиться в правильности подключения и отсутствии повреждений на контактах.

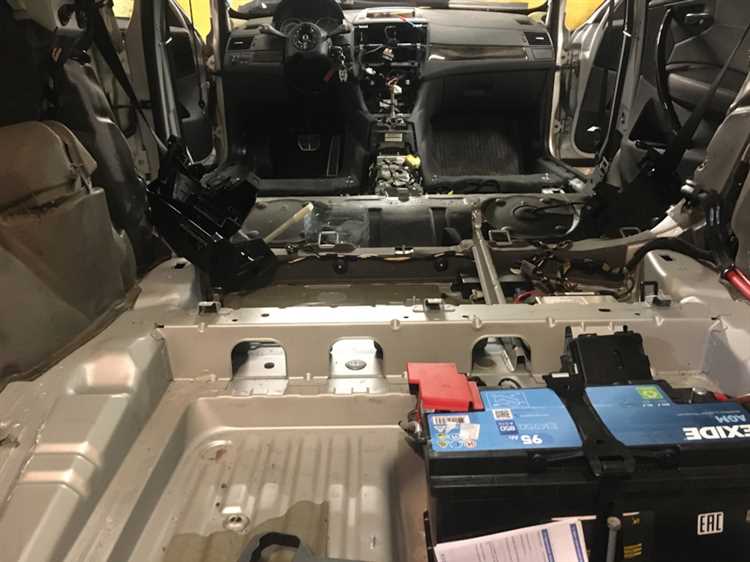

Порядок отключения электрики при разборке консоли
Перед началом работ отключите клемму «минус» от аккумулятора, расположенного в багажнике под фальшполом. Это предотвращает короткое замыкание и исключает срабатывание подушек безопасности.
После снятия декоративных элементов верхней части консоли, доступ к разъёмам климат-контроля, блока управления радио и прикуривателя осуществляется поочередно. Используйте пластиковый съемник, чтобы не повредить крепления.
Разъёмы снимаются только после фиксации положения замков:
- На блоке климат-контроля разъёмы фиксируются боковыми защёлками – нажмите на обе и аккуратно вытяните штекер.
- Разъём прикуривателя требует проворота фиксатора против часовой стрелки до щелчка, после чего коннектор вытаскивается без усилия.
- Если установлен блок iDrive, отключите его, отжав фиксатор на нижней части разъёма, удерживая сам блок рукой, чтобы не допустить обрыва проводки.
Особое внимание уделите фишке аварийной сигнализации – она короткая и жёсткая. Отсоединяйте, придерживая сам переключатель, иначе возможен излом корпуса.
Перед повторным подключением убедитесь, что разъёмы не окислены и не имеют повреждённых контактов. После сборки подключите аккумулятор и проверьте работу всех систем.
Сборка центральной консоли после ремонта или замены компонентов
После проведения ремонта или замены отдельных компонентов центральной консоли BMW X3 E83 необходимо правильно собрать все детали, чтобы избежать повреждений и обеспечить корректную работу всех систем. Вот пошаговое руководство по сборке:
- Проверка новых компонентов – перед началом сборки убедитесь, что все замененные детали находятся в хорошем состоянии. Обратите внимание на такие элементы, как крепления, защелки и механизмы, которые могут быть повреждены в процессе демонтажа.
- Подготовка центральной консоли – очистите все поверхности от грязи и пыли. Это поможет избежать повреждения новых компонентов и обеспечит надежное соединение.
- Установка кнопок и панелей управления – начните с установки кнопок и панелей, которые обычно крепятся с помощью защелок. Убедитесь, что они правильно фиксируются на месте. Для этого аккуратно подберите нужный угол и слегка надавите до характерного щелчка.
- Подключение проводки – подключите все необходимые разъемы. Особенно важно тщательно подключить соединения для мультимедийных систем, управления климат-контролем и других электронных компонентов. Обратите внимание на то, чтобы не перепутать разъемы и не повредить контакты.
- Установка креплений – аккуратно установите все крепления, которые обеспечивают фиксацию центральной консоли в автомобиле. Используйте оригинальные винты и крепежные элементы. Если какие-либо из них повреждены, замените на новые.
- Заключительная проверка – перед окончательной установкой консоли на место проверьте все кнопки и переключатели на предмет их правильного функционирования. Убедитесь, что все компоненты фиксируются надежно и не создают зазоров.
- Монтаж центральной консоли – после того как все элементы собраны, аккуратно вставьте консоль на свое место, соблюдая нужное положение и выравнивание. Проверьте, чтобы консоль плотно прилегала и не имела люфтов.
- Проверка работы систем – перед завершением сборки выполните проверку работы всех встроенных систем, таких как аудиосистема, климат-контроль, освещение и другие функции. Убедитесь, что все компоненты работают должным образом и без сбоев.
Сборка центральной консоли требует внимательности и аккуратности. Не торопитесь, чтобы избежать повреждений, и всегда используйте качественные компоненты для замены. Это гарантирует долгосрочную эксплуатацию консоли без проблем и сбоев в работе системы.
Вопрос-ответ:
Как снять центральную консоль на BMW X3 E83?
Для снятия центральной консоли на BMW X3 E83 необходимо начать с демонтажа всех элементов, которые могут мешать, например, подлокотника и декоративных панелей. Затем, используя пластиковые рычаги, аккуратно открутите крепежные болты и болты, скрытые под панелями. После этого консоль можно осторожно вытянуть, обратив внимание на наличие проводки, которую также следует отсоединить. Важно помнить, что излишняя сила при демонтаже может повредить пластик или соединения, поэтому стоит действовать аккуратно.
Какие инструменты понадобятся для разбора центральной консоли BMW X3 E83?
Для разборки центральной консоли на BMW X3 E83 вам понадобятся несколько стандартных инструментов: отвертки (крестовая и плоская), пластиковые рычаги для разборки панелей, гаечные ключи для откручивания болтов и шурупов. Рекомендуется также иметь набор трещоток и головок для работы с крепежами, которые могут быть в различных местах консоли, включая скрытые под декоративными элементами. Все инструменты должны быть в хорошем состоянии, чтобы избежать повреждения деталей.
Что делать, если центральная консоль BMW X3 E83 не снимается?
Если центральная консоль не поддается снятию, причиной может быть скрытые крепежи или зажимы, которые не видны на первый взгляд. В таком случае стоит проверить, не остались ли винты под декоративными накладками или в труднодоступных местах. Используйте пластиковые рычаги, чтобы аккуратно поддеть панели и осмотреть их на наличие скрытых болтов. Иногда помогает легкий подогрев поверхности панели с помощью фена, чтобы размягчить старый клей или герметик, удерживающий детали.
Как снять магнитолу и другие элементы на центральной консоли BMW X3 E83?
Для снятия магнитолы в центральной консоли BMW X3 E83 нужно сначала снять декоративные панели вокруг устройства. Используя пластиковые рычаги, аккуратно подденьте панели, чтобы не повредить их. После того как панели сняты, открутите винты, удерживающие магнитолу. Далее осторожно вытяните магнитолу из посадочного места, отсоедините все разъемы и провода. Процесс аналогичен для других элементов, таких как климат-контроль или подогрев сидений, только для каждого элемента нужно будет открутить свои крепежи.
Можно ли самостоятельно починить повреждения центральной консоли BMW X3 E83?
Да, некоторые повреждения центральной консоли можно починить своими руками. Например, если на панели появились царапины или трещины, можно использовать специальные ремкомплекты для пластика. Важно тщательно очистить поврежденное место перед использованием ремонтных составов и следовать инструкции. Если проблема заключается в неисправности функциональных элементов, например, кнопок или разъемов, то можно попытаться заменить эти детали самостоятельно, если у вас есть необходимые запчасти и инструменты. Однако для более сложных поломок, таких как проблемы с проводкой или функциональными модулями, лучше обратиться к специалистам.
Как разобрать центральную консоль BMW X3 E83, не повредив детали?
Для того чтобы разобрать центральную консоль BMW X3 E83, потребуется несколько инструментов, включая пластиковые лопатки для аккуратного извлечения деталей, отвертки с нужными насадками и, возможно, некоторые ключи для демонтажа крепежных элементов. Начинать стоит с снятия крышек и панели, обрамляющей консоль. Для этого аккуратно подденьте панели с помощью лопатки, чтобы не повредить пластиковые крепления. Далее необходимо открутить болты, которые удерживают консоль на месте. Обычно они скрыты под пластиковыми накладками или в карманах, что требует внимательности. После того как все крепежи будут сняты, аккуратно извлеките элементы и проверьте, не остались ли скрытые фиксаторы. Важно помнить, что многие детали могут быть установлены с натягом, поэтому не пытайтесь выдернуть их силой, чтобы избежать трещин и повреждений.
