Обшивка двери на BMW E39 крепится на пластиковые клипсы и саморезы, доступ к которым возможен только после демонтажа некоторых декоративных элементов. Наиболее уязвимые места – ручка двери и карман, под которыми скрыты винты крепления. Работа требует аккуратности: старые клипсы часто ломаются, особенно в моделях до 2000 года выпуска.
Перед началом снятия обшивки необходимо отключить аккумулятор – модуль подушки безопасности может быть подключен к дверной проводке. Далее снимается декоративная накладка ручки, под ней находятся два винта Torx T20. Ещё один саморез прячется в нижней части дверного кармана. Остальные крепления – это клипсы по периметру обшивки. Для их демонтажа удобно использовать пластиковую лопатку или специальный съёмник.
Особое внимание стоит уделить проводке кнопок управления стеклоподъёмниками и динамикам. После отщёлкивания обшивки отключаются все разъёмы, иначе есть риск повредить контакты. Также важно не тянуть обшивку вверх – она сначала отводится от двери, а уже затем поднимается. Если в двери установлены дополнительные элементы вроде шумоизоляции, потребуется аккуратно отделить материал без повреждения клеевого слоя.
Подготовка инструментов и материалов для демонтажа
Перед началом работ потребуется крестовая отвертка PH2 для откручивания основных саморезов, фиксирующих обшивку. Также необходима тонкая плоская отвертка или пластиковая лопатка для аккуратного поддевания декоративных заглушек и фиксаторов – металл может повредить поверхность.
Для демонтажа клипс обязательна съёмник обшивки или аналогичный инструмент из прочного пластика. Использование подручных средств, вроде ножей, повышает риск поломки креплений и повреждения дверной карты.
Потребуется TORX T20 – им откручивается саморез под ручкой открывания двери. Некоторые модификации E39 также требуют TORX T30 – стоит заранее уточнить тип крепежа на вашей двери.
Фонарик пригодится для осмотра скрытых креплений в нижней части панели. Магнитный лоток поможет не потерять мелкие элементы – винты, клипсы и заглушки.
Дополнительно подготовьте мягкую ткань или пенку, чтобы положить снятую обшивку без риска повредить кожзам или тканевую отделку.
Отключение аккумулятора перед началом работ
Перед демонтажем дверной обшивки на BMW E39 обязательно обесточьте бортовую сеть. Это необходимо для исключения коротких замыканий и повреждения электронных компонентов, включая блоки управления стеклоподъемниками и центральным замком.
- Откройте багажник и поднимите напольное покрытие в области запасного колеса – аккумулятор расположен справа под пластиковым кожухом.
- Открутите пластиковую гайку и снимите защитную крышку.
- Сначала отсоедините «минусовую» клемму с помощью гаечного ключа на 10 мм. Не допускается касание ключом других металлических частей – риск короткого замыкания.
- Изолируйте снятую клемму: оберните её тканью или отведите в сторону, чтобы она не коснулась клеммы случайно.
Отключение питания обязательно, даже если вы не планируете разбирать электросоединения. При включённой сети возможен самопроизвольный запуск механизмов двери, что может привести к травмам или поломкам.
Снятие декоративных накладок и ручки двери

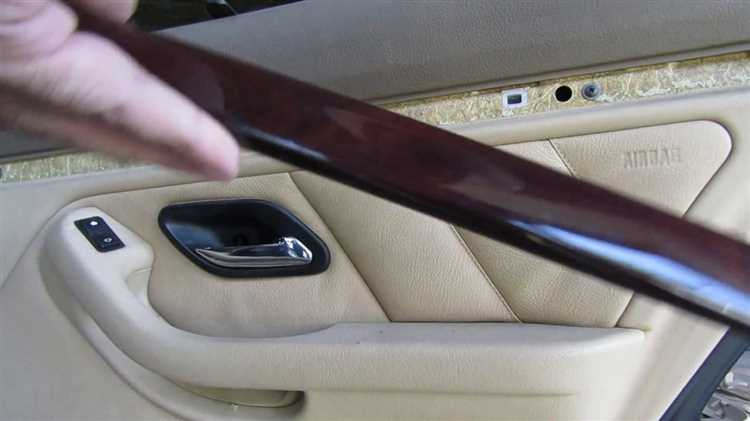

Начать разборку следует с демонтажа декоративной накладки, расположенной вдоль внутренней части двери. Используйте пластиковую лопатку, чтобы аккуратно поддеть край накладки со стороны петли двери. Продвигайте инструмент вдоль всей длины, отщелкивая каждый из пластиковых фиксаторных зажимов. Избегайте рывков – пластик склонен к растрескиванию при изгибе.
После снятия длинной накладки открывается доступ к скрытому винту, фиксирующему внутреннюю ручку двери. Открутите его с помощью Torx T20. Далее необходимо аккуратно извлечь саму ручку. Потяните её на себя с небольшой раскачкой – она удерживается на направляющих пазах. Перед полным снятием убедитесь, что тросик открывания двери не натянут – при сопротивлении отсоедините его из направляющего паза на ручке, отведя фиксатор в сторону.
Проверяйте фиксаторы на предмет повреждений. Изношенные или сломанные зажимы необходимо заменить, чтобы обеспечить надёжную фиксацию обшивки при обратной установке.
Извлечение винтов крепления обшивки
Для демонтажа обшивки двери на BMW E39 необходимо удалить пять основных винтов. Два самореза расположены под ручкой двери – доступ к ним открывается после снятия декоративной накладки, которую аккуратно поддевают пластиковым съемником. Еще один винт скрыт внутри углубления под подлокотником. Оставшиеся два находятся в нижней части обшивки, ближе к краям, и фиксируют панель к дверному каркасу.
Все винты имеют крестовой шлиц (PH2), рекомендуется использовать отвертку с магнитным жалом, чтобы избежать их падения внутрь двери. Перед выкручиванием убедитесь, что инструмент плотно вошел в шлиц, чтобы не сорвать грани. После удаления каждого крепежа складывайте их в отдельный контейнер, чтобы не потерять.
При демонтаже важно не допустить проворачивания втулок, особенно у саморезов в подлокотнике, – если крепеж проворачивается, прижмите панель в месте фиксации, чтобы стабилизировать резьбовое соединение. При наличии грязи или налета вокруг винтов предварительно очистите эти зоны мягкой щеткой, чтобы не повредить крепления и обшивку.
Разъединение фиксаторов и аккуратное снятие панели

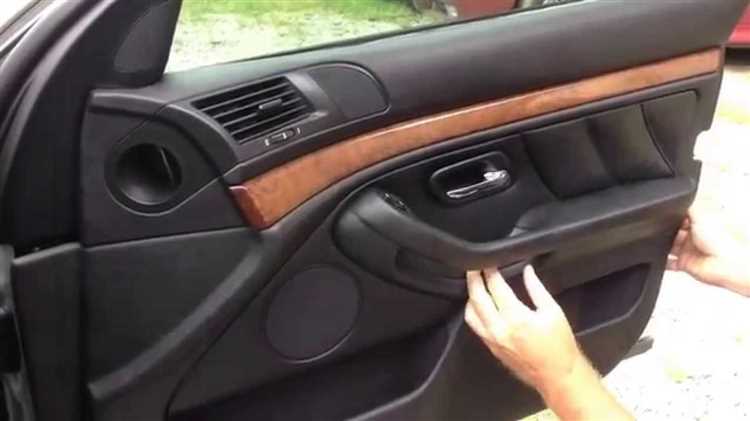

После откручивания всех крепёжных винтов начинается ключевой этап – отделение панели от двери. В BMW E39 применяются пластиковые клипсы, расположенные по периметру карты. Их число – около 10, и при снятии важно действовать последовательно, чтобы не повредить фиксаторы и саму обшивку.
Инструмент: пластиковая лопатка для демонтажа обшивки или широкий плоский съёмник. Металлические отвёртки использовать не рекомендуется – высок риск повреждения лакокрасочного покрытия и пластика.
Процедура: начинайте с нижнего края панели, вставляя съёмник между дверью и обшивкой. Аккуратно поддевайте клипсы, двигаясь вдоль края. Усилия должны быть направлены строго на отрыв панели от двери, а не в сторону. Каждую клипсу отсоединяйте отдельно, не пытайтесь оторвать всю обшивку сразу – это приведёт к поломке фиксаторов.
Особенность: верхняя часть обшивки зацепляется за кромку стеклоподъёмника и снимается только после полного освобождения нижних и боковых креплений. Поднимите панель вверх, чтобы вывести её из зацеплений.
После отделения обшивки не тяните её на себя. За панелью закреплены провода: тросик открывания двери, разъёмы кнопок стеклоподъёмников, динамики. Перед снятием полностью отключите все соединения, запомнив их расположение.
Отсоединение проводки и тросика открытия двери
Перед тем как отсоединить проводку и тросик открытия двери, важно аккуратно выполнить все необходимые шаги, чтобы избежать повреждения деталей. Для начала необходимо снять все видимые крепежные элементы обшивки двери.
После этого переходите к отсоединению проводки. Для работы потребуется отвертка и инструмент для снятия пластиковых защелок. Обратите внимание на расположение разъемов – на BMW E39 используется несколько типов разъемов, которые необходимо отсоединить, чтобы не повредить контакты.
1. Сначала снимите пластиковую защитную крышку, которая скрывает разъемы проводки в нижней части двери. Это нужно для доступа к проводке, подключенной к различным системам, таким как стеклоподъемники и центральный замок.
2. Используйте плоскую отвертку, чтобы аккуратно отсоединить разъемы. Не тяните их резко, чтобы не повредить фиксаторы. Отсоедините разъемы электроприводов стеклоподъемников и динамиков.
3. Проводку, идущую от центрального замка и системы сигнализации, нужно отсоединить последней. Эти разъемы обычно имеют фиксатор, который следует освободить перед снятием.
Теперь переходите к отсоединению тросика открытия двери. На BMW E39 тросик крепится в нескольких точках и проходит через дверную обшивку.
4. Сначала найдите место крепления тросика к механизму замка. Он обычно фиксируется пластиковым зажимом, который можно легко освободить с помощью отвертки или плоскогубцев.
5. После этого аккуратно извлеките тросик из его направляющих, двигаясь от механизма замка к ручке открытия двери. Убедитесь, что тросик не застрял в направляющих, и его можно свободно извлечь.
6. Если тросик натянут, аккуратно освободите его, чтобы избежать повреждения. Также проверьте, чтобы не было повреждений в местах его крепления.
После отсоединения проводки и тросика, можно продолжить процесс демонтажа обшивки двери. Важно убедиться, что все элементы отсоединены полностью, и они не мешают снятию панели.
Осмотр и хранение обшивки до обратной установки

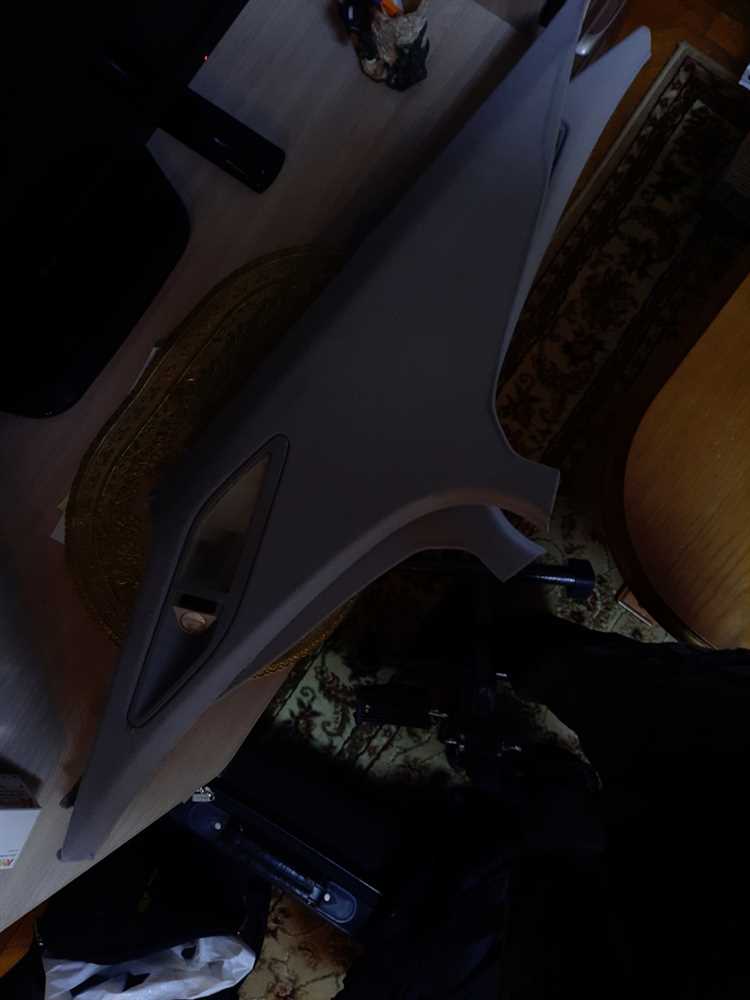

После снятия обшивки двери важно тщательно осмотреть её состояние, чтобы предотвратить возможные повреждения при хранении и обеспечить её исправность до установки обратно.
- Проверка на повреждения: Осмотрите обшивку на наличие трещин, сколов или других видимых дефектов. Особое внимание уделите пластиковым вставкам и креплениям.
- Проверка креплений: Убедитесь, что все пластиковые клипсы и защелки не повреждены. Если какие-то элементы сломаны, замените их перед установкой.
- Проверка покрытия: Если обшивка имеет тканевую или кожаную отделку, обратите внимание на износ материала. Если есть загрязнения, почистите их мягкой тканью с подходящими моющими средствами.
- Проверка уплотнителей: Уплотнители должны быть гибкими и без трещин. Если уплотнитель поврежден, его следует заменить.
После осмотра обшивки важно правильно её хранить, чтобы избежать повреждений и деформаций.
- Место хранения: Храните обшивку в месте с хорошей вентиляцией и без прямого воздействия солнечных лучей. Избегайте перегрева, так как это может привести к деформации пластиковых элементов.
- Защита от механических повреждений: Разместите обшивку в мягкой упаковке или на мягкой поверхности, чтобы избежать царапин и вмятин.
- Предотвращение загрязнений: Закройте обшивку от пыли и грязи, например, завернув её в чистую ткань или пленку.
Правильный осмотр и хранение обшивки помогут избежать проблем при её повторной установке и продлить срок службы деталей.
Вопрос-ответ:
Как снять обшивку двери на BMW E39 без повреждений?
Для того чтобы снять обшивку двери на BMW E39, необходимо следовать нескольким шагам. Сначала нужно отсоединить все декоративные элементы и обивки, используя пластиковые лопатки или подобные инструменты, чтобы избежать повреждений. Далее откручиваются все крепежные винты, которые могут быть скрыты под заглушками или декоративными накладками. После этого аккуратно поддеваем обшивку по периметру, чтобы отцепить её от дверной панели. Особое внимание стоит уделить удерживающим пластиковым клипсам, которые могут сломаться при неаккуратном снятии. Лучше всего начинать с нижней части двери и двигаться вверх.
Какие инструменты нужны для снятия обшивки двери BMW E39?
Для снятия обшивки двери BMW E39 вам понадобятся несколько базовых инструментов. Во-первых, потребуется набор отверток, включая крестовую и плоскую для снятия винтов и креплений. Также желательно использовать пластиковые лопатки, чтобы аккуратно отсоединить обшивку и избежать повреждения дверной панели. Важно иметь под рукой маленькие крестообразные отвертки для скрытых винтов, которые часто располагаются в местах, неочевидных для первого взгляда. В случае необходимости можно использовать специальный набор для работы с пластиковыми клипсами, чтобы их не сломать.
Как избежать повреждения дверных клипс при снятии обшивки?
Чтобы избежать повреждения дверных клипс при снятии обшивки на BMW E39, стоит использовать пластиковые инструменты, такие как лопатки или специальные съёмники. Применение металлических инструментов может привести к деформации или поломке клипс. Также важно действовать аккуратно и равномерно по всему периметру, не применяя излишнего усилия в одном месте. Если клипса всё же не удается снять без повреждений, стоит попробовать использовать немного нагрева (например, феном), чтобы пластик стал более гибким и поддающимся.
Какие ошибки могут возникнуть при снятии обшивки двери на BMW E39?
Основные ошибки при снятии обшивки двери на BMW E39 могут включать повреждение клипс или обшивки, если не использовать подходящие инструменты, такие как пластиковые лопатки. Часто владельцы автомобилей забывают открутить все винты и пытаются снять обшивку, не ослабив крепления. Это может привести к тому, что обшивка застрянет или даже повредится. Также стоит быть осторожным при отсоединении проводки, например, для стеклоподъемников, чтобы не повредить кабели. Если обшивка при снятии сопротивляется, лучше провести дополнительную проверку на наличие всех крепежных элементов, прежде чем продолжить снятие.
Как правильно установить обшивку двери обратно после снятия?
При установке обшивки двери на BMW E39 важно следовать следующему процессу. Сначала следует установить обшивку в направляющие и аккуратно зафиксировать её на месте. После этого нужно закрепить все винты и крепежи, начиная с нижней части двери и двигаясь вверх, чтобы избежать перекоса. Важно не забыть подключить все электрические компоненты, такие как кнопки стеклоподъемников или электрическое зеркало. После того как все винты и клипсы будут на месте, можно аккуратно пройтись по обшивке и проверить, что она надежно закреплена и не имеет зазоров.
Как правильно снять обшивку двери на BMW E39 без повреждений?
Для снятия обшивки двери на BMW E39 сначала открутите все крепления, включая винты под обивкой и в карманах двери. После этого аккуратно подденьте обшивку с нижней части с помощью пластикового инструмента, чтобы избежать повреждения кожаной или пластиковой отделки. Обратите внимание на детали, такие как дверной замок и электрические соединения, которые могут быть прикреплены к обшивке. Важно соблюдать осторожность при работе с механизмами стеклоподъемников и дверными динамиками.
Какие инструменты потребуются для снятия обшивки двери BMW E39?
Для снятия обшивки двери на BMW E39 потребуется минимальный набор инструментов: крестовая отвертка для откручивания винтов, пластиковые поддеватели, чтобы не повредить отделку, и гаечный ключ для откручивания крепежных элементов. Иногда могут потребоваться специальные инструменты для снятия декоративных накладок и крепежных элементов, которые находятся в труднодоступных местах. Подготовьте также отвертку для снятия дверных ручек и панели управления стеклоподъемниками.
