Замена переднего рычага на Audi TT 8N – задача, требующая точности и знаний особенностей подвески этой модели. Рычаг, являясь важным элементом подвески, влияет на управляемость и комфорт при движении. Одна из причин его замены – износ шарниров или повреждения вследствие пробоев на неровных дорогах. В данной статье будет рассмотрена пошаговая инструкция по замене переднего рычага на Audi TT 8N, а также рекомендации по выбору запчастей и инструментов.
Перед началом работ важно подготовить все необходимые инструменты и запчасти. Для выполнения замены потребуется домкрат, стойки для подъема автомобиля, набор головок, торцевых ключей и набор для работы с шарнирами. Также следует позаботиться о безопасности – используйте защитные очки и перчатки, чтобы избежать травм. Рекомендуется заменить все элементы подвески, которые могут быть повреждены, такие как сайлентблоки, а также проверить состояние других компонентов, которые могут влиять на работу рычага.
Основной этап замены рычага включает в себя снятие старой детали и установку новой. Необходимо демонтировать колесо, отсоединить тормозной суппорт и подвеску, чтобы обеспечить доступ к рычагу. После этого следует открутить крепления рычага и заменить его на новый, предварительно установив все сайлентблоки. Важно также тщательно смазать все резьбовые соединения, чтобы избежать ржавчины и облегчить последующую разборку.
Основные шаги замены рычага:
1. Поднятие автомобиля и снятие колеса.
2. Демонтаж тормозного суппорта и подвески.
3. Откручивание креплений рычага и его снятие.
4. Установка нового рычага и проверка всех креплений.
Завершающим этапом является проверка работы подвески после замены. Проводите тест-драйв, чтобы убедиться в правильности установки и отсутствии посторонних шумов. Если рычаг установлен правильно, подвеска должна работать бесшумно и без люфтов.
Подготовка инструмента и необходимых запчастей для замены рычага
Перед заменой переднего рычага на Audi TT 8N важно собрать все необходимые инструменты и запчасти. Это гарантирует, что работа пройдет без задержек и не потребует дополнительных походов в магазин.
Для начала, вам понадобится домкрат и подставки для надежной фиксации автомобиля. Используйте домкрат, чтобы поднять переднюю часть машины, и обязательно установите подставки под кузов для безопасности.
Основной инструмент для замены рычага – это гаечные ключи и трещотки с набором головок. Для откручивания крепежей используйте ключи на 19 мм, 21 мм и 18 мм, так как они соответствуют размерам болтов и гаек на рычаге и его креплениях. Рекомендуется также иметь ключи с короткими рукоятками для работы в ограниченном пространстве.
Для снятия старых деталей могут понадобиться съемники шаровых опор и втулок. Если шаровая опора заедает, стоит использовать смазку или специальный растворитель ржавчины для облегчения процесса демонтажа.

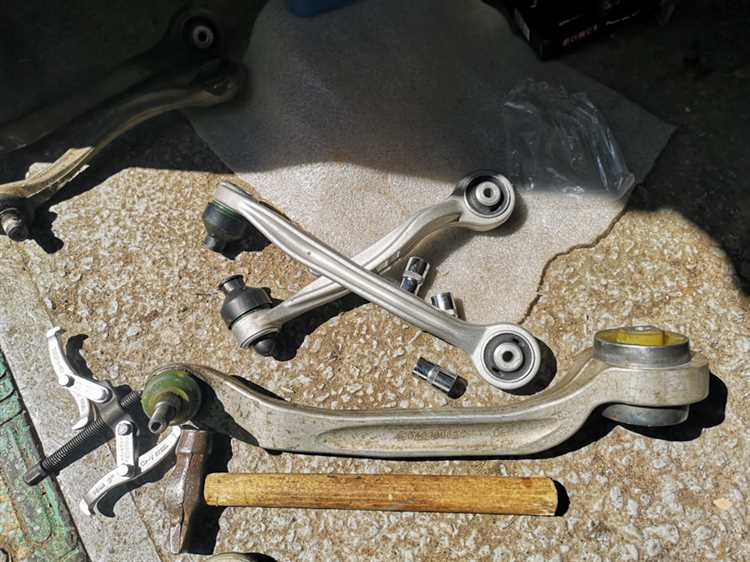

Не забудьте подготовить новый комплект запчастей: передний рычаг (с правой или левой стороны в зависимости от модели), шаровую опору, крепежные элементы (болты и гайки), втулки и стойки. Для избежания дальнейших проблем с подвеской рекомендуется выбирать оригинальные запчасти или качественные аналоги от проверенных производителей.
Для завершения работы понадобится момент для смазки соединений перед сборкой. Используйте смазку для резьбовых соединений и защиту от коррозии, чтобы предотвратить заедание в будущем.
Все инструменты и запчасти должны быть проверены на совместимость с моделью Audi TT 8N, чтобы избежать неудачных установок и повреждений при выполнении работы.
Как поднять автомобиль и обеспечить безопасность при работе
Перед тем как приступить к замене переднего рычага на Audi TT 8N, важно правильно поднять автомобиль и создать безопасные условия для работы. Следующие шаги помогут вам избежать неприятных ситуаций и повреждений.
1. Подготовка инструментов:
- Домкрат подходящего типа (гидравлический или ножной) для вашего автомобиля.
- Подставки под автомобиль (подкатные или регулируемые). Они необходимы для обеспечения дополнительной безопасности.
- Набор ключей для ослабления колесных болтов.
2. Местоположение домкрата:
- Найдите точку поддомкрачивания на автомобиле. Для Audi TT 8N это место обычно обозначено специальным маркером или плоской площадкой под порогами.
- Убедитесь, что домкрат стоит на ровной поверхности, чтобы предотвратить его скольжение или падение.
3. Поднятие автомобиля:
- Разместите домкрат в нужной точке и начните поднимать автомобиль медленно, не торопитесь.
- Когда автомобиль поднят на нужную высоту, установите подставки под автомобиль в местах, рекомендованных производителем, чтобы исключить возможность его опрокидывания.
4. Проверка стабильности:
- После того как автомобиль будет поднят и установлены подставки, проверяйте его на устойчивость, слегка потряся автомобиль вбок.
- Убедитесь, что автомобиль не двигается и не колеблется. Подставки должны находиться под автомобилем в зафиксированных точках.
5. Дополнительные рекомендации по безопасности:
- При работе с передним рычагом обязательно используйте защитные перчатки и очки.
- Перед тем как приступать к демонтажу деталей, ослабьте колесные болты, не поднимая автомобиль, чтобы избежать прокручивания колеса.
- Никогда не работайте под автомобилем, если он не установлен на подставках.
Следуя этим рекомендациям, вы сможете не только безопасно поднять Audi TT 8N, но и работать с максимальной эффективностью, не подвергая себя риску.
Удаление старого переднего рычага: пошаговая инструкция
Установите автомобиль на ровную поверхность и зафиксируйте задние колёса противооткатными упорами. Поднимите переднюю часть машины домкратом и надёжно установите её на подпорки. Снимите переднее колесо с той стороны, где планируется замена.
Ключом на 16 и 18 ослабьте и выверните болт, крепящий шаровую опору к поворотному кулаку. При необходимости используйте съёмник, чтобы извлечь палец шаровой из посадочного отверстия. Не допускайте сильных ударов по кулаку – возможна его деформация.
Открутите задние болты крепления рычага к подрамнику. Они могут быть сильно затянуты или закисшими – предварительно обработайте резьбу проникающей смазкой. Используйте вороток с удлинителем для повышения усилия.
Извлеките болты и аккуратно потяните рычаг вниз и наружу, преодолевая сопротивление сайлентблоков. При заклинивании используйте монтажку, но не повредите окружающие элементы подвески.
Осмотрите посадочные места на подрамнике и поворотном кулаке. Убедитесь в отсутствии следов износа, трещин и ржавчины. Очистите их металлической щёткой и обезжирьте перед установкой нового рычага.
Установка нового рычага на Audi TT 8N: советы по точности
Перед установкой проверьте соответствие нового рычага оригинальному по каталожному номеру и геометрии. Даже минимальные отклонения приведут к нарушению углов установки колес.
Очистите посадочные поверхности под шаровую опору и сайлентблоки от ржавчины и загрязнений. Используйте металлическую щетку и обезжириватель. Искажение сопряжений вызовет перекос рычага при затяжке.
Прикручивайте рычаг сначала к подрамнику, затем к поворотному кулаку. Затяжку болтов сайлентблоков проводите только при нагрузке на подвеску – авто должно быть на колесах или подставках с имитацией дорожного просвета. Это исключает перекручивание резины и преждевременный износ.
Момент затяжки болтов:
- болт сайлентблока к подрамнику – 90 Н·м + 90°
- болт шаровой опоры к кулаку – 60 Н·м
- болт крепления шаровой к рычагу – 100 Н·м
После установки проверьте, чтобы рычаг свободно двигался в рабочем диапазоне без закусываний и напряжений. При малейшем подозрении на неправильную геометрию – снимите и сравните детали повторно.
После завершения работ обязательна регулировка углов развала и схождения на стенде. Даже минимальные изменения положения рычага существенно влияют на управляемость и износ шин.
Как правильно подтянуть крепления рычага после установки
После установки переднего рычага на Audi TT 8N необходимо точно и поэтапно затянуть все крепежные элементы, чтобы обеспечить правильную работу подвески и избежать ускоренного износа сайлентблоков.
- Автомобиль должен стоять на колесах или на подъемнике с подставками под рычаги, чтобы подвеска была нагружена. Затягивать на вывешенных колесах запрещено – это приведёт к перекосу сайлентблоков.
- Передняя часть крепится двумя болтами к подрамнику. Используйте момент 90 Нм, затем доверните каждый болт на 90°.
- Задний сайлентблок крепится болтом через металлическую втулку. Момент затяжки – 90 Нм + 90° доворот. Используйте динамометрический ключ с функцией углового доворота.
- Проверяйте состояние резьбы и заменяйте растянутые болты. Audi рекомендует использовать новые болты, так как они однократного применения.
- После затяжки необходимо проконтролировать, чтобы рычаг не имел перекоса или зазоров в местах сопряжения с подрамником.
По завершении работ выполните проверку развала-схождения, так как вмешательство в переднюю подвеску может изменить геометрию колёс.
Проверка работы и регулировка углов установки рычага после замены
После установки нового переднего рычага на Audi TT 8N необходимо немедленно проверить корректность его работы. Для этого подвесьте колесо и вручную покачайте его в вертикальной и горизонтальной плоскостях. Отсутствие люфтов и посторонних звуков свидетельствует о правильной установке и затяжке креплений.
Следующий этап – проверка и регулировка углов установки колес. Используйте стенд с оптической или 3D-системой измерения. На Audi TT 8N критически важны следующие параметры: развал передних колес – от -0°30′ до +0°10′, схождение – 0° ±0°10′. Несоблюдение этих допусков приводит к нестабильному поведению на дороге и ускоренному износу шин.
Регулировку начинайте с развала. Если после замены рычага параметр выходит за пределы допуска, проверьте положение подрамника и втулки рычага – возможно, требуется дополнительная корректировка посадки. После развала проверьте и при необходимости отрегулируйте схождение, воздействуя на рулевые тяги.
Завершив регулировку, выполните тест-драйв на ровной дороге. Автомобиль не должен тянуть в сторону, руль должен автоматически возвращаться в нейтральное положение без усилий. Повторная проверка углов через 500 км пробега позволит убедиться в стабильности настроек.
