Перед началом демонтажа двигателя ВАЗ 2109 важно обеспечить доступ к полному комплекту инструментов: ключи на 10, 13, 17 и 19, удлинители, трещотка, монтажка, съёмник шкива генератора, домкрат, надёжные опоры и стропы. Без тали или самодельной лебёдки безопасное извлечение силового агрегата из моторного отсека невозможно.
На ВАЗ 2109 двигатель снимается только вверх, предварительно отсоединив КПП или полностью с ней, в зависимости от характера ремонта. Мотор крепится к кузову через три опоры, расположенные: правая (на лонжероне), левая (на коробке) и задняя (под коробкой). Демонтаж каждой опоры должен производиться при обязательной фиксации двигателя снизу либо сверху.
До снятия необходимо отключить аккумулятор, слить охлаждающую жидкость, снять воздушный фильтр, отсоединить все топливные и вакуумные шланги, жгуты проводки, трос сцепления и привод спидометра. Особое внимание уделяется креплениям выхлопной системы: они должны быть отсоединены в районе выпускного коллектора и передней части приёмной трубы.
Перед окончательным извлечением двигателя необходимо убедиться, что все шланги, провода и крепления отсоединены. Часто пропускаются мелкие элементы, такие как «масса» на кузов или тросик дроссельной заслонки. Их задержка может привести к повреждению элементов или сорванным резьбам при подъёме двигателя.
Работа требует внимательности, точности и соблюдения техники безопасности. Использование нестабильных опор или попытки демонтажа в одиночку без страхующего оборудования создают серьёзную угрозу травм. Убедитесь в устойчивости конструкции подъёмного механизма и заранее проверьте его на холостом подъёме.
Подготовка автомобиля к снятию двигателя: отключение аккумулятора и слив жидкостей
Перед началом демонтажа двигателя необходимо полностью обесточить автомобиль. Откройте капот, ключом на 10 отсоедините сначала минусовую клемму аккумулятора, затем плюсовую. Аккумулятор выньте из посадочного места и уберите в сторону, чтобы исключить случайные замыкания и обеспечить доступ к элементам моторного отсека.
Слив охлаждающей жидкости начинайте с радиатора. Снизу, с правой стороны, открутите сливную пробку. Охлаждающая жидкость будет стекать под действием силы тяжести, поэтому заранее подготовьте ёмкость не менее 7 литров. После опорожнения радиатора переходите к сливу из блока цилиндров – пробка расположена с правой стороны на блоке, под впускным коллектором. Используйте ключ на 13.
Масло из двигателя сливайте только на остывшем моторе. Подденьте щуп, открутите сливную пробку на поддоне (ключ на 17) и дождитесь полного стекания. Не забудьте снять и масляный фильтр с помощью съёмника – при снятии также вытекает часть масла.
Слив трансмиссионного масла обязателен, если мотор снимается вместе с коробкой. Пробка картера коробки передач находится с левой стороны, в нижней части. Ключ – на 17. Объём сливаемого масла – около 3,5 литров. Ёмкость подставьте заранее.
Если установлен гидроусилитель руля или кондиционер, необходимо также слить соответствующие жидкости, открутив соединения магистралей и перекрыв их заглушками. Работу выполняйте в перчатках и защитных очках.

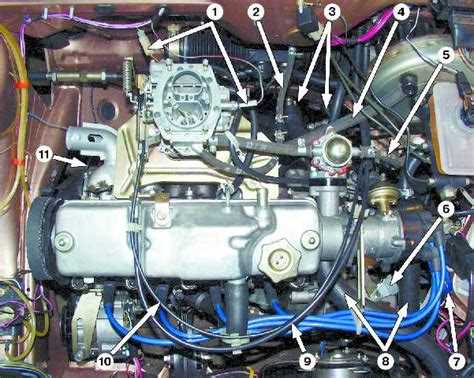

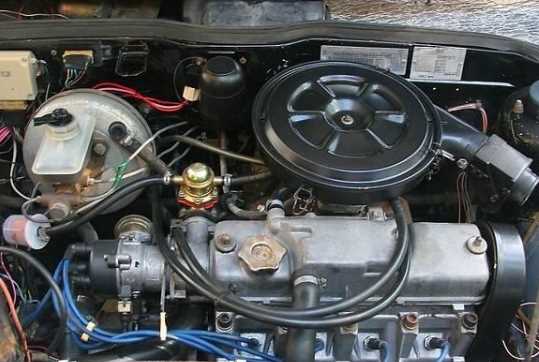

Демонтаж капота и навесного оборудования, мешающего снятию мотора
Для обеспечения свободного доступа к моторному отсеку первым делом демонтируется капот. Отключите клеммы от контактного разъема подкапотной лампы (если установлена), затем при помощи ключа на 13 открутите четыре болта крепления петель капота к кузову. Перед снятием рекомендуется пометить положение петель маркером, чтобы упростить установку.
После демонтажа капота переходите к навесному оборудованию. Сначала отсоедините аккумулятор и снимите его с полки. Открутите и снимите воздухофильтр, включая корпус и гофру. Далее отключите трос привода газа от дроссельного узла и освободите его из держателей.
Снимите генератор, ослабив натяжение ремня и открутив нижний и верхний болты крепления. Если установлен кондиционер или ГУР – отсоедините компрессор, не разгерметизируя систему, и аккуратно зафиксируйте его в стороне. Радиатор охлаждения снимать не обязательно, но желательно – это уменьшает риск повреждений. В таком случае слейте охлаждающую жидкость и открутите патрубки.
Снимите стартер, открутив два болта крепления к картеру сцепления. Также необходимо отсоединить все жгуты проводки, идущие к мотору – фишки с датчиков, форсунок, катушки зажигания, массы. Все разъемы промаркируйте или сфотографируйте для последующей сборки.
Открутите и уберите кронштейны и опоры, не входящие в состав самого двигателя, но мешающие его извлечению. Проверьте, чтобы ни один шланг или провод не остался присоединён. После этого можно переходить к отключению силовых агрегатов от трансмиссии и подготовке к извлечению мотора.

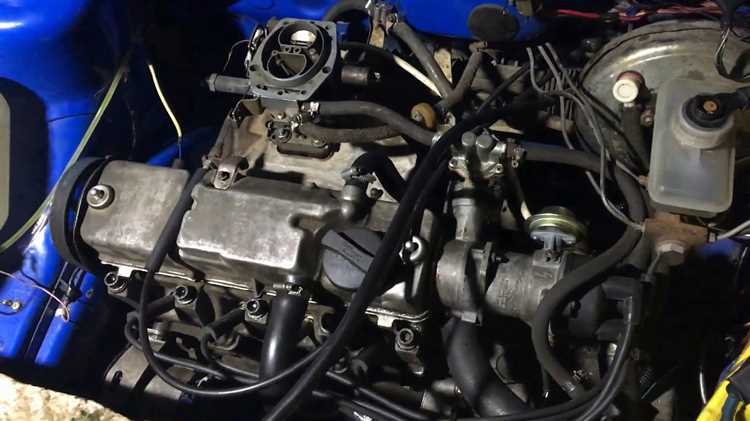

Как отсоединить топливные, электрические и вакуумные соединения двигателя
Перед началом отсоединения отключите аккумулятор, сняв клемму «минус». Это исключает короткие замыкания при работе с разъемами и проводкой.
Топливные соединения: открутите хомуты на подающем и обратном топливопроводах, находящихся на левой стороне двигателя у бензонасоса. Плотно зажмите шланги зажимами или пережмите их, чтобы предотвратить утечку топлива. Снимите шланги с металлических трубок, аккуратно покачивая их из стороны в сторону. Если установлен инжектор, дополнительно отключите топливную магистраль от рампы, нажав фиксатор быстросъемного соединения.
Электрические соединения: отключите разъемы жгута проводки от датчиков и исполнительных элементов: ДПДЗ, РХХ, ДМРВ, катушки зажигания, форсунок, датчика температуры ОЖ, генератора и стартера. Разъемы с защелками отстегивайте, не применяя усилия. Запоминайте расположение или маркируйте их. Проводку от генератора и стартера откручивайте ключами на 10 и 13, предварительно заизолировав открытые клеммы.
Вакуумные соединения: отсоедините тонкие шланги от вакуумного усилителя тормозов, регулятора давления топлива и корпуса дросселя. Обратите внимание на отсутствие трещин и отвердевания резины. Снимайте шланги аккуратно, без рывков, чтобы не повредить пластиковые штуцеры. При наличии тройников или клапанов снимайте их вместе с участками трубок.
После отсоединения всех систем осмотрите моторный отсек на предмет оставшихся подключений, включая провод массы двигателя и тросик акселератора, если установлен карбюратор.
Откручивание опор двигателя и опоры коробки передач
Перед началом работ необходимо установить автомобиль на ровную поверхность, зафиксировать задние колёса упорами и поднять переднюю часть машины на надёжные подпорки. Обесточьте аккумулятор, чтобы исключить случайное замыкание при работе в моторном отсеке.
Сначала демонтируйте воздушный фильтр и отсоедините все мешающие элементы, включая провода массы, чтобы обеспечить доступ к опорам. Правая опора двигателя расположена под генератором, крепится к кузову тремя болтами – откручивайте их ключом на 17, удерживая гайки с другой стороны рожковым ключом на 17. Откручивание начинайте снизу, предварительно поддомкратив двигатель через деревянный брусок под картер.
Левая опора крепится к лонжерону и блоку цилиндров. Для её демонтажа снимите колесо и подкрылок. Используйте головку на 19 и удлинитель. Болты крепления к кузову откручивайте в последнюю очередь, после ослабления соединения с двигателем.
Задняя опора коробки передач находится под основанием кулисы. Для доступа потребуется снять защиту картера. Крепёж – две гайки на шпильках и один болт. Используйте трещотку с головкой на 17. Перед снятием опоры убедитесь, что двигатель надёжно поддомкрачен, иначе возможен перекос трансмиссии.
После снятия всех опор проверьте состояние сайлентблоков. При наличии трещин или расслоений замените на новые, чтобы избежать вибраций и перекосов при установке двигателя обратно.

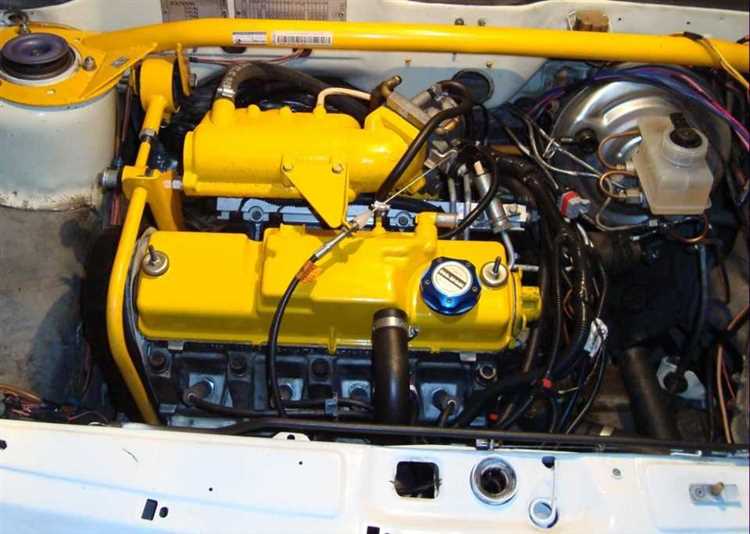

Использование тали или домкрата для извлечения двигателя из подкапотного пространства
Для безопасного и эффективного извлечения силового агрегата с ВАЗ 2109 оптимально использовать либо стационарную таль, либо гидравлический домкрат с самодельной рамой. Оба метода требуют предварительной подготовки и строгого соблюдения последовательности действий.
- Перед демонтажем отсоедините аккумулятор, топливопровод, троса, все разъёмы проводки, систему охлаждения и выхлопную трубу от приёмной части.
- Открутите опоры двигателя и КПП. Оставьте болты в проушинах, не вынимая их до момента подъёма.
При использовании тали:
- Закрепите таль на надёжной балке с грузоподъёмностью не менее 500 кг.
- Установите цепи или стропы на штатные проушины блока цилиндров. Не используйте нестандартные крепления – это может привести к срыву двигателя.
- Подъём выполняйте медленно, постоянно проверяя, не задевает ли двигатель кузов или элементы проводки.
- После выхода агрегата из подкапотного пространства отведите его в сторону и опустите на заранее подготовленную подставку или транспортировочную тележку.
При использовании домкрата:
- Соберите П-образную раму над моторным отсеком (высота не менее 1,5 м, ширина – около 1 м). Закрепите на ней цепной или рычажный подъёмник.
- Повторите крепление цепей к проушинам блока.
- Слегка натяните цепь, затем выверните болты опор двигателя и КПП полностью.
- Поднимайте мотор строго вертикально, избегая перекосов и рывков.
- После полного освобождения двигателя из моторного отсека перенесите его на безопасное расстояние и опустите на опору.
Никогда не извлекайте двигатель «на руках» или без надёжной точки опоры. Вес агрегата превышает 120 кг, что представляет серьёзную опасность при падении или перекосе.

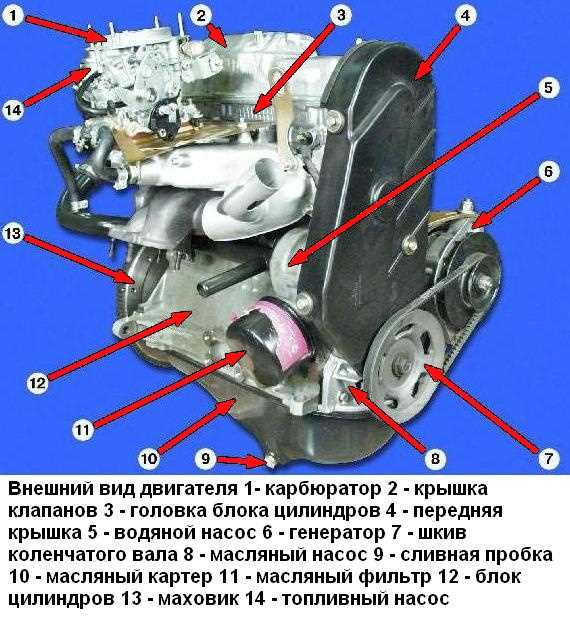

Осмотр и размещение снятого двигателя для дальнейшего ремонта или транспортировки
После того как двигатель ВАЗ 2109 снят с автомобиля, необходимо тщательно осмотреть его состояние. В первую очередь, проверьте наличие внешних повреждений, таких как трещины, вмятины и изношенные элементы. Осмотрите крышку головки блока цилиндров, картер и другие элементы на предмет утечек масла и охлаждающей жидкости. Особое внимание стоит уделить поддону картера и шлангам, так как при длительной эксплуатации они могут подвергаться механическому повреждению.
Для предотвращения дальнейших повреждений важно правильно разместить снятый двигатель. Используйте подходящую площадку или подставку с хорошей устойчивостью. Рекомендуется ставить двигатель в вертикальном положении, чтобы избежать давления на элементы трансмиссии. Убедитесь, что двигатель не находится в зоне с высокой влажностью или экстремальными температурными условиями, так как это может привести к коррозии металлических частей.
Если двигатель нужно транспортировать, для этого следует использовать специальные приспособления, такие как транспортировочные тележки или каркасные конструкции. Обеспечьте надежную фиксацию двигателя, чтобы он не двигался во время транспортировки. Также учитывайте вес двигателя – для его перемещения следует использовать оборудование с соответствующей грузоподъемностью, чтобы избежать повреждений конструкции или травм при его подъеме и транспортировке.
Перед тем как приступать к ремонту, удалите все жидкости из двигателя, такие как масло и антифриз, так как их присутствие может затруднить диагностику и ремонт. Поместите двигатель в хорошо освещенном помещении, где будет достаточно места для работы, чтобы минимизировать риски повреждения внешних элементов.
