Генератор на ВАЗ 2109 отвечает за обеспечение стабильной работы электрических систем автомобиля и зарядку аккумулятора. При выходе из строя появляется снижение напряжения в бортовой сети, тусклый свет фар и проблемы с запуском двигателя. Если диагностирована неисправность, необходима замена или ремонт генератора, для чего потребуется его демонтаж.
Перед началом работы необходимо обесточить систему – отключить минусовую клемму аккумулятора. Это обязательная мера безопасности, особенно при работе с элементами генератора, который напрямую подключён к электросети автомобиля. Работы удобнее проводить при наличии ямы или эстакады, так как доступ к нижним креплениям ограничен.
Генератор крепится к двигателю с помощью двух основных болтов: верхнего натяжного и нижнего сквозного. Для снятия потребуется ключ на 13, трещотка с удлинителем и рожковый ключ на 17. Также потребуется ослабить или снять приводной ремень – на ВАЗ 2109 он не имеет автоматического натяжителя, поэтому регулировка и снятие производятся вручную.
Рекомендуется заранее приготовить новые шайбы и гайки, так как штатные элементы крепления могут быть повреждены коррозией. Также следует оценить состояние ремня генератора: при малейших признаках износа его лучше заменить, чтобы не возвращаться к процедуре повторно.
Подготовка инструментов и отключение аккумулятора
Для демонтажа генератора на ВАЗ 2109 потребуется следующий набор инструментов:
- ключ на 10 – для снятия клемм с аккумулятора;
- ключи на 13 и 17 – для откручивания крепежных болтов генератора и натяжного устройства;
- торцовая головка на 19 – для болта регулировочной планки;
- трещотка с удлинителем – для удобства работы в труднодоступных местах;
- плоская отвертка – для отсоединения проводов от генератора;
- перчатки с нескользящей поверхностью – для безопасного удержания инструментов.
Перед началом работ необходимо полностью обесточить электрооборудование. Для этого:
- заглушите двигатель и извлеките ключ из замка зажигания;
- откройте капот и зафиксируйте его штатным упором;
- ключом на 10 ослабьте гайку на минусовой клемме аккумулятора;
- снимите клемму, отодвинув её в сторону так, чтобы исключить случайный контакт;
- при необходимости – заизолируйте конец провода, чтобы избежать короткого замыкания при прикосновении к массе.
Не приступайте к снятию генератора без предварительного отключения аккумулятора – это исключает риск короткого замыкания при отсоединении питающих проводов.
Доступ к генератору: демонтаж защитных элементов
Снимите пластиковый кожух воздушного фильтра. Для этого открутите четыре фиксирующих винта с помощью крестовой отвертки и отсоедините резиновый патрубок. Отведите корпус фильтра в сторону, чтобы не мешал при дальнейших операциях.
Открутите переднюю часть защитного щита картера двигателя, если он установлен. Используйте ключ на 10 или 13 в зависимости от крепежа. Снимите металлическую защиту полностью, чтобы получить доступ снизу к натяжителю ремня генератора и нижнему креплению.
Отсоедините пластиковый пыльник, закрывающий приводной ремень. Он удерживается на клипсах или саморезах – аккуратно извлеките крепеж, не повредив пластик. При наличии защиты моторного отсека с боков – демонтируйте её, отогнув крепления.
Проверьте, чтобы не было мешающих жгутов проводки или шлангов. При необходимости временно зафиксируйте их хомутами или отведите в сторону. После выполнения этих шагов генератор становится полностью доступен для демонтажа.

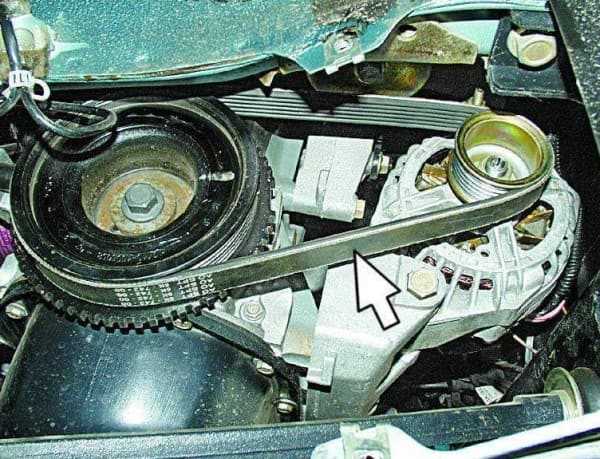

Ослабление и снятие приводного ремня генератора
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при манипуляциях с генератором.
- Ключом на 13 ослабьте нижний болт крепления генератора к натяжной планке. Болт должен свободно вращаться, но не выкручен полностью.
- Ключом на 17 ослабьте верхний осевой болт крепления генератора к кронштейну двигателя. Это даст генератору возможность двигаться внутрь, к блоку цилиндров.
- С помощью монтажки или монтировки аккуратно сдвиньте корпус генератора к двигателю, чтобы ремень ослабился. Следите, чтобы не повредить корпус или крыльчатку.
- Снимите ремень с шкива генератора. При необходимости прокрутите шкив коленвала вручную за гайку (ключ на 19), чтобы облегчить снятие.
- Проверьте состояние ремня: отсутствие трещин, расслоений, потертостей. Изношенный ремень обязательно замените.
Если ремень туго снимается даже при полном ослаблении креплений, проверьте, не закисла ли натяжная планка. В этом случае обработайте соединения проникающей смазкой и аккуратно расшевелите узел.

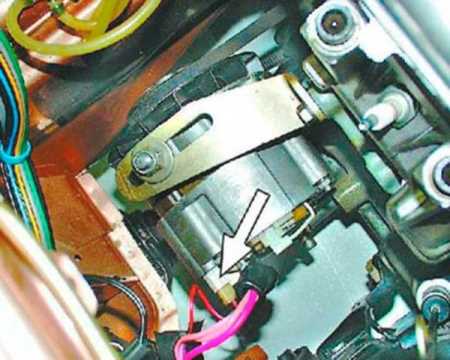

Отключение электрических разъёмов от генератора
Перед отсоединением проводки снимите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Используйте ключ на 10, избегая контакта с металлическими частями кузова.

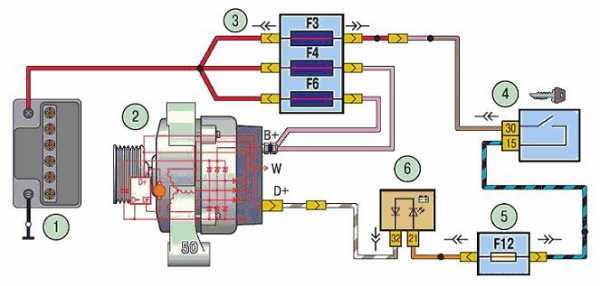

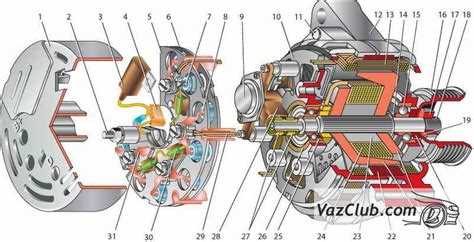

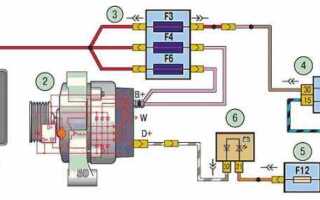

На генераторе ВАЗ 2109 три электрических подключения: основная силовая клемма, контакт «D+» и разъём возбуждения. Силовой провод закреплён гайкой – открутите её ключом на 13, удерживая провод за изоляцию, не допуская его проворачивания.
Разъём «D+» (провод на лампу зарядки) извлекается с лёгким усилием. Для этого нажмите на фиксатор пластикового корпуса и аккуратно вытяните разъём, избегая рывков – пластиковая часть может треснуть.
Провод возбуждения подключён через плоский контакт, защищённый резиновым кожухом. Снимите кожух и аккуратно вытащите контакт, придерживая за основание. Не тяните за сам провод – велик риск обрыва или повреждения контакта.
После отключения убедитесь, что все провода отведены в сторону и не касаются металлических элементов или движущихся частей.
Откручивание крепёжных болтов генератора
Для начала отсоединяется натяжной болт крепления генератора к регулировочной планке. Используется ключ на 13. Болт выкручивается полностью, чтобы освободить возможность перемещения корпуса генератора.
Затем откручивается нижний болт крепления к кронштейну двигателя. Здесь необходим ключ на 19. Болт может быть туго затянут, поэтому рекомендуется использовать вороток с удлинителем. Головка болта обращена к передней части автомобиля, гайка находится сзади – потребуется придерживать её вторым ключом.
После ослабления креплений генератор наклоняется к двигателю, чтобы ослабить натяжение ремня. Только после этого можно полностью вынуть оба болта. При этом важно следить, чтобы генератор не упал, особенно если он уже отсоединён от проводки.
При демонтаже болтов обращайте внимание на состояние резьбы и втулок. При наличии следов износа или коррозии замените крепёж. Повторное использование повреждённых болтов может привести к вибрациям и выходу генератора из строя.

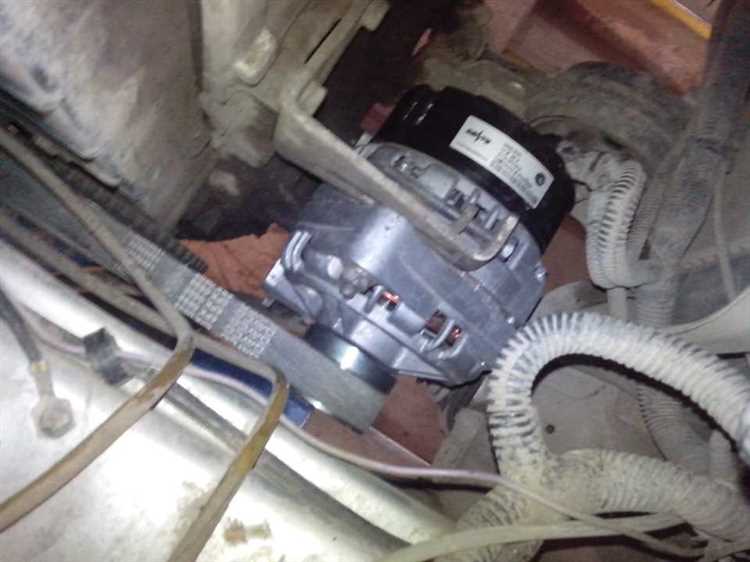

Извлечение генератора из моторного отсека
Перед началом работы отсоедините аккумулятор, чтобы избежать короткого замыкания. Для этого открутите минусовую клемму и уберите ее в сторону.
Следующим шагом снимите пластиковый кожух, защищающий генератор. Используйте головку на 10 для откручивания болтов, которые удерживают его на месте. После этого аккуратно снимите кожух, чтобы обеспечить свободный доступ к генератору.
Далее, ослабьте натяжение ремня генератора. Для этого открутите натяжной ролик с помощью ключа на 13. После ослабления ремня снимите его с шкива генератора.
Теперь перейдите к креплению генератора. Сначала открутите верхний болт с помощью ключа на 13, затем ослабьте нижний болт с того же ключа. Если болты туго держат, применяйте WD-40 или подобное средство для облегчения откручивания.
После ослабления болтов осторожно выньте генератор из монтажного места. Для этого слегка наклоните его, чтобы освободить от креплений и проводов.
Генератор снят, и можно переходить к дальнейшему осмотру или замене детали.

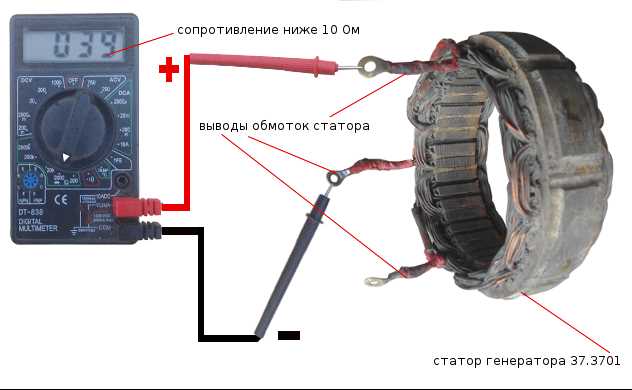

Проверка креплений и состояния проводки после демонтажа
После снятия генератора с ВАЗ 2109 важно тщательно проверить крепления и проводку, чтобы избежать возможных проблем при установке нового компонента.
Прежде всего, осмотрите все крепежные элементы, которые удерживали генератор. Обычно это два болта, которые нужно проверить на наличие повреждений или признаков коррозии. Если болты имеют ржавчину или деформацию, их следует заменить. Важно, чтобы болты были правильно затянуты при последующей установке нового генератора, так как слабое крепление может привести к его поломке.
- Проверьте состояние кожухов, которые защищают проводку. Если на них имеются повреждения или трещины, их необходимо заменить.
- Осмотрите саму проводку на наличие следов перегрева или износа. Проводка должна быть целой, без обнаженной медной жилы. Если обнаружены повреждения, следует изолировать или заменить поврежденные участки.
- Особое внимание уделите разъемам. Со временем они могут загрязняться или окисляться. Очистите их от грязи и, если необходимо, примените контактную смазку для улучшения проводимости.
При осмотре проводки также проверьте состояние ремня генератора. Износ ремня может свидетельствовать о неправильной натяжке или дефектах в натяжном механизме. Неправильно натянутый ремень может повлиять на работу генератора и привести к его преждевременному выходу из строя.
После того как все детали проверены, можно переходить к установке нового генератора, убедившись, что все компоненты находятся в исправном состоянии.
Указания по установке нового генератора на место снятого
Перед установкой нового генератора убедитесь, что он подходит для вашего автомобиля (модель ВАЗ 2109). Совместимость с двигателем и крепежными отверстиями обязательна.
Начните с подготовки места для установки. Очистите крепежные элементы и места, где будет закреплен генератор, от грязи и ржавчины. Это поможет избежать проблем при фиксации нового устройства.
Подготовьте новый генератор, убедившись в наличии всех необходимых элементов: кронштейнов, гаек и прокладок. Убедитесь, что шкив на генераторе исправен и не имеет повреждений.
Установите генератор на место, начиная с нижнего крепежа. Зафиксируйте его с помощью гайки, но не затягивайте до конца, чтобы в дальнейшем можно было корректировать положение генератора.
После этого установите верхнюю опору генератора. Затяните крепеж, контролируя правильность его расположения. Убедитесь, что генератор не касается других компонентов двигателя и не препятствует их движению.
Установите ремень на шкив генератора, следя за его натяжением. Ремень должен быть натянут так, чтобы при нажатии на него пальцем он слегка прогибался. Недостаточное или чрезмерное натяжение может привести к быстрому износу или недостаточной работе генератора.
Затяните все крепежи до конца. После установки нового генератора проверьте его работу, запустив двигатель. Следите за работой системы зарядки и проверьте напряжение на выходе генератора.
Если генератор работает корректно, установка завершена. Если возникли проблемы с зарядкой, проверьте правильность подключения проводки и натяжение ремня.
Вопрос-ответ:
Как правильно снять генератор на ВАЗ 2109?
Для снятия генератора на ВАЗ 2109 необходимо выполнить несколько шагов. Сначала отсоедините отрицательную клемму аккумулятора. Затем снимите ремень генератора, ослабив натяжной ролик. После этого открутите крепежные болты генератора, чтобы освободить его от креплений. Поставьте под генератор опору, чтобы снять его с места установки, и аккуратно извлеките агрегат.
Что нужно делать, если не удается снять ремень с генератора на ВАЗ 2109?
Если ремень генератора не поддается снятию, возможно, его натяжение слишком велико. Для решения этой проблемы необходимо ослабить натяжной ролик с помощью специального ключа или отвертки. Постепенно ослабляйте натяжение ремня, чтобы легко его снять. Иногда бывает полезно немного покачать ремень или помочь ему выходить, потянув в сторону.
Какие инструменты нужны для снятия генератора на ВАЗ 2109?
Для снятия генератора на ВАЗ 2109 потребуется несколько базовых инструментов: ключи на 13, 10, а также отвертки и трещотка. Также стоит иметь под рукой ручной натяжной ключ для ремня и, возможно, головку для работы с болтами. Обязательно возьмите инструмент с достаточной длиной рукоятки для удобства.
Могу ли я снять генератор на ВАЗ 2109 без помощи автосервиса?
Да, снять генератор на ВАЗ 2109 можно самостоятельно, если вы обладаете базовыми навыками работы с автомобилем и нужными инструментами. Важно соблюдать последовательность действий и внимательно следить за состоянием компонентов при разборке. Убедитесь, что у вас есть все необходимые инструменты и что вы следуете инструкции для предотвращения повреждений.
Как долго обычно занимает снятие генератора на ВАЗ 2109?
Процесс снятия генератора на ВАЗ 2109 в среднем занимает около 1-2 часов, в зависимости от вашего опыта и наличия инструментов. Важно не спешить и тщательно следовать каждому этапу. Если вы новичок, на выполнение этой работы может уйти немного больше времени, особенно на первый раз.
