Генератор на ВАЗ 2114 обеспечивает питание всех электрических систем и зарядку аккумулятора. При его выходе из строя наблюдаются перебои в работе электрооборудования, мигает контрольная лампа аккумулятора, а напряжение в сети падает ниже нормы. Замена или демонтаж генератора требует соблюдения определённого порядка действий и инструментов, которые должен иметь под рукой каждый автовладелец.
Перед началом работ необходимо отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Для демонтажа генератора потребуется ключ на 10 для снятия защитной крышки, ключ на 13 для ослабления натяжного болта, а также торцовый ключ на 17 для откручивания крепёжных болтов корпуса генератора.
Генератор крепится к двигателю в трёх точках: верхнее крепление натяжного болта, нижний фиксирующий болт и точка подключения массы. Необходимо поочерёдно ослабить и извлечь каждый крепёж, не повреждая провода. Особое внимание следует уделить снятию разъёма питания и управляющего провода – при демонтаже они могут быть хрупкими от старения.
Снять генератор проще, если предварительно демонтировать воздухозаборник и освободить пространство вокруг ремня. После снятия генератора стоит сразу проверить состояние шкива, щёток и подшипников. Установка нового или отремонтированного агрегата выполняется в обратной последовательности с обязательной регулировкой натяжения ремня привода генератора.
Какие инструменты понадобятся для демонтажа генератора ВАЗ 2114
Для снятия генератора с ВАЗ 2114 потребуется набор инструментов, обеспечивающих доступ к крепежам и электроконтактам без повреждений. Все работы следует выполнять на охлаждённом двигателе с отключённой аккумуляторной батареей.
- Ключ на 10 – для отсоединения провода «массы» от аккумулятора и снятия мелких крепежей.
- Ключ на 13 – откручивается крепление генератора к кронштейну и натяжной болт.
- Ключ на 17 – используется для откручивания нижнего болта крепления генератора к двигателю.
- Трещотка с удлинителем и головками 10, 13, 17 – облегчает работу в труднодоступных местах.
- Отвёртка плоская – для отсоединения разъёмов и сдвига натяжного ролика при необходимости.
- Шестигранник на 5 мм – при наличии генератора с крепёжами под внутренний шестигранник.
- Пассатижи – для снятия клемм и удержания гайки при откручивании контактов.
- Светодиодный фонарь – улучшает видимость в моторном отсеке при слабом освещении.
Наличие всех перечисленных инструментов позволит выполнить демонтаж без лишних усилий и риска повреждения элементов системы зарядки.
Как отключить аккумулятор перед снятием генератора
Перед началом работ выключите зажигание и убедитесь, что ключ извлечён из замка. Это исключает случайную подачу напряжения на проводку.
Откройте капот и найдите аккумуляторную батарею – она расположена с левой стороны моторного отсека. Вам потребуется ключ на 10.
Плюсовую клемму отключать не требуется – достаточно разорвать цепь по «минусу», чтобы обесточить бортовую сеть. Это предотвратит короткое замыкание при демонтаже генератора.
После отключения минусовой клеммы проверьте отсутствие напряжения на клеммах генератора с помощью мультиметра – показания должны быть ноль.

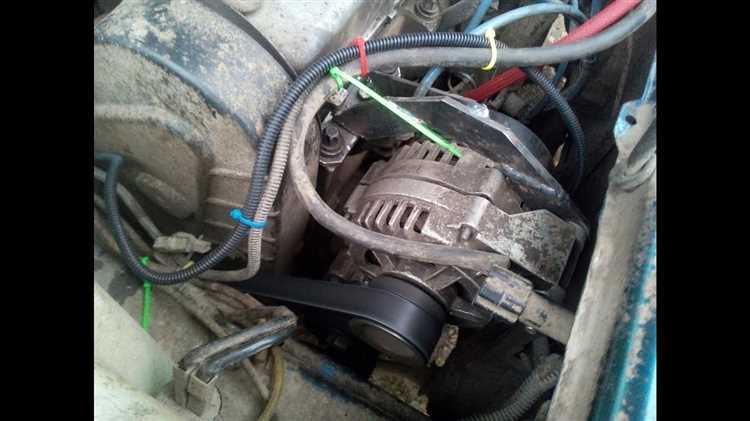

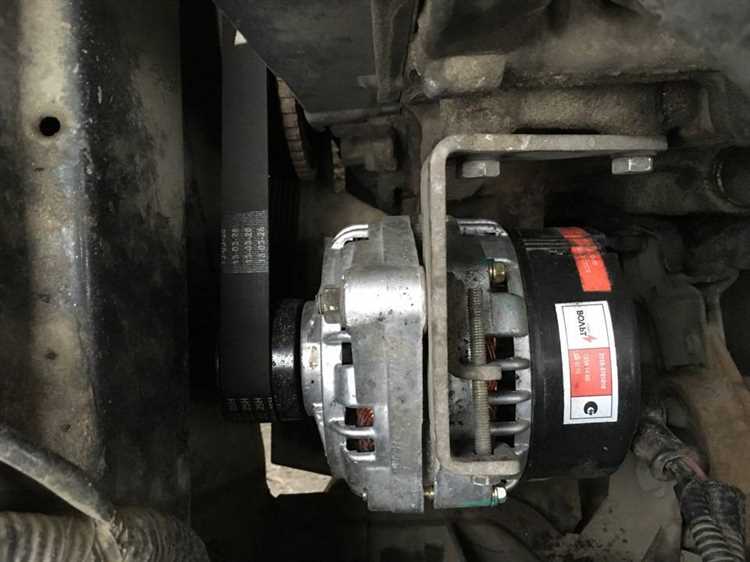

Где находится генератор на ВАЗ 2114 и как к нему подступиться
Генератор на ВАЗ 2114 установлен в передней части двигателя, с правой стороны по ходу движения автомобиля, ниже коллектора впуска. Он закреплён на кронштейне к блоку цилиндров и приводится в движение ремнём от коленвала. Добраться до него можно как сверху, так и снизу, но нижний доступ удобнее для демонтажа.
Перед началом работ необходимо снять клемму «минус» с аккумулятора, чтобы исключить короткое замыкание. Затем демонтируется воздушный фильтр с корпусом – он перекрывает доступ сверху. Также потребуется снять правое колесо и защиту двигателя (если установлена), чтобы получить доступ снизу.
Оптимально использовать яму или подъемник – это существенно облегчает процесс. Через нижний проём легко дотянуться до крепёжных болтов, разъёмов и натяжителя ремня. Необходимо иметь набор ключей (на 10, 13, 17) и торцевую головку с удлинителем для удобства откручивания нижних болтов генератора.
Важно помнить: генератор крепится в трёх точках, а натяжение ремня регулируется через поворот корпуса по дуге кронштейна. Чтобы не повредить проводку, перед снятием отсоединяются все провода и фишки – питание и управляющий провод. После этого можно приступать к откручиванию креплений и извлечению генератора вниз.
Как снять ремень генератора без повреждений
На ВАЗ 2114 используется клиновой ремень с автоматическим или ручным натяжением (в зависимости от модификации генератора). Для демонтажа ремня с ручным натяжителем потребуется ослабить натяжной болт и болт крепления генератора к кронштейну. Используйте головку на 13 мм. Слегка отклоните корпус генератора в сторону двигателя, чтобы ослабить натяжение.
Если установлен автоматический натяжитель, потребуется ключ на 17 мм. Поверните ролик натяжителя против часовой стрелки, удерживая его в этом положении, и аккуратно снимите ремень с шкивов.
Снимая ремень, избегайте перекручивания и резких движений. Не тяните за него с усилием – это может повредить армированные волокна. Следите, чтобы не задеть острые элементы моторного отсека, особенно в районе вентилятора радиатора и крышки ГРМ.
После снятия осмотрите ремень: наличие поперечных трещин, масляных пятен или нарушений геометрии говорит о необходимости замены. Если ремень в порядке, храните его в сухом месте, избегая сгибания и контакта с техническими жидкостями.

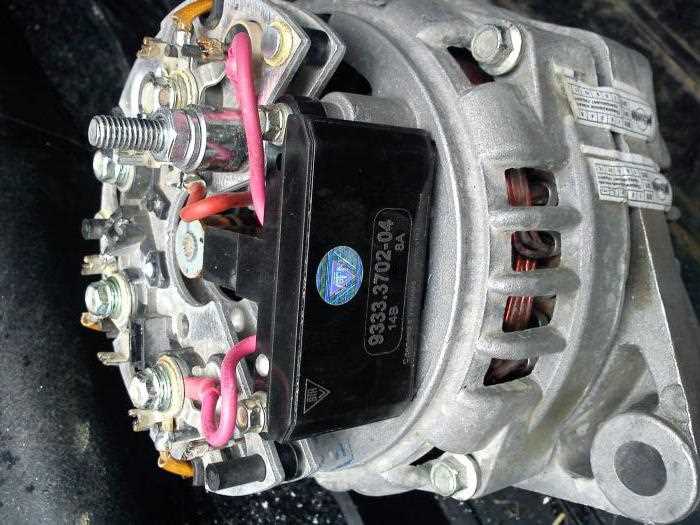

Как отсоединить разъёмы и провода от генератора
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при демонтаже.
Первым делом найдите толстый провод с кольцевым наконечником, подключённый к выходной клемме генератора (обычно это болт с гайкой на 13 мм). Используя гаечный ключ, аккуратно открутите гайку и снимите наконечник провода. Проследите, чтобы провод не касался металлических частей кузова.
Затем перейдите к разъёму регулятора напряжения. Он расположен на задней части генератора и представляет собой пластиковую колодку с защёлкой. Нажмите на фиксатор и аккуратно вытяните разъём из гнезда, стараясь не повредить контакты и проводку.
Если генератор оснащён проводом от контрольной лампы, найдите тонкий провод с отдельным наконечником или клеммой. Снимите его, потянув строго в осевом направлении. Не используйте силу – при закисании лучше предварительно обработать соединение проникающей смазкой.
Убедитесь, что все провода отведены в сторону и не мешают дальнейшему демонтажу генератора.

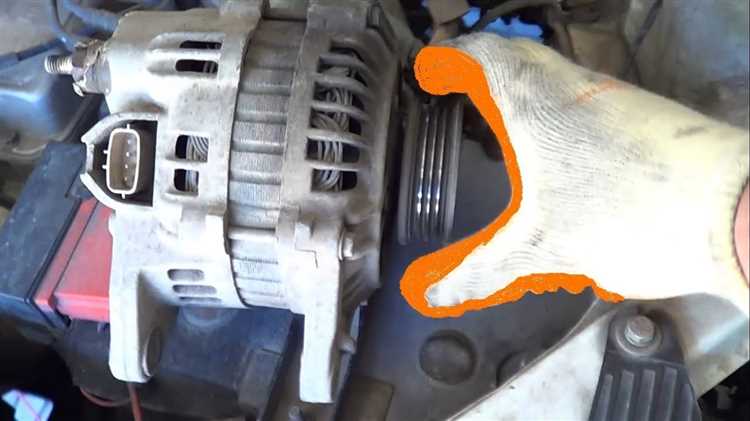

Как открутить крепления генератора и вытащить его с посадочного места
Для снятия генератора с ВАЗ 2114 необходимо открутить его крепления и аккуратно извлечь из посадочного места. Процесс состоит из нескольких этапов, которые важно выполнить последовательно для безопасного извлечения устройства.
1. Подготовка: перед началом работ отсоедините минусовую клемму аккумулятора, чтобы избежать коротких замыканий и других электрических проблем.
2. Снятие ремня привода генератора:
- Открутите натяжной ролик ремня с помощью ключа на 13 или 15.
- Ослабьте натяжение ремня и снимите его с шкива генератора.
3. Откручивание креплений генератора:
- Генератор крепится на двух основных болтах: один из них расположен сверху, а второй – снизу.
- Используйте ключ на 13 или 15 для ослабления болтов.
- Открутите верхний болт крепления с осторожностью, чтобы не повредить корпус генератора.
- Далее открутите нижний болт. Он может быть немного сложнее для доступа, поэтому используйте удлинитель для ключа, чтобы облегчить процесс.
4. Освобождение генератора:
- После того как все болты будут откручены, аккуратно извлеките генератор из его посадочного места.
- Обратите внимание на расположение проводов, чтобы не повредить их при снятии устройства.
5. Завершение работы: после снятия генератора рекомендуется проверить состояние его креплений и электрических соединений на наличие износа или повреждений.

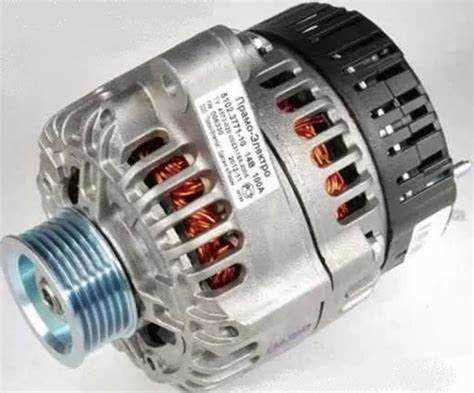

Как проверить снятый генератор на износ и неисправности
Для проверки генератора на износ и неисправности необходимо тщательно осмотреть его и выполнить несколько ключевых тестов. Начните с визуального осмотра. Проверьте корпус генератора на наличие трещин, повреждений, следов перегрева или коррозии. Особое внимание уделите контактам проводки – они не должны быть окислены или повреждены.
Далее проверьте подшипники генератора. Поверните шкив вручную. Если чувствуете тугость, слышите посторонний шум или обнаруживаете люфт, это может свидетельствовать о повреждении подшипников, которые нуждаются в замене.
Проверьте диодный мост с помощью тестера в режиме измерения диодов. Пропустите ток через каждый диод в обе стороны. В одном направлении он должен пропускать ток, в другом – блокировать. Если диоды не работают правильно, это приведет к неправильной зарядке аккумулятора.
Затем проведите тест на износ щеток. Проверьте их длину и состояние. Если щетки слишком короткие или изношенные, они не смогут обеспечивать надлежащее сцепление с коллектором, что приведет к снижению производительности генератора.
Проверьте коллектор ротора на наличие следов износа или загрязнений. Поверхность коллектора должна быть гладкой, без глубоких борозд и темных пятен. Для проверки можно аккуратно пройтись по нему наждачной бумагой средней зернистости.
После выполнения всех тестов и осмотров вы сможете определить, нуждается ли генератор в ремонте или замене отдельных частей. Если обнаружены серьезные неисправности, лучше обратиться к специалисту для дальнейшей диагностики и ремонта.
Как установить генератор обратно и правильно натянуть ремень
Перед установкой ремня осмотрите его на наличие повреждений. Ремень не должен быть изношен, иначе даже правильная натяжка не обеспечит должную работу. Начинайте с установки ремня на шкивы генератора, водяного насоса и коленчатого вала. Убедитесь, что ремень правильно сидит в канавках шкивов и не перекручен.
Для натяжки ремня используйте натяжной механизм. Для большинства автомобилей ВАЗ 2114 он оснащён натяжным болтом. Поверните его по часовой стрелке до тех пор, пока ремень не будет натянут. Правильный натяг можно проверить, нажав на ремень в центре между двумя шкивами. Он должен прогибаться на 1-2 см при средней силе нажатия. Если прогиб слишком мал или велик, отрегулируйте натяжку.
После правильной установки ремня и генератора проверьте работу устройства на холостых оборотах двигателя. В идеале генератор должен работать бесшумно, без рывков или посторонних звуков. При необходимости повторно проверьте натяжение ремня через несколько дней после эксплуатации, так как он может немного ослабнуть.
Вопрос-ответ:
Как правильно снять генератор с ВАЗ 2114?
Чтобы снять генератор с ВАЗ 2114, начните с отсоединения отрицательной клеммы аккумулятора, чтобы избежать короткого замыкания. Затем ослабьте натяжение ремня генератора с помощью натяжного ролика. После этого открутите все крепежные болты и гайки, которые удерживают генератор на месте. Аккуратно извлеките его, избегая повреждений проводки и других компонентов.
Нужно ли снимать аккумулятор перед снятием генератора с ВАЗ 2114?
Да, перед снятием генератора с автомобиля всегда нужно отсоединять аккумулятор. Это необходимо для предотвращения случайного короткого замыкания или повреждения электрических систем автомобиля. Лучше всего сначала отсоединить отрицательную клемму, чтобы обеспечить безопасность при работе с электропроводкой.
Как ослабить ремень генератора на ВАЗ 2114?
Чтобы ослабить ремень генератора на ВАЗ 2114, используйте специальный ключ или инструмент для натяжного ролика. С помощью этого инструмента ослабьте натяжение ролика, что позволит ремню свободно двигаться. Это необходимо для того, чтобы снять ремень и получить доступ к генератору для его демонтажа.
Какие инструменты понадобятся для снятия генератора с ВАЗ 2114?
Для снятия генератора с ВАЗ 2114 вам понадобятся следующие инструменты: гаечные ключи, отвертки, возможно, разводной ключ для натяжного ролика ремня. Также может понадобиться набор головок для откручивания болтов крепления генератора. Желательно иметь под рукой фонарик, чтобы хорошо видеть труднодоступные места.
Как правильно установить новый генератор на ВАЗ 2114?
Для установки нового генератора на ВАЗ 2114 нужно выполнить все действия в обратной последовательности. Сначала установите генератор на место, закрепите его с помощью болтов. Затем натяните ремень, используя натяжной ролик. После этого подключите провода к генератору и убедитесь в правильности их установки. Закончите работу подключением аккумулятора и проверкой работы нового устройства.
Как правильно снять генератор с ВАЗ 2114, если у меня нет опыта?
Для снятия генератора с ВАЗ 2114, первым делом необходимо отключить аккумулятор. Затем отсоедините ремень привода генератора, для чего ослабьте натяжитель ремня. После этого открутите болты, крепящие генератор к кронштейну. Обратите внимание на то, чтобы не повредить провода, подключенные к генератору. Аккуратно снимите генератор, стараясь не повредить другие детали. Для первого раза рекомендуется записывать последовательность действий или работать с помощником.
Почему важно правильно снимать генератор с ВАЗ 2114 и какие ошибки могут возникнуть?
Правильное снятие генератора необходимо для того, чтобы избежать повреждений как самого генератора, так и других компонентов автомобиля. Ошибки могут включать неправильное отсоединение аккумулятора, что может привести к короткому замыканию, или повреждение ремня привода при неаккуратном его снятии. Невнимательность при откручивании болтов крепления также может привести к затруднениям при установке нового генератора. Кроме того, неправильное подключение проводов после установки может вызвать сбои в работе электрической системы автомобиля. Важно придерживаться инструкции и по возможности проконсультироваться с опытным механиком.
