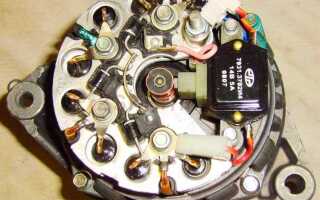

Генератор на ВАЗ 2107 с инжекторной системой впрыска обеспечивает стабильное электропитание всех систем автомобиля, включая ЭБУ, топливный насос и датчики. При его неисправности часто наблюдаются провалы напряжения, ошибки по питанию и нестабильная работа двигателя. Поэтому замена или демонтаж генератора требует точного соблюдения последовательности действий и предварительной диагностики.
На инжекторных модификациях ВАЗ 2107 (двигатель ВАЗ-2104 инжекторного типа, объем 1.6 л) генератор установлен на кронштейне с правой стороны двигателя и крепится тремя болтами. Он соединён с шкивом коленвала клиновым ремнём, натяжение которого регулируется отдельно. Перед началом работ необходимо обесточить систему, отсоединив «минус» аккумулятора, и подготовить ключи на 10, 13 и 19 мм, а также набор шестигранников.
Важно: при снятии генератора на инжекторной версии необходимо учитывать наличие дополнительных разъёмов питания и управляющих цепей, включая провод возбуждения с ЭБУ. Неаккуратное отключение может привести к короткому замыканию или повреждению электроники. Проверка состояния разъёмов и целостности проводки перед демонтажем обязательна.
Необходимые инструменты и подготовка автомобиля к работе
Для демонтажа генератора на ВАЗ 2107 с инжекторным двигателем потребуется комплект ключей: рожковый на 10, 13 и 19 мм, трещотка с головками на 10 и 13 мм, удлинитель и кардан. Также пригодится отвёртка с плоским жалом для отсоединения разъёмов и хомутов.
Отключить минусовую клемму аккумулятора – обязательное условие, чтобы исключить короткое замыкание при работе с проводкой. Автомобиль устанавливается на ровной площадке, под передние колёса подкладываются противооткатные упоры. При необходимости удобства доступа со стороны днища, используется домкрат и надёжные подставки.
Перед началом работ снять ремень генератора, ослабив натяжной болт и крепление генератора к кронштейну. Разъёмы на генераторе отключаются аккуратно: большой питающий провод удерживается гайкой на 13 мм, малый управляющий – защёлкой. При наличии грязи или масла в районе генератора очистить поверхность ветошью или аэрозольным очистителем.

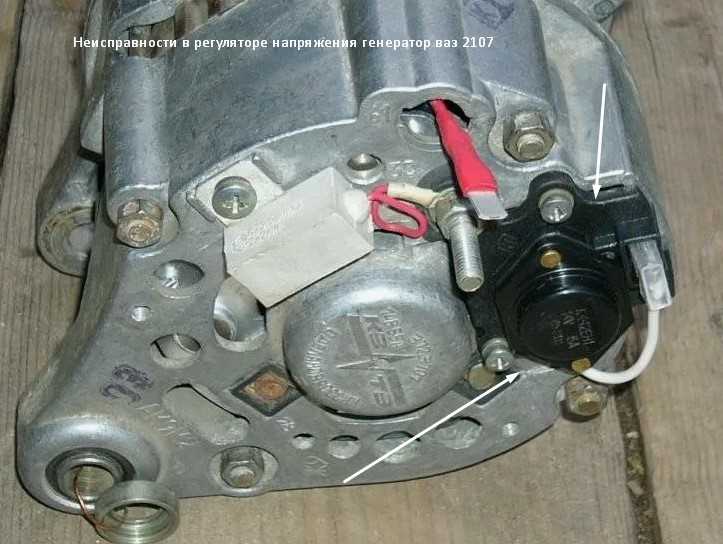

Отключение аккумуляторной батареи и обеспечение безопасности
Перед демонтажем генератора на ВАЗ 2107 с инжекторным двигателем необходимо полностью обесточить бортовую сеть. В первую очередь отсоединяется минусовая клемма аккумулятора. Используйте рожковый ключ на 10 мм, поворачивая гайку против часовой стрелки. После ослабления зажима аккуратно снимите клемму и изолируйте её, исключив случайный контакт с кузовом.
Инжекторная система чувствительна к скачкам напряжения. Даже кратковременное замыкание может повредить контроллер управления двигателем (ЭБУ) или силовые ключи в блоке предохранителей. При отключении аккумулятора не прикасайтесь одновременно к двум клеммам и избегайте работы в металлических часах или с кольцами на руках – возможен пробой на массу.
Если автомобиль недавно эксплуатировался, проверьте температуру генератора и прилегающих узлов. Металл может сохранять высокую температуру до 30 минут после остановки двигателя. Работайте в перчатках с диэлектрическим покрытием, чтобы исключить случайный контакт с оголёнными проводами.
Дополнительно рекомендуется вынуть ключ из замка зажигания и подождать не менее 60 секунд до начала работ. Это необходимо для завершения работы реле и отключения питания ЭБУ, чтобы избежать ошибок в памяти контроллера.

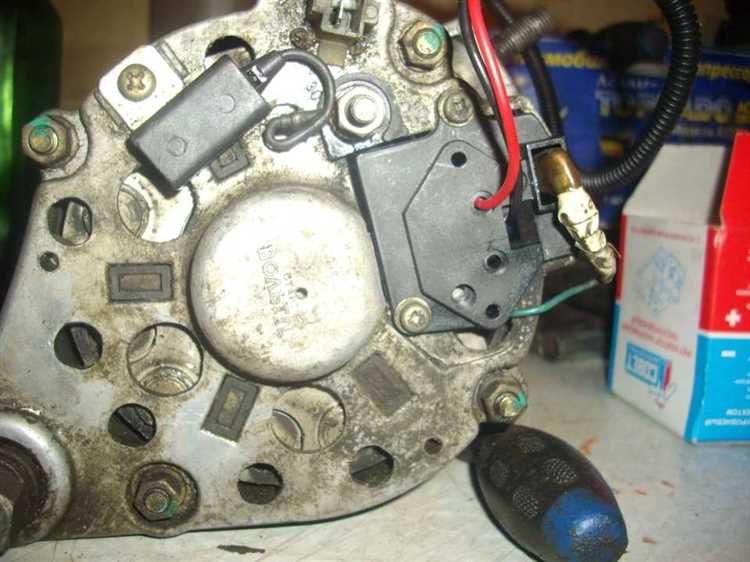

Демонтаж защитных элементов и доступ к генератору
Перед началом работ отключается «масса» аккумулятора во избежание короткого замыкания. Затем демонтируется пластиковая защита двигателя, если она установлена. Для этого откручиваются крепежные винты по периметру защиты с помощью головки на 10 мм.
Далее отсоединяется передняя правая часть грязезащитного подкрылка. Необходимо вывернуть саморезы крепления подкрылка к кузову и аккуратно отогнуть его в сторону, обеспечив доступ к нижнему креплению генератора.
Для удобства рекомендуется снять воздушный фильтр в сборе. Отсоединяется патрубок от дроссельного узла, затем откручиваются две гайки крепления корпуса фильтра. После снятия освобождается верхняя часть моторного отсека, открывая прямой доступ к натяжному ролику и переднему болту генератора.
Также необходимо демонтировать ремень привода генератора. С помощью ключа на 17 мм ослабляется натяжной болт ролика, затем ролик отводится в сторону, и ремень снимается с шкивов.
После выполнения этих операций генератор становится доступен для откручивания основных креплений и последующего снятия.

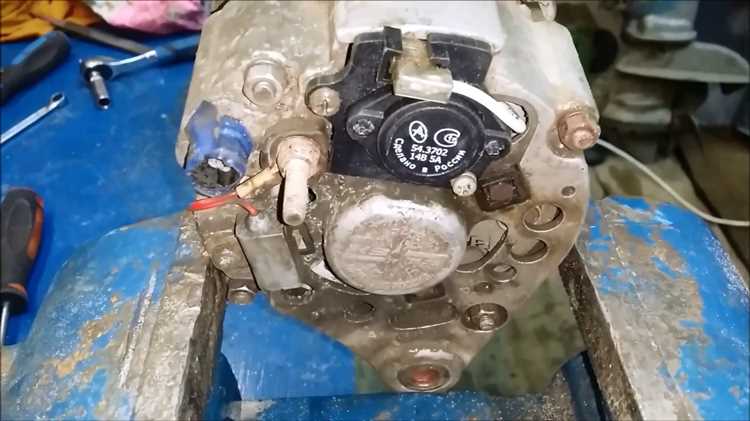

Ослабление и снятие приводного ремня генератора
Перед началом работ отключить минусовую клемму аккумулятора. Доступ к ремню обеспечивается с правой стороны моторного отсека, снизу – через нишу переднего правого колеса, предварительно сняв защиту.
- Ключом на 13 ослабить гайку крепления генератора к регулировочной планке. Она расположена в верхней части корпуса генератора.
- Ключом на 19 ослабить нижнюю ось генератора, не выкручивая болт полностью – достаточно ослабить затяжку.
- Сдвинуть корпус генератора в сторону двигателя. Движение выполняется вручную или с помощью монтировки, аккуратно надавливая на корпус генератора, избегая давления на пластиковые элементы.
- Когда ремень ослабнет, снять его сначала с шкива генератора, затем с шкива коленвала и, при наличии, с шкива помпы.
Осмотр ремня после демонтажа обязателен. При обнаружении трещин, расслоения или следов масляного загрязнения – заменить ремень. Установка нового ремня требует натяжки до прогиба 10–15 мм при усилии пальца в 10 кгс посередине между шкивами генератора и коленвала.

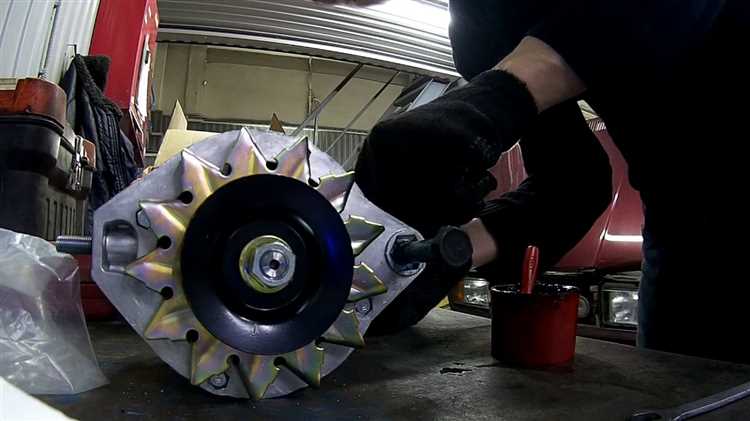

Отключение проводов от клемм генератора
Перед началом работ обязательно отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Используйте ключ на 10 для ослабления гайки клеммы.
На инжекторном ВАЗ 2107 генератор оснащён разъёмом с тремя проводами: один – толстый провод питания (подключается к «плюсовой» клемме генератора), два других – управляющие сигнальные провода в пластмассовом разъёме.
Сначала отсоедините пластиковый разъём. Для этого нажмите фиксатор и аккуратно потяните разъём назад. Не допускайте усилий – фиксаторы часто ломаются из-за хрупкости пластика. При сильном загрязнении разъёма очистите его щёткой и обезжирьте спиртом.
Затем открутите гайку крепления силового провода. Придерживайте наконечник провода, чтобы не повредить изоляцию. Используйте торцевой ключ на 13 с удлинителем. После снятия гайки аккуратно снимите кольцевую клемму провода с шпильки.
Все провода необходимо изолировать, если снятие генератора не завершается немедленной установкой нового. Используйте изоленту или термоусадку, чтобы исключить контакт с массой.
Отворачивание крепежных болтов и извлечение генератора
Для демонтажа генератора на ВАЗ 2107 с инжекторным двигателем необходимо правильно открутить крепежные болты и аккуратно извлечь агрегат. Процесс начинается с отсоединения аккумулятора, чтобы избежать коротких замыканий при работе с электрической системой.
Сначала необходимо открутить два болта, фиксирующих генератор на кронштейне. Болт верхнего крепления находится на генераторе с правой стороны и требует использования ключа на 13 мм. Болт нижнего крепления расположен ниже, под углом, и для его откручивания потребуется ключ на 17 мм. Для лучшего доступа к нижнему болту рекомендуется снять защитный пластиковый кожух или воздушный фильтр, если он мешает.
После ослабления болтов, можно немного подвинуть генератор, чтобы ослабить натяжение ремня. Для этого аккуратно освободите ремень, сдвинув его с шкива генератора. Ремень можно снять, не откручивая натяжной ролик, если использовать достаточную силу для смещения генератора в сторону.
Как только болты будут полностью откручены, необходимо аккуратно извлечь генератор из его посадочного места. Для этого слегка поднимите агрегат, чтобы освободить его от кронштейна. Не забывайте следить за тем, чтобы не повредить электрические соединения и провода.
Важно помнить, что при извлечении генератора на ВАЗ 2107 с инжекторным двигателем может потребоваться дополнительное усилие из-за возможного залипания крепежных элементов. В этом случае используйте смазку для легкости демонтажа.
Проверка состояния крепежа и навесного оборудования
Перед снятием генератора на ВАЗ 2107 с инжекторным двигателем необходимо внимательно проверить состояние крепежных элементов и навесного оборудования. Это поможет избежать повреждений и ускорит процесс демонтажа.
- Крепежные болты и гайки: Проверьте их на наличие коррозии и износа. Затягивайте болты с правильным моментом, чтобы избежать повреждения резьбы. Используйте только оригинальные или проверенные аналоги.
- Натяжение ремня: Оцените состояние приводного ремня генератора. При необходимости измерьте его натяжение с помощью специального устройства. Избыточное натяжение или ослабление ремня может повлиять на работу генератора.
- Втулки и подшипники: Изучите состояние втулок, на которых крепится генератор. Они должны быть без люфта, а подшипники не должны иметь признаков износа или скрежета при вращении.
- Крепление генератора: Оцените надежность крепления генератора к двигателю. Плохо зафиксированные крепежи могут привести к вибрации или даже повреждению корпуса генератора.
При обнаружении любых признаков износа или повреждений, замените компоненты до демонтажа генератора. Это предотвратит дополнительные проблемы в процессе работы и обеспечит более долгий срок службы автомобиля.
Рекомендации по установке нового или отремонтированного генератора
Перед установкой нового или отремонтированного генератора на ВАЗ 2107 с инжекторным двигателем, убедитесь, что агрегат полностью соответствует характеристикам вашего автомобиля. Особое внимание уделите номинальному напряжению и мощности генератора, чтобы они соответствовали требованиям электросистемы машины.
Для установки генератора выполните следующие шаги:
1. Проверьте состояние кронштейна крепления. Он должен быть чистым и не иметь трещин или излишней коррозии. При необходимости замените кронштейн или обработайте его антикоррозийным средством.
2. Установите новый или отремонтированный генератор на место, проверив, чтобы его посадочные места совпадали с крепежными отверстиями. Перед фиксацией убедитесь, что генератор не касается других элементов двигателя, чтобы избежать повреждений при работе.
3. Закрепите генератор с помощью крепежных болтов и не затягивайте их до конца, чтобы сохранить возможность регулировки натяжения ремня.
4. Проверьте ремень генератора. Он должен быть в хорошем состоянии, без трещин и износа. Если ремень старый или поврежден, замените его на новый. Убедитесь, что натяжение ремня регулируется правильно. Он не должен быть слишком тугим или, наоборот, слишком свободным.
5. Подключите электрические разъемы. Убедитесь, что проводка не имеет повреждений, а контакты чистые и надежно соединены. Для предотвращения коррозии можно использовать специальную смазку для контактов.
6. Прокачайте систему зарядки, запустив двигатель. Обратите внимание на отсутствие посторонних звуков и правильную работу индикаторов на приборной панели. Если индикатор зарядки не погас, проверьте все подключения и настройте натяжение ремня.
7. После установки нового или отремонтированного генератора проведите тестовую поездку, чтобы убедиться в стабильной работе системы зарядки и отсутствии перегрева.
Вопрос-ответ:
Как снять генератор на ВАЗ 2107 с инжекторным двигателем?
Для того чтобы снять генератор с инжекторным двигателем ВАЗ 2107, сначала отключите аккумулятор, чтобы избежать короткого замыкания. Затем снимите крышку генератора и отсоедините проводку. После этого ослабьте крепежные болты генератора, включая натяжной ремень, и аккуратно снимите его с двигателя. Следите, чтобы не повредить соединения и детали генератора.
Какие инструменты нужны для снятия генератора с ВАЗ 2107?
Для снятия генератора с ВАЗ 2107 вам понадобятся: ключи для откручивания болтов, в том числе для натяжного ремня, плоскогубцы для отсоединения проводки и возможный съемник для снятия ремня. В зависимости от состояния деталей, могут понадобиться отвертки и гаечные ключи различных размеров. Обратите внимание, что для откручивания некоторых болтов может потребоваться удлинитель для ключа.
Нужно ли снимать аккумулятор перед снятием генератора с ВАЗ 2107?
Да, перед снятием генератора с ВАЗ 2107 необходимо отключить аккумулятор. Это предотвращает возможность короткого замыкания или повреждения электрических компонентов автомобиля. Особенно важно отсоединить клемму минус, так как она может привести к замыканию при случайном контакте с металлическими частями кузова.
Какие сложности могут возникнуть при снятии генератора с ВАЗ 2107 с инжекторным двигателем?
Одной из сложностей является доступ к крепежным болтам генератора, которые могут быть труднодоступными, особенно если они сильно заржавели. Кроме того, натяжной ремень может быть слишком туго натянут, что требует применения дополнительных усилий для его снятия. В некоторых случаях понадобится использовать специальные инструменты для облегчения процесса снятия генератора.
Как проверить исправность генератора после его снятия с ВАЗ 2107?
После снятия генератора с ВАЗ 2107, его можно проверить с помощью мультиметра. Подключите мультиметр к выводам генератора и проверьте наличие напряжения при его вращении вручную. Если напряжение не появляется или слишком низкое, это может свидетельствовать о проблемах с обмотками или диодным мостом. Также стоит обратить внимание на износ подшипников и отсутствие механических повреждений.
Как снять генератор с инжекторного двигателя ВАЗ 2107?
Для снятия генератора с инжекторного двигателя ВАЗ 2107 необходимо выполнить несколько последовательных шагов. Начните с отсоединения аккумулятора, чтобы избежать короткого замыкания. Затем снимите пластиковую защиту двигателя, если она есть. Отвинтите болты, удерживающие генератор на кронштейне, и отсоедините проводку, которая идет к генератору. После этого аккуратно вытащите генератор, сняв его с креплений. Обратите внимание на натяжение ремня — его нужно ослабить перед снятием генератора.
Какие особенности при снятии генератора с ВАЗ 2107 с инжекторным двигателем?
При снятии генератора с ВАЗ 2107 с инжекторным двигателем следует учитывать несколько моментов. Во-первых, на инжекторных моделях генератор может быть установлен немного по-другому, чем на карбюраторных, из-за особенностей системы охлаждения и проводки. Во-вторых, на инжекторных автомобилях генератор может быть более тесно связан с другими компонентами, такими как датчики и проводка, что требует более аккуратного обращения, чтобы не повредить их. Также стоит проверить натяжение ремня и ослабить его перед снятием генератора, иначе его извлечение будет затруднено. Наконец, убедитесь, что у вас есть правильный инструмент для откручивания болтов, так как доступ к ним может быть ограничен.
