Головка блока цилиндров (ГБЦ) на двигателе ВАЗ 2112 с 16-клапанной компоновкой крепится десятью болтами к блоку цилиндров. Перед началом работ необходимо сбросить давление в системе охлаждения, полностью слить охлаждающую жидкость и демонтировать ремень привода ГРМ. Также потребуется отсоединение впускного и выпускного коллекторов, топливной рампы, проводки и шлангов, идущих к датчикам и исполнительным элементам.
Работы по снятию ГБЦ удобно проводить при полностью остывшем двигателе. Для доступа к болтам крепления головки потребуется торцевая головка на 13 с удлинителем и динамометрический ключ. Болты откручиваются строго в обратной последовательности затяжки, по схеме от краёв к центру. Нарушение порядка может привести к деформации плоскости головки.
При демонтаже важно зафиксировать распредвалы в положении ВМТ первого цилиндра, особенно если дальнейшая установка будет производиться без замены ремня ГРМ. В процессе работы следите за метками на шестернях распределительных валов и маховике. Повреждение резьбы болтов или шпилек крепления выпускного коллектора – частая проблема при демонтаже, особенно на не обслуживаемых ранее двигателях.
После снятия головки необходимо оценить состояние прокладки, проверить наличие трещин между клапанами и камерами сгорания, а также измерить плоскость прилегания к блоку. Если допуск превышает 0,05 мм, требуется шлифовка. Обязательная замена болтов ГБЦ – на новые, особенно при наличии признаков вытяжки или следов коррозии.
Подготовка инструментов и расходников для демонтажа ГБЦ
Для снятия головки блока цилиндров на ВАЗ 2112 с 16-клапанным двигателем потребуется набор ключей и головок на 10, 13, 17 и 19 мм. Обязательно наличие торцевой головки Е12 для откручивания болтов крепления ГБЦ. Удобнее использовать трещотку с удлинителем и карданом для доступа к труднодоступным местам.
Понадобится динамометрический ключ с градацией от 20 до 100 Н·м для последующей установки ГБЦ с правильным моментом затяжки. Также потребуется вороток для срыва тугих соединений.
Из расходников необходимо подготовить новую прокладку ГБЦ, комплект болтов (если предусмотрена их замена), герметик для уплотнения передней крышки, моторное масло (не менее 4 литров), антифриз, очиститель двигателя, ветошь и емкость для слива охлаждающей жидкости.
Рекомендуется заранее приобрести новый ремень ГРМ, ролики и помпу, если планируется их замена. Также полезны маркер для пометок и пластиковые контейнеры для сортировки снятых болтов и деталей.
Перед началом работ важно отключить аккумулятор, слить охлаждающую жидкость, подготовить ровную площадку и освещение, исключив любые посторонние предметы в рабочей зоне.
Отключение аккумулятора и слив охлаждающей жидкости
Для слива охлаждающей жидкости снимается крышка расширительного бачка. Под радиатор подставляется ёмкость объёмом не менее 7 литров. Слив выполняется через пробку в нижней части радиатора с правой стороны – пробка выкручивается ключом на 13. После этого откручивается сливная пробка на блоке цилиндров, расположенная под выпускным коллектором. Она также требует ключ на 13. Все манипуляции проводятся на холодном двигателе.
После полного слива жидкости следует проверить состояние прокладок сливных пробок. При наличии трещин или следов износа прокладки подлежат замене, иначе возможны утечки после сборки.

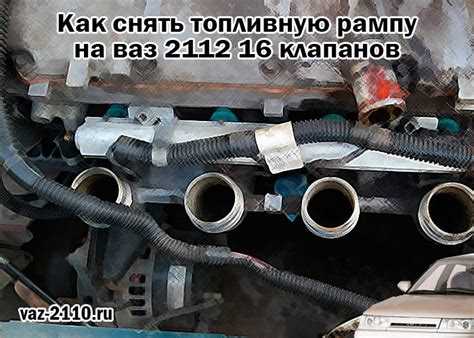

Снятие впускного и выпускного коллекторов
Перед демонтажем коллекторов отключи «минус» аккумулятора. Далее сними воздушный фильтр и патрубки, мешающие доступу к впускному коллектору. Отсоедини разъёмы с датчиков давления и температуры воздуха, а также форсунки. Осторожно сними топливную рампу вместе с форсунками, не повредив уплотнительные кольца.
Освободи жгуты проводки и отведи их в сторону. Открути гайки крепления впускного коллектора к ГБЦ (используется головка на 13), доступ к которым ограничен – удобнее работать с удлинителями и карданом. Сними коллектор, стараясь не повредить прокладку, если планируется её повторное использование.
Для демонтажа выпускного коллектора предварительно сбрызни крепёж проникающей смазкой. Отсоедини приёмную трубу, выкрутив гайки на шпильках. Используется ключ на 17. Затем открути крепёж самого коллектора к ГБЦ. При наличии экраниров и теплового кожуха – удали их заранее.
Важно: перед снятием выпускного коллектора проверь целостность шпилек и состояние резьбы. При износе или повреждении резьбы следует заменить шпильки, чтобы избежать утечки выхлопных газов при сборке.
Совет: запоминай порядок расположения болтов и гайк, чтобы при сборке избежать ошибок. Храни крепёж в подписанных контейнерах.

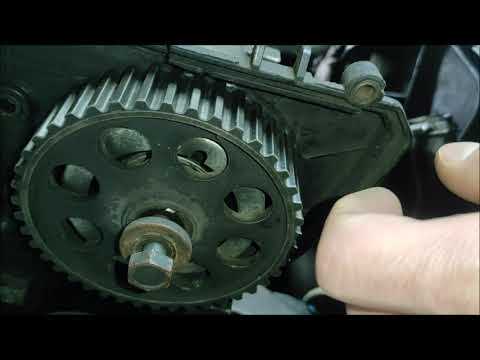

Демонтаж ремня ГРМ и распределительных валов
Перед снятием ремня ГРМ отсоединить клемму «минус» от аккумулятора и демонтировать защитный кожух ремня. Провернуть коленвал за болт шкива по часовой стрелке до совмещения метки на шкиве с отливом на крышке масляного насоса. Метки на шкивах распределительных валов должны совпасть с выступами на задней крышке ремня.

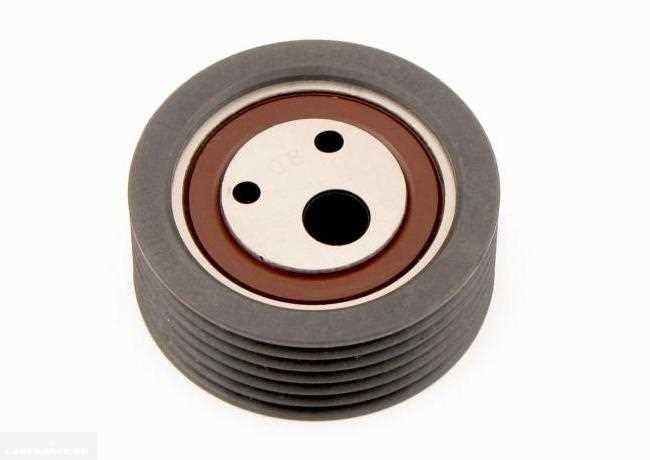

Ослабить болт натяжного ролика, затем сдвинуть ролик в сторону и снять ремень. Проверить состояние роликов и помпы: люфт, шум или подтёки недопустимы. При обнаружении износа заменить.
Открутить крепление шкивов распределительных валов, зафиксировав валы ключом на 24 мм за шестигранник. Снять шкивы. Открутить болты крепления передней крышки ГРМ и снять её. Далее выкрутить болты крепления постелей распределительных валов в порядке, исключающем деформацию. Сначала ослабить по пол-оборота в шахматном порядке, затем полностью выкрутить.
Снять постели и осторожно извлечь распределительные валы. Проверить состояние кулачков и шеек. Износ, царапины или задиры требуют замены вала. Оценить состояние постелей: наличие рисок или выработки недопустимо.
До установки обратно закрыть отверстия тряпками во избежание попадания грязи или мелких деталей.

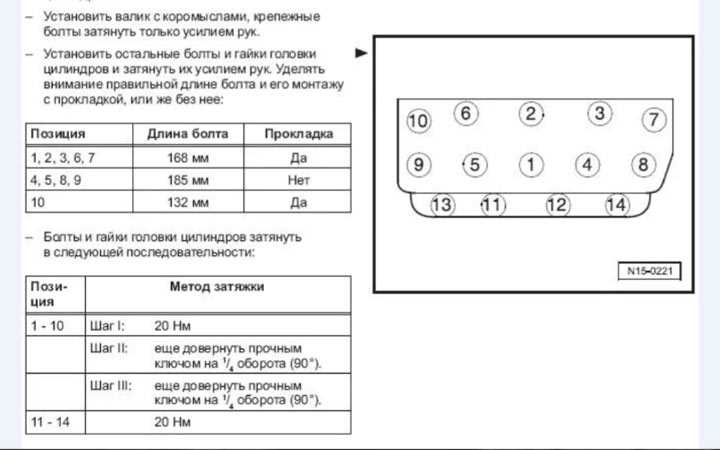

Откручивание болтов крепления головки блока цилиндров
Перед началом откручивания болтов необходимо полностью остудить двигатель. Работы проводятся на холодном моторе, чтобы избежать деформации головки блока. Отключаются клеммы аккумулятора, удаляется впускной и выпускной коллектор, снимаются мешающие элементы ГРМ.
Откручивание проводится строго в обратной последовательности затяжки, чтобы избежать перекоса. Используется торцевой ключ с удлинителем и воротком. При необходимости применяется проникающая смазка типа WD-40.
- Начинать с болтов по краям головки, затем переходить к центральным. Всего болтов – 10.
- Ослабление выполнять поэтапно: сначала на 1/4 оборота, затем полностью, по кругу.
- Не использовать ударные инструменты – это приводит к повреждению резьбы в блоке.
Болты следует выкручивать в следующем порядке (при взгляде сверху на двигатель):
- 1 – правый задний угол (ближе к салону)
- 2 – левый задний угол
- 3 – правый передний угол
- 4 – левый передний угол
- 5–10 – оставшиеся болты по диагонали от центра к краям
После снятия болтов проверяется их состояние. При наличии вытяжки, коррозии или повреждения резьбы болты заменяются новыми. Повторное использование допустимо только при соблюдении технических условий и проверке длины болта (не более 96 мм от подголовка до конца резьбы).

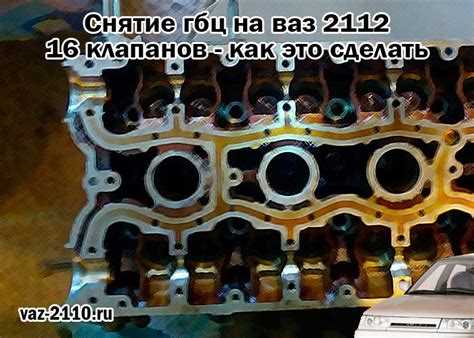

Снятие ГБЦ с двигателя без повреждения прокладки
Для снятия головки блока цилиндров (ГБЦ) с двигателя ВАЗ 2112 16 клапанов без повреждения прокладки необходимо соблюдать несколько важных этапов, которые помогут избежать лишних затрат на замену прокладки и обеспечат правильную сборку.
Перед началом работ следует полностью охладить двигатель. Нагретый мотор может привести к деформации деталей при разборке. Сначала отсоедините аккумулятор и снимите все элементы, препятствующие доступу к головке: воздушный фильтр, впускной и выпускной коллекторы, ремень ГРМ и другие части.
Для предотвращения повреждения прокладки используйте специальный инструмент, такой как шестигранники или головки для работы с болтами. Начинайте откручивание болтов ГБЦ с центральной части, постепенно двигаясь к краям. Это обеспечит равномерное снятие и минимизирует напряжение на прокладке.
Очень важно соблюдать правильный порядок затяжки болтов при последующей установке ГБЦ. Если при разборке прокладка не имеет явных повреждений, то её можно использовать повторно. Однако, если она выглядит изношенной или имеет признаки утечек, замените её на новую.
После снятия головки блока цилиндров аккуратно уберите её с двигателя. Используйте специальные рычаги или поддоны, чтобы не повредить прокладку и не оставить следов на её поверхности. Во избежание загрязнения прокладки и поверхности блока цилиндров, желательно закрыть их чистой тканью или защитной плёнкой.
Эти меры предосторожности помогут вам снять ГБЦ с двигателя ВАЗ 2112 без повреждения прокладки, что в свою очередь снизит дополнительные расходы на замену и гарантирует надежность при повторной сборке двигателя.
Оценка состояния головки блока и поверхности блока цилиндров
Перед тем как установить головку блока на двигатель ВАЗ 2112, важно провести детальную проверку её состояния, а также состояния поверхности блока цилиндров. Это гарантирует правильную герметичность и предотвращает возможные проблемы в будущем.
Головка блока: Для начала осмотрите поверхность головки на наличие трещин, деформаций и следов перегрева. Особенно критичны трещины в области клапанных седел и опорных поверхностей для головки. Если обнаружены повреждения, головка подлежит замене или ремонту. При проверке поверхности головки используйте прямую линейку и щуп для выявления прогибов. Допустимый предел прогиба составляет 0,1 мм на 100 мм длины. Для восстановления геометрии головки может понадобиться шлифовка.
Состояние седел клапанов: Проверьте седла клапанов на наличие износа и эрозии. Если седла имеют значительные повреждения, необходимо провести их восстановление методом фрезеровки или замены. Убедитесь, что посадочные места клапанов чистые и не имеют задиров, что позволит клапанам плотно прилегать к седлам.
Проверка состояния прокладки: Износ прокладки головки блока или наличие её повреждений может привести к утечке масла или охлаждающей жидкости. При снятии головки всегда заменяйте прокладку новой. Важно убедиться, что поверхности, с которыми контактирует прокладка, не имеют значительных повреждений.
Блок цилиндров: Осмотрите поверхность блока цилиндров на наличие задиров, глубоких царапин и других дефектов. Если износ незначительный, то блок можно оставить в рабочем состоянии. Однако при наличии сильных повреждений или перегрева блока цилиндров его следует отправить на расточку или замену. Измерьте диаметр цилиндров с помощью микрометра, чтобы убедиться, что их форма не деформирована, а зазоры между поршнями и стенками цилиндров соответствуют нормативам.
Состояние поверхности блока цилиндров: После снятия головки блока, обязательно проверяйте чистоту и ровность рабочей поверхности блока. Используйте специальный приспособление или шаблон для проверки плоскостности. Если отклонение больше 0,05 мм, необходима шлифовка или восстановление поверхности блока.
Проведя тщательную проверку головки блока и поверхности блока цилиндров, можно предотвратить повторные поломки и обеспечить надежную работу двигателя.
Вопрос-ответ:
Какие инструменты нужны для снятия головки блока ВАЗ 2112 16 клапанов?
Для снятия головки блока на ВАЗ 2112 16 клапанов вам понадобятся следующие инструменты: набор ключей (включая торцевые и гаечные), удлинители, баллонный ключ, моментный ключ для затяжки болтов, а также отвертки. Также не лишним будет иметь специальный съемник для цепи ГРМ и приспособления для снятия подшипников.
Как снять головку блока ВАЗ 2112 16 клапанов без повреждений?
Для того чтобы снять головку блока ВАЗ 2112 16 клапанов без повреждений, важно соблюдать правильную последовательность действий. Начните с отсоединения аккумулятора, чтобы избежать короткого замыкания. Далее необходимо снять все элементы, мешающие доступу к головке, такие как впускной и выпускной коллекторы, натяжитель цепи ГРМ и крышку клапанов. При откручивании болтов головки блока важно соблюдать рекомендованный момент затяжки, чтобы избежать перекоса. Применяйте аккуратность при отсоединении цепи ГРМ, чтобы не повредить компоненты.
Почему головка блока может не сниматься с ВАЗ 2112 16 клапанов?
Головка блока может не сниматься по нескольким причинам. Одной из них может быть заедание болтов крепления головки, особенно если они не были правильно затянуты или ослаблены с излишним усилием. Другой возможной причиной является коррозия, из-за которой головка прилипает к блоку. В таких случаях можно аккуратно использовать отвертку или специальное средство для размягчения коррозии. Важно помнить, что резкие усилия могут привести к повреждениям компонента, поэтому лучше использовать плавное, равномерное усилие.
Какие шаги нужно предпринять после снятия головки блока на ВАЗ 2112 16 клапанов?
После снятия головки блока необходимо тщательно очистить все поверхности, включая головку и блок. Проверьте их на наличие трещин, повреждений или износа. После этого можно приступить к замене прокладки головки блока, если это необходимо. Рекомендуется проверять состояние клапанов и направляющих, а также состояние цепи ГРМ и других связанных компонентов. После сборки важно правильно установить головку обратно, соблюдая момент затяжки болтов в точности по рекомендациям производителя.
