Как снять коллектор на ваз 2114

Коллектор на ВАЗ 2114 играет ключевую роль в системе впуска и выпуска. Его демонтаж может потребоваться при замене прокладки, устранении течи или ремонте ГБЦ. Работы можно выполнить самостоятельно при наличии минимального набора инструментов и базовых знаний конструкции двигателя ВАЗ 2114 с инжекторной системой впрыска.

Для снятия впускного или выпускного коллектора потребуется торцовый ключ на 13 мм, удлинитель, трещотка, а также проникающая смазка. Двигатель должен быть полностью остывшим, чтобы исключить повреждение алюминиевых резьбовых соединений. Желательно отключить минусовую клемму аккумулятора во избежание короткого замыкания при касании стартерного провода на коллекторе.

Перед началом работ необходимо снять воздушный фильтр, дроссельный узел (при работе с впуском) или катализатор (при демонтаже выпускного тракта). Не стоит откручивать шпильки «вслепую» – часть из них труднодоступна, и потребуется работа снизу автомобиля. Для удобства открутите защиту картера и используйте эстакаду или домкрат с надёжной опорой.

Особое внимание следует уделить состоянию резьбы шпилек и гаек – при малейших признаках коррозии или повреждения необходимо их заменить. После снятия коллектора поверхность прилегания к ГБЦ нужно очистить от остатков прокладки и нагара с помощью медной щётки или шкурки с зерном P240.

Как получить доступ к коллектору без демонтажа двигателя

Перед началом работ отсоедините клемму минус с аккумулятора. Это исключит риск короткого замыкания при снятии разъёмов и датчиков.

Для доступа к впускному и выпускному коллекторам на ВАЗ 2114 достаточно демонтировать верхнюю часть впускной системы и часть навесного оборудования. Снимите воздушный фильтр в сборе с корпусом. Отсоедините патрубки, идущие к дроссельному узлу и регулятору холостого хода.

Далее освободите доступ к выпускному коллектору. Снимите теплозащитный экран, зафиксированный тремя болтами. Используйте головку на 10 с удлинителем. Отсоедините кислородный датчик, используя спецключ или рожковый на 22, предварительно обработав резьбу проникающей смазкой.

Снимите приёмную трубу – открутите гайки крепления к фланцу коллектора (ключ на 13). Используйте удлинитель с карданом, так как доступ к нижним гайкам затруднён. Удерживайте шпильки от проворота. При необходимости используйте обдув компрессором для удаления грязи вокруг резьбовых соединений.

Чтобы получить доступ к впускному коллектору, отсоедините разъёмы с датчиков: ДПДЗ, РХХ, МАП-сенсора. Демонтируйте дроссельный узел (четыре болта на 12). Снимите топливную рампу, предварительно сбросив давление в системе через ниппель на рампе. Открутите болты крепления впускного коллектора (ключ на 13), начиная с труднодоступных нижних. Используйте зеркальце и подсветку для контроля положения инструмента.

Работы проводите на холодном двигателе. При необходимости поддомкратьте переднюю часть автомобиля и снимите правое колесо – это упростит доступ снизу к крепежу выпускного коллектора.

Необходимые инструменты и расходники для снятия коллектора

Для демонтажа коллектора на ВАЗ 2114 потребуется набор торцевых головок с трещоткой. Обязательны размеры 10 мм и 13 мм – ими откручиваются гайки крепления коллектора к головке блока. Удлинители и кардан необходимы для доступа к нижним крепежам.

Ключ рожковый на 13 мм используется в местах с ограниченным доступом, особенно со стороны моторного щита. Также нужен плоский и крестообразный отвертки – для снятия хомутов и отсоединения проводки от датчиков и клапанов.

Понадобится проникающая смазка типа WD-40. Обрабатывайте резьбовые соединения минимум за 15 минут до откручивания, чтобы избежать срыва шпилек.

Необходим новый прокладочный комплект: прокладка коллектора и герметик для высоких температур (до +300 °C). Использование старых уплотнений недопустимо – гарантирована утечка газов.

Желательно иметь моментный ключ для затяжки гаек коллектора с усилием 21–25 Н·м. Превышение момента приводит к деформации фланца и нарушению герметичности.

Из защитных средств обязательны перчатки с прорезиненным покрытием и защитные очки при работе с ржавыми крепежами и аэрозолями.

Пошаговая разборка навесного оборудования, мешающего снятию

Перед демонтажем впускного и выпускного коллектора на ВАЗ 2114 необходимо освободить доступ, удалив навесные элементы, мешающие работе. Ниже перечислены обязательные шаги:

1. Отключить клемму «минус» с аккумулятора, чтобы исключить короткое замыкание.
2. Слить охлаждающую жидкость через нижний патрубок радиатора. Иначе при отсоединении шлангов из системы хлынет антифриз.
3. Снять воздушный фильтр вместе с корпусом:
   • Открутить болты крепления корпуса к кузову.
   • Ослабить хомуты на патрубках, соединяющих фильтр с дроссельным узлом и резонатором.
4. Отсоединить все вакуумные и топливные шланги от коллектора. Перед этим разметить или сфотографировать их расположение.
5. Снять дроссельный узел:
   • Открутить 3 болта крепления к впускному коллектору.
   • Отсоединить трос газа, разъемы ДПДЗ и РХХ.
6. Снять топливную рампу:
   • Сбросить давление в системе подачи топлива (через ниппель на рампе).
   • Открутить два болта крепления рампы к коллектору.
   • Осторожно вытянуть рампу с форсунками и отложить в сторону, не отсоединяя жгут проводки.
7. Снять теплоэкран выпускного коллектора:
   • Открутить крепления экрана к коллектору и кронштейну.
   • Удалить экран, обеспечив доступ к болтам выпускного коллектора.
8. Отключить лямбда-зонд:
   • Открутить датчик от коллектора (при необходимости использовать проникающую смазку).
   • Отключить разъем лямбда-зонда от проводки ЭБУ.

После выполнения этих шагов обеспечивается свободный доступ к крепежу обоих коллекторов, что позволяет безопасно приступить к их демонтажу.

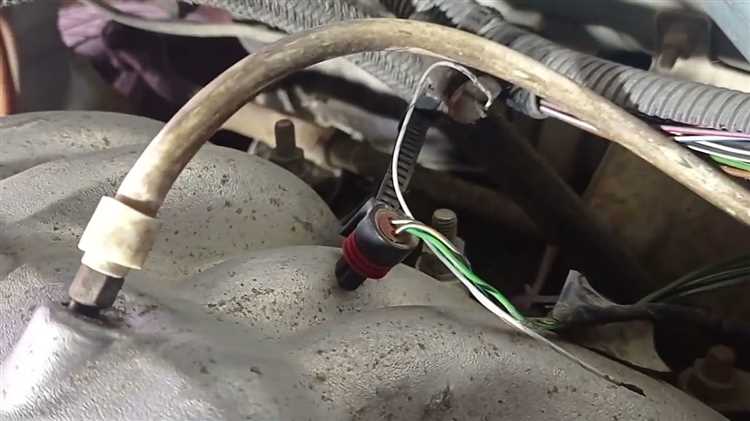

Как отключить датчики и патрубки, подключённые к коллектору

Перед отключением необходимо снять клемму «минус» с аккумулятора, чтобы исключить короткое замыкание при работе с разъёмами.

Датчик абсолютного давления (ДАД): расположен на впускном коллекторе. Аккуратно нажмите на фиксатор разъёма и вытяните его без усилий. Не тяните за провод.

Датчик температуры воздуха: установлен в коллекторе или в егоблизи. Аналогично: отжать фиксатор, вынуть разъём. Если разъём окислен – зачистить контакты, заменить при необходимости.

Шланг вентиляции картера: отсоединяется от штуцера на коллекторе. Ослабьте хомут отверткой и сдвиньте шланг. Если шланг затвердел – осторожно подденьте его тонкой плоской отверткой, не повредив штуцер.

Вакуумный шланг регулятора давления топлива: идёт от топливной рампы к коллектору. Снимите его, ослабив хомут. Проверить на наличие трещин, при износе – заменить.

Патрубок системы охлаждения: у некоторых модификаций проходит через коллектор. Слейте часть охлаждающей жидкости до уровня ниже патрубка, затем ослабьте хомут и снимите его. При демонтаже приготовьте ёмкость для сбора антифриза.

Разъёмы форсунок: если впускной коллектор снимается вместе с рампой – отключите каждый разъём, нажав на фиксатор. При снятии отдельно от рампы – убедитесь, что провода не натянуты и не зажаты.

После отключения всех элементов пометьте каждый разъём и шланг для правильной сборки. Используйте малярный скотч и маркер.

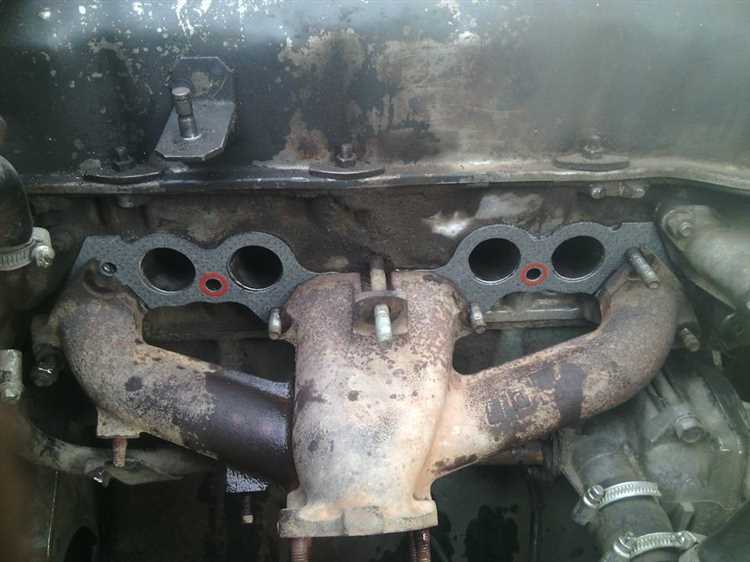

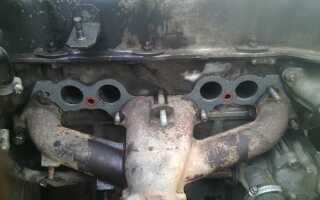

Снятие гаек и болтов крепления выпускного коллектора

Перед началом работ отключите минусовую клемму аккумулятора и дождитесь остывания двигателя – горячий коллектор опасен ожогами и деформацией резьбовых соединений. Для доступа к крепежу снимите термозащитный экран, открутив три болта ключом на 10.

Используйте проникающую смазку (например, WD-40) на всех гайках и болтах коллектора. Нанесите средство и выждите 10–15 минут. Это особенно важно для нижних гаек, подверженных коррозии.

Для демонтажа используйте головку на 13 с удлинителем и трещоткой. Если гайка не сдвигается, примените вороток с рычагом. При закисании – аккуратно прогрейте гайку строительным феном или газовой горелкой, избегая перегрева прилегающих деталей.

Откручивайте крепеж в определенном порядке, чтобы избежать деформации фланца головки блока:

После откручивания всех гаек и болтов снимите коллектор, аккуратно покачивая его из стороны в сторону. При наличии прогара или сильной коррозии замените прокладку на новую. Не допускается повторное использование деформированных гаек – они не обеспечивают нужный момент затяжки при обратной сборке.

Извлечение коллектора из моторного отсека без повреждений

Для успешного извлечения коллектора с двигателя ВАЗ 2114 важно соблюдать несколько ключевых шагов, чтобы избежать повреждений деталей и сохранить их работоспособность. Рассмотрим, как это можно сделать безопасно и эффективно.

• Подготовка рабочего пространства. Перед началом работы убедитесь, что у вас есть все необходимые инструменты: набор гаечных ключей, трещотка с удлинителем, набор торцевых головок, отвертки, съёмник и герметик для повторной установки.
• Отключение аккумулятора. Это обязательный шаг для безопасности. Отключите клемму аккумулятора, чтобы исключить возможность короткого замыкания или случайного включения электросистемы.
• Снятие пластиковых и металлических частей. Если на коллекторе есть дополнительные элементы, такие как воздуховоды или проводка, отсоедините их. Аккуратно снимите все провода и шланги, чтобы не повредить соединения.
• Ослабление болтов коллектора. Обычно коллектор закреплен болтами, которые могут быть труднодоступными. Используйте удлинитель на ключе или трещотке для большего рычага. Ослабьте болты поочередно, чтобы избежать перекоса и повреждения резьбы. Помните, что некоторые болты могут быть сильно закисшими.
• Снятие коллектора. После ослабления всех креплений осторожно поднимайте коллектор. Используйте лопаточный инструмент для того, чтобы аккуратно поддеть его, избегая повреждения прокладки и других компонентов. Если коллектор застрял, проверьте, не остался ли скрытый болт, или используйте немного тепла для ослабления коррозии.
• Чистка поверхности. После извлечения коллектора тщательно очистите поверхность головки блока от старой прокладки, грязи и нагара. Используйте металлическую щетку или специальную пасту для удаления загрязнений. Важно, чтобы поверхность была чистой и гладкой перед установкой нового коллектора.

Следуя этим рекомендациям, вы сможете извлечь коллектор с минимальными усилиями и без повреждений деталей. Убедитесь, что все шаги выполнены тщательно, особенно при работе с креплениями и прокладками.

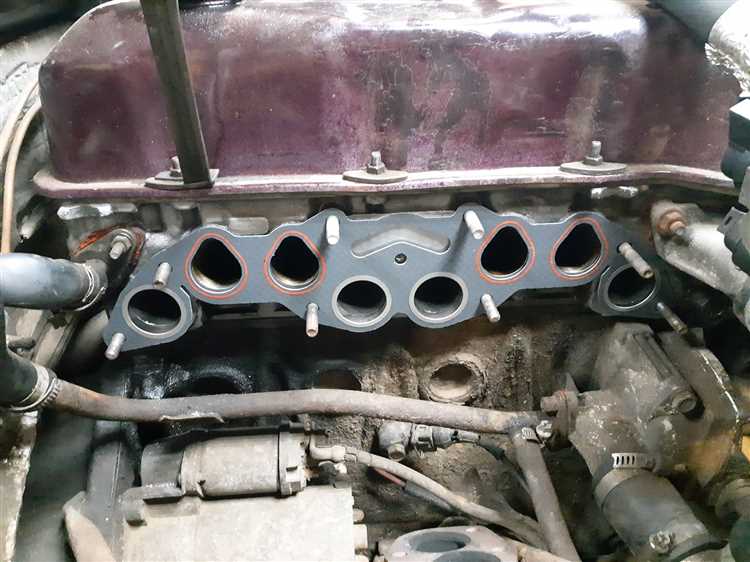

Очистка посадочного места и проверка прокладки перед установкой

Перед установкой коллектора на ВАЗ 2114 необходимо тщательно подготовить посадочные поверхности. Это важный этап, так как любые загрязнения или повреждения могут привести к утечкам, снижению эффективности работы двигателя или нарушению герметичности. Начните с осмотра поверхности блока цилиндров и коллектора на наличие загрязнений, ржавчины или отложений углерода.

Используйте металлическую щетку или скребок для удаления нагара, стараясь не повредить металл. Обратите внимание на области, где могут остаться следы старой прокладки. Эти участки следует очистить до чистого металла. Для более эффективного удаления углеродных отложений можно использовать специальные средства для очистки металла, но будьте аккуратны с химией – она не должна попадать в полости двигателя.

После очистки тщательно осмотрите посадочное место на наличие трещин или деформаций. Любые дефекты требуют немедленного устранения, иначе герметичность соединения будет нарушена. Если вы обнаружили такие повреждения, рекомендуется заменить деталь или проконсультироваться с профессионалом для дальнейших рекомендаций.

Теперь проверьте прокладку коллектора. При установке используйте новую, чтобы избежать утечек. Прокладка должна быть ровной, без трещин и деформаций. Если вы заметили любые дефекты, такие как порезы или сильные признаки износа, немедленно замените её. Убедитесь, что прокладка соответствует маркировке двигателя, так как от этого зависит точность посадки.

Важно помнить, что неправильно установленная или поврежденная прокладка может стать причиной перегрева двигателя или появления выбросов выхлопных газов в нежелательных местах. Не экономьте на качестве прокладки и уделите особое внимание её состоянию перед установкой.

Вопрос-ответ:

Как снять коллектор на ВАЗ 2114 самостоятельно?

Для снятия коллектора на ВАЗ 2114 нужно сначала отключить аккумулятор. Затем снять все элементы, мешающие доступу к коллектору, например, воздухозаборник и шланги. После этого откручиваем болты крепления коллектора. Не забываем проверить состояние прокладки и герметичности соединений перед установкой нового или при повторной сборке.

Какие инструменты понадобятся для снятия коллектора на ВАЗ 2114?

Для работы понадобятся стандартные инструменты: ключи, отвертки, возможно, торцевые головки для откручивания болтов. Кроме того, понадобится трещотка для удобства. Важно использовать труборез для шлангов, чтобы не повредить их, если планируется их замена.

Какие трудности могут возникнуть при снятии коллектора на ВАЗ 2114?

Одна из основных трудностей — это коррозия болтов и трубок, которые могут быть трудно открутить. Также часто возникает проблема с удалением старой прокладки, если она прилипла слишком сильно. Важно аккуратно работать с инструментами, чтобы не повредить соседние элементы и не нарушить герметичность.

Какие действия нужно выполнить после снятия коллектора на ВАЗ 2114?

После снятия коллектора важно проверить его на наличие трещин или повреждений. Если планируется установка нового коллектора, нужно установить новую прокладку и герметично прикрутить его обратно. Также стоит проверить состояние всех шлангов и трубок, подключённых к коллектору, и при необходимости заменить их.
