Демонтаж коллектора на ВАЗ 2107 – необходимая операция при замене прокладки, устранении трещин или модернизации впускной и выпускной системы. Конструкция двигателя ВАЗ 2107 (серия ВАЗ-2103/2106) предусматривает отдельный впускной и выпускной коллектор, крепящиеся к головке блока цилиндров через фланец с общей прокладкой.
Перед снятием важно отключить аккумулятор, слить охлаждающую жидкость и снять воздушный фильтр. Без этих действий доступ к болтам и шпилькам будет затруднён, а риск повреждений – выше. Рекомендуется заранее запастись проникающей смазкой: шпильки коллектора часто «прикипают» к головке из-за нагрева и коррозии.
Для работы понадобится головка на 13 мм с удлинителем, трещотка, рожковый ключ, отвёртка и ёмкость для антифриза. Обязательно проверь состояние шпилек и гаек – при повреждении или коррозии их лучше заменить. Новая прокладка должна быть металлической или металлопаронитовой, с точным совпадением по каналам – малейшее смещение приведёт к потере герметичности.
Подготовка инструментов и расходников для демонтажа коллектора
Для снятия коллектора на ВАЗ 2107 потребуется комплект торцевых головок 10, 13 и 14 мм с трещоткой и удлинителем. Удлинитель необходим для доступа к болтам в труднодоступных местах, особенно со стороны моторного щита.
Гаечные ключи на 13 и 14 мм обязательны для работы в стеснённых условиях, где не помещается трещотка. Плоская отвёртка пригодится для отсоединения хомутов на шлангах и патрубках. Также потребуется проникающая смазка (например, WD-40) – обработка резьбовых соединений за 30–60 минут до начала работ значительно упростит демонтаж прикипевших гаек.
Обязательно подготовить новые прокладки выпускного коллектора – старые использовать повторно нельзя. Также стоит заранее приобрести медные гайки М8 с фланцем и термостойкий герметик, если предусмотрена герметизация соединений.
Для сбора отработавшего антифриза и масла потребуется ёмкость объёмом не менее 5 литров. Также желательно иметь тряпки или ветошь для очистки сопрягаемых поверхностей и защиты окружающих элементов двигателя от загрязнения.
Наличие съёмника пружинных хомутов упростит демонтаж патрубков, особенно на старых автомобилях с затвердевшей резиной. Работы желательно проводить на остывшем двигателе – наличие термоперчаток всё равно желательно из-за возможного остаточного тепла в зоне выпускного коллектора.
Как обеспечить безопасность при работе с выхлопной системой
Перед началом работ убедитесь, что двигатель полностью остыл. Температура элементов выхлопной системы после езды может превышать 300 °C. Контакт с горячими деталями приводит к глубоким ожогам.
Работа проводится только на эстакаде или надёжных опорах. Домкрат использовать исключительно для подъёма, а не для удержания автомобиля. Минимальная высота для безопасного доступа к коллектору – 40 см.
Используйте перчатки из плотного материала, устойчивого к маслам и механическим повреждениям. При демонтаже гаек и шпилек возможны срывы инструмента и порезы.
Обеспечьте вентиляцию рабочей зоны. Даже при кратковременном запуске двигателя в замкнутом пространстве накапливаются угарный газ и окись азота, что может вызвать потерю сознания.
Отключите аккумулятор перед началом работ. При случайном замыкании ключей или инструментов на «плюс» высок риск короткого замыкания и возгорания.
Пользуйтесь проникающей жидкостью при отвинчивании крепежа, особенно на коллекторе. Попытка срыва прикипевших гаек без предварительной обработки может привести к обрыву шпилек в головке блока, что усложняет ремонт.
Не вдыхайте испарения при сгорании смазок или антикоррозионных составов. При нагреве они выделяют токсичные соединения. Работайте в респираторе или обеспечьте приточно-вытяжную вентиляцию.
Проверьте герметичность соединений после установки. Продувка выхлопных газов через неплотности может вызвать ожоги и проникновение газов в салон автомобиля.
Пошаговое отключение всех соединений коллектора
- Отключить клемму «минус» от аккумулятора, чтобы исключить короткое замыкание при работе с электрооборудованием.
- Снять воздушный фильтр и корпус. Отсоединить шланг вентиляции картера от крышки головки блока и патрубка коллектора.
- Открутить крепление троса привода дроссельной заслонки от рычага и снять его из держателя.
- Отсоединить вакуумный шланг от штуцера на впускном коллекторе. При наличии ГУР – отключить также вакуумный усилитель рулевого управления.
- Снять топливные шланги, подающие и обратные, от карбюратора или рампы инжектора. Заранее зажать их, чтобы избежать утечки топлива.
- Отсоединить фишки жгутов электропроводки от датчиков: положения дросселя, холостого хода, температуры охлаждающей жидкости и РХХ (если инжектор).
- Открутить крепления термоэкрана выпускного коллектора, если установлен. Снять экран для доступа к гайкам и шпилькам крепления.
- Открутить гайки крепления коллектора к головке блока. Использовать головку на 13 с удлинителем. Работать по диагонали, чтобы не повредить шпильки.
- Снизу автомобиля отсоединить приемную трубу от выпускного коллектора. Ключом на 17 открутить гайки, соединяющие фланцы.
- Удалить остатки прокладки и прикипевшие частицы с посадочной поверхности. Использовать шпатель или наждачную бумагу средней зернистости.
Как снять защиту и добраться до креплений коллектора
Перед началом работ необходимо обеспечить доступ к нижней части двигателя. Установите автомобиль на смотровую яму или надежные подставки, отключите массу на аккумуляторе.
- Открутите болты крепления металлической защиты картера. Как правило, их четыре: два спереди и два сзади. Используется ключ на 13 или 14 в зависимости от модификации.
- Снимите защиту, аккуратно удерживая её рукой – она достаточно тяжелая и может резко опуститься при откручивании последнего болта.
После снятия защиты обеспечен прямой доступ к нижним креплениям выпускного коллектора. Для работы потребуется трещотка с удлинителем и головка на 13.
- Очистите область креплений от грязи и коррозии с помощью металлической щетки. Это предотвратит срыв грани гаек при откручивании.
- Снимите теплозащитный экран коллектора. Он крепится на двух или трех винтах, которые могут быть покрыты нагаром – обработайте их проникающей смазкой за 15–20 минут до откручивания.
- Осмотрите состояние шпилек и гаек. Если крепеж проржавел, используйте газовый ключ или нагрейте гайки паяльной лампой для ослабления резьбы.
Теперь коллектор доступен для демонтажа. Не прилагайте чрезмерных усилий – шпильки могут обломиться в головке блока цилиндров.
Откручивание гаек крепления коллектора без повреждений
Перед началом работы мотор должен быть полностью остывшим – нагретый металл увеличивает риск срыва резьбы. Используйте проникающую смазку (например, WD-40 или аналог) и обработайте все гайки не менее чем за 30 минут до откручивания.
Применяйте накидной ключ на 13 с длинным рычагом – это снижает вероятность слизывания граней. Головка с трещоткой подойдет только при хорошем доступе и отсутствии загрязнений. При сопротивлении не прилагайте чрезмерную силу – покачивайте гайку вперед-назад, постепенно ослабляя прикипевшее соединение.
Если гайка не поддается, нагрейте шпильку промышленным феном до температуры около 200–300 °C, затем повторите попытку. Не используйте открытые источники огня – риск возгорания высок.
При наличии ржавчины применяйте металлическую щетку перед нанесением смазки. Категорически не допускается использование молотка по ключу – это приведет к разрушению резьбы или шпильки.
После снятия гаек обязательно осмотрите резьбу на шпильках. При наличии повреждений – замените шпильку, предварительно выкрутив её методом «гайка на гайку» или с помощью экстрактора.

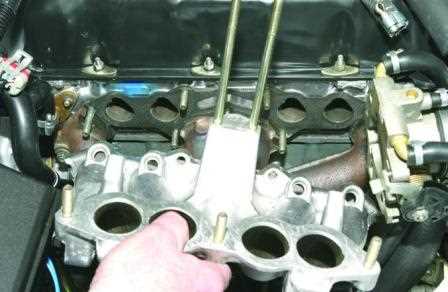

Извлечение коллектора из моторного отсека без демонтажа двигателя
Для извлечения впускного коллектора на ВАЗ 2107 без снятия двигателя необходимо соблюсти несколько важных шагов, чтобы избежать повреждений и упростить процесс. Начнем с подготовки автомобиля и необходимых инструментов.
Прежде всего, обеспечьте доступ к коллектору, сняв элементы, которые могут затруднять работу. Уберите воздушный фильтр, патрубки и все элементы, находящиеся в непосредственной близости от коллектора. Для этого вам потребуется ключ на 10 мм для откручивания креплений фильтра и других деталей.
Далее, с помощью трещотки и головки на 12 мм открутите болты, которые фиксируют коллектор к головке блока цилиндров. Важно помнить, что некоторые болты могут быть скрыты под патрубками или другими деталями, поэтому обязательно осмотрите весь участок.
После того как болты откручены, начните аккуратно отводить коллектор. Для этого используйте отвертку с плоским жалом, чтобы аккуратно поддеть его в местах соединений. Если коллектор не поддается, попробуйте аккуратно постучать по нему резиновым молотком. Это поможет ослабить прикипевшие соединения, но действуйте осторожно, чтобы не повредить детали.
Если коллектор все еще не выходит, следует ослабить дополнительные крепежные элементы, такие как гайки на трубках подачи топлива или других соединениях. Некоторые детали могут быть прикреплены к коллекторам дополнительно, например, крепежные элементы для датчиков. Их также нужно отсоединить, чтобы избежать повреждения проводки.
Когда коллектор поднимется, удалите его из моторного отсека, проверив, чтобы не осталось никаких креплений или уплотнителей, которые могут привести к повреждениям при извлечении.
Этот процесс требует терпения и аккуратности, поскольку неподготовленное извлечение коллектора может привести к поломке его крепежных элементов или повреждению прокладок. Лучше всего использовать новую прокладку при установке коллектора обратно, чтобы избежать утечек воздуха или топлива.
Очистка посадочной поверхности и проверка состояния прокладки
После снятия коллектора важно тщательно подготовить посадочные поверхности перед установкой нового компонента. Это обеспечит надежное соединение и предотвратит утечки выхлопных газов. Первым шагом будет очистка поверхности головки блока цилиндров и коллектора от остатков старой прокладки, углеродных отложений и других загрязнений.
Используйте металлическую щетку или шпатель для удаления крупных загрязнений. Будьте осторожны, чтобы не повредить поверхность. Для удаления углеродных отложений применяйте специальные очистители для выхлопных систем. Нанесите состав на загрязненные участки и дайте ему впитаться, затем аккуратно соскребите отложения. После этого тщательно протрите поверхности тряпкой или ветошью.
Важно проверять поверхность на наличие глубоких царапин, вмятин или трещин, которые могут повлиять на герметичность соединения. Для этого используйте зеркало или яркий свет для визуального осмотра. Если есть повреждения, такие как вмятины или трещины, придется либо шлифовать поверхность, либо обращаться к специалистам для более серьезного ремонта.
После очистки осмотрите прокладку. Если на старой прокладке имеются следы сильного износа, коррозии или прогара, ее нужно заменить. Убедитесь, что новая прокладка соответствует модели вашего автомобиля. Неправильно подобранная прокладка может привести к утечке газов и нарушению работы двигателя.
Перед установкой новой прокладки тщательно очистите места установки от пыли и грязи. Убедитесь, что на новой прокладке нет повреждений и она идеально подходит по размеру. Если прокладка сделана из материала, чувствительного к высокому температурному режиму, убедитесь, что поверхность вокруг коллектора не перегревается.
Когда и зачем нужна замена шпилек и гаек при обратной сборке
Замена шпилек и гаек необходима в случае их износа, коррозии или повреждения. При снятии коллектора ВАЗ 2107 шпильки могут подвергаться сильным нагрузкам, что приводит к их растяжению или деформации. Особенно это касается старых автомобилей, где крепежные элементы могли долгое время подвергаться воздействию высоких температур и химических веществ.
Если шпильки или гайки изношены, они могут плохо фиксировать коллектор, что приведет к его неравномерному прилеганию и утечке выхлопных газов. В такой ситуации необходимо заменить поврежденные элементы, чтобы избежать потери мощности двигателя и повышенного расхода топлива. Для проверки достаточно осмотреть резьбу: если она стерта или повреждена, детали следует заменить.
Гайки, которые ранее использовались, также могут потерять свою форму из-за многократных затяжек, особенно если они подвергались сильным нагрузкам. Использование старых гаек может привести к их скручиванию или даже к срыву резьбы на шпильке, что сделает дальнейшую работу невозможной без замены и шпилек, и гаек.
Для качественной сборки лучше использовать новые оригинальные или аналогичные по качеству крепежи, чтобы обеспечить надежность соединения и долговечность эксплуатации. Это предотвратит будущие проблемы с герметичностью и снижением производительности двигателя.
Вопрос-ответ:
Какие инструменты понадобятся для снятия коллектора на ВАЗ 2107?
Для того чтобы снять коллектор на ВАЗ 2107, вам понадобятся следующие инструменты: гаечные ключи, головки на трещотке (обычно 10 мм и 13 мм), плоскогубцы, отвертка, а также специальный ключ для откручивания болтов, которые часто закисают. Также можно использовать смазку типа WD-40, чтобы облегчить откручивание старых болтов.
Как правильно снять коллектор с ВАЗ 2107, чтобы не повредить детали?
Сначала необходимо подготовить автомобиль: снять клемму с аккумулятора, чтобы избежать короткого замыкания. После этого нужно открутить все болты крепления коллектора к головке блока цилиндров, аккуратно отцепить вакуумные шланги и отсоединить трубопровод, если он имеется. Важно аккуратно снимать коллектор, чтобы не повредить прокладки или другие элементы. Рекомендуется сначала ослабить болты по очереди, чтобы равномерно снять нагрузку.
Как избежать повреждения прокладки при снятии коллектора на ВАЗ 2107?
Чтобы избежать повреждения прокладки при снятии коллектора, важно не использовать чрезмерное усилие при откручивании болтов. Прокладку можно аккуратно поддеть отверткой или пластиковым инструментом, чтобы не повредить её. После снятия коллектора, если прокладка повреждена, её нужно заменить на новую, иначе могут возникнуть утечки воздуха или проблемы с системой впуска.
Нужно ли менять прокладку при снятии коллектора на ВАЗ 2107?
Да, прокладка, как правило, подлежит замене при снятии коллектора. Даже если она выглядит целой, старую прокладку может быть трудно установить на место после снятия, так как она уже потеряла свою эластичность. Лучше всего установить новую прокладку, чтобы избежать утечек и других проблем с герметичностью в будущем.
Что делать, если болты коллектора сильно закисли и не откручиваются?
Если болты сильно закисли, можно использовать жидкость для раскоксовки, такую как WD-40 или аналогичные средства. Их нужно нанести на болты и дать время для проникновения в закисшие соединения. После этого попробуйте аккуратно открутить болты с помощью трещотки или специального ключа. Если болты не поддаются, можно аккуратно прогреть их с помощью горелки или строительного фена, чтобы ослабить коррозию. Важно не перегреть металл, чтобы не повредить другие элементы.
Как снять коллектор на ВАЗ 2107 своими руками?
Для снятия коллектора на ВАЗ 2107 необходимо выполнить несколько последовательных шагов. Начните с отключения аккумулятора для безопасности. Затем снимите воздуховоды и ослабьте крепления, удерживающие коллектор. Нужно аккуратно открутить болты, которые фиксируют коллектор к головке блока цилиндров. После этого аккуратно снимите коллектор, не повредив его прокладки. Важно следить, чтобы в процессе работы не повредить другие детали двигателя, такие как датчики или провода. Процесс требует внимательности и осторожности, но при соблюдении всех шагов его можно выполнить самостоятельно.
