Коробка передач на ВАЗ 2114 – агрегат, доступный для демонтажа без подъемника и специнструмента. Главное – последовательность действий, удобный доступ к крепежу и соблюдение техники безопасности. Работы выполняются на яме или эстакаде, с обязательным отключением аккумулятора и сливом масла из КПП.
Перед снятием необходимо демонтировать аккумулятор, площадку под него, воздушный фильтр и трос сцепления. Ослабляется крепление шаровых опор, снимаются приводы с обеих сторон. Откручиваются болты крепления КПП к двигателю, предварительно зафиксировав двигатель от провисания с помощью подпорки или лебедки. Все болты фиксируются в порядке снятия – их длина различается.
Особое внимание стоит уделить левому приводу – при неосторожном извлечении возможна утечка трансмиссионного масла. Для предотвращения этого заглушите отверстие чистой деревянной пробкой или резиновым колпачком. После отсоединения всех датчиков и тросов коробка аккуратно опускается и вытаскивается из-под автомобиля.
Проверка состояния сцепления, сальников и подшипника выжимного – обязательна перед установкой коробки обратно. Замену изношенных компонентов целесообразно провести сразу, пока доступ открыт. Это сэкономит время и усилия в будущем.
Подготовка автомобиля к демонтажу коробки передач
Установите автомобиль на ровную бетонную поверхность. Под задние колеса подложите противооткатные упоры. Поднимите переднюю часть автомобиля домкратом и зафиксируйте её на двух надёжных опорах, размещённых под порогами за лонжеронами. Проверните передние колёса в ровное положение и убедитесь в устойчивости машины.
Отключите аккумулятор, отсоединив клемму «минус». Снимите защиту картера, если установлена. Далее слейте масло из коробки передач через сливную пробку ключом на 17. После полного слива закрутите пробку обратно, чтобы избежать загрязнения рабочей зоны.
Снимите передние колёса. Отсоедините ШРУСы от ступиц: выверните гайки ступиц ключом на 30, отсоедините шаровые опоры от поворотных кулаков и аккуратно извлеките наружные гранаты. Следите за целостностью пыльников и не допускайте провисания приводов – подложите под них деревянные подпорки.
Отключите датчики и элементы, мешающие демонтажу: разъёмы датчика скорости, заднего хода и массы. Отсоедините трос привода сцепления от вилки на коробке. Снимите приёмную трубу глушителя от коллектора, если она препятствует снятию КПП.
Ослабьте и снимите крепление задней и передней опор двигателя. Под коробку установите гидравлический или винтовой домкрат с деревянной прокладкой, чтобы избежать повреждений. Убедитесь, что все подготовительные работы завершены – только после этого можно приступать к отвинчиванию креплений КПП от двигателя.
Необходимые инструменты и приспособления для работы
Для снятия коробки передач на ВАЗ 2114 потребуется точный набор инструментов и приспособлений. Наличие подходящего инструмента исключает повреждение элементов и ускоряет процесс демонтажа.
- Набор торцевых головок с трещоткой: особенно важны размеры 10, 13, 17 и 19 мм.
- Удлинители для торцевых головок: обеспечивают доступ к труднодоступным болтам, особенно в районе крепления коробки к блоку двигателя.
- Гаечные ключи рожковые и накидные: применяются при ограниченном пространстве, предпочтительно с трещоткой.
- Шестигранники: размер 8 мм – для откручивания сливной пробки коробки.
- Монтировка или прочная металлическая труба: для отсоединения привода и выпрессовки ШРУСа из коробки.
- Домкрат: желательно подкатной, устойчивый, с грузоподъёмностью не менее 1,5 т.
- Деревянные подпорки или стойки: фиксируют двигатель в подвешенном состоянии после отсоединения коробки.
- Балка или регулируемая траверса для поддержки двигателя сверху: необходима при снятии опоры силового агрегата.
- Емкость для слива масла: минимум 4 литра, с низкими бортами для удобства подставления под картер.
- Щетка по металлу и очиститель: для удаления загрязнений перед откручиванием крепежа.
- Фонарик или налобный светильник: для работы в нижней части моторного отсека и под автомобилем.
- Перчатки с противоскользящей поверхностью и защитные очки.
Перед началом работ проверь исправность каждого инструмента. Изношенные ключи или головки срывают грани крепежа и усложняют демонтаж.
Отключение аккумулятора и демонтаж защиты картера
Для доступа к креплениям коробки потребуется снять защиту картера. На большинстве ВАЗ 2114 она крепится на четырёх болтах – два спереди и два ближе к подрамнику. Используется головка на 13 или 17 в зависимости от типа установленной защиты. Перед откручиванием обработайте резьбовые соединения проникающей смазкой, особенно если защита давно не снималась. Снимайте аккуратно, удерживая элемент второй рукой, чтобы не повредить масляный поддон при падении металлического листа.
После демонтажа защиты обязательно проверьте состояние крепёжных элементов. Изношенные или коррозированные болты рекомендуется заменить. Удалите загрязнения и остатки смазки с резьбы, чтобы обеспечить надёжную фиксацию при обратной установке.

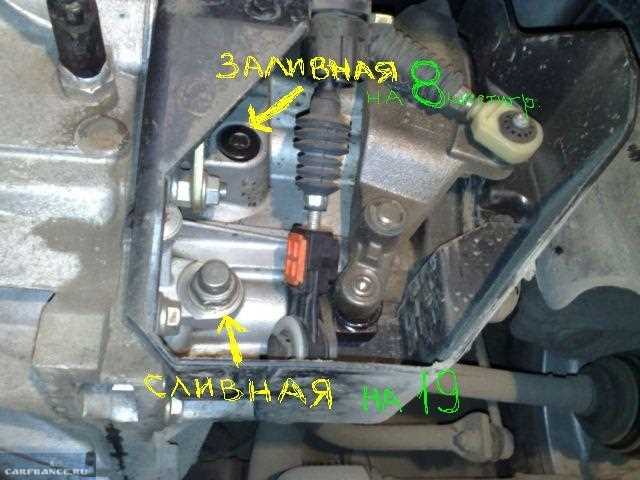

Слив масла из коробки передач перед снятием
Перед демонтажом коробки передач необходимо полностью слить трансмиссионное масло, чтобы исключить вытекание жидкости во время работ и упростить доступ к узлам крепления.
- Установить автомобиль на подъёмник или надёжные опоры, обеспечив свободный доступ к днищу.
- Открутить защиту картера, если она установлена, чтобы открыть доступ к сливной пробке КПП.
- Подставить ёмкость объёмом не менее 4 литров под сливное отверстие коробки.
- Использовать торцовый ключ на 17 мм для откручивания сливной пробки, расположенной в нижней части картера КПП с правой стороны.
- Дождаться полного слива масла, что может занять до 10 минут при прогретой коробке.
- Осмотреть сливную пробку: при наличии большого количества металлической стружки очистить магнит и проверить состояние масла.
- Закрутить сливную пробку с моментом 25–30 Н·м. Использовать новую медную шайбу для герметичности.
Слив масла обязательно проводить на ровной поверхности. Использование неоригинальных пробок или чрезмерное усилие при затяжке может повредить резьбу картера.
Отсоединение приводов и тросов переключения передач
Перед отсоединением приводов установите автомобиль на ровную поверхность, надежно зафиксируйте его на опорах и снимите передние колёса. Слейте трансмиссионное масло через сливную пробку картера коробки передач.
Для снятия приводов необходимо выкрутить болты крепления шаровых опор к поворотным кулакам, после чего осторожно извлечь шрусы из ступиц. Далее монтировкой аккуратно подденьте внутренние шрусы и выньте их из корпуса коробки передач. Не допускайте перекоса или рывков – это может повредить сальники.
Тросы переключения передач отсоединяются после демонтажа аккумулятора и его площадки. Освободите фиксирующие скобы с наконечников тросов, затем снимите их с рычагов кулисы. Запомните положение каждого троса – перепутывание приведёт к некорректной работе механизма переключения.
Во избежание деформации, не сгибайте тросы под острым углом и не тяните за рубашку. При наличии люфта в наконечниках рекомендуется замена, чтобы избежать проблем при установке и дальнейшей эксплуатации.
Снятие стартера и откручивание креплений КПП к двигателю
Перед началом работы важно обеспечить безопасность: отсоедините аккумулятор, чтобы избежать короткого замыкания при работе с электроприборами. Снимите стартер, так как он мешает демонтажу коробки передач. Для этого нужно открутить два болта крепления стартера к коробке передач (обычно используются головки на 13 мм). Затем отсоедините проводку от стартера и извлеките его из монтажного отверстия.
После снятия стартера приступайте к откручиванию креплений коробки передач к двигателю. На ВАЗ 2114 они представляют собой болты, расположенные по периметру соединения коробки и мотора. Чаще всего используются болты с головкой на 17 мм. Важно обратить внимание на два болта, расположенные с нижней стороны коробки, так как они могут быть труднодоступными. Для удобства работы стоит использовать удлинители и трещотки.
После того как все болты откручены, аккуратно ослабьте крепления коробки. Убедитесь, что ни один болт не остался неприкрученным. В случае возникновения сопротивления при попытке отделить коробку от двигателя, слегка постучите по краям коробки молотком с деревянной накладкой, чтобы не повредить детали.

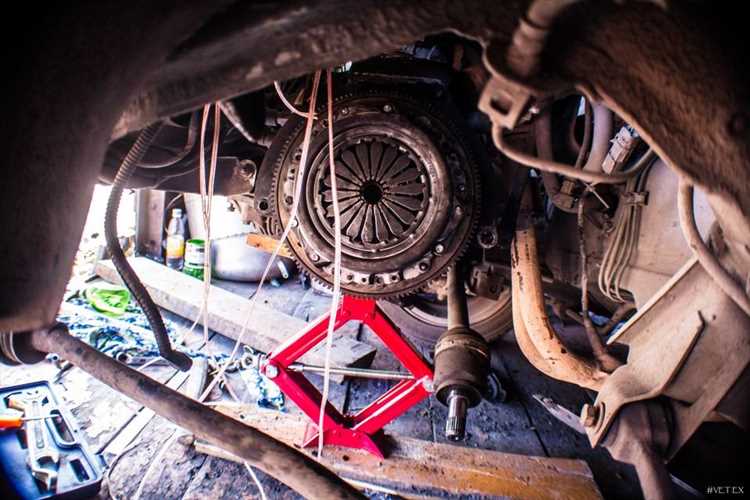

Опускание силового агрегата и демонтаж коробки передач
Перед тем как приступить к снятию коробки передач с ВАЗ 2114, необходимо провести подготовительные работы. Для этого требуется поднять автомобиль и установить его на надежные подставки. Далее откручиваются передние и задние подушки мотора, чтобы обеспечить свободу движению силового агрегата. Затем сливается трансмиссионное масло из коробки передач. Это предотвратит его вытекание во время демонтажа.
Следующим шагом является отсоединение карданного вала от коробки передач. Для этого нужно ослабить крепежные болты и аккуратно снять вал с фланца коробки. Затем необходимо открутить все электрические и механические соединения, такие как датчики скорости и проводку. Эти элементы могут затруднять извлечение коробки, если их не снять заранее.
Теперь можно приступить к отсоединению коробки передач от двигателя. Для этого откручиваются болты крепления коробки к двигателю, а также болты, фиксирующие коробку на подушках. Важно внимательно следить за состоянием кронштейнов и других крепежных элементов, чтобы избежать повреждений.
Когда коробка передач частично отсоединена, необходимо аккуратно опустить силовой агрегат, используя домкрат или подъемник, чтобы освободить пространство для извлечения коробки. Опускание силового агрегата требует осторожности, так как неправильное распределение веса может привести к повреждению компонентов.
После того как силовой агрегат опущен, коробка передач полностью отсоединяется и может быть извлечена из под автомобиля. Во время этого процесса важно следить за тем, чтобы коробка не зацепила другие элементы подвески или проводки, что может вызвать дополнительные проблемы.

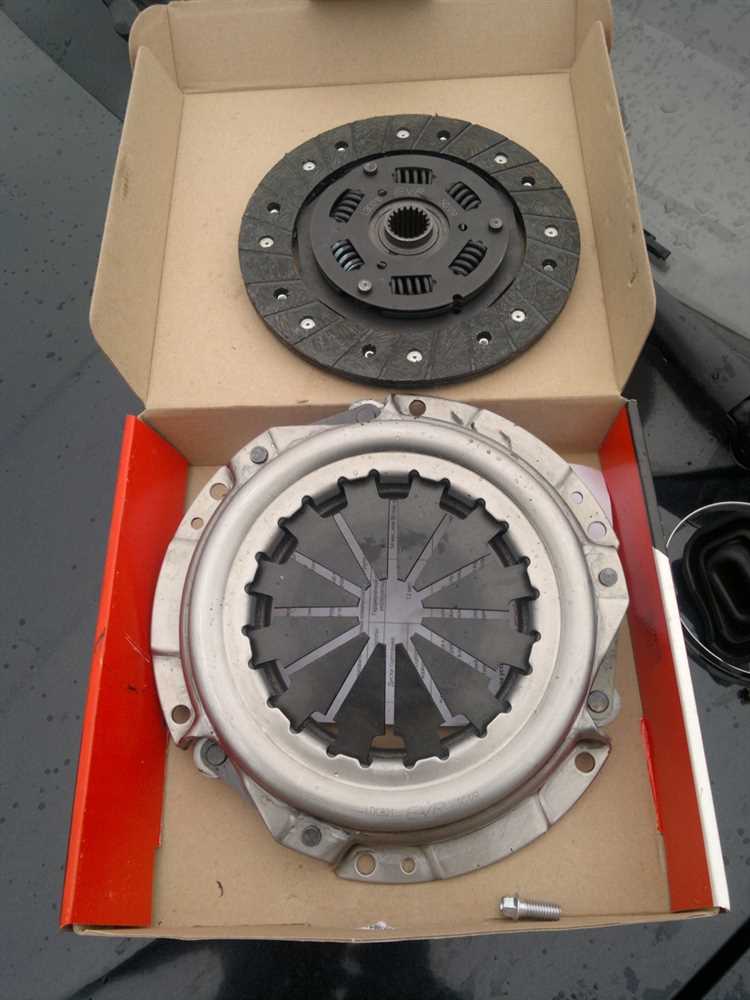

Проверка состояния сцепления и маховика после снятия КПП
После снятия коробки передач на ВАЗ 2114 важно тщательно проверить состояние сцепления и маховика, так как эти компоненты напрямую влияют на работу трансмиссии и общую динамику автомобиля.
Состояние сцепления: начните с осмотра диска сцепления. Проверьте степень износа фрикционных накладок. Если они меньше 2-3 мм, необходимо заменить диск. При наличии заметных повреждений или трещин на поверхности, замена также обязательна. Особое внимание стоит уделить наличию смазки или масла на поверхности, так как это может свидетельствовать о повреждениях сальника выжимного подшипника или герметичности кожуха сцепления.
Проверьте пружины, которые должны быть равномерно установлены и не иметь признаков усталости или повреждений. Нарушение их работы может привести к проблемам с зацеплением диска и неправильной работе сцепления.
Выжимной подшипник: также нужно осмотреть его на наличие износа. При ощутимых люфтах или скрипах подшипник подлежит замене, так как его неправильная работа может привести к быстрому износу сцепления.
Состояние маховика: внимательно осмотрите рабочую поверхность маховика. На ней не должно быть глубоких борозд или трещин, так как это может повлиять на равномерность зацепления сцепления. Поверхность должна быть гладкой, без признаков перегрева, что проявляется в темных пятнах или избыточной термической нагрузке.
Также проверьте состояние фланцев и отверстий для крепления маховика к коленчатому валу. При наличии задиров или следов коррозии, маховик подлежит замене или шлифовке. Небольшие износы можно исправить на специальном станке, но важно учитывать, что после шлифовки маховик должен быть сбалансирован.
Заключение: качественная диагностика сцепления и маховика поможет избежать дорогостоящих поломок и ненужных ремонтов в будущем. Если хотя бы один из компонентов требует замены или ремонта, не откладывайте это на потом, чтобы обеспечить безопасность и долговечность работы трансмиссии.
Вопрос-ответ:
Как правильно снять коробку передач на ВАЗ 2114 своими руками?
Снятие коробки передач на ВАЗ 2114 требует последовательного выполнения нескольких шагов. Для начала необходимо установить автомобиль на подъемник или поднять его с помощью домкрата и надежно закрепить. Затем снимаем защитные панели и отсоединяем аккумулятор, чтобы избежать короткого замыкания. Отключите приводы и соединительные элементы коробки передач, такие как тросы, шланги и провода. После этого откручиваем болты крепления коробки и аккуратно снимаем её. Важно помнить о необходимости корректно устанавливать все элементы обратно после ремонта.
Как избежать повреждения коробки передач при её снятии на ВАЗ 2114?
Для того чтобы избежать повреждения коробки передач при её снятии, важно следовать инструкции и соблюдать осторожность. Начните с того, чтобы убрать все лишние детали, которые могут мешать работе, например, аккумулятор, трубки и шланги. При откручивании болтов крепления коробки старайтесь не применять чрезмерную силу, чтобы не повредить резьбу. Также полезно использовать специальный инструмент для поддержки коробки при её снятии, чтобы избежать лишних нагрузок и перекосов на элементы трансмиссии.
Нужна ли помощь при снятии коробки передач на ВАЗ 2114 или можно сделать это одному?
Процесс снятия коробки передач на ВАЗ 2114 требует физической силы и точности, поэтому рекомендуется иметь помощника. Один человек может столкнуться с трудностями при попытке удерживать коробку во время её снятия, а также при отсоединении тяжелых и громоздких элементов. Наличие второго человека значительно упростит задачу, особенно при удержании коробки в процессе её извлечения. Тем не менее, если у вас есть подходящий инструмент и опыт, можно попробовать справиться и в одиночку.
Какие инструменты понадобятся для снятия коробки передач на ВАЗ 2114?
Для снятия коробки передач на ВАЗ 2114 вам понадобятся базовые инструменты, такие как гаечные ключи, трещотка с набором головок, домкрат, подставка для поддержания коробки и отвертки. Также полезным может быть набор для снятия тросов и разъемов, чтобы аккуратно отсоединить все соединения. Убедитесь, что у вас есть правильные ключи для работы с болтами коробки, а также специализированный инструмент, если планируете работать с выжимным подшипником или сцеплением.
