Коробка передач ВАЗ 2115 – механическая пятиступенчатая трансмиссия, конструктивно идентичная узлам моделей 2108–2114. Её демонтаж необходим при замене сцепления, ремонте первичного или вторичного вала, замене сальников, а также при капитальном ремонте. Работа требует доступа снизу, минимального набора инструментов и соблюдения порядка действий.
Перед началом демонтажа необходимо обеспечить безопасность: отключить аккумулятор, поддомкратить автомобиль, установить надёжные опоры под лонжероны. Колёса следует подложить противооткатными упорами, а рычаг КПП установить в нейтральное положение. Желательно заранее слить масло из коробки, чтобы избежать загрязнения и облегчить снятие агрегата.
Ключевые этапы включают: отсоединение привода сцепления (трос или гидролиния), снятие привода переключения передач, демонтаж полуосей, откручивание креплений опор двигателя и коробки. Особое внимание стоит уделить четырём болтам крепления коробки к двигателю, один из которых расположен в труднодоступном месте за стартером. Для доступа потребуется удлинённая головка и кардан.
Работы удобнее проводить вдвоём, особенно при снятии агрегата с направляющих штифтов. Вес коробки составляет порядка 30 кг, и при неаккуратном обращении легко повредить шлицы или опоры. Оптимально использовать домкрат с площадкой или самодельную опору для плавного спуска. После демонтажа стоит сразу осмотреть маховик, корзину сцепления и выжимной подшипник.

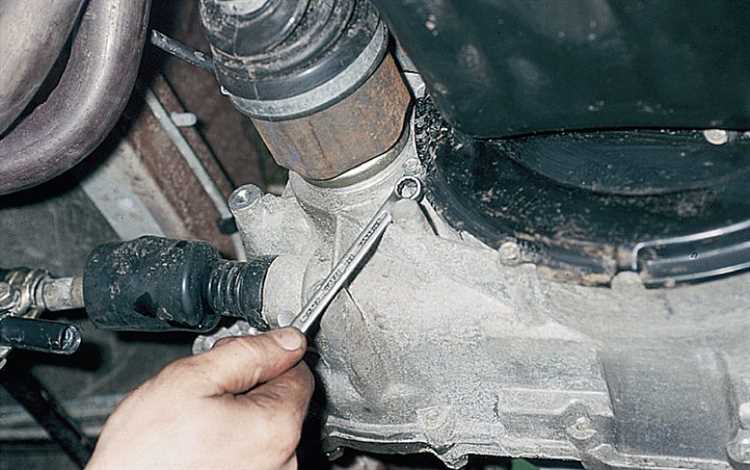

Подготовка автомобиля к демонтажу коробки передач
Перед началом работ необходимо установить автомобиль на ровную поверхность и зафиксировать стояночным тормозом. Откройте капот и отключите минусовую клемму аккумулятора для исключения коротких замыканий при демонтаже электропроводки, подключенной к коробке передач.
Поддомкратьте переднюю часть автомобиля и надежно установите его на подпорки. Домкрат не используется как основная опора – при демонтаже коробки его легко случайно сбить. Снимите передние колёса для обеспечения доступа к ШРУСам и крепежу подвески.
Слейте масло из коробки передач. Для этого открутите сливную пробку на картере КПП, предварительно подставив ёмкость объёмом не менее 4 литров. Затяжку пробки ослабляйте только после полного остывания агрегата во избежание ожогов.
Отсоедините штекеры от датчика скорости и заднего хода. Снимите трос сцепления, предварительно ослабив регулировочную гайку на вилке сцепления. Далее отсоедините трос привода спидометра, если он установлен в механическом исполнении.
Снимите левый и правый приводные валы. Для этого открутите гайки ступиц, предварительно отогнув фиксирующие шайбы, и освободите наружные ШРУСы от поворотных кулаков. Внутренние ШРУСы аккуратно выведите из коробки с помощью монтажки, не повредив сальники.
Открутите крепления защиты картера, если установлена. Также снимите нижнюю поперечину, закрывающую доступ к подушке коробки. Убедитесь, что в зоне демонтажа отсутствуют посторонние предметы и инструменты, мешающие работе.
Снятие аккумулятора, защиты картера и стартера
Перед началом работ отключи минусовую клемму аккумулятора ключом на 10. Полностью сними аккумулятор с площадки, чтобы обеспечить свободный доступ к стартеру и коробке. Осмотри клеммы на наличие окислов, при необходимости очисти щёткой по металлу.
Для демонтажа защиты картера используй головку на 13 или 17 (в зависимости от типа установленной защиты). Открути крепёжные болты спереди и по бокам. Снимай защиту аккуратно, так как она может быть деформирована и зажата. Убедись, что крепления не сорваны, иначе при последующей установке возможна вибрация.
Чтобы снять стартер, открути гайку плюсового провода и сигнальный разъём с тягового реле. Используй ключ на 13. Далее открути три крепёжных болта стартера к блоку сцепления (два сверху, один снизу). Болты могут быть прикипевшими – используй проникающую смазку. Стартер вынимай в сторону радиатора, поворачивая его для выхода из посадочного места. После демонтажа проверь состояние шестерни бендикса и втягивающего реле.
Как отсоединить приводы от коробки передач
Перед началом работы необходимо слить масло из коробки передач, открутив сливную пробку ключом на 17. Это предотвратит вытекание масла при извлечении приводов.
Установите автомобиль на домкрат и надежно зафиксируйте его на опорах. Снимите передние колеса. Далее демонтируйте шплинты и гайки ступиц, используя головку на 30. Для фиксации ступицы используйте монтировку через отверстие в тормозном диске.
Открутите нижние шаровые опоры от поворотных кулаков ключом на 17, аккуратно отведите стойки наружу и освободите наружные ШРУСы из ступиц. При необходимости используйте съемник или монтировку.
Чтобы извлечь внутренние ШРУСы из коробки, подденьте привод монтажной лопаткой ближе к фланцу коробки и резким движением выведите ШРУС из зацепления. Если привод удерживается стопорным кольцом, необходимо приложить усилие. Не тяните за вал – повредите шарниры.
После извлечения приводов заглушите отверстия в коробке временными пробками или чистыми тряпками, чтобы избежать попадания грязи внутрь.

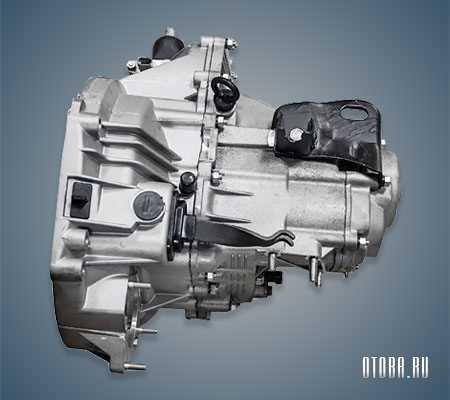

Отключение сцепления и проводки от КПП
Перед началом работ обеспечьте доступ к нижней части двигателя, установив автомобиль на надёжные опоры. Снимите аккумуляторную клемму, чтобы исключить короткое замыкание при демонтаже электропроводки.
Отключение сцепления: отсоедините шток привода сцепления от вилки. На ВАЗ 2115 используется тросовый привод – ослабьте регулировочную гайку на конце троса и извлеките его из кронштейна. Важно зафиксировать трос в таком положении, чтобы не повредить рубашку при последующем демонтаже коробки.
Перед началом работы необходимо зафиксировать двигатель, чтобы избежать его смещения после демонтажа коробки. Используйте регулируемую подпорку или деревянный брус под поддон картера.
Порядок откручивания креплений и опор:
- Открутите два нижних болта крепления коробки к блоку двигателя ключом на 19. Доступ к ним возможен снизу, через нишу левого колеса.
- Снимите левое колесо и защиту картера. Это обеспечит доступ к опоре и болтам крепления к кузову.
- Ослабьте и снимите гайки крепления задней опоры коробки передач (на подушке). Используйте головку на 17 с удлинителем. Откручиваются снизу, возле балки подрамника.
- Перейдите к верхним болтам. Снимите аккумулятор и площадку под ним. Это откроет доступ к оставшимся четырём болтам крепления коробки к двигателю.
- Открутите болты верхней части корпуса сцепления. Один из них расположен у стартера – его также нужно снять. Используйте ключ на 19 и вороток с удлинителем.
- С правой стороны, через арку, открутите кронштейн правой опоры. Болты М10, головка на 17. Двигатель в этот момент должен быть надежно зафиксирован снизу.
После откручивания всех креплений убедитесь, что коробка полностью освобождена и не удерживается ни одним болтом или опорой. Далее переходите к её снятию.

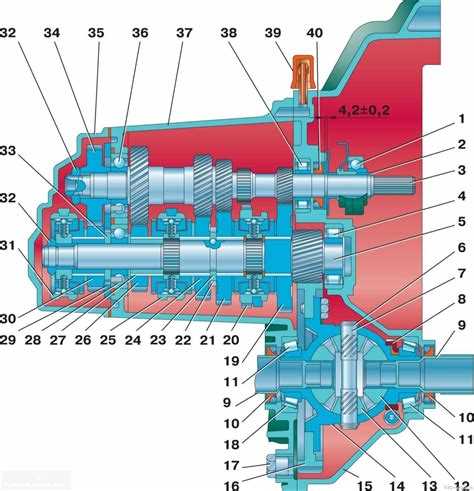

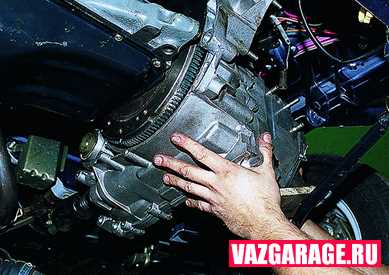

Выемка коробки передач из моторного отсека
Перед началом снятия коробки передач с ВАЗ 2115 следует подготовить рабочее место, необходимый инструмент и обеспечить безопасность. Вам потребуются: домкрат, подставки, ключи и отвертки, а также набор головок для откручивания болтов.
Первым шагом является поднятие автомобиля с помощью домкрата. Разместите подставки под кузов для надежности. После этого снимите защиту картера, если она имеется, и отсоедините аккумулятор, чтобы избежать коротких замыканий при работе с проводкой.
Далее, необходимо отсоединить приводные валы от коробки передач. Для этого снимите болты крепления гаек, а затем аккуратно извлеките валы из коробки. Обратите внимание, что важно избежать повреждений шлицевых соединений и подшипников.
После этого приступайте к снятию всех элементов, крепящих коробку передач к двигателю. Сначала отсоедините привод от сцепления, открутив болты и сняв рычаг сцепления. Затем открутите болты крепления коробки к двигателю, которые расположены по периметру коробки. Не забудьте ослабить гайки и болты, которые могут фиксировать коробку в моторном отсеке.
Параллельно необходимо отсоединить все электрические соединения и трубки, ведущие к коробке передач. Особое внимание уделите датчикам скорости и положения, так как их повреждение может привести к некорректной работе автомобиля после установки новой коробки.
После того как все крепления будут ослаблены, аккуратно начинайте извлечение коробки. Важно использовать домкрат для поддержки коробки в момент снятия, чтобы избежать ее повреждения или падения. Это необходимо делать с осторожностью, так как коробка передач достаточно тяжела, и ее неправильное снятие может привести к травмам или повреждениям других частей автомобиля.
После того как коробка будет вытащена, очистите моторный отсек от загрязнений и лишних деталей. Внимательно осмотрите место установки коробки и все сопрягаемые элементы на предмет износа или повреждений. Перед установкой новой коробки важно тщательно проверить состояние сцепления, приводных валов и других элементов трансмиссии.
Вопрос-ответ:
Как правильно снять коробку передач на ВАЗ 2115 своими руками?
Для снятия коробки передач на ВАЗ 2115 потребуется выполнить несколько шагов. Сначала нужно поднять автомобиль и зафиксировать его на домкрате. Далее отключите аккумулятор, чтобы избежать коротких замыканий. После этого отсоедините все необходимые компоненты, такие как приводные валы, сцепление и шланги. Важно помнить, что коробка передач достаточно тяжелая, поэтому может потребоваться помощь второго человека. С помощью специального инструмента открутите болты и аккуратно снимите коробку.
Какие инструменты понадобятся для снятия коробки передач на ВАЗ 2115?
Для снятия коробки передач на ВАЗ 2115 вам понадобятся следующие инструменты: домкрат, ключи на 13, 17 и 19, крестовая отвертка, торцевые головки, трещотка, а также баллонный ключ. Также полезно иметь подручные средства для фиксации коробки, такие как цепь или веревка. Не забудьте о технической жидкости для заливки в коробку, если потребуется.
Нужно ли сливать масло из коробки передач перед ее снятием?
Да, перед снятием коробки передач обязательно нужно слить масло. Это нужно для того, чтобы избежать проливания жидкости и лишней грязи в процессе работы. Для этого открутите сливную пробку на коробке передач и дайте маслу стечь в заранее подготовленный контейнер. Это также позволит предотвратить повреждения при снятии агрегата.
Как предотвратить повреждения при снятии коробки передач на ВАЗ 2115?
Чтобы предотвратить повреждения при снятии коробки передач на ВАЗ 2115, следует соблюдать осторожность на каждом этапе работы. Используйте правильный инструмент и не торопитесь, чтобы избежать срыва резьбы или повреждения элементов. Лучше всего снять коробку с помощью помощника, чтобы избежать возможных травм или повреждений деталей. Обязательно следите за тем, чтобы не повредить сцепление и валы, а также при снятии избегайте ударов по коробке и другим частям автомобиля.
Можно ли снять коробку передач на ВАЗ 2115 без специального оборудования?
Снять коробку передач на ВАЗ 2115 можно и без специального оборудования, однако для этого потребуется стандартный набор инструментов и внимание к деталям. Важно иметь хороший домкрат и подставки для безопасного подъема машины. Также стоит помнить, что без специального подъемного оборудования или креплений будет сложно справиться с тяжелой коробкой, особенно если она старого образца и имеет значительный вес. Лучше всего иметь помощника для безопасного демонтажа.
Как правильно снять коробку передач на ВАЗ 2115?
Для того чтобы снять коробку передач на ВАЗ 2115 своими руками, нужно подготовить автомобиль и инструменты. Прежде всего, необходимо поднять машину с помощью домкрата и установить её на подставки для безопасности. Далее следует отсоединить отрицательную клемму аккумулятора, чтобы избежать короткого замыкания. После этого снимаются все элементы, которые мешают доступу к коробке: карданный вал, рычаг переключения передач, а также трубы и проводка. Когда доступ будет открыт, откручиваем болты, крепящие коробку к двигателю и кузову. После этого нужно аккуратно снять коробку, при этом важно контролировать, чтобы не повредить шланги или проводку.
Какие могут возникнуть трудности при снятии коробки передач на ВАЗ 2115?
Основные сложности при снятии коробки передач на ВАЗ 2115 могут возникнуть из-за неудобного доступа к крепежным болтам и изношенных или ржавых элементов. Часто бывает сложно открутить болты, так как они могут быть сильно затянуты или подвержены коррозии. В таких случаях может потребоваться использование проникающих жидкостей или обогрева для ослабления креплений. Также, при снятии коробки нужно быть осторожным с проводами и трубками, чтобы не повредить их. Неопытные автолюбители могут столкнуться с проблемой правильного соединения коробки с двигателем при её установке обратно, поэтому важно следить за точностью всех соединений и убедиться в отсутствии зазоров между элементами.
