Для демонтажа коробки передач на ВАЗ 2109 потребуется минимум три часа работы и базовый набор инструментов: головки на 10, 13, 17 и 19, вороток, удлинитель, монтировка и домкрат. Работы выполняются на яме или эстакаде – без доступа снизу снять КПП невозможно.
Перед началом необходимо полностью обесточить автомобиль, сняв минусовую клемму с аккумулятора. Затем сливается трансмиссионное масло через сливное отверстие снизу картера КПП. Его объем – около 3,5 литра, использовать повторно не рекомендуется.
Следующий этап – отсоединение привода сцепления, троса выбора передач и электропроводки от датчиков заднего хода и нейтрали. Также нужно открутить и вынуть стартер, который крепится к коробке двумя болтами на 13. Без этого снять коробку не получится.
После подготовки – откручиваются шаровые опоры и вынимаются полуоси из коробки. Это делается аккуратно, чтобы не повредить сальники. Затем остается только открутить болты крепления коробки к блоку двигателя и аккуратно стянуть её назад. Вес узла – около 35 кг, поэтому работа требует помощника или использования домкрата.
Важно: при установке обратно необходимо заменить направляющую втулку сцепления и проверить состояние выжимного подшипника. Эти детали стоят недорого, но доступ к ним возможен только при снятой коробке.
Как подготовить автомобиль ВАЗ 2109 к снятию коробки передач
Отключите клемму минус с аккумулятора, чтобы исключить короткое замыкание при работе с электропроводкой и стартером. Снимите аккумуляторную батарею для обеспечения свободного доступа к верхним креплениям КПП.
Установите автомобиль на ровную поверхность и зафиксируйте задние колеса противооткатными упорами. Передние колеса должны быть вывешены с помощью домкрата и зафиксированы на надёжных опорах, обеспечивающих устойчивость при демонтаже.
Слейте трансмиссионное масло, открутив сливную пробку на корпусе коробки. Используйте ёмкость объёмом не менее 4 литров. После слива масло не используйте повторно, если оно загрязнено металлической стружкой.
Снимите воздухофильтр и патрубки, мешающие доступу к верхней части коробки. Демонтируйте аккумуляторную полку и открутите крепления троса сцепления от рычага вилки.
Отсоедините провода от датчика заднего хода и стартера. Снимите стартер, открутив два болта крепления к картеру сцепления. Убедитесь, что провода не натягиваются и не повреждаются при последующей работе.
Выверните крепёжные болты, соединяющие КПП с кронштейном передней подушки двигателя. Подставьте под двигатель надёжную опору, чтобы избежать его смещения после демонтажа коробки.
Ослабьте хомуты и снимите приводы от ступиц. Снимите шаровые опоры с поворотных кулаков, чтобы обеспечить свободное извлечение внутренних ШРУСов из коробки. Убедитесь, что пыльники и стопорные кольца привода не повреждены.
Какие инструменты потребуются для демонтажа коробки передач
Для снятия коробки передач на ВАЗ 2109 необходимо подготовить чёткий набор инструментов, без которых работа будет затруднена или невозможна.
Набор торцевых головок и трещотка: обязательны головки на 10, 13, 17 и 19 мм. Используются для откручивания креплений стартера, опор двигателя, карданного вала и самой коробки.
Удлинители и карданные переходники: позволяют добраться до болтов крепления коробки в труднодоступных местах, особенно со стороны моторного отсека и под днищем.
Гаечные ключи: рожковые и накидные ключи на 10, 13 и 17 мм. Особенно полезны при работе в узких зонах, где трещотка не проходит.
Монтировка длиной не менее 50 см: нужна для аккуратного отделения коробки от двигателя, если соединение «прикипело».
Домкрат и прочные опоры: необходимо два домкрата: один для приподнятия кузова, второй – для поддержки коробки при снятии. Использовать только металлические, устойчивые опоры.
Отвёртка с плоским жалом: применяется для снятия фиксаторов, выпрессовки тросов сцепления и демонтажа защит.
Шестигранники: особенно на 5 и 6 мм – требуются для отвинчивания отдельных крышек и заглушек на корпусе коробки.
Съёмник приводов (если есть): облегчает извлечение приводных валов без повреждения ШРУСов.
Фонарик или налобный светильник: обеспечивает освещение под днищем и в моторном отсеке. Без него можно пропустить крепёж или повредить проводку.
Перчатки и защитные очки: важны для защиты рук от масла, пыли и острых кромок корпуса.

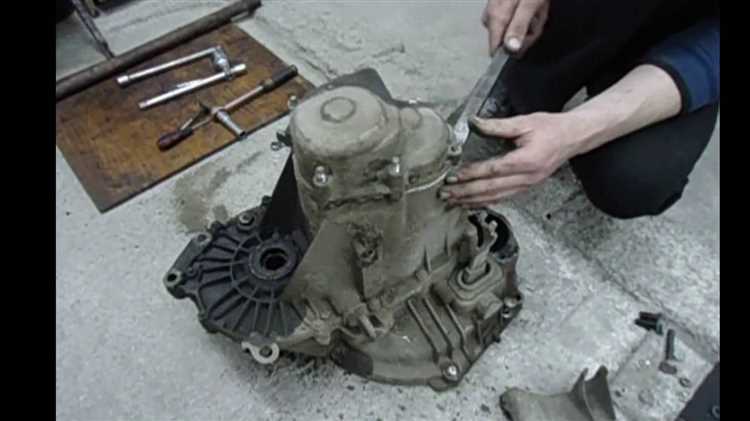

Порядок отсоединения приводов от коробки передач
Перед началом работ необходимо установить автомобиль на ровную поверхность, зафиксировать его на опорах и снять оба передних колеса. Открутите гайки ступиц и выпрессуйте шлицевую часть приводов из ступиц с помощью съемника или ударом через медную проставку.
Снимите защиту картера, если она установлена. Выкрутите болты крепления шаровых опор к кулакам и аккуратно выведите рычаги из поворотных кулаков. Не допускайте повреждения пыльников ШРУСов и не перегибайте приводы.
С правой стороны открутите два болта крепления промежуточной опоры к блоку двигателя. После этого выведите правый привод из коробки, удерживая вал за корпус. При необходимости аккуратно подденьте его монтировкой между корпусом КПП и фланцем привода.
Левый привод извлекается аналогично. Используйте монтажную лопатку или плоский ломик, чтобы равномерно приложить усилие и вытолкнуть вал из коробки. При этом следите за тем, чтобы не повредить сальник и посадочное отверстие.
Оба привода необходимо подпереть или временно закрепить, чтобы избежать вытекания масла из коробки. При наличии следов утечки через сальники рекомендуется заменить их до установки коробки обратно.
Как правильно демонтировать опоры и крепления коробки
Перед началом работ отсоедините минусовую клемму аккумулятора и зафиксируйте автомобиль на подъёмнике или надёжных опорах. Убедитесь, что двигатель и коробка полностью остужены.
- Снимите левое переднее колесо и пластиковый подкрылок для доступа к опоре коробки.
- Открутите два болта крепления задней опоры коробки к лонжерону кузова. Используйте ключ на 17 с удлинителем. Болты часто прикипают – обработайте резьбовые соединения проникающей смазкой за 15–20 минут до откручивания.
- Поддержите коробку с помощью домкрата или траверсы, подложив деревянный брусок между корпусом коробки и металлом для равномерного распределения нагрузки.
- Открутите гайку верхнего крепления правой опоры коробки к кронштейну двигателя. Головка на 19. Кронштейн часто закрыт жгутами проводки – аккуратно их отведите в сторону, не повредив изоляцию.
- Открутите нижнее крепление правой опоры к кузову. Болты расположены в труднодоступных местах, поэтому рекомендуется использовать карданный удлинитель и трещотку с мелким шагом.
- Проверьте состояние резинок опор. Изношенные или растрескавшиеся элементы подлежат обязательной замене во избежание вибраций после обратной сборки.
После снятия всех креплений и опор убедитесь, что коробка свободна и не имеет жёстких связей с кузовом или двигателем, перед тем как приступать к её извлечению.

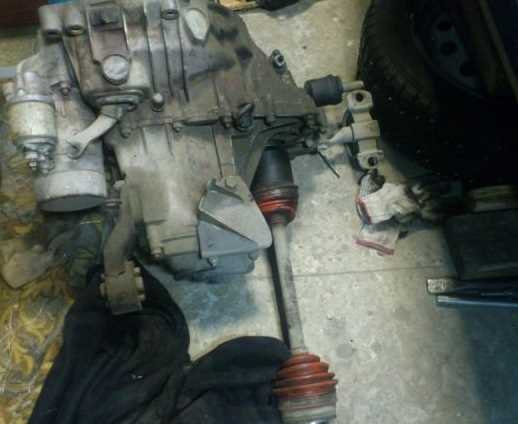

Особенности отсоединения сцепления и датчиков перед снятием
Отсоединение сцепления начинают с демонтажа рабочего цилиндра. Сначала ключом на 13 откручивают два болта крепления цилиндра к картеру сцепления. Давление в системе не сбрасывается – цилиндр аккуратно отводится в сторону вместе с трубкой, не перегибая её.
Трос сцепления необходимо освободить от вилки. Для этого отсоединяется стопорная шайба, затем трос вытягивается из проушины. На картере коробки трос крепится скобой – её снимают плоской отвёрткой.
Датчик скорости снимается путём отсоединения колодки и вывинчивания самого датчика из корпуса. На старых моделях используется пластиковая защёлка – действовать нужно осторожно, чтобы не повредить корпус.

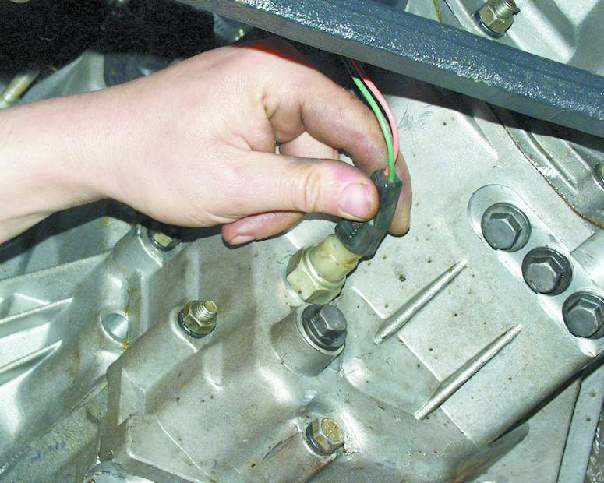

Датчик заднего хода располагается в задней части коробки. Сначала отсоединяют разъём питания, затем ключом на 22 выкручивают датчик против часовой стрелки. Разъём лучше снимать при помощи пластикового съемника, чтобы избежать повреждения контактов.
Перед тем как приступить к снятию коробки передач с двигателя ВАЗ 2109, необходимо подготовить рабочее место и инструменты. Для работы потребуется домкрат, набор ключей, крестовая и плоская отвертка, а также съемник вилки сцепления.
Первый шаг – обеспечение безопасности. Отключите аккумулятор, чтобы избежать короткого замыкания или случайного замыкания цепей. Поставьте автомобиль на ровную поверхность, поднимите его с помощью домкрата и зафиксируйте на подставках.
Для начала снимите все компоненты, которые могут мешать доступу к коробке передач: защиту картера, выхлопную систему (если она перекрывает доступ), сцепление и карданный вал. Следует также отсоединить провода и патрубки, которые могут быть прикреплены к коробке передач.
Далее приступайте к отсоединению рычага переключения передач, который может быть прикручен болтами. Используйте отвертку, чтобы аккуратно отсоединить шланги и провода от коробки.
Следующим шагом является откручивание болтов, которые соединяют коробку передач с двигателем. Лучше всего работать в несколько этапов, ослабляя их постепенно, чтобы избежать повреждения резьбы или других частей. При этом важно использовать динамометрический ключ, чтобы не перетянуть болты и не повредить их.
Когда болты откручены, осторожно снимите коробку передач с двигателя. Для этого необходимо слегка раскачать коробку, чтобы она освободилась от сцепления и других элементов. Используйте монтажные лопатки или специальные съемники, если коробка не поддается.

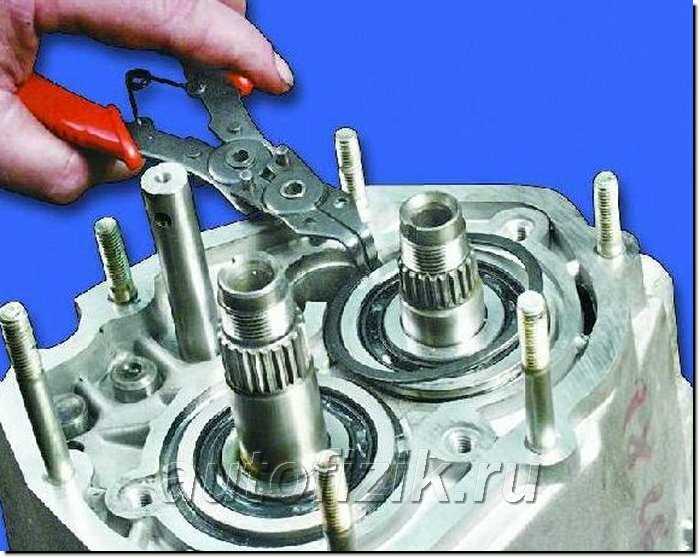

После снятия коробки, тщательно проверьте состояние сцепления, подшипников и других компонентов. Если требуется, замените изношенные детали перед установкой новой коробки передач.
Вопрос-ответ:
Какие инструменты понадобятся для снятия коробки передач на ВАЗ 2109?
Для снятия коробки передач на ВАЗ 2109 вам потребуются следующие инструменты: домкрат и подставки для фиксации автомобиля, набор ключей (включая торцевые), головки для откручивания креплений, отвертка, набор для снятия болтов и гаек, а также плоскогубцы для снятия различных соединений. Также рекомендуется использовать баллонный ключ для снятия колес и специальные съёмники для работы с узлами трансмиссии.
Какие этапы включает процесс снятия коробки передач с ВАЗ 2109?
Процесс снятия коробки передач на ВАЗ 2109 делится на несколько основных этапов. Сначала нужно поднять автомобиль с помощью домкрата и зафиксировать его на подставках для безопасности. Затем снимаются колеса, и отсоединяются все элементы, соединенные с коробкой, такие как карданный вал и сцепление. Далее отсоединяются болты крепления коробки к двигателю и кузову. После этого, аккуратно снимается сама коробка передач, с особым вниманием к возможным повреждениям проводки или других соединений. Важно соблюдать последовательность и внимательно проверять состояние всех компонентов при разборке.
Как избежать повреждений при снятии коробки передач на ВАЗ 2109?
Чтобы избежать повреждений при снятии коробки передач на ВАЗ 2109, необходимо соблюдать осторожность на каждом этапе. Во-первых, убедитесь, что автомобиль надежно зафиксирован на подставках, чтобы избежать его опрокидывания. Во-вторых, аккуратно отсоединяйте все провода, тросы и трубки, чтобы не повредить их при демонтаже. Также важно, чтобы при снятии коробки передач на ней не оставались тяжелые детали, которые могут вызвать повреждения, если коробка не будет снята плавно. Рекомендуется использовать специальный подъемник для коробки, чтобы облегчить её снятие и минимизировать вероятность повреждений.
Нужно ли снимать сцепление при снятии коробки передач с ВАЗ 2109?
Сцепление не обязательно нужно снимать при снятии коробки передач, однако это может потребоваться в зависимости от состояния и особенностей конкретной модели автомобиля. Обычно сцепление остаётся на месте, если оно не требует замены, но если вы планируете замену сцепления, то лучше снять его заранее. В любом случае, при разборке следует быть осторожным, чтобы не повредить сцепление или другие компоненты трансмиссии, такие как главный и рабочий цилиндры сцепления.
Какие проблемы могут возникнуть при снятии коробки передач с ВАЗ 2109 и как их решить?
При снятии коробки передач с ВАЗ 2109 могут возникнуть различные проблемы. Одной из самых распространенных является застревание болтов крепления, особенно если они давно не снимались. В этом случае рекомендуется использовать проникающую смазку для облегчения откручивания. Еще одна проблема — это сложности с отделением коробки от двигателя, особенно если соединения сильно прикипели. Для решения этой проблемы можно использовать молоток для лёгкого постукивания по бокам коробки, чтобы ослабить её сцепление с двигателем. Также могут возникнуть сложности с разъемами проводки или тросами — их следует аккуратно отсоединять, чтобы избежать повреждений.
Как снять коробку передач на ВАЗ 2109 своими руками?
Чтобы снять коробку передач на ВАЗ 2109, необходимо выполнить несколько шагов. Во-первых, установите автомобиль на ровную поверхность и поднимите его с помощью домкрата. Затем снимите переднее колесо с той стороны, где будет проводиться работа. Отсоедините аккумулятор и снимите защитный кожух вокруг коробки. Открутите все крепежные болты, которые фиксируют коробку к двигателю и кузову, а также отсоедините механизмы сцепления и трансмиссии. При этом не забудьте снять соединения с рычагами переключения передач. После этого можно аккуратно отделить коробку от двигателя, используя подъемник или помощника для безопасности. Процесс может потребовать определенных усилий и опыта, поэтому важно соблюдать осторожность, чтобы не повредить детали.
