Как снять печку на ваз 2107

Снятие печки на ВАЗ 2107 – задача, которая может потребоваться в случае неисправности отопителя или для замены фильтра. Процесс несложный, однако требует внимания к деталям, чтобы не повредить элементы системы и обеспечить правильную сборку после демонтажа. В этом руководстве подробно описаны все этапы работы, включая необходимый инструментарий и порядок действий.

Инструменты, которые понадобятся: крестовая отвертка, плоская отвертка, ключи на 10 и 13, пассатижи. Обратите внимание, что работа выполняется при снятом аккумуляторе и отключенной проводке.

Первый шаг: Начните с удаления панели управления отопителем и воздушными каналами. Для этого открутите все винты, крепящие панель. Также отсоедините все провода, соединяющие элементы панели с электросистемой машины. Важно запомнить, какие провода куда подключены, чтобы избежать ошибок при сборке.

Второй шаг: После снятия панели приступайте к демонтажу воздуховодов. Пластиковые элементы необходимо аккуратно отсоединить от корпуса печки. Используйте плоскую отвертку для снятия креплений, но действуйте осторожно, чтобы не повредить их.

Третий шаг: Следующий этап – открутить болты, крепящие сам отопитель. ВАЗ 2107 оснащен печкой, которая закреплена с помощью нескольких болтов на корпусе автомобиля. После того как болты будут удалены, осторожно извлеките печку из салона. Учтите, что внутри могут остаться мелкие детали, которые нужно извлечь, чтобы избежать повреждений в дальнейшем.

Четвертый шаг: Освободите соединение трубок системы охлаждения, если они подключены к печке. Будьте аккуратны при снятии, чтобы не повредить пластиковые или резиновые соединения.

Пятый шаг: После того как печка будет снята, внимательно осмотрите её на наличие повреждений или загрязнений. Если проблема была в фильтре или самом отопителе, можно провести его ремонт или замену. Убедитесь, что все соединения чистые, а новые детали установлены правильно перед установкой компонента обратно.

Как снять печку на ВАЗ 2107: пошаговая инструкция

Для снятия печки на ВАЗ 2107 потребуется стандартный набор инструментов, включая отвертки, ключи и возможно, плоскогубцы. Процесс может занять около двух часов, если следовать пошаговой инструкции.

Шаг 1: Подготовка автомобиля

Перед началом работы убедитесь, что автомобиль находится на ровной поверхности. Отключите аккумулятор для предотвращения короткого замыкания при работе с электрическими соединениями.

Шаг 2: Демонтаж облицовки и панели

Снимите центральную консоль, открутив все болты, которые крепят её к кузову. Используйте отвертку для удаления панелей, прикрывающих элементы отопителя. Будьте внимательны, чтобы не повредить пластик.

Шаг 3: Отключение воздушных и электрических соединений

Отсоедините воздуховоды, которые соединяют печку с системой вентиляции. Также отключите электрические разъёмы, отвечающие за управление печкой и мотором вентилятора. Запомните или зафиксируйте расположение проводов для упрощения обратной сборки.

Шаг 4: Снятие креплений печки

Найдите все болты, которые крепят корпус печки к кузову. Обычно их несколько, они могут быть скрыты за декоративными панелями. Ослабьте их с помощью ключа и отвертки. После этого аккуратно извлеките печку из её места.

Шаг 5: Извлечение печки

Осторожно извлеките печку, чтобы не повредить её корпус и сопутствующие детали. При необходимости отсоедините дополнительные элементы, такие как воздушные каналы или теплообменники.

Шаг 6: Установка новой печки

Процесс установки новой печки аналогичен снятию, только в обратном порядке. Убедитесь, что все соединения правильно подсоединены, а крепления затянуты. После установки проверьте работу устройства на всех режимах.

Подготовка инструмента и материалов для снятия печки

Перед тем как приступить к снятию печки на ВАЗ 2107, важно подготовить необходимые инструменты и материалы. Для работы понадобятся:

• Отвертки: крестовая и плоская для откручивания болтов и креплений.
• Гаечные ключи: набор с различными размерами (обычно 8 мм, 10 мм, 13 мм).
• Торцевые головки: для работы с болтами и гайками в труднодоступных местах. Размеры: 10 мм, 13 мм.
• Плоскогубцы: для снятия хомутов на трубках системы отопления.
• Ключи с удлинителем: для удобства работы в ограниченном пространстве под панелью.
• Технический молоток: поможет аккуратно снять элементы, которые поддаются слабо.
• Шприц для смазки: для легкости работы с соединениями и предотвращения повреждений пластиковых элементов.
• Новый уплотнитель: если планируется замена старого после снятия печки.
• Пластиковые зажимы: для фиксации проводов и трубок в процессе работы.
• Перчатки: чтобы не повредить руки и избежать контакта с острыми деталями.
• Фонарик: для лучшего освещения, особенно при работе в темных участках салона.

Подготовка этих материалов и инструментов обеспечит более быстрое и безопасное выполнение задачи по снятию печки. Убедитесь, что все инструменты в хорошем состоянии, а материалы соответствуют требованиям для замены старых частей.

Как разобрать панель приборов для доступа к печке

Для снятия печки на ВАЗ 2107 необходимо сначала получить доступ к её креплениям через панель приборов. Процесс требует осторожности, чтобы избежать повреждений элементов интерьера.

1. Снятие облицовки панели

Начать нужно с демонтажа облицовки панели приборов. Для этого:

• Открутите болты, которые держат нижнюю часть панели. Обычно они скрыты за декоративными накладками или решетками.
• Используйте пластиковые рычаги для аккуратного снятия накладок, чтобы избежать повреждения пластика.

2. Демонтаж центральной консоли

После снятия облицовки, приступите к демонтажу центральной консоли:

• Открутите все крепежные элементы консоли, включая болты и саморезы.
• Отсоедините разъемы на блоке управления кондиционером и печкой. Это позволит освободить панель от дополнительных проводов.
• Аккуратно вытяните консоль из посадочного места, не повреждая крепления.

3. Отключение проводки

Перед дальнейшим разбором убедитесь, что все проводки, соединяющие приборную панель и печку, отключены. Это важно для безопасного выполнения работ. Обратите внимание на разъемы, чтобы их не повредить при демонтаже.

4. Снятие приборной панели

Для полного доступа к отопительному блоку нужно снять приборную панель:

• Отвинтите болты, фиксирующие панель приборов с обеих сторон.
• Поднимите панель, аккуратно отсоединяя её от креплений.
• При необходимости отсоедините разъемы проводки приборов.

Теперь, когда панель приборов снята, можно приступить к демонтажу отопителя. Следите за тем, чтобы не повредить элементы кузова и панели во время работы.

Снятие креплений и отсоединение проводки

Перед тем как снять печку на ВАЗ 2107, важно правильно отсоединить проводку и демонтировать крепления. Этот процесс требует внимательности, чтобы избежать повреждений деталей и правильной работы системы отопления после установки.

Для отсоединения проводки следуйте этим шагам:

1. Отключите аккумулятор, чтобы избежать короткого замыкания при работе с электропроводкой.
2. Найдите разъемы проводки на моторе печки и отсоедините их. Обычно они расположены с задней стороны блока печки.
3. Используйте отвертку или специальный инструмент, чтобы аккуратно отсоединить разъемы. Не тяните за провода, это может привести к их повреждению.
4. Если на проводах есть дополнительные крепления, отсоедините их, чтобы освободить проводку.

Далее следует снять крепления печки:

1. Найдите болты крепления блока отопителя. Обычно они расположены внизу и с боков. Для их откручивания потребуется головка на 10 мм или 13 мм в зависимости от конкретной комплектации.
2. Открутите все крепежные элементы, держите болты в отдельной коробке, чтобы не потерять их при дальнейшем монтаже.
3. Если в процессе откручивания креплений встречаются пластиковые фиксаторы, аккуратно их отсоедините, чтобы не повредить.

После отсоединения проводки и снятия креплений, можно переходить к демонтажу самого блока печки.

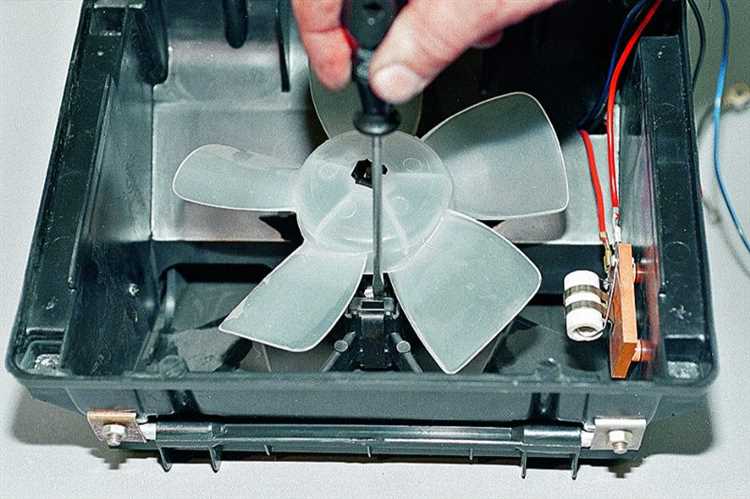

Удаление вентилятора отопителя и его компонентов

Для демонтажа вентилятора отопителя на ВАЗ 2107 потребуется несколько инструментов и четкое выполнение шагов. Начните с отключения аккумулятора для предотвращения короткого замыкания.

1. Снимите крышку защитного кожуха. Для этого открутите крепежные винты, которые держат пластиковую обшивку панели, и осторожно извлеките крышку.

2. Освободите доступ к мотору вентилятора. Для этого потребуется снять воздухоотвод, который расположен перед мотором отопителя. Открутите все винты, фиксирующие этот элемент.

3. Отключите проводку вентилятора. Внимательно отсоедините разъемы проводов, подключенных к мотору вентилятора. Следите, чтобы не повредить контакты.

4. Открутите крепежные болты, удерживающие сам мотор. Обычно они расположены по бокам и внизу. Используйте отвертку или ключ, чтобы ослабить крепления.

5. Снимите вентилятор. После того как все крепления будут ослаблены, аккуратно извлеките мотор с вентилятором из кузова. При этом будьте осторожны, чтобы не повредить внутренние компоненты.

6. Проверьте состояние деталей. Осмотрев старый вентилятор, оцените его состояние. Если обнаружены повреждения, замените мотор или другие компоненты.

7. Установите новый вентилятор в обратном порядке. Внимательно следите за тем, чтобы все крепежные элементы были затянуты, а проводка подключена правильно.

Как отсоединить шланги системы отопления

Перед началом работ на ВАЗ 2107 необходимо подготовить автомобиль, обеспечив доступ к отопителю. Первым шагом отсоедините аккумулятор, чтобы избежать коротких замыканий в системе.

Для отсоединения шлангов системы отопления, сначала найдите их подключение к радиатору отопителя и к патрубкам двигателя. Обычно они расположены под капотом, на правой стороне моторного отсека.

Шаг 1: Освободите пространство вокруг шлангов, при необходимости снимите пластиковые или металлические элементы, которые могут мешать доступу.

Шаг 2: Используйте пассатижи или специальный инструмент для снятия хомутов, которые фиксируют шланги на патрубках. Хомуты могут быть как пластиковыми, так и металлическими. Будьте внимательны, чтобы не повредить их при снятии.

Шаг 3: Плавно снимите шланги с патрубков. Если шланг плотно сидит, осторожно подденьте его отверткой, избегая сильных усилий, чтобы не повредить резиновую прокладку.

Шаг 4: Проверьте состояние шлангов. Если они имеют трещины или деформации, их рекомендуется заменить, так как старые шланги могут быть причиной протечек.

Шаг 5: После снятия шлангов, заглушите патрубки, чтобы избежать попадания грязи и пыли в систему отопления.

Извлечение корпуса печки из автомобиля

Перед началом работ убедитесь, что автомобиль полностью выключен, а аккумулятор отсоединен. Для извлечения корпуса печки на ВАЗ 2107 потребуется демонтировать несколько элементов интерьера и подсоединенные к системе воздуховодов компоненты.

1. Снимите панель приборов. Для этого открутите винты, удерживающие панель, и аккуратно снимите её, не повреждая соединительные разъемы проводки. В некоторых случаях потребуется отключить приборы и соединения электрики.

2. Отключите воздуховоды. Извлеките пластиковые элементы, соединяющие печку с воздушными каналами. На некоторых моделях может понадобиться снятие декоративных панелей и пластиковых креплений для облегчения доступа.

3. Отсоедините шланги системы охлаждения. Печка в ВАЗ 2107 подключена к системе охлаждения через два шланга. Используйте пассатижи, чтобы аккуратно отсоединить их, предварительно подставив контейнер для сбора жидкости, которая может вытечь из системы.

4. Открутите крепления печки. Обычно корпус печки фиксируется несколькими болтами, расположенными в разных частях. Пройдитесь по периметру и открутите все крепления, используя соответствующие инструменты. Возможно, для полного доступа придется снять дополнительные элементы, такие как коробка предохранителей или часть панели обшивки.

5. Извлеките корпус печки. После того как все крепления откручены, аккуратно извлеките корпус из его места. Важно не применять чрезмерную силу, чтобы не повредить пластиковые элементы или воздуховоды. При извлечении будьте внимательны, чтобы не повредить изоляцию проводки или другие компоненты.

Процесс извлечения печки может занять некоторое время, так как требуется внимательность и аккуратность при демонтаже элементов интерьера. После того как корпус будет извлечен, можно приступить к его обслуживанию или замене.

Что делать, если печка не поддаётся

Если печка на ВАЗ 2107 не поддаётся, то для решения проблемы нужно определить причину её неработоспособности. Вот несколько шагов, которые помогут устранить неполадки:

1. Проверьте фишки и провода. Одна из распространённых причин, по которой печка не работает – это плохой контакт в разъёмах. Осмотрите все соединения на наличие окислов, повреждений или ослабленных контактов. Если соединение повреждено, его нужно почистить или заменить.
2. Проверьте предохранитель. Нередко причина заключается в перегоревшем предохранителе. Для проверки откройте блок предохранителей и найдите тот, который отвечает за печку. При необходимости замените его на новый.
3. Осмотрите моторчик печки. Моторчик может выйти из строя из-за износа или попадания инородных предметов. Попробуйте вручную прокрутить ось мотора, чтобы проверить его на наличие заеданий.
4. Проверьте обогревательные элементы. Если печка издает шум, но не прогревает, возможно, нарушена работа обогревательных элементов. В таком случае их нужно будет заменить.
5. Проверьте реле. Иногда причиной неисправности может быть неисправное реле, которое не подаёт питание на мотор. Для диагностики используйте мультиметр.
6. Осмотрите вентилятор. Если вентилятор не крутится, это может быть связано с поломкой лопаток или отсутствием питания. Проверьте, вращается ли вентилятор вручную и поступает ли напряжение на его обмотки.
7. Проверьте систему охлаждения. Если в радиаторе системы отопления недостаточно охлаждающей жидкости или она загрязнена, печка может плохо работать. Прокачайте систему охлаждения и, если нужно, замените жидкость.

После выполнения этих шагов печка должна начать работать. Если проблемы сохраняются, возможно, потребуется более глубокая диагностика или замена отдельных узлов.

Как проверить состояние снятой печки перед установкой новой

При снятии печки с ВАЗ 2107 важно тщательно проверить её состояние, чтобы избежать дальнейших проблем после установки новой. Начните с осмотра корпуса печки. На нем не должно быть трещин или заметных повреждений, особенно в местах крепления. Убедитесь, что отверстия для трубок и проводки не повреждены, а сами соединения не изношены.

Проверьте состояние теплообменника. Он должен быть чистым, без следов коррозии или механических повреждений. Если на поверхности видны следы ржавчины, необходимо провести очистку или заменить элементы системы охлаждения, так как коррозия может привести к утечке антифриза или снижению эффективности работы отопителя.

Осмотрите вентилятор. Он должен вращаться свободно, без заеданий. Проверьте состояние его лопастей на наличие трещин или деформаций. Если вентилятор работает с шумом, это может свидетельствовать о неисправности подшипников или загрязнении. В этом случае рекомендуется его очистить или заменить.

Проверьте шланги и соединения. Они не должны иметь трещин, повреждений или признаков старения. Пластиковые и резинотканевые элементы, которые подвергаются воздействию температуры, могут стать хрупкими, поэтому лучше их заменить, если они выглядят подозрительно.

Не забудьте осмотреть уплотнительные резинки и прокладки. Если они деформированы или потеряли эластичность, их нужно заменить, чтобы избежать утечек воздуха или жидкости. Это особенно важно для создания герметичности в системе отопления.

Внимательно осмотрите электропроводку. Проверьте все соединения на наличие коррозии, перегибов проводов или повреждений изоляции. Если контакты окислены, их следует почистить или заменить.

После визуального осмотра обязательно проверьте работоспособность всех элементов печки. Подключите её к источнику питания и убедитесь, что вентилятор работает на всех режимах, а система отопления функционирует корректно.

Вопрос-ответ:

Как снять печку на ВАЗ 2107?

Для снятия печки на ВАЗ 2107 потребуется выполнить несколько шагов. Сначала отключите аккумулятор и снимите панели обшивки, чтобы получить доступ к печке. Далее необходимо отсоединить вентиляционные каналы и отсоединить все крепления, удерживающие саму печку. Внимание: необходимо снять переднюю панель, чтобы облегчить доступ к воздуходувке. После этого аккуратно извлеките печку из корпуса.

Какие инструменты понадобятся для снятия печки на ВАЗ 2107?

Для выполнения работы потребуется стандартный набор инструментов, включая крестовую и плоскую отвертку, ключи для откручивания гаек и болтов, а также возможно пистолет для удаления старого клея или герметика. Важно заранее подготовить освещённое место для работы и защитные средства, такие как перчатки.

Почему нужно снимать панель для доступа к печке на ВАЗ 2107?

Панель необходимо снимать, так как она закрывает доступ к вентиляционной системе и креплениям печки. Это требование связано с особенностями конструкции ВАЗ 2107, где печка находится в сложном месте, и без демонтажа панели можно повредить компоненты автомобиля.

Как избежать повреждения проводки при снятии печки?

Для того чтобы не повредить проводку, важно аккуратно отсоединить все электрические соединения перед снятием печки. Не дергайте проводку резко. Используйте плоскую отвертку, чтобы аккуратно поддеть разъемы. Обязательно запомните или зафиксируйте, как подключены провода, чтобы не ошибиться при установке новой печки.

Сколько времени занимает снятие печки на ВАЗ 2107?

Время, необходимое для снятия печки, зависит от опыта владельца автомобиля. Обычно процесс занимает около 2–3 часов. Это время включает в себя разборку панели, отсоединение проводки и вентиляции, а также извлечение самой печки. Если вы делаете это в первый раз, на работу может уйти немного больше времени.
