Процесс снятия печки на ВАЗ 2109 – это довольно простой, но требующий внимательности и точности работы. Прежде чем начать, убедитесь, что у вас есть все необходимые инструменты: крестовая отвертка, набор головок, гаечный ключ и новый герметик для установки печки на место.
Шаг 1: Подготовка автомобиля
Перед началом работы снимите клемму с аккумулятора. Это предотвратит случайное короткое замыкание или повреждение электрических компонентов. Освободите пространство в салоне, убрав передние сиденья, если это необходимо для удобства доступа.
Шаг 2: Снятие пластиковых панелей
Для начала снимите пластиковые панели, которые закрывают область печки. Используйте отвертку, чтобы аккуратно открутить крепления и снять панели. Обратите внимание на расположение всех крепежей, чтобы при сборке не возникло проблем.
Шаг 3: Отключение трубок и проводов
Следующим этапом отключите все трубки охлаждающей жидкости и провода, которые подключены к печке. Используйте специальный инструмент для отсоединения трубок, чтобы не повредить соединения. При необходимости маркируйте провода для облегчения их подключения после установки новой печки.
Шаг 4: Демонтаж печки
После того как все соединения отсоединены, открутите болты, которые держат печку на месте. Обычно они расположены на крепежах под приборной панелью. Аккуратно снимите печку, избегая повреждения элементов салона и отопительной системы.
Шаг 5: Установка новой печки
Перед установкой новой печки убедитесь, что все соединения чистые и герметичные. Установите печку на место, закрепите её болтами и подключите все трубки и провода. После этого проверьте, работает ли система отопления, и убедитесь в отсутствии течи.
Подготовка к снятию печки на ВАЗ 2109
Перед началом работ важно убедиться, что все необходимые инструменты под рукой, а также подготовить пространство для удобного снятия печки. В процессе работы потребуется соблюдать несколько важных шагов.
- Отключение аккумулятора. Перед тем как приступать к демонтажу, снимите клеммы с аккумулятора. Это предотвратит возможные короткие замыкания при работе с электрическими проводами.
- Выключение отопителя. Убедитесь, что отопитель выключен, а вентилятор не работает. Это облегчит снятие и предотвратит повреждения.
- Проверка на наличие жидкости. Проверьте уровень охлаждающей жидкости в системе. Если он близок к минимальному, перед снятием печки лучше долить необходимое количество, чтобы избежать утечек при демонтаже.
- Удаление декоративных панелей. Снимите пластиковые панели, скрывающие печку. Для этого открутите все крепежные винты и аккуратно снимите панели, чтобы избежать их повреждения.
- Доступ к печке. Для снятия печки нужно получить доступ к крепежам, которые ее фиксируют. Обычно они находятся под панелью приборов и вокруг блока управления отоплением.
Обратите внимание на электрические соединения и трубопроводы, чтобы избежать повреждений и утечек при отсоединении. Накрыть салон ткани или пленкой поможет сохранить его от загрязнений.
Инструменты, которые понадобятся для снятия печки
Для демонтажа печки на ВАЗ 2109 потребуется набор инструментов, который обеспечит удобство и эффективность работы. Основные инструменты:
1. Отвертки: Используйте крестовые и плоские отвертки для снятия различных крепежных элементов. Размеры отверток должны соответствовать типу винтов, чтобы не повредить их.
2. Гаечные ключи: Для откручивания гаек и болтов разных диаметров, используйте ключи или головки на 10 мм, 13 мм и 8 мм. Они понадобятся для снятия креплений печки.
3. Торцевые головки: Для удобства работы с болтами в ограниченных пространствах, используйте набор торцевых головок с удлинителями. Это поможет быстрее добраться до труднодоступных мест.
4. Плоскогубцы: Плоскогубцы могут понадобиться для снятия мелких креплений, таких как хомуты и зажимы на трубках и шлангах.
5. Ломик или монтажная лопатка: Для аккуратного отделения печки от корпуса потребуется монтажная лопатка. Она поможет без повреждений отделить печку от креплений и каркаса.
6. Ключ на 7 мм: Для откручивания некоторых мелких винтов, особенно в области воздушных каналов.
7. Съемник патрубков: Этот инструмент поможет быстро снять трубки отопителя, не повреждая их.
8. Фонарик: В процессе работы с печкой потребуется дополнительное освещение, особенно в темных местах, например, под торпедой.
Каждый из этих инструментов поможет сделать процесс снятия печки более быстрым и удобным, предотвращая повреждения деталей.

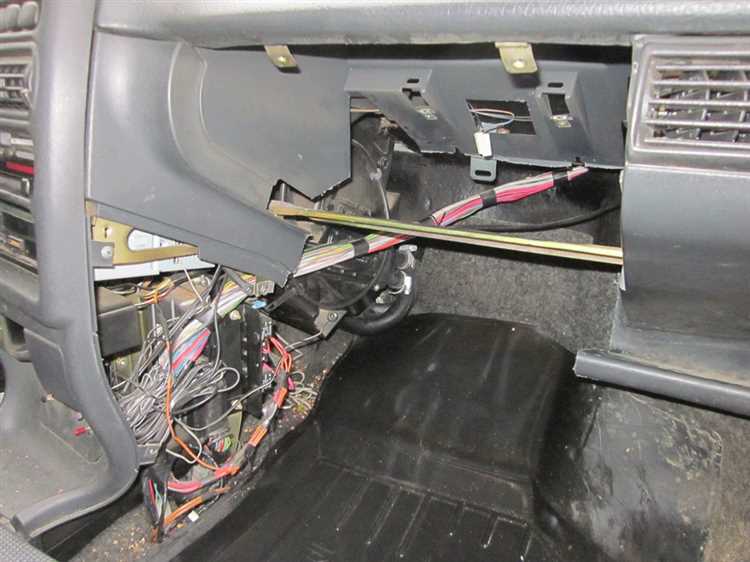

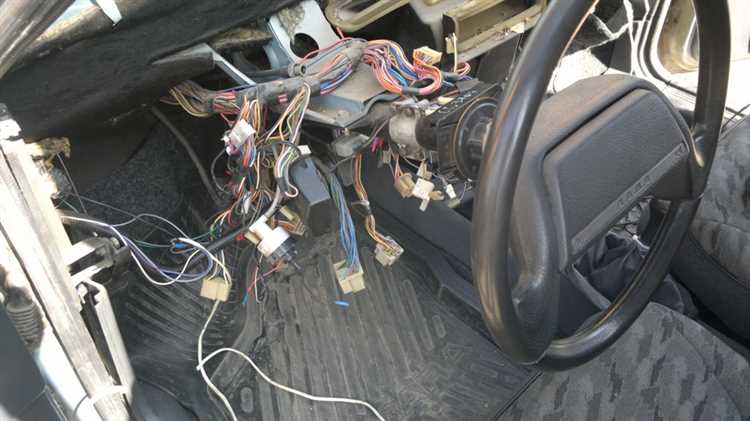

Как снять панель приборов для доступа к печке
Для того чтобы снять панель приборов на ВАЗ 2109 и получить доступ к печке, выполните следующие шаги:
1. Снимите аккумулятор. Начните с отключения аккумулятора, чтобы избежать случайных коротких замыканий или других электрических проблем.
2. Уберите пластиковые накладки. Используя пластиковый съемник, аккуратно снимите декоративные панели вокруг панели приборов. Это поможет избежать повреждений пластиковых деталей.
3. Открутите крепежи панели. Панель приборов крепится несколькими болтами. Используйте отвертку или головку на 8 мм, чтобы открутить все болты. Они могут располагаться в верхней, нижней части и по бокам панели.
4. Отсоедините разъемы. После того как крепления удалены, аккуратно подденьте панель и освободите все электрические разъемы, включая проводку для спидометра, тахометра и других приборов.
5. Снимите панель приборов. После того как разъемы отсоединены, панель можно полностью извлечь. Для этого аккуратно потяните панель на себя, не применяя излишней силы, чтобы не повредить крепежи и проводку.
6. Доступ к печке. Когда панель снята, вы получите доступ к крепежам печки и другим частям системы отопления. Теперь можно продолжить разборку для снятия печки.
Отключение и демонтаж воздушных каналов
Для начала необходимо отключить все соединения воздушных каналов. Начните с отсоединения проводки, которая может быть связана с вентилятором печки. Это нужно сделать, чтобы предотвратить повреждения проводки во время дальнейших действий.
Затем освободите воздуховоды от креплений. На ВАЗ 2109 воздуховоды обычно фиксируются с помощью пластиковых зажимов или винтов. Используйте отвертку для откручивания винтов или аккуратно снимите зажимы.
При демонтаже воздуховодов важно следить, чтобы они не были повреждены. Если зажимы или крепления ломаются, замените их на новые, так как старые могут не обеспечивать должную фиксацию после сборки.
После снятия всех соединений можно аккуратно вытянуть воздуховоды, проверяя, чтобы не повредить их в процессе извлечения. Если они застряли, слегка покачайте их из стороны в сторону, чтобы освободить соединение.
Внимательно осмотрите воздуховоды на наличие повреждений или загрязнений. Если заметны трещины или износ, лучше заменить эти детали, чтобы избежать проблем в будущем.

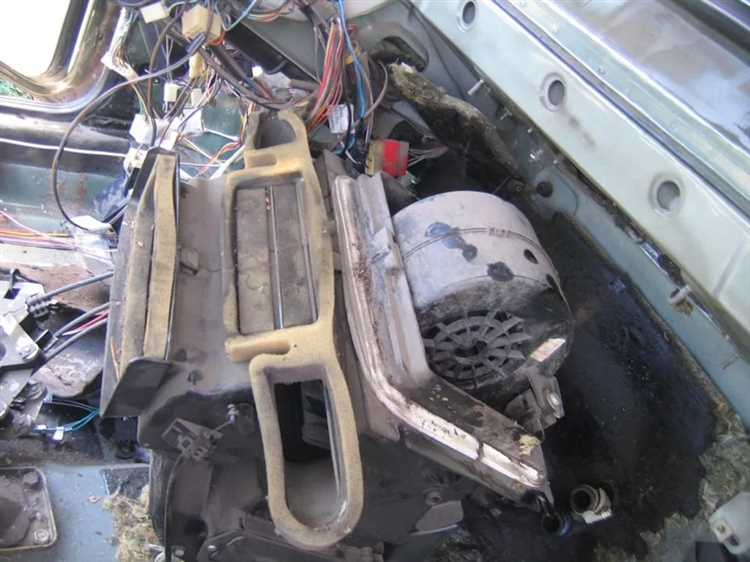

Снятие креплений печки и демонтаж устройства
Для начала отключите аккумулятор, чтобы избежать короткого замыкания. Затем снимите центральную консоль и обшивку панели приборов, чтобы получить доступ к креплениям печки. Используйте крестовую отвертку, чтобы открутить винты, фиксирующие консоль и панель. После этого можно приступать к снятию печки.
Крепления печки на ВАЗ 2109 находятся с обеих сторон корпуса устройства. На каждом креплении имеется по два болта. Открутите их с помощью гаечного ключа или трещотки с насадками. Особое внимание уделите тому, чтобы не повредить пластиковые элементы во время работы. После снятия болтов аккуратно освободите печку от креплений.
Демонтаж печки начинается с отсоединения шлангов охлаждающей жидкости. С помощью плоскогубцев сдвигайте хомуты на шлангах и снимайте их с патрубков. Печка ВАЗ 2109 имеет два шланга, которые подключаются к радиатору. Будьте готовы к тому, что из шлангов может вытечь небольшое количество жидкости, так что подготовьте емкость для сбора.
После отсоединения шлангов можно продолжить демонтаж. Аккуратно извлеките печку из моторного отсека, избегая чрезмерного усилия, чтобы не повредить пластиковые элементы кузова. В случае затруднений при снятии можно использовать монтировку, но не прилагайте слишком много силы.

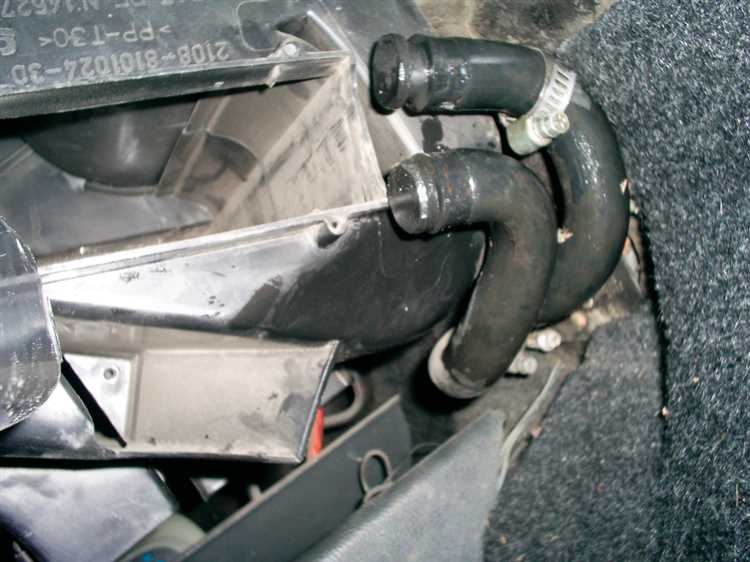

Как правильно отсоединить трубки отопления
Перед началом работ нужно слить охлаждающую жидкость через сливной кран на радиаторе или блоке цилиндров. Это предотвратит вытекание тосола при отсоединении патрубков.
На моторном щите, с правой стороны, находятся два резиновых шланга, подключенных к штуцерам радиатора печки. Используй плоскую отвертку или головку на 7, чтобы ослабить червячные хомуты. Старые хомуты с ржавчиной лучше заменить – ослабленные соединения дают течь.
Аккуратно проверни шланг по кругу, чтобы нарушить уплотнение, затем медленно стяни его со штуцера. Не применяй усилие – латунные трубки радиатора легко деформируются или ломаются.
Если шланг прикипел, подогрей его феном до температуры около 50 °C, либо надрежь сбоку вдоль штуцера острым ножом, стараясь не повредить металл. При замене патрубков используй армированные шланги с внутренним диаметром 18 мм.
После отсоединения промаркируй патрубки, чтобы при сборке не перепутать подачу и обратку. Это важно для правильной циркуляции охлаждающей жидкости и эффективной работы отопителя.
Проверка состояния и устранение дефектов печки
Сначала осмотрите корпус отопителя на наличие трещин, следов подтёков и деформаций. Если пластик повреждён, потребуется замена корпуса или его герметизация высокотемпературным герметиком.
Проверьте состояние радиатора: при наличии отложений, коррозии или засоров необходима промывка. Снимите радиатор, промойте его лимонной кислотой (100 г на 1 литр воды), залейте раствор внутрь и оставьте на 1 час, затем тщательно промойте водой.
Осмотрите уплотнители на патрубках и местах соединений. Потерявшие эластичность или растрескавшиеся кольца нужно заменить. Некачественное уплотнение может вызвать течь охлаждающей жидкости и запотевание стекол.
Проверьте электродвигатель вентилятора. Подайте на него 12 В напрямую. Если вращение нестабильное или сопровождается шумом, двигатель необходимо заменить или смазать втулки графитовой смазкой.
Осмотрите резистор печки. Если вентилятор работает только на одной скорости – резистор перегорел. Снимите блок сопротивлений, прозвоните цепь мультиметром. При обрыве замените на новый, совместимый с 2109.
Проверьте заслонки: они должны двигаться без усилий. При заклинивании снимите привод и вручную проверьте механизм. Залипание устраняется очисткой осей и направляющих, в крайнем случае – заменой тросов управления.
Если из воздуховодов идёт слабый поток, проверьте наличие мусора в каналах и на фильтре салона, если он установлен. Очистите воздуховоды сжатым воздухом или пылесосом.
Монтаж новой печки и сборка автомобиля
Перед установкой новой печки проверь герметичность радиатора и исправность заслонок. Все элементы должны двигаться без заеданий. При необходимости замени поролоновые уплотнители и смазку на тягах заслонок.
- Вставь новый отопитель в нишу под торпедой, проследив, чтобы патрубки вышли в моторный отсек без перекосов.
- Закрепи корпус печки на штатные крепления: два винта сверху и два снизу. Не перетягивай, чтобы не деформировать пластиковый корпус.
- Соедини патрубки отопителя с трубками системы охлаждения. Используй новые хомуты. Убедись, что соединения плотно прилегают и не текут.
- Подключи электропроводку: мотор вентилятора, резистор скоростей, провод на массу. Проверь соответствие разъёмов.
- Установи тросы управления заслонками. После крепления проверь работу всех режимов – поток должен переключаться с обдува ног на стекло и наоборот без усилий.
- Собери панель приборов: установи воздуховоды, закрепи кожух рулевой колонки, верни центральную консоль.
- Залей охлаждающую жидкость, удалив воздух через штуцер или верхний патрубок. Прогрей двигатель и проверь отсутствие утечек и стабильную работу вентилятора печки.
После сборки проверь обогрев стекла, мощность воздушного потока на всех скоростях и устойчивость температурного режима. Если обнаружены посторонние звуки или запах антифриза – повторно проверь соединения и герметичность радиатора.
Вопрос-ответ:
Нужно ли полностью сливать охлаждающую жидкость перед снятием печки на ВАЗ 2109?
Да, жидкость обязательно нужно слить. Печка подключена к системе охлаждения двигателя, и при снятии патрубков без слива из них начнёт вытекать антифриз. Это не только создаст лужу под машиной или в салоне, но и может привести к попаданию жидкости на контакты или ковролин. Лучше всего сливать антифриз через сливную пробку на радиаторе или блоке двигателя. После замены или ремонта печки жидкость заливается обратно или заменяется новой.
Можно ли снять печку на ВАЗ 2109, не разбирая всю панель приборов?
На ВАЗ 2109 можно демонтировать печку, не снимая всю панель полностью, но часть разборки всё равно потребуется. Придётся снять бардачок, открутить крепления кожуха печки и отсоединить патрубки, идущие из моторного отсека. Также придётся отсоединить тросики управления заслонками. Полная разборка торпеды требуется в случае замены всего отопительного блока или если доступ сильно затруднён.
Как отсоединить тросики управления печкой, чтобы ничего не повредить?
Тросики аккуратно отсоединяются от рычажков на корпусе печки. Для этого сначала нужно найти место их крепления, а затем освободить фиксаторы, обычно это пластиковые зажимы или металлические скобы. Сами тросики вытаскиваются без применения силы. Важно запомнить, какой из них за что отвечает — для этого можно сфотографировать перед снятием. При обратной сборке регулировку лучше проверить до окончательной установки кожухов.
Какие инструменты понадобятся для снятия печки на ВАЗ 2109?
Понадобится набор головок и трещотка, отвёртки (крестовая и плоская), пассатижи, а также ёмкость для слива антифриза. Желательно иметь фонарик, так как часть креплений расположена в труднодоступных местах. Иногда может понадобиться удлинитель для головки, особенно если болты крепления находятся глубоко под панелью. Если шланги сильно прикипели, может пригодиться небольшой монтажный ломик или пластиковый съёмник.
Как понять, что пора снимать и менять печку, а не ограничиться заменой крана отопителя?
Если из печки течёт антифриз в салон, чувствуется постоянный запах охлаждающей жидкости или стекло часто запотевает даже при исправной вентиляции — это признаки пробитого радиатора печки. В таком случае замена крана ничего не даст. Также замена всего блока требуется при сильной коррозии корпуса или заедании внутренних заслонок. Если проблема только в плохом прогреве салона, сначала стоит проверить кран, термостат и воздух в системе.
