Панель приборов на ВАЗ 2107 крепится к кузову с помощью саморезов и защёлок, к ней подведены провода от приборов, подсветки и контрольных ламп. При демонтаже необходимо учитывать доступ к жгутам, расположение винтов крепления и порядок отключения разъёмов. Несоблюдение последовательности может привести к повреждению проводки или крепёжных элементов.
Перед началом работ следует отключить аккумулятор, чтобы избежать короткого замыкания при отсоединении разъёмов. Также потребуется крестовая отвёртка, плоская отвёртка и плоскогубцы. Все крепёжные элементы желательно складывать по порядку, чтобы не перепутать при обратной установке.
Сначала снимается рулевое колесо – без этого демонтаж затруднён. Затем удаляются декоративные накладки, после чего отворачиваются саморезы в нижней части панели и по периметру комбинации приборов. Проводка от спидометра, тахометра, контрольных ламп и часов отсоединяется аккуратно, с фиксацией положения каждого разъёма для последующего подключения без ошибок.
Если панель снимается для замены или ремонта, осмотрите резиновые демпферы, направляющие и состояние контактных клемм. При износе изоляции проводов рекомендуется заменить участки жгута или использовать термоусадку. Также стоит проверить состояние ламп подсветки и при необходимости заменить их на аналогичные с цоколем W5W или соответствующим оригиналу.
Необходимые инструменты и подготовка перед разборкой панели
Перед снятием панели приборов на ВАЗ 2107 необходимо подготовить рабочее место и собрать минимальный, но достаточный набор инструментов. Неподготовленность приведёт к лишним трудозатратам или повреждениям креплений и облицовки.
- Крестовая отвертка средней длины – используется для откручивания саморезов на облицовке и креплениях панели.
- Плоская отвертка – нужна для аккуратного поддевания защёлок и декоративных элементов без повреждения пластика.
- Головка на 10 мм с трещоткой или воротком – для отвинчивания гаек крепления панели к кузову автомобиля.
- Удлинитель к трещотке – облегчает доступ к гайкам под панелью, особенно в районе центральной консоли.
- Плоскогубцы – пригодятся для снятия фишек с проводки и вытягивания крепёжных зажимов.
- Фонарик или налобный светильник – обеспечивает видимость в глубине панели, особенно при работе в гараже или вечером.
- Маленький маркер или изолента – для пометки разъёмов при отключении проводов, чтобы избежать путаницы при обратной сборке.
Подготовка автомобиля включает следующие действия:
- Отключить аккумулятор, сняв минусовую клемму – во избежание короткого замыкания и срабатывания электроприборов.
- Снять рулевое колесо – без этого невозможно полностью извлечь панель.
- Удалить пепельницу, прикуриватель и облицовку центральной консоли.
- Отсоединить патрубки вентиляции и тросы управления печкой.
- Освободить проводку от хомутов и креплений – часть проводов проходит за панелью и крепится к кузову.
Все детали лучше складывать в отдельные подписанные контейнеры или пакетики. Потеря одного самореза или клипсы усложнит обратную сборку.
Как отключить аккумулятор и обезопасить электрооборудование
Перед началом демонтажа панели приборов необходимо полностью обесточить электрическую систему автомобиля. Это снижает риск короткого замыкания, повреждения проводки и выхода из строя блоков управления.
- Убедитесь, что зажигание выключено, ключ вынут, а все потребители электроэнергии (свет, магнитола, вентилятор) отключены.
- Откройте капот и зафиксируйте его упором. Доступ к аккумулятору на ВАЗ 2107 свободный, дополнительных разборок не требуется.
- Сначала откручивается гайка на клемме «минус» (обычно ключом на 10). Снимите провод и отведите его в сторону так, чтобы исключить случайное касание клеммы.
- Затем, при необходимости, снимите и «плюсовую» клемму. Это особенно важно при проведении работ, связанных с блоком предохранителей и центральной проводкой.
Для защиты электроники от случайных разрядов:
- Изолируйте клеммы аккумулятора, используя резиновые колпачки или плотный слой изоленты.
- При хранении аккумулятора вне автомобиля соблюдайте полярность при последующем подключении.
- Не используйте инструменты с металлическими ручками вблизи открытых клемм – это может вызвать замыкание.
Отключение аккумулятора – обязательное условие перед вмешательством в проводку и демонтажем приборной панели. Несоблюдение этого шага приводит к пробоям в цепях и выходу из строя реле, контрольных ламп и блока предохранителей.
Снятие облицовки рулевой колонки и декоративных элементов
Перед началом работы отсоедините клемму минус с аккумулятора, чтобы исключить замыкание при демонтаже элементов, связанных с электрикой. Поверните рулевое колесо в положение «прямо» и зафиксируйте его, чтобы сохранить геометрию при сборке.
Открутите два винта снизу кожуха рулевой колонки крестовой отверткой. Эти винты фиксируют верхнюю и нижнюю половины облицовки. После откручивания аккуратно разъедините половинки, начиная с задней части, двигаясь к рулю. При этом не тяните резко – пластик хрупкий и может треснуть.
Если установлен рычаг регулировки света или поворотников с дополнительной фиксацией, снимите ручки переключателей, потянув их строго на себя. Некоторые модификации имеют защелки – нажмите их тонкой отверткой через технологические отверстия.
После снятия облицовки колонны переходите к декоративным вставкам панели. Сначала удалите заглушки с винтов крепления на торпедо с водительской стороны. Открутите винты, удерживающие декоративную накладку с воздуховодом и выключателем фар. Потяните элемент на себя, одновременно отжимая пластиковые фиксаторы.
Отсоедините разъемы выключателей и осмотрите каждый элемент на наличие скрытых саморезов. В районе замка зажигания предусмотрены защелки – подденьте их пластиковой лопаткой, чтобы избежать повреждений. Убедитесь, что все разъемы отсоединены перед дальнейшим снятием элементов, прилегающих к панели приборов.

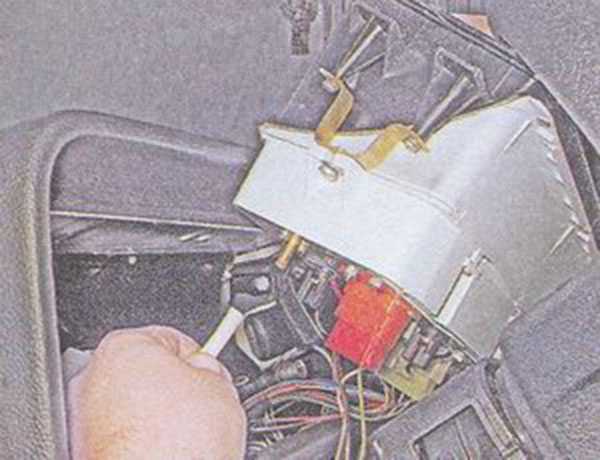

Разъединение электрических разъёмов с обратной стороны панели
Перед отсоединением разъёмов обесточьте бортовую сеть, сняв клемму с аккумулятора. Это исключит риск короткого замыкания и повреждения электроники.
На ВАЗ 2107 к приборной панели подходит несколько жгутов с разъёмами: основной блок питания, соединения подсветки, сигнальные провода указателей и ламп. Каждый разъём имеет фиксатор, предотвращающий самопроизвольное отключение.
Для отсоединения нажмите на фиксатор или отогните пластиковый язычок, затем аккуратно вытяните разъём без перекосов. Не тяните за провода – только за корпус колодки. Если разъём прикипел, используйте плоскую отвёртку, поддев корпус сбоку.
Маркируйте каждый разъём и соответствующий ему разъём на панели, если конструкция не предусматривает исключающее подключение. Это упростит обратную сборку и предотвратит ошибки при подключении.
Особое внимание уделите разъёмам спидометра, тахометра и контрольных ламп. Отсоедините гибкий вал спидометра, выкрутив фиксирующую гайку вручную или с помощью ключа на 10, в зависимости от модификации.

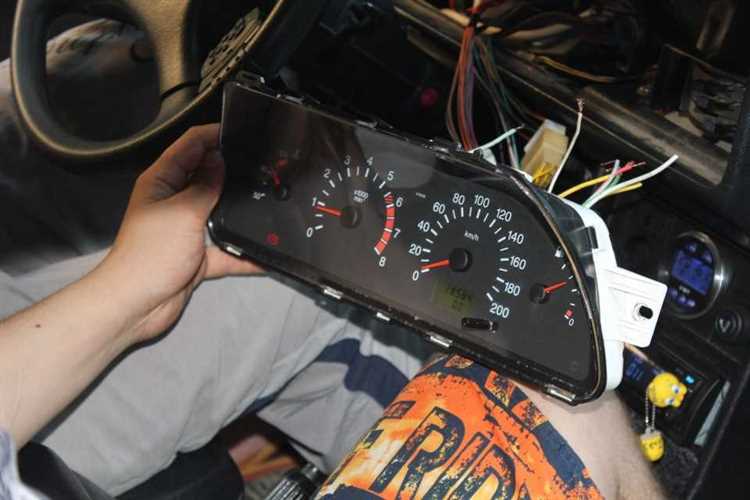

После отсоединения всех разъёмов и элементов крепления панель можно аккуратно извлечь, избегая зацепов за проводку и обшивку.
Откручивание креплений панели приборов и их расположение
Панель приборов ВАЗ 2107 крепится к кузову автомобиля в нескольких точках, каждая из которых требует последовательного подхода. Перед началом работ отключите аккумулятор, чтобы избежать коротких замыканий.
Первое крепление находится под декоративной заглушкой слева от рулевой колонки. Заглушку поддевают пластиковой лопаткой, после чего открывается доступ к винту с крестообразной головкой. Аналогичное крепление расположено симметрично справа.
Следующие два самореза располагаются под центральными воздуховодами. Чтобы добраться до них, воздуховоды аккуратно вынимаются, начиная с нижней части, затем выкручиваются саморезы, удерживающие центральную часть панели.
По краям панели, в нижней её части, есть ещё два самореза, скрытые за обшивкой. Обшивку поддевают и отгибают, не снимая полностью. Под ней находятся крепления, фиксирующие панель к кузову около ног водителя и пассажира.
Наконец, верхняя часть панели удерживается двумя винтами, спрятанными под уплотнителем переднего стекла. Уплотнитель аккуратно отгибается, винты выкручиваются короткой отверткой с трещоткой из-за ограниченного пространства.
Все крепежи имеют стандартную резьбу и размер под крестовую отвертку №2. Рекомендуется складывать снятые винты поэтапно в подписанные контейнеры, чтобы исключить путаницу при обратной сборке.
Особенности демонтажа воздуховодов и тросиков управления
Демонтаж воздуховодов и тросиков управления на ВАЗ 2107 требует аккуратности, так как эти элементы напрямую связаны с системой отопления и вентиляции салона. Процесс несложный, но требует внимания к мелким деталям, чтобы избежать повреждения пластиковых деталей и других компонентов.
1. Демонтаж воздуховодов:
Для начала нужно снять центральную панель, если она еще не снята. Затем освободите все крепления воздуховодов. Они обычно фиксируются с помощью пластиковых зажимов или винтов. Важно аккуратно отсоединить воздуховоды от дефлекторов, чтобы не повредить пластиковые соединения. Иногда на соединениях используется специальный клей или герметик, который следует осторожно отрывать, избегая лишнего усилия.
Не стоит забывать о том, что воздуховоды могут быть подключены к системе кондиционирования, поэтому перед полным снятием следует отключить все соответствующие шланги и проводку. Эти элементы могут иметь дополнительные крепления, которые нужно отсоединить с помощью отвертки или специальных инструментов.
2. Демонтаж тросиков управления:
Тросики управления заслонками печки или вентиляции необходимо аккуратно отсоединить от рычагов и механизмов управления. Они закреплены с помощью специальных защелок, которые можно снять, используя маленькую отвёртку. Важно помнить, что при снятии тросиков нужно избежать их перегиба или повреждения, так как это может повлиять на дальнейшую эксплуатацию.
При отсоединении тросиков от рычагов следует помнить, что они имеют пружинные элементы, которые могут выйти из своего положения. Поэтому перед снятием стоит внимательно осмотреть механизм, чтобы избежать его повреждения.
3. Дополнительные рекомендации:
При работе с воздуховодами и тросиками всегда полезно иметь под рукой комплект плоских и крестовых отверток, а также пластиковые лопатки для демонтажа пластиковых элементов без повреждения поверхности. Если тросики или воздуховоды не снимаются легко, можно слегка поддеть их с помощью пластиковых инструментов, чтобы не повредить посадочные места.
Обратите внимание, что после снятия воздуховодов и тросиков их следует хранить в безопасном месте, чтобы избежать повреждений или потери мелких деталей. Лучше всего поместить их в отдельный контейнер с маркировкой, чтобы в дальнейшем не возникло путаницы при сборке.

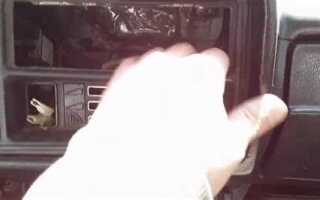

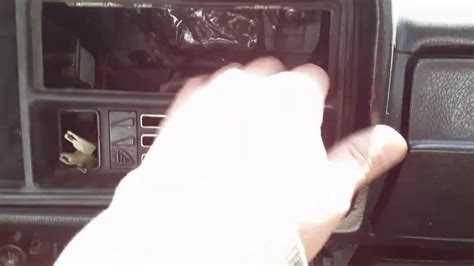

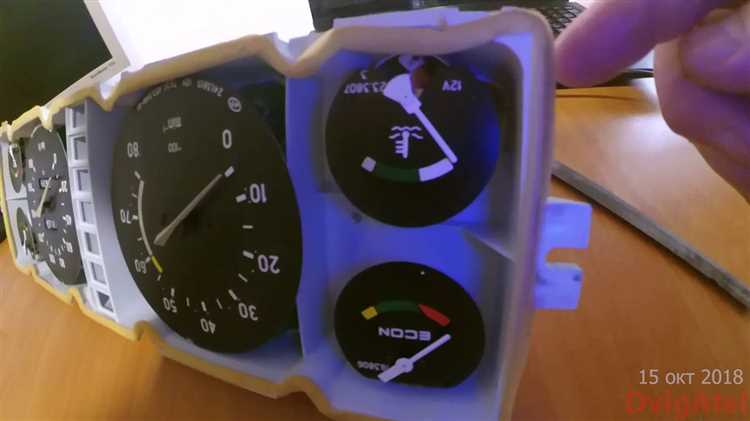

Извлечение панели без повреждения пластиковых элементов
Перед тем как приступить к снятию панели приборов на ВАЗ 2107, важно правильно подготовить инструменты и рабочее пространство, чтобы минимизировать риск повреждения пластиковых деталей. Для этого потребуется мягкий пластиковый инструмент для извлечения, например, пластиковая лопатка или рычаг.
Начните с отключения аккумулятора, чтобы избежать случайного короткого замыкания или активации электрооборудования. Освободите пространство вокруг панели, убрав все возможные препятствия и мелкие предметы. Затем приступайте к аккуратному снятию декоративных элементов, таких как решетки воздуховодов или элементы управления. Используйте пластиковые рычаги, чтобы аккуратно отжать их от корпуса без применения чрезмерной силы.
Сняв внешние элементы, переходите к откручиванию крепежных винтов панели. Обратите внимание на их расположение – они могут быть скрыты под декоративными накладками, которые также необходимо снять с помощью пластиковой лопатки. Винты могут быть различной длины и крепиться в разных точках, поэтому лучше запоминать их размещение или положить их в отдельные контейнеры.
После снятия крепежа аккуратно начинайте отщелкивать панель от корпуса, двигаясь от одного края к другому. Работайте поочередно с обеими сторонами, чтобы избежать перекоса и повреждения креплений. При необходимости используйте пластиковые инструменты для поддевания панели, но избегайте металлических предметов, чтобы не оставить царапин на пластике.
Важно помнить, что панели на ВАЗ 2107 часто крепятся с помощью защелок, которые могут быть повреждены при чрезмерном усилии. Если зацепить защелку не удается, используйте небольшую отвертку для аккуратного поддевания и освобождения креплений.
После того как панель будет снята, проверяйте все крепежи и защелки на предмет возможных повреждений. Если какие-либо элементы панели были деформированы или поломаны, их следует заменить до установки панели обратно.
Проверка состояния проводки и подготовка к установке обратно
После демонтажа панели приборов на ВАЗ 2107 необходимо внимательно осмотреть проводку. Это поможет избежать проблем с электрической системой в будущем и гарантировать правильную работу всех приборов после установки панели обратно.
1. Проверка целостности проводки
Осмотрите все видимые участки проводов на наличие повреждений. Особенно обратите внимание на места, где проводка может подвергаться механическому воздействию, например, возле креплений или соединений. Если провод обнажился, его необходимо заизолировать или заменить. Для проверки изоляции используйте мультиметр для тестирования сопротивления.
2. Проверка соединений
Проверьте все соединения проводки на панели приборов. Если контакты окислились или загрязнились, их нужно очистить. Для этого можно использовать специальный контактный очиститель или мягкую щетку. При необходимости, слегка отполируйте соединения абразивом, чтобы обеспечить хороший контакт. Убедитесь, что все разъемы плотно сидят и не имеют люфта.

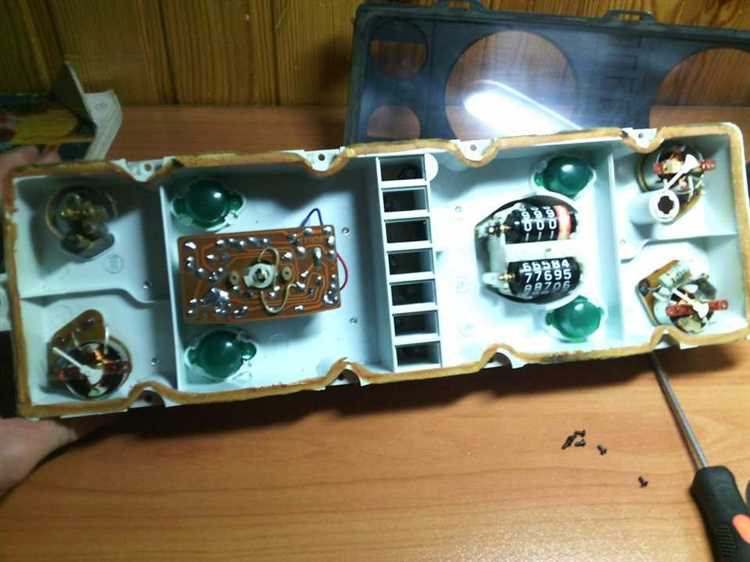

3. Проверка работы датчиков и ламп
Подключите мультиметр или тестер к проводке датчиков и ламп, чтобы проверить их исправность. Особое внимание уделите исправности датчиков температуры и давления, так как их сбои могут привести к неверным показаниям на приборной панели. Для ламп убедитесь, что они не перегорели, и контакты ламп не окислились.
4. Подготовка проводки к установке панели
Перед установкой панели приборов обратно аккуратно уложите проводку, чтобы она не перегибалась и не попадала в зазоры, где может быть повреждена. Проложите провода так, чтобы они не мешали креплению панели и не создавали препятствий для фиксации. Если проводка проходит через отверстия в кузове, убедитесь, что она не натирается о металл.
5. Проверка работы электрических компонентов
После всех проверок и подготовки проводки перед окончательной установкой панели проведите краткий тест работы основных электрических компонентов: освещения, индикаторов, звуковых сигналов. Если все системы работают корректно, можно приступить к установке панели приборов обратно.
Вопрос-ответ:
Как снять панель приборов на ВАЗ 2107 самостоятельно?
Чтобы снять панель приборов на ВАЗ 2107, необходимо выполнить несколько шагов. Сначала отсоедините клеммы от аккумулятора, чтобы избежать короткого замыкания. Затем аккуратно снимите декоративные накладки и защитные панели вокруг приборов. Используйте отвертку, чтобы открутить крепежные винты, которые удерживают саму панель. Важно помнить, что при снятии панели необходимо быть осторожным, чтобы не повредить проводку и пластиковые элементы. После того как все крепления откручены, аккуратно извлеките панель и отсоедините все подключенные разъемы и провода.
Нужны ли специальные инструменты для снятия панели приборов на ВАЗ 2107?
Для снятия панели приборов на ВАЗ 2107 не требуется специализированных инструментов, однако полезно иметь под рукой набор отверток (крестовую и плоскую), ключи, а также пластиковые лопатки или рычаги для того, чтобы не повредить пластик. Важно, чтобы инструменты были удобными, чтобы избежать повреждения поверхности панели при снятии.
Что делать, если при снятии панели приборов ВАЗ 2107 возникли трудности с проводкой?
Если при снятии панели приборов на ВАЗ 2107 возникли трудности с проводкой, важно действовать осторожно. Сначала проверьте, все ли разъемы отсоединены и не зацеплены ли провода за элементы панели. Если проводка все равно препятствует снятию, попробуйте аккуратно освободить кабели, при этом не дергайте их сильно. В случае необходимости, лучше обратиться к специалисту, чтобы не повредить электрическую систему автомобиля.
Какие могут быть проблемы при повторной установке панели приборов на ВАЗ 2107?
При повторной установке панели приборов на ВАЗ 2107 важно следить за тем, чтобы все разъемы и провода были правильно подключены. Одной из частых проблем является неправильное соединение проводки, что может привести к некорректной работе приборов. Также следует убедиться, что панель закреплена надежно, чтобы избежать люфта или появления посторонних звуков при движении. Если после установки приборы не работают, проверяйте подключение проводов и надежность креплений.
