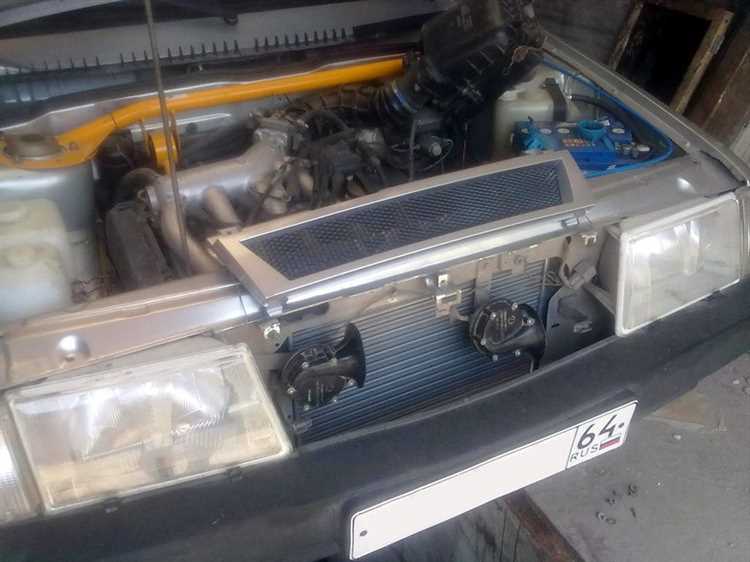

На ВАЗ 2109 радиатор охлаждения расположен в передней части моторного отсека и крепится на кронштейны с помощью двух болтов. К нему подведены верхний и нижний патрубки системы охлаждения, а также шланги расширительного бачка и вентиляции. Перед снятием радиатора необходимо слить охлаждающую жидкость через сливное отверстие блока или нижний патрубок.
Работы удобнее выполнять при остывшем двигателе и демонтированной решетке радиатора. Желательно также снять аккумулятор для увеличения рабочего пространства. Подключения вентилятора к радиатору выполнены через разъём, его нужно отсоединить перед демонтажем. Особое внимание следует уделить пластиковым защелкам вентилятора, так как они часто ломаются при неаккуратной разборке.
Для работы потребуется ключ на 10, крестовая отвертка и ёмкость для охлаждающей жидкости. Необходимо помнить, что при установке нового радиатора важно тщательно промыть систему охлаждения, особенно если старая жидкость имела следы ржавчины или масла. Новая прокладка термостата и хомуты патрубков – обязательные элементы при повторной сборке, чтобы исключить утечки в будущем.
Как подготовить ВАЗ 2109 к снятию радиатора
Остановите двигатель и дайте ему полностью остыть. Температура охлаждающей жидкости не должна превышать 30 °C во избежание ожогов при открытии системы.
Отключите минусовую клемму аккумулятора – это исключит короткие замыкания при работе с электровентилятором и датчиками.
Поднимите переднюю часть автомобиля домкратом и установите на надёжные упоры. Это обеспечит удобный доступ к нижним патрубкам радиатора и сливной пробке.
Установите под радиатор широкую ёмкость не менее 5 литров для слива охлаждающей жидкости. Открутите сливную пробку на нижнем бачке радиатора или, если её нет, ослабьте хомут нижнего патрубка и аккуратно снимите шланг.
После полного слива жидкости отсоедините оба патрубка радиатора – верхний и нижний. При сильной затяжке хомутов используйте плоскогубцы или отвертку с удлинённой рукояткой.
Отключите разъём вентилятора охлаждения. Убедитесь, что проводка не закреплена на корпусе радиатора пластиковыми стяжками. Если есть крепления – аккуратно срежьте их.
При наличии защиты картера – снимите её. Она может мешать извлечению радиатора вниз при демонтаже.
Проверьте состояние креплений радиатора к кузову: как правило, это две резиновые втулки в верхней части и направляющие внизу. При необходимости зачистите резьбу проникающей смазкой для облегчения последующего демонтажа.
Какие инструменты понадобятся для демонтажа радиатора
Для снятия радиатора на ВАЗ 2109 потребуется минимальный, но точно подобранный набор инструментов. Ошибки в выборе могут затруднить процесс и повредить элементы системы охлаждения.
- Ключ рожковый на 13 и 10 – используется для откручивания креплений радиатора и хомутов патрубков.
- Трещотка с удлинителем и головки на 10 и 13 мм – облегчают демонтаж в труднодоступных местах, особенно при работе с нижними креплениями.
- Отвертка плоская средней длины – необходима для ослабления червячных хомутов на патрубках и снятия пластиковой облицовки.
- Плоскогубцы – пригодятся для снятия пружинных хомутов и вытягивания закисших патрубков.
- Емкость для слива охлаждающей жидкости – желательно объемом не менее 5 литров, с широкой горловиной.
- Перчатки с прорезиненным покрытием – обеспечивают хват и защищают руки от ожогов и порезов при работе с металлическими деталями.
- Фонарик или налобный светильник – необходим для подсветки пространства за радиатором и под моторным отсеком.
Перед началом работы желательно убедиться в наличии всех перечисленных инструментов. Это позволит избежать ненужных пауз и ускорит демонтаж.
Как слить охлаждающую жидкость с ВАЗ 2109 перед снятием радиатора
Перед демонтажем радиатора необходимо полностью удалить охлаждающую жидкость из системы. Процесс выполняется в следующем порядке:
- Установить автомобиль на ровную поверхность, заглушить двигатель и дать ему полностью остыть. Работать с горячей жидкостью запрещено – риск ожогов.
- Открыть капот, выкрутить крышку расширительного бачка – это позволит избежать образования вакуума и обеспечит свободный слив.
- Под радиатор подставить широкую ёмкость объёмом не менее 7 литров.
- С правой нижней стороны радиатора найти сливную пробку (пластиковая, с «ушками»). Аккуратно выкрутить её против часовой стрелки. При отсутствии пробки – ослабить нижний патрубок радиатора и аккуратно стянуть его с патрубка.
- Дождаться полного слива жидкости. При необходимости слегка нажать на патрубки, чтобы вытеснить остатки из системы.
- Открутить сливную пробку на блоке цилиндров – она расположена на задней стенке двигателя, ближе к коробке передач. Используется головка на 13. Это удалит остатки антифриза из системы охлаждения двигателя.
- После завершения слива – завернуть обе сливные пробки или вернуть патрубки на место, если радиатор не снимается сразу.
Слив охлаждающей жидкости необходимо проводить строго на холодном двигателе и в перчатках. Старый антифриз утилизировать в соответствии с экологическими нормами – не сливать в почву или канализацию.
Порядок отсоединения патрубков и креплений радиатора
Перед отсоединением патрубков необходимо слить охлаждающую жидкость. Для этого откройте кран на радиаторе (если предусмотрен) или снимите нижний патрубок, подставив ёмкость объёмом не менее 5 литров.
Начинайте с верхнего патрубка. Ослабьте хомут отверткой или ключом на 7 мм, сдвиньте его по шлангу и аккуратно снимите патрубок с штуцера радиатора. Если шланг прикипел, аккуратно проверните его плоскогубцами, избегая повреждения штуцера.
Аналогично отсоедините нижний патрубок. Следите, чтобы остатки охлаждающей жидкости не попали на генератор и ремень. При наличии расширительного бачка, отсоедините от него тонкий возвратный шланг.

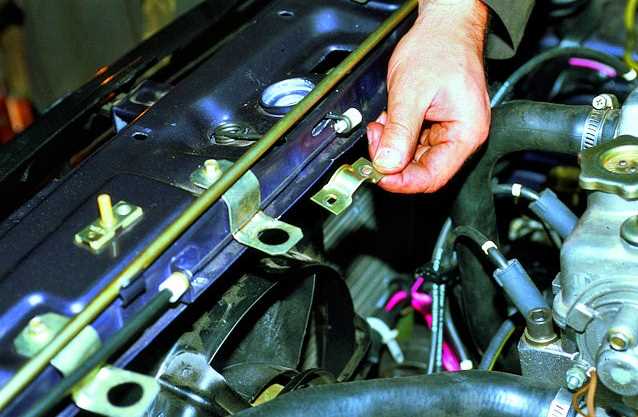

Затем переходите к креплениям радиатора. На ВАЗ 2109 он фиксируется двумя верхними прижимными скобами. Снимите защитный кожух вентилятора, если он мешает доступу. Отверните болты крепления скоб ключом на 10 мм и аккуратно освободите радиатор.
При наличии нижних упоров проверьте, чтобы радиатор свободно вышел из посадочных втулок. Не допускайте перекоса – это может повредить соты или бачки.
После снятия всех патрубков и креплений, можно извлекать радиатор вверх, избегая контакта с острыми кромками кузова и другими элементами моторного отсека.
Как безопасно извлечь радиатор из моторного отсека
Перед снятием радиатора убедитесь, что двигатель остыл минимум до температуры окружающей среды. Работать с горячей системой охлаждения опасно из-за риска ожогов от пара и горячей жидкости.
Откройте крышку расширительного бачка, чтобы сбросить остаточное давление. Слейте охлаждающую жидкость, предварительно подставив ёмкость объёмом не менее 5 литров под сливное отверстие радиатора. Для слива используйте нижний патрубок или сливную пробку, если она предусмотрена конструкцией.
Открутите крепления верхнего и нижнего патрубков радиатора, зажимы снимайте аккуратно, не повредив резиновые шланги. При необходимости воспользуйтесь плоскогубцами с фиксатором. Шланги отсоединяйте, покачивая из стороны в сторону, не тяните с усилием.
Отсоедините разъёмы вентилятора охлаждения и снимите сам вентилятор, если он установлен на радиаторе. Убедитесь, что все провода отведены в сторону и не мешают демонтажу.
Открутите болты крепления радиатора к кузову. На ВАЗ 2109 их обычно два – сверху, рядом с панелью переднего телевизора. Используйте торцовый ключ на 10 мм. После этого радиатор освободится и его можно аккуратно извлечь.

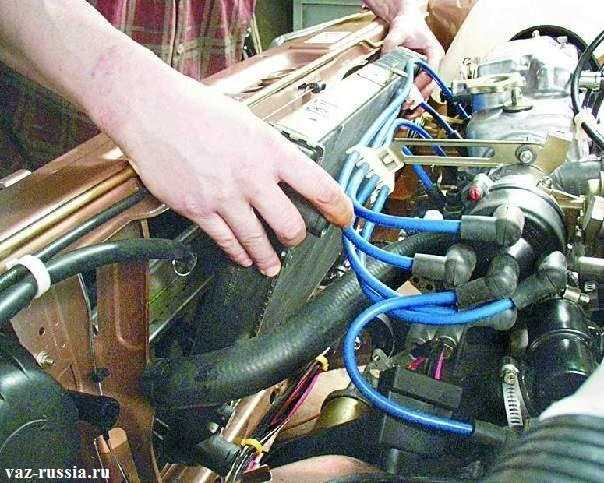

Вынимайте радиатор строго вверх, избегая перекосов, чтобы не повредить соты. Если что-то мешает, остановитесь и осмотрите расположение патрубков и жгутов проводки. Не прилагайте чрезмерной силы.
После извлечения проверьте состояние подушек крепления и кожуха вентилятора. Изношенные элементы лучше заменить перед установкой нового радиатора.
Что проверить перед установкой нового радиатора на ВАЗ 2109
Перед установкой нового радиатора на ВАЗ 2109 важно тщательно подготовить автомобиль, чтобы обеспечить его долгосрочную эксплуатацию и избежать возможных поломок.
1. Состояние патрубков
Проверьте патрубки системы охлаждения. Они должны быть без трещин, деформаций и следов старения. Особенно это касается верхнего и нижнего патрубков радиатора. Если на патрубках есть хотя бы небольшие повреждения, их лучше заменить. Обратите внимание на хомуты: они должны плотно держать патрубки на местах соединений.
2. Проверка системы охлаждения
Убедитесь, что система охлаждения не имеет утечек. Залейте в систему антифриз и проверьте все соединения на наличие подтеков. Особенно тщательно осмотрите соединение радиатора с трубами и насосом. Наличие даже небольших утечек может привести к перегреву двигателя.
3. Совместимость радиатора

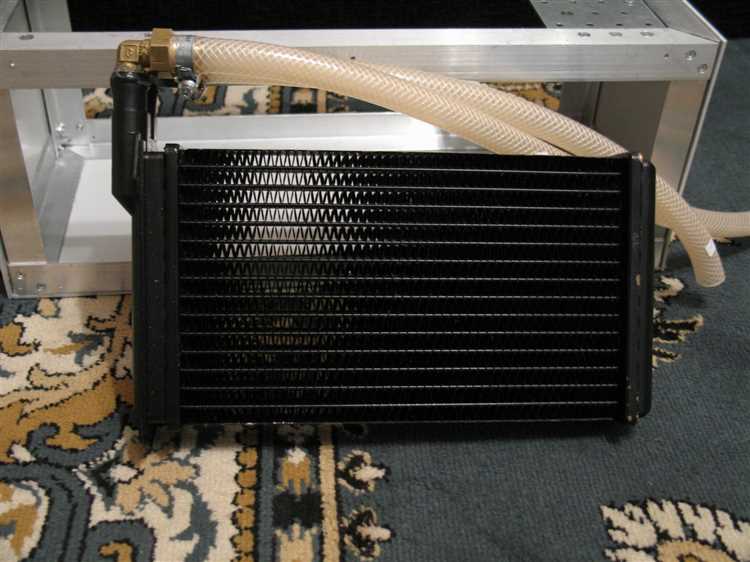

Проверьте, что новый радиатор полностью совместим с моделью ВАЗ 2109. Обратите внимание на его размеры, тип соединений и расположение креплений. Несоответствие размеров или конфигурации радиатора может затруднить установку и привести к неисправности в будущем.
4. Крепления радиатора
Перед установкой нового радиатора осмотрите крепления. Они должны быть прочными и не поврежденными. Износ крепежных элементов может привести к тому, что радиатор будет установлено ненадежно, что приведет к вибрациям и повреждениям при движении.
5. Термостат
Проверьте состояние термостата, который регулирует температуру охлаждающей жидкости. При установке нового радиатора важно убедиться, что термостат функционирует правильно, так как его неисправность может привести к неправильной циркуляции жидкости и перегреву двигателя.
6. Уровень охлаждающей жидкости
Залейте охлаждающую жидкость в систему перед установкой радиатора и проверьте уровень. Недостаток жидкости может привести к перегреву двигателя даже в случае установки нового радиатора. Также проверьте антифриз на наличие загрязнений и его состояние. При необходимости выполните замену.
7. Прокладки и уплотнения
Проверьте состояние всех прокладок и уплотнителей. Даже небольшие повреждения или износ могут привести к утечке жидкости и снижению эффективности охлаждения. Замените изношенные детали перед установкой нового радиатора.
Вопрос-ответ:
Как правильно снять радиатор на ВАЗ 2109?
Для снятия радиатора на ВАЗ 2109 необходимо выполнить несколько шагов. Сначала нужно отключить аккумулятор, чтобы избежать короткого замыкания. Затем откройте капот и снимите верхнюю защитную решетку радиатора. После этого отсоедините шланги охлаждающей жидкости от радиатора, используя ключи для ослабления хомутов. Далее слейте охлаждающую жидкость. После того как жидкость слита, открутите крепежи радиатора и аккуратно извлеките его из кузова. Не забудьте проверить состояние всех шлангов и компонентов перед установкой нового радиатора.
Какие инструменты потребуются для снятия радиатора на ВАЗ 2109?
Для снятия радиатора на ВАЗ 2109 вам понадобятся следующие инструменты: ключи (обычно 10-13 мм), отвертки, пассатижи для снятия хомутов, емкость для слива охлаждающей жидкости, а также ключи для демонтажа креплений. Также может понадобиться лента для герметизации, если вы планируете повторное использование старых шлангов.
Можно ли снять радиатор на ВАЗ 2109 без помощи специалистов?
Да, снять радиатор на ВАЗ 2109 можно самостоятельно. Главное — соблюсти все этапы процесса и быть аккуратным, чтобы избежать повреждений. Если у вас есть опыт работы с автомобилями и базовые инструменты, эта задача вполне выполнима без профессиональной помощи. Важно помнить о безопасности, особенно при работе с охлаждающей жидкостью, которая может быть горячей. Если что-то вызывает сомнения, лучше проконсультироваться с более опытными людьми или посмотреть обучающее видео.
Как избежать утечек после установки нового радиатора на ВАЗ 2109?
Чтобы избежать утечек после установки нового радиатора, важно тщательно проверять все соединения и шланги на герметичность. После монтажа радиатора следует убедиться, что все хомуты надежно затянуты. Проверьте каждый шланг на предмет трещин и повреждений, так как это может стать причиной утечек. После завершения установки заполните систему охлаждающей жидкостью и проведите тест-драйв, чтобы удостовериться в отсутствии подтеков.
Какую охлаждающую жидкость лучше использовать при замене радиатора на ВАЗ 2109?
Для ВАЗ 2109 рекомендуется использовать охлаждающую жидкость, соответствующую стандартам G11 или G12, которые имеют хорошую антифризную способность и предотвращают образование отложений. Охлаждающая жидкость должна быть с антифризом, чтобы предотвратить замерзание жидкости в зимний период. Также важно выбрать жидкость, которая подходит для автомобилей с алюминиевыми радиаторами, чтобы избежать коррозии. Обратите внимание на цвет антифриза — обычно он бывает зеленым или красным, в зависимости от типа состава.
