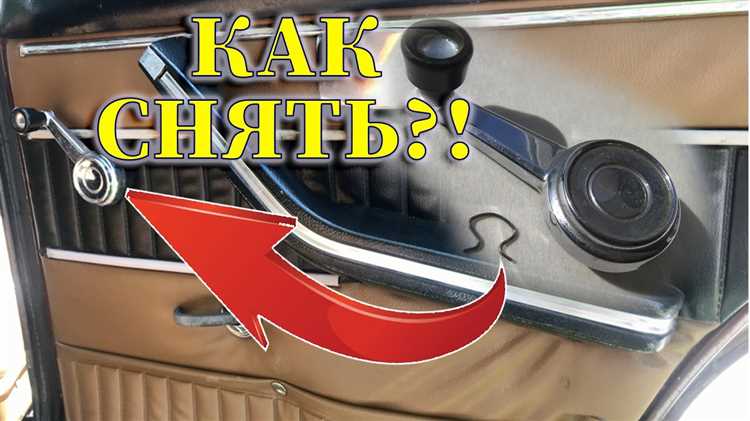

Ручка стеклоподъемника на автомобилях ВАЗ крепится с помощью стопорного кольца, которое находится между пластиковой ручкой и декоративной накладкой. Без правильного инструмента или понимания конструкции можно повредить обшивку двери или саму ручку.
Перед началом работы необходимо подготовить тонкую плоскую отвертку, ткань для защиты панели и при необходимости – съёмник стопорных колец. Машину лучше заглушить, чтобы избежать случайного замыкания при снятии элементов обшивки.
Оптимальный доступ к стопорному кольцу обеспечивается поворотом ручки стеклоподъемника на 45–90 градусов. После этого через зазор между ручкой и накладкой можно поддеть кольцо и аккуратно его извлечь. При снятии важно не допустить падения кольца внутрь двери.
Работа занимает не более 5 минут при наличии инструмента и аккуратности. После снятия ручки можно продолжить разборку обшивки двери или замену неисправного механизма стеклоподъемника.
Подготовка инструментов для снятия ручки
Перед началом работы необходимо подготовить фиксированный набор инструментов. Основной элемент – монтажная лопатка из пластика или меди, чтобы не повредить обшивку двери. Подойдёт также плоская отвёртка, предварительно обмотанная изолентой.
Понадобится тонкий крючок из проволоки диаметром до 1 мм – им удобно поддевать фиксирующее кольцо ручки. Загиб крючка должен быть не более 3 мм, чтобы точно попасть под кольцо, не задевая пластиковые элементы.
Для освещения внутреннего пространства двери используйте фонарик с направленным пучком. Дополнительно можно подготовить магнит на гибкой ножке, если есть риск уронить металлические детали внутрь двери.
Рядом следует держать ткань или салфетку, чтобы протереть место установки и избежать попадания пыли внутрь механизма при обратной сборке.
Определение типа крепления ручки стеклоподъемника
На автомобилях ВАЗ применяются два основных типа крепления ручки стеклоподъемника: с фиксирующим стопорным кольцом и с винтовым креплением. Перед снятием необходимо точно определить тип, чтобы избежать повреждений облицовки двери.
Кольцевое крепление используется чаще всего на моделях ВАЗ 2101–2107. Ручка фиксируется при помощи тонкого металлического стопорного кольца, расположенного между основанием ручки и обшивкой двери. Кольцо видно при лёгком оттягивании ручки от панели. Оно извлекается с помощью плоской отвёртки или специального крючка.
Винтовое крепление встречается на поздних моделях и модификациях. В этом случае ручка удерживается винтом, который вкручивается в ось стеклоподъемного механизма. Для определения такого типа необходимо осмотреть центр ручки – если присутствует пластиковая заглушка, под ней, скорее всего, винт с крестообразной или шлицевой головкой.
Перед демонтажем рекомендуется подсветить пространство вокруг ручки фонариком и использовать пластиковую лопатку для аккуратного отжима декоративных элементов.
Разблокировка стопорного кольца ручки
Для снятия ручки стеклоподъемника на ВАЗ требуется разблокировать металлическое стопорное кольцо, удерживающее ручку на шлицевом валу. Без удаления кольца демонтаж невозможен.
- Подготовьте инструмент: пластиковую монтажную лопатку или тонкую ткань и плоскую отвертку. Нельзя использовать металлический инструмент без защиты, чтобы не повредить обшивку.
- Найдите зазор между ручкой и обшивкой двери. Вставьте ткань в этот зазор и тяните её, продвигая вокруг оси ручки. Ткань должна поддеть и вытолкнуть стопорное кольцо наружу.
- Если ткань не помогает, используйте плоскую отвертку. Аккуратно нащупайте усики кольца и выдвиньте его, стараясь не деформировать саму ручку и не повредить крепления.
- После разблокировки кольца аккуратно снимите ручку с шлицев. Кольцо может остаться внутри ручки или выпасть – не потеряйте его.
Перед обратной установкой проверьте целостность кольца. При деформации потребуется замена, иначе ручка будет держаться неплотно или слетать при использовании.
Использование съёмника при наличии стопорной скобы
Если ручка стеклоподъёмника ВАЗ зафиксирована стопорной скобой, съёмник упрощает демонтаж. Стопор представляет собой С-образную металлическую скобу, расположенную между основанием ручки и пластиковой декоративной накладкой.
Для снятия используется узкий плоский съёмник, предназначенный именно для таких скоб. Рабочая часть инструмента заводится за основание ручки, в зазор между ручкой и обшивкой двери. Движение должно быть направлено строго к центру оси вращения ручки, без перекосов, чтобы не повредить скобу или пластиковые элементы.
Съёмник продавливается до упора до момента освобождения фиксатора. Характерный щелчок указывает на то, что скоба вышла из зацепления. После этого ручка легко снимается с вала шлицевого механизма.
Скобу необходимо сохранить для последующей установки. При повреждении фиксатора потребуется замена на аналогичный элемент из стали толщиной не менее 0,8 мм.
Снятие ручки без съёмника с подручными средствами
Для снятия ручки стеклоподъёмника без съёмника потребуется тонкая ветошь, отвёртка с плоским жалом и небольшие плоскогубцы. Подойдёт хлопчатобумажная ткань или капроновая нить.
Плотно намотай ткань между обшивкой и ручкой, затем протяни её вдоль оси ручки. При движении ткани фиксирующее стопорное кольцо начнёт сдвигаться. Продолжай тянуть, пока кольцо полностью не выйдет из паза.
Если кольцо не выходит, поддень его отвёрткой с тыльной стороны ручки. Работай аккуратно, чтобы не повредить обшивку и не поцарапать пластик.
После снятия кольца потяни ручку на себя. Если она сидит плотно, используй плоскогубцы, обмотав губки изолентой для предотвращения повреждений.
Не допускай перекоса ручки при демонтаже, чтобы не сломать её посадочное гнездо.

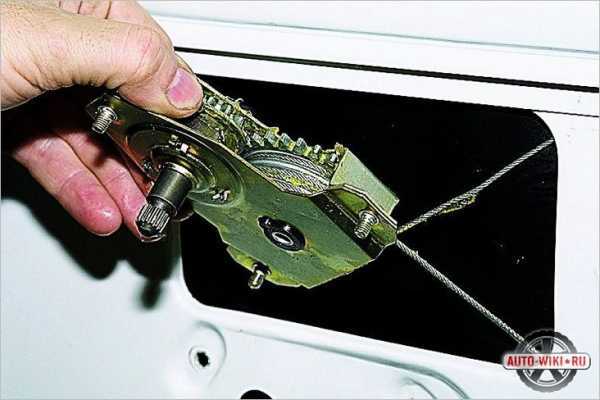

Проверка состояния шлицов на валу стеклоподъемника
Перед установкой ручки стеклоподъемника важно убедиться в исправности шлицов на валу. Поврежденные шлицы могут привести к неполадкам в работе механизма или даже к его поломке. Чтобы провести проверку, выполните следующие шаги:
1. Осмотрите шлицы визуально. Оцените их состояние на наличие видимых повреждений, таких как вытертости, трещины или изломы. Если шлицы стали слишком гладкими, ручка может плохо фиксироваться и соскальзывать при использовании.
2. Проверьте зазоры. Попробуйте вручную повернуть вал стеклоподъемника. Если шлицы повреждены, то механизм может иметь люфт или двигаться с трудом. Также убедитесь, что вал не имеет перекосов, так как это может повлиять на работу стеклоподъемника.
3. Используйте измерительный инструмент. С помощью штангенциркуля измерьте размер шлицов и сравните его с заводскими характеристиками. Износ шлицов может уменьшить их размер, что приведет к плохому сцеплению с ручкой.
4. Прочистите шлицы от загрязнений. Пыль, грязь и ржавчина могут ухудшать сцепление. Очистите их с помощью щетки и промойте спиртом, чтобы избежать ухудшения контакта с ручкой.
Если шлицы повреждены, лучше заменить вал стеклоподъемника или использовать ремонтный комплект. Это предотвратит дальнейшие проблемы с установкой и эксплуатацией стеклоподъемника.
Очистка посадочного места перед установкой
Перед установкой новой ручки стеклоподъемника необходимо тщательно очистить посадочное место. Это обеспечит надежную фиксацию и предотвратит возможные поломки. Используйте мягкую щетку или ткань, чтобы удалить пыль и грязь с поверхности. Если на посадочном месте имеются следы ржавчины, их нужно удалить с помощью абразивной губки или мелкой шлифовальной бумаги.
Особое внимание следует уделить удалению старых остатков смазки или грязи в области установки механизма. Для этого подойдет растворитель или бензин, которые эффективно очищают металлические поверхности без повреждения материала.
После очистки убедитесь, что поверхность сухая и не содержит влаги, чтобы избежать коррозии. Для дополнительной защиты можно нанести на посадочное место тонкий слой специальной смазки или масла, предназначенного для автомобилей. Это снизит трение и обеспечит долгосрочную работу механизма.
Установка ручки стеклоподъемника обратно на место
После того как стеклоподъемник был разобран, ручку необходимо установить обратно. Этот процесс не требует сложных инструментов, однако важно точно следовать шагам для корректной установки.
- Проверьте механизм стеклоподъемника. Убедитесь, что все элементы механизма работают исправно, и не осталось посторонних деталей или мусора.
- Возьмите новую или очищенную ручку стеклоподъемника. На ней не должно быть повреждений или износа.
- Найдите место крепления ручки. Обычно это шлицевое соединение на валу стеклоподъемника. Убедитесь, что оно чистое и не имеет повреждений.
- Совместите отверстие в ручке с шлицевым валом. Установите ручку на место, слегка вращая её, чтобы она зафиксировалась.
- После того как ручка села на место, проверьте, что она плотно закреплена. Постепенно прокручивайте её несколько раз, чтобы убедиться в отсутствии люфта.
- Если ручка фиксируется болтом или специальным зажимом, установите его и затяните крепеж до нужного уровня. Не перегибайте, чтобы не повредить механизм.
После установки ручки проведите проверку её работы. Убедитесь, что стеклоподъемник функционирует без проблем и ручка не соскальзывает при использовании.
Вопрос-ответ:
Как снять ручку стеклоподъемника на ВАЗ без повреждений?
Для того чтобы аккуратно снять ручку стеклоподъемника на ВАЗ, нужно использовать специальный съемник или остаться с подручными средствами, такими как отвертка с плоским лезвием. Прежде чем начинать, нужно снять пластиковую накладку, если она есть. Затем вставьте отвертку в зазор между ручкой и дверной обшивкой и аккуратно подденьте. После этого ручка будет свободно сниматься с оси.
Нужно ли разбирать дверную обшивку при снятии ручки стеклоподъемника на ВАЗ?
Разбирать дверную обшивку не обязательно, если ручка не закреплена дополнительными болтами или винтами, скрытыми под накладкой. В большинстве случаев достаточно лишь аккуратно поддеть накладку с помощью подходящего инструмента и снять саму ручку. Если же ручка крепится болтами, то придется снимать обшивку, чтобы получить доступ к крепежам.
Какие инструменты лучше всего использовать для снятия ручки стеклоподъемника?
Для снятия ручки стеклоподъемника на ВАЗ идеально подойдут специальные съемники, которые легко захватывают края ручки и позволяют снять ее без повреждений. В качестве альтернативы можно использовать плоскую отвертку, которая аккуратно подденет ручку. Важно помнить, что не стоит применять чрезмерную силу, чтобы не сломать пластиковые элементы.
Как избежать повреждения двери при снятии ручки стеклоподъемника?
Чтобы не повредить дверь, следует внимательно подходить к процессу снятия ручки. Важно использовать мягкие инструменты, такие как пластиковые лопатки или съемники, чтобы не царапать обшивку. Также стоит избегать применения металлических инструментов без покрытия, которые могут оставить следы на поверхности двери. Работайте аккуратно, поэтапно поддевая ручку и следя за ее движением.
