Рулевая рейка ВАЗ 2114 напрямую влияет на управляемость и безопасность. При появлении люфта, стуков или утечек жидкости гидроусилителя требуется немедленная диагностика и при необходимости демонтаж узла. Процедура съёма требует доступа к днищу автомобиля и элементарного слесарного инструмента.
Перед началом работы необходимо отключить клемму аккумулятора, обеспечить надёжную фиксацию автомобиля на подъёмнике или домкратах с подставками. Съём рейки невозможен без демонтажа рулевого вала, откручивания карданчика и отвинчивания креплений подкапотной балки. Также потребуется отсоединить наконечники рулевых тяг от поворотных кулаков с помощью съёмника.
Внимание: при наличии гидроусилителя перед демонтажем следует слить жидкость из системы через шланги высокого и обратного давления. После снятия рулевой рейки обязательно осмотрите состояние втулок, пыльников и сальников. Их износ часто становится причиной люфта и течей, особенно в условиях плохих дорог.
Ремонт или замена рулевой рейки на ВАЗ 2114 возможны в гаражных условиях при наличии инструмента и опыта. Главное – соблюдать последовательность действий и не повреждать сопрягаемые элементы.
Подготовка инструментов и безопасная установка автомобиля
Понадобятся: головки на 13, 17 и 19, удлинитель, кардан, трещотка, рожковые ключи на 13 и 17, монтажка, молоток, WD-40, домкрат и надёжные подпорки. Для снятия рулевых тяг желательно иметь съёмник шаровых соединений.
Перед началом отключить минусовую клемму аккумулятора. Выставить передние колёса прямо. Ослабить болты крепления передних колёс, не вывешивая машину.
Поддомкратить переднюю часть автомобиля, установить на жёсткие металлические подпорки под усиленные участки лонжеронов. Домкрат убрать. Машина не должна шататься. Колёса полностью снять. Работать только на ровной, твёрдой поверхности с включённой первой передачей и затянутым ручником.
Обязательно использовать упоры под задние колёса, чтобы исключить откат. Не допускать работы под автомобилем, стоящим только на домкрате. Проверить устойчивость перед тем, как начать демонтаж рулевой рейки.
Отключение аккумулятора и доступ к рулевой колонке
Перед началом работ отключите минусовую клемму аккумулятора ключом на 10. Это исключит короткое замыкание при демонтаже элементов рулевого управления.
Далее обеспечьте доступ к рулевой колонке из салона. Снимите декоративный кожух, открутив два самореза снизу крестовой отверткой. Кожух разделён на две половины – аккуратно разъедините их руками, не допуская повреждений пластиковых защёлок.
Сдвиньте водительское сиденье максимально назад. Это обеспечит пространство для работы. Ключом на 13 открутите гайку хомута, фиксирующего вал рулевой колонки к карданному шарниру. При необходимости используйте удлинитель или вороток – гайка может быть затянута с усилием.
После ослабления соединения зафиксируйте рулевое колесо в прямом положении, чтобы сохранить корректную ориентацию рулевого механизма при обратной установке. Желательно отметить текущее положение меткой на валу и кардане.
Снятие защиты картера и осмотр креплений рейки
Установите автомобиль на ровную поверхность, зафиксируйте ручник и подложите противооткатные упоры под задние колеса. Перед подъемом передней части воспользуйтесь домкратом и установите надёжные подпорки под пороги.
Для снятия защиты картера потребуется ключ на 13. Открутите четыре болта крепления защиты к подрамнику и лонжеронам. При наличии дополнительного крепежа (саморезы, шпильки) демонтируйте их соответствующим инструментом. Аккуратно снимите металлический лист, удерживая его одной рукой, чтобы он не упал.
После демонтажа защиты обеспечьте свободный доступ к рулевой рейке. Осмотрите места крепления: два болта с кронштейнами сзади подрамника и один болт сверху, ближе к салону. Для удобства используйте головку на 17 с удлинителем. Проверьте состояние крепёжных элементов: наличие коррозии, повреждений резьбы и люфта. При обнаружении износа болты подлежат замене.
Особое внимание уделите резиновым втулкам кронштейнов: растрескивание или деформация влияют на точность управления. При необходимости замените втулки до дальнейшей разборки.
Откручивание рулевых тяг от поворотных кулаков
Для отсоединения рулевых тяг от поворотных кулаков потребуется съемник шаровых шарниров. Без него высок риск повредить резьбу пальца или саму тягу.
- Установите автомобиль на ровную поверхность, зафиксируйте стояночным тормозом, подставьте упоры под задние колёса.
- Поддомкратьте переднюю часть и снимите передние колёса.
- Очистите резьбовые соединения на наконечниках от грязи и коррозии щеткой по металлу, при необходимости обработайте WD-40 или аналогом.
- Ключом на 19 открутите гайку крепления пальца рулевого наконечника к поворотному кулаку, не снимая её полностью – оставьте 2–3 витка, чтобы избежать внезапного вылета пальца при срыве.
- Установите съёмник так, чтобы его лапки надёжно зафиксировались на кулаке, а винт упирался в палец тяги.
- Плавно затягивайте винт съёмника до характерного щелчка – палец выйдет из посадочного места.
- Снимите гайку и окончательно извлеките палец из отверстия кулака.
Процедуру повторите для второй стороны. При осмотре убедитесь в отсутствии люфта и повреждений на пальцах и чехлах наконечников.
Отсоединение рулевого вала от рейки
Перед отсоединением рулевого вала необходимо выставить передние колёса строго прямо и зафиксировать рулевое колесо в этом положении, чтобы избежать проворачивания и последующего смещения шлицов вала.
- Откройте капот и найдите место соединения рулевого вала с шестернёй рулевой рейки – оно расположено рядом с моторным щитом, со стороны водителя.
- Ослабьте хомуты уплотнительного кожуха, если они мешают доступу к соединению. Убедитесь, что они не закрывают болт стяжного хомута карданного шарнира.
- С помощью торцевого ключа на 13 открутите стяжной болт, фиксирующий вилку кардана на валу рейки. Болт необходимо полностью извлечь, иначе вилка не сойдёт с шлицов.
- Плавно сдвиньте карданный шарнир с вала рулевой рейки, избегая резких движений, чтобы не повредить шлицевое соединение. При закисании используйте проникающую смазку и аккуратно разработайте соединение рычагами, не прикладывая чрезмерного усилия.
После снятия кардана зафиксируйте вал, чтобы исключить его проворачивание при дальнейшем демонтаже рейки.
Слив жидкости из гидроусилителя и отсоединение шлангов
Перед снятием рулевой рейки на ВАЗ 2114 необходимо слить жидкость из системы гидроусилителя руля. Для этого подставьте ёмкость под насос гидроусилителя. Снимите крышку расширительного бачка, чтобы уменьшить давление в системе. После этого открутите сливной болт на насосе или нижнем шланге гидроусилителя и дайте жидкости стечь.
Далее отсоедините шланги от насоса и рулевой рейки. Для этого используйте специальный инструмент для сжима хомутов, чтобы избежать повреждения шлангов. Ослабьте хомуты и аккуратно снимите шланги, направив их в заранее подготовленную ёмкость для сбора жидкости. Обратите внимание, что гидравлическая жидкость может быть загрязнена, поэтому постарайтесь минимизировать её контакт с поверхностями автомобиля.
При отсоединении шлангов не допускайте попадания воздуха в систему, чтобы избежать необходимости дополнительной прокачки после установки новой рейки. После снятия всех шлангов тщательно проверяйте состояние фитингов и шлангов на наличие повреждений или утечек, чтобы в дальнейшем избежать проблем с системой.
Откручивание креплений рулевой рейки к подрамнику
Перед снятием рулевой рейки с подрамника необходимо убедиться, что все подготовительные работы выполнены: отсоединены все соединения и сняты компоненты, которые могут мешать. Крепления рейки к подрамнику фиксируются двумя болтами, которые обычно имеют шестигранные головки. Для откручивания понадобится ключ на 13 или 14 мм.
Начните с ослабления болтов с помощью инструмента с длинной рукояткой для увеличения крутящего момента. При необходимости используйте проникающее средство, чтобы облегчить откручивание заржавевших или прикипевших болтов. Откручивайте болты поочередно, сначала ослабив один, затем второй, чтобы избежать перекоса рейки и облегчить её снятие.
Обратите внимание на состояние болтов и гайок. При сильной коррозии или повреждениях, их лучше заменить после снятия рейки. Если болты плохо поддаются, можно применить молоток, чтобы слегка постучать по ключу, тем самым придавая дополнительное усилие.
После откручивания креплений аккуратно поддерживайте рейку, чтобы предотвратить её падение. Следует отметить, что на некоторых моделях могут быть дополнительные элементы крепежа, такие как подушки или промежуточные опоры. В этом случае, перед снятием рейки, необходимо также открутить их, чтобы облегчить процесс.

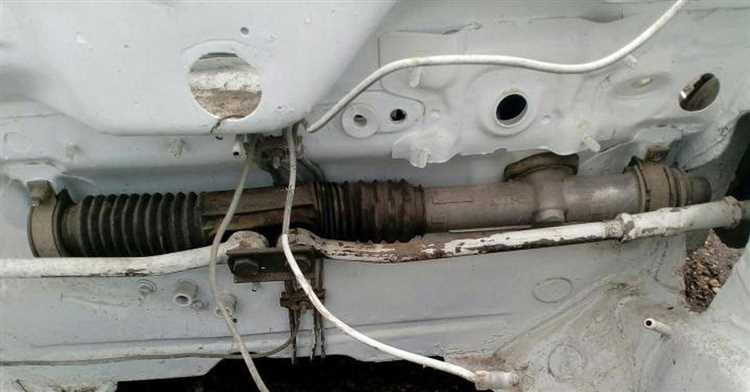

Извлечение рулевой рейки из моторного отсека
Для извлечения рулевой рейки с автомобиля ВАЗ 2114 потребуется выполнить несколько последовательных шагов. Начнем с того, что необходимо обеспечить достаточный доступ к компонентам рулевого управления, сняв необходимые элементы. В первую очередь, отсоедините аккумулятор, чтобы избежать коротких замыканий при работе с электропроводкой.
Далее, снимите пластиковые защитные элементы и аккумуляторный отсек, чтобы обеспечить удобный доступ к рейке. Для этого открутите болты, крепящие их к кузову, а также снимите воздуховоды и шланги, мешающие демонтажу.
После подготовки места приступайте к отсоединению рулевой тяги от рейки. Для этого ослабьте контргайку и открутите болт, фиксирующий тягу. Используйте съемник для снятия тяги с наконечников, если она не снимается вручную. Важно не повредить резьбу на тяге, чтобы в дальнейшем избежать проблем при установке.
Затем снимите рулевой карданчик. Для этого открутите крепежные болты и аккуратно отсоедините кардан от вала рейки. Этот процесс требует внимательности, так как важно не повредить соединительные элементы.
Теперь можно приступить к снятию самой рейки. Обычно она крепится двумя болтами к кузову автомобиля, которые необходимо открутить. Для этого используйте ключ подходящего размера. После того как болты будут сняты, аккуратно вытащите рейку из моторного отсека, контролируя положение, чтобы избежать повреждения других элементов.
При извлечении рейки может потребоваться дополнительное усилие из-за ржавчины или загрязнений на крепежах. В таком случае используйте проникающую жидкость, чтобы облегчить процесс.
Вопрос-ответ:
Какие инструменты понадобятся для снятия рулевой рейки на ВАЗ 2114?
Для снятия рулевой рейки на ВАЗ 2114 вам понадобятся стандартные инструменты, такие как: ключи на 17 и 19, трещотка с удлинителем, крестовая и плоская отвертка, домкрат, а также подставка для надежной фиксации автомобиля. Также может понадобиться смазка для облегчения снятия некоторых элементов.
Как снять рулевую рейку с ВАЗ 2114, если она закисла?
Если рулевая рейка закисла, для ее снятия потребуется приложить больше усилий. Рекомендуется предварительно обработать крепежные элементы проникающей смазкой, такой как WD-40, и дать ей время впитаться. В некоторых случаях поможет легкий постукивание молотком по болтам, чтобы ослабить коррозию. Если рейка не снимается, можно воспользоваться более мощным инструментом, но важно соблюдать осторожность, чтобы не повредить детали.
Сколько времени занимает снятие рулевой рейки на ВАЗ 2114?
Снятие рулевой рейки на ВАЗ 2114 обычно занимает от 2 до 4 часов в зависимости от уровня опыта. Если процесс идет без осложнений, например, без закисших болтов или других проблем, можно уложиться в минимальное время. Важно соблюдать последовательность действий и не торопиться.
Нужно ли снимать подрамник для замены рулевой рейки на ВАЗ 2114?
Снимать подрамник для замены рулевой рейки на ВАЗ 2114 не обязательно. Рейка снимается через пространство между колесами, но в некоторых случаях может понадобиться ослабить крепления подрамника, чтобы получить больше свободного места для работы. Однако полного демонтажа подрамника для этой операции не требуется.
Как правильно установить рулевую рейку на ВАЗ 2114 после снятия?
При установке рулевой рейки важно следить за точным выравниванием всех крепежных элементов. Необходимо закрепить рейку так, чтобы она не была перекошена. После установки следует проверять, не перетянуты ли болты, а также убедиться, что рейка правильно установлена по отношению к рулевому валу и подрамнику. Не забывайте, что после установки нужно прокачать систему, чтобы избавиться от воздуха и проверить на наличие утечек.
Как снять рулевую рейку на ВАЗ 2114 своими руками?
Для того чтобы снять рулевую рейку на ВАЗ 2114, необходимо выполнить несколько шагов. Во-первых, поднимите переднюю часть автомобиля с помощью домкрата и установите подставки для безопасности. Далее отсоедините аккумулятор, чтобы избежать короткого замыкания. Затем необходимо снять передние колеса и открутить рулевые тяги от рейки. После этого открутите крепления рейки к кузову и снимите ее с автомобиля. Перед снятием рейки стоит проверить состояние всех крепежей и трубок, чтобы избежать повреждений. Работа требует определенной аккуратности и времени, а также наличия базовых инструментов.
