Процесс снятия тормозного диска на ВАЗ 2110 – это необходимая процедура при замене изношенных или поврежденных компонентов тормозной системы. Для того чтобы выполнить задачу качественно и безопасно, важно следовать последовательным действиям. В этом руководстве мы рассмотрим все этапы, начиная с подготовки инструмента и заканчивая установкой нового тормозного диска.
Подготовка автомобиля – первый и важнейший шаг. Для начала убедитесь, что автомобиль стоит на ровной поверхности. Используйте домкрат, чтобы приподнять переднюю часть машины и установить под нее устойчивые подпорки. Обязательно затяните ручной тормоз и позаботьтесь о безопасности, отключив аккумулятор.
Инструменты, которые понадобятся: ключи на 17, 19, отвертки, молоток и, возможно, специальный съемник тормозного диска. Также подготовьте смазку для резьбы, чтобы избежать повреждений при сборке.
Снятие колеса – это следующий шаг. Ослабьте гайки колеса с помощью гаечного ключа, но не снимайте их до конца, чтобы колесо не могло прокручиваться. После этого полностью открутите гайки и снимите колесо, чтобы получить доступ к тормозной системе.
Как снять тормозной диск на ВАЗ 2110: пошаговая инструкция
1. Подготовка автомобиля: Перед началом работы установите автомобиль на ровную поверхность и зафиксируйте его с помощью противооткатных упоров. Поднимите машину с помощью домкрата и установите на надежные подставки. Освободите колеса, открутив гайки с помощью баллонного ключа.
2. Демонтаж колеса: Снимите колесо, чтобы получить доступ к тормозному механизму. Обратите внимание на состояние тормозных колодок – если они изношены, рекомендуется заменить их вместе с диском.
3. Снятие тормозного суппорта: Ослабьте болты крепления тормозного суппорта с помощью ключа на 13. Снимите суппорт с крепления и подвесьте его на проволоке, чтобы не повредить тормозной шланг.
4. Удаление тормозных колодок: После снятия суппорта, извлеките тормозные колодки. Сделайте это аккуратно, чтобы не повредить их и избежать ненужных затрат в будущем.
5. Откручивание тормозного диска: На тормозном диске могут быть специальные крепежные болты. Если они присутствуют, открутите их с помощью ключа на 10 или 12. Если болты сильно закисли, применяйте проникающую смазку и немного подождите.
6. Снятие тормозного диска: Тормозной диск должен свободно сниматься. Если он не поддается, аккуратно постучите по нему молотком через деревянный брусок, чтобы избежать повреждения. После этого диск снимется.
7. Проверка состояния диска: Перед установкой нового тормозного диска, проверьте состояние старого. Если на нем имеются глубокие царапины или сильные износы, замените его.
8. Установка нового диска: Установите новый тормозной диск на место старого, закрепите его с помощью болтов, если они имеются. Обратите внимание, что диск должен быть установлен в правильном положении – следите за направлением вентиляционных каналов.
9. Сборка: Установите тормозные колодки и суппорт обратно на место. Закрепите все болты с нужным моментом затяжки, используя динамометрический ключ, чтобы избежать повреждения резьбы или чрезмерного усилия.
10. Проверка работы: Прокачайте тормоза, проверив их эффективность. Убедитесь, что диск не имеет люфтов, а тормозной суппорт надежно закреплен.
Подготовка автомобиля к снятию тормозного диска
Перед тем как начать работы по снятию тормозного диска на ВАЗ 2110, важно обеспечить безопасность и правильную подготовку автомобиля. Для начала нужно установить машину на ровной поверхности и выключить двигатель.
Поднимите переднюю часть автомобиля с помощью домкрата, убедившись, что он надежно установлен в место, предназначенное для подъема. Используйте подпорки для дополнительной безопасности. Открутите колесо, сняв все гайки, и полностью извлеките его.
После снятия колеса, осмотрите тормозной механизм. Если планируется работа с тормозными суппортами, убедитесь, что они не зажаты. Для этого снимите суппорт, открутив крепежные болты. Рекомендуется закрепить суппорт с помощью проволоки или другого подходящего средства, чтобы не повредить тормозные шланги.
При снятии тормозного диска важно освободить место от любых загрязнений и пыли, которые могут затруднить демонтаж. Используйте подходящий очиститель или сжатый воздух для удаления мусора с тормозных компонентов.
Перед работой также проверьте состояние тормозных колодок. Если они изношены или повреждены, их нужно заменить до установки нового тормозного диска.
Как правильно поднять ВАЗ 2110 для работы с тормозной системой
Перед началом работы с тормозной системой важно правильно поднять автомобиль, чтобы обеспечить безопасность и удобство. Для этого выполните следующие шаги:
- Подготовьте автомобиль: Убедитесь, что машина стоит на ровной поверхности. Включите стояночный тормоз и поставьте противооткатные упоры под колеса, которые не будут подниматься.
- Используйте домкрат: Найдите место для установки домкрата. На ВАЗ 2110 это место расположено в нижней части кузова рядом с колесом. Убедитесь, что домкрат установлен под специальную опору, обозначенную в инструкции.
- Поднимите автомобиль: Постепенно поднимайте автомобиль, следя за тем, чтобы он был устойчиво размещен на домкрате. Не поднимайте машину слишком быстро, чтобы избежать случайного падения.
- Установите подставки: После того как автомобиль поднимется до необходимой высоты, установите под колесами специальные подставки или опоры, чтобы уменьшить риск опрокидывания машины.
- Проверьте устойчивость: Потяните за машину, чтобы убедиться, что она зафиксирована и не будет двигаться. Если автомобиль двигается, повторите установку домкрата и подставок.
- Работа с тормозной системой: После того как автомобиль надежно зафиксирован, можно приступать к снятию тормозного диска или проведению других работ с тормозной системой.
Важно помнить, что работа с тормозной системой требует особой внимательности и соблюдения всех норм безопасности. Не работайте с тормозами, если автомобиль не надежно установлен.
Инструменты, которые понадобятся для снятия тормозного диска
Для замены тормозного диска на ВАЗ 2110 вам понадобятся следующие инструменты:
Домкрат и подставки для безопасности. Важно приподнять автомобиль и зафиксировать его на устойчивой поверхности. Подставки обеспечат дополнительную безопасность при работе.
Ключи и трещотка. Для откручивания крепежных болтов тормозного диска понадобится набор ключей. Наиболее часто используется ключ на 13 мм и ключ на 17 мм, в зависимости от креплений.
Отвертка с крестовой насадкой. В случае, если крепежи тормозного диска имеют крестообразные углубления, отвертка с соответствующей насадкой позволит легко открутить их.
Молоток. Иногда тормозной диск может быть зафиксирован коррозией. В таких случаях аккуратно постучите по диску молотком, чтобы ослабить его. Лучше использовать молоток с прорезиненной головкой, чтобы избежать повреждений.
Пресс или съемник тормозных дисков. В некоторых случаях потребуется съемник для снятия закисших или трудно снимаемых дисков. Это специализированный инструмент, который поможет избежать повреждений деталей.
Шестигранный ключ. Для некоторых моделей может понадобиться шестигранный ключ для снятия крепежных элементов.
Щетки для чистки. После снятия диска рекомендуется очистить место крепления от грязи и ржавчины с помощью металлической щетки. Это поможет избежать затруднений при установке нового диска.
Антискрипная смазка. Для предотвращения скрипа и улучшения работы тормозной системы рекомендуется использовать антискрипную смазку при установке нового тормозного диска.
Как снять колесо и освободить доступ к тормозному диску
Перед началом работы убедитесь, что автомобиль стоит на ровной поверхности, включена передача и установлены противооткатные упоры под задние колёса.
- Ослабьте болты крепления колеса крест-накрест на 1–2 оборота с помощью баллонного ключа, не поднимая автомобиль.
- Установите домкрат под усиленный участок порога ближе к колесу, которое требуется снять. Поднимите автомобиль до полного отрыва колеса от земли.
- Полностью выкрутите болты и аккуратно снимите колесо. При залипании постучите киянкой по боковой части шины.
Для обеспечения доступа к тормозному диску:
- Осмотрите поверхность ступицы и суппорта на наличие загрязнений – удалите грязь щёткой по металлу.
- Оцените расположение тормозного шланга, чтобы при последующих действиях он не был натянут или пережат.
- При необходимости снимите фиксатор датчика ABS, если он установлен, чтобы не повредить проводку при дальнейшей разборке.
Теперь тормозной диск полностью доступен для демонтажа.

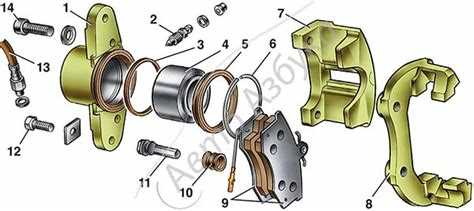

Как открутить тормозной суппорт и снять его с диска
Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности, надежно зафиксирован стояночным тормозом и поддомкратчен с установкой страховочного упора под кузов. Снимите колесо с нужной стороны.
Для доступа к креплению суппорта используйте головку на 13 мм. Сначала ослабьте два болта, которые крепят направляющие суппорта к скобе. Болты находятся с задней стороны поворотного кулака, ближе к нижней и верхней части суппорта. При наличии коррозии предварительно обработайте соединения проникающей смазкой типа WD-40.
При удержании направляющих от проворачивания используйте второй ключ на 15 мм. Это необходимо, поскольку внутренняя часть направляющей имеет шестигранник под ключ, и без его фиксации болт не открутится.
После выкручивания обоих болтов аккуратно поднимите суппорт вверх, придерживая его за корпус. Не тяните за тормозной шланг – подвесьте суппорт на проволоку или крючок к пружине подвески, чтобы избежать повреждения шланга.
Убедитесь, что тормозные колодки не зажаты и суппорт свободно отделяется от диска. Если суппорт «прикипел», аккуратно раскачайте его из стороны в сторону. Не применяйте удары по корпусу суппорта – можно повредить направляющие или корпус.

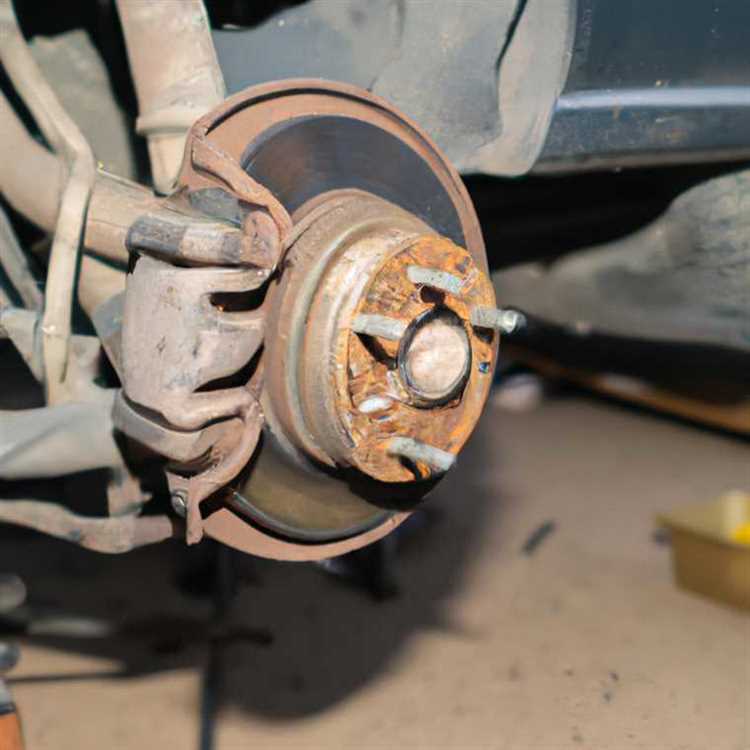

Отсоединение тормозного диска от ступицы: пошаговое руководство
1. Установите автомобиль на домкрат и зафиксируйте его на опорах. Полностью снимите колесо.
2. Снимите суппорт: открутите два болта крепления ключом на 13. Отведите суппорт в сторону и подвесьте его на проволоке, чтобы не повредить тормозной шланг.

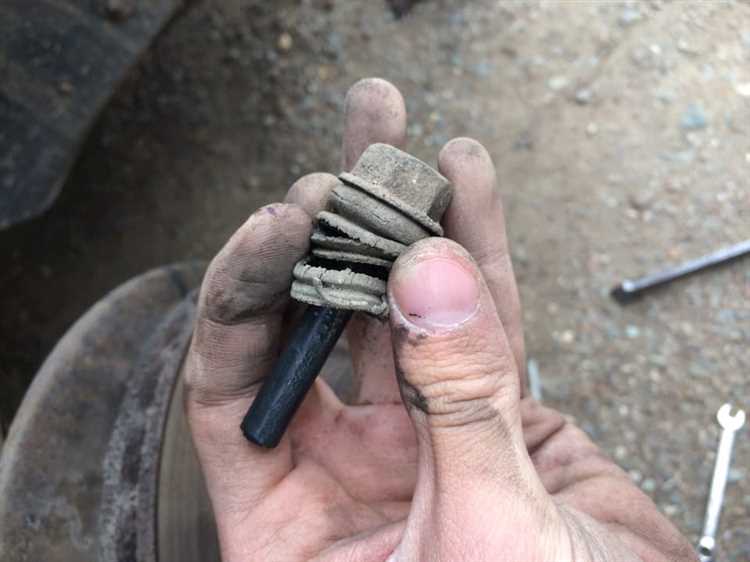

3. Выкрутите направляющие пальцы с использованием шестигранника на 7, если необходимо полностью демонтировать скобу суппорта.

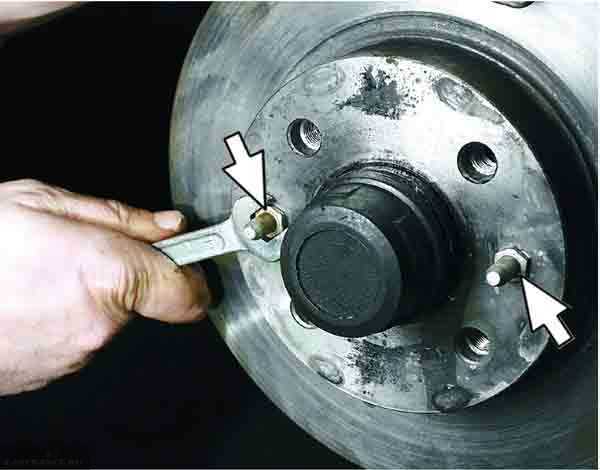

4. Осмотрите поверхность тормозного диска. Если диск удерживается фиксирующим винтом, выкрутите его крестовой отверткой. При наличии ржавчины используйте проникающую смазку.
5. Прикипевший диск снимайте резкими ударами киянкой по торцу диска между шпильками. Работайте равномерно по кругу, избегая ударов по рабочей поверхности.
6. После снятия диска тщательно очистите посадочную плоскость ступицы металлической щеткой. Удалите остатки грязи и коррозии для предотвращения биения нового диска.
Проверка состояния тормозного диска и замена при необходимости
Перед снятием тормозного диска на ВАЗ 2110 следует оценить его техническое состояние. Для этого измерьте толщину рабочей части диска микрометром в нескольких точках по окружности. Минимально допустимое значение – 19 мм. Если износ приближается к этому пределу, замену лучше не откладывать.
Осмотрите диск на наличие кольцевых канавок, трещин и синевы. Глубокие борозды (более 0,5 мм) снижают эффективность торможения. Трещины, особенно радиальные, указывают на перегрев и требуют немедленной замены. Синеватый оттенок говорит о потере металлом прочностных свойств из-за температурной деформации.
Проверьте биение тормозного диска. Установите индикатор часового типа и прокрутите колесо. Предельно допустимое радиальное биение – 0,1 мм. Если значение выше, диск может вызывать вибрации при торможении.
Если диск изношен, повреждён или превышено допустимое биение – демонтируйте его, открутив фиксирующий винт и аккуратно сбив диск с посадочного места молотком через деревянную проставку. Перед установкой нового диска тщательно очистите ступицу от коррозии и загрязнений.
После замены обязательно прокачайте тормозную систему и проверьте эффективность торможения на коротком пробеге с постепенным увеличением нагрузки.

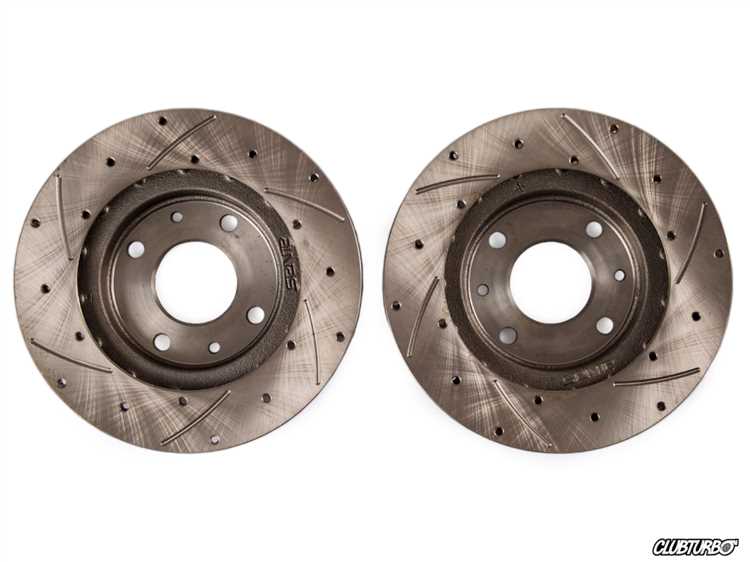

Сборка и установка нового тормозного диска на ВАЗ 2110
Перед установкой проверьте новый тормозной диск на отсутствие деформаций и следов коррозии. Очистите посадочную поверхность ступицы металлической щеткой. При наличии ржавчины или загрязнений возможен перекос диска и биение при торможении.
Нанесите тонкий слой медной или графитовой смазки на поверхность контакта ступицы и тормозного диска. Это предотвратит прикипание в будущем и упростит демонтаж.
Установите диск на ступицу, совместив отверстия под крепежные винты. Закрутите винты крепления диска вручную, затем затяните их крест-накрест с усилием 10–12 Н·м. Использование динамометрического ключа обязательно для предотвращения деформации.
Установите суппорт на место, предварительно отжав поршень тормозного цилиндра с помощью подходящего инструмента. Убедитесь, что направляющие суппорта чистые и смазаны. Затяните болты крепления суппорта моментом 32–39 Н·м.
Проверьте свободное вращение колеса. При закусывании или трении повторно осмотрите посадку диска и правильность установки суппорта. Установите колесо, затяните болты крест-накрест моментом 85–90 Н·м.
После завершения установки несколько раз нажмите на педаль тормоза для подведения колодок к диску. Проведите пробный заезд с плавными торможениями. Избегайте резких торможений первые 200–300 км для притирки новых компонентов.
Вопрос-ответ:
Можно ли снять тормозной диск без съёмника, и чем его можно заменить?
Да, тормозной диск на ВАЗ 2110 можно снять без специального съёмника, если он не сильно прикипел. В большинстве случаев достаточно аккуратно постучать по диску резиновым или деревянным молотком, чтобы не повредить его и ступицу. Если диск всё же держится крепко, можно использовать две шпильки или болта, подходящих по резьбе, и вкручивать их в технологические отверстия на ступице — они будут постепенно выталкивать диск. Главное — не применять чрезмерную силу и не бить по диску металлическим молотком, чтобы не повредить детали.
Нужно ли снимать суппорт целиком или достаточно открутить только направляющие?
Для замены тормозного диска на ВАЗ 2110 снимать суппорт целиком не требуется. Достаточно открутить болты направляющих суппорта и отвести его в сторону. Это позволит освободить диск и вынуть его. При этом тормозной шланг лучше не перегибать — можно аккуратно подвесить суппорт на проволоке или прочной стяжке к стойке подвески, чтобы избежать повреждений. Полная разборка суппорта потребуется только при его ремонте или замене.
Как определить, что диск действительно нужно снимать, а не просто заменить колодки?
Сигналом к замене диска может быть заметная выработка — если по краям образовались бурты, или чувствуется ступенька при проведении пальцем. Также стоит обратить внимание на биение руля при торможении, неравномерный износ колодок, глубокие трещины или синий цвет от перегрева. Если диск тоньше допустимого значения (для ВАЗ 2110 минимальная толщина — около 19 мм), его обязательно нужно менять. Если таких признаков нет, а торможение остаётся стабильным, возможно, достаточно заменить только колодки.
Нужно ли после установки нового диска прокачивать тормоза?
Если при замене диска вы не отсоединяли тормозной шланг и не трогали гидравлическую часть тормозной системы, прокачка не требуется. Однако если при демонтаже суппорта случайно попал воздух в систему, например, при утечке жидкости, тогда прокачка обязательна. Также стоит проверить, не стало ли педаль «мягкой» после сборки — это может говорить о наличии воздуха в системе. В таком случае тормоза нужно прокачать, начиная с дальнего колеса по схеме (обычно это правое заднее).
