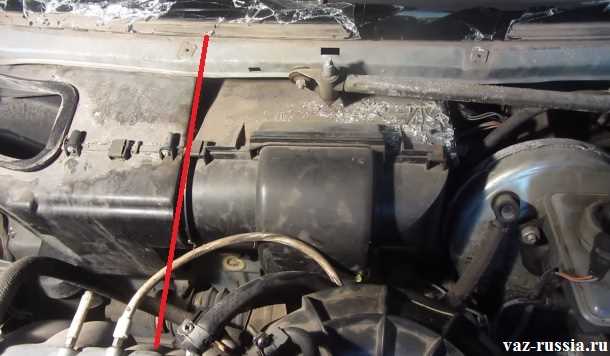

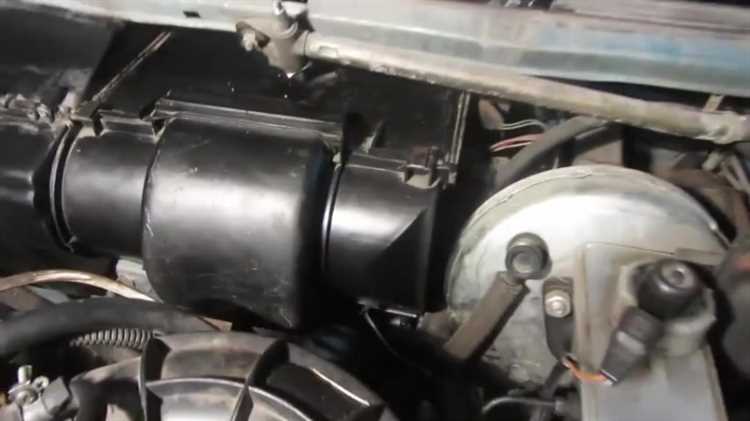

Вентилятор отопителя на ВАЗ 2110 расположен под передней панелью, в районе моторного щита. Для доступа к нему требуется снять защитный кожух, отключить разъём питания и выкрутить крепёжные винты корпуса вентилятора. Без демонтажа панели снять вентилятор невозможно, что усложняет процесс и требует аккуратности при работе с пластиковыми элементами салона.
Частая причина замены – износ подшипников двигателя вентилятора, сопровождающийся характерным гулом, вибрацией и снижением эффективности обдува. Нормальный доступ к элементу возможен только после демонтажа бардачка, правого воздуховода и части шумоизоляции. Необходимый инструмент – крестовая отвёртка, торцевой ключ на 10 и удлинитель с карданом.
Перед началом работ обязательно отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание и случайное включение вентилятора. Работы удобно проводить в тёплом гараже при хорошем освещении, поскольку придётся работать в стеснённых условиях под панелью. Замену вентилятора рекомендуется сочетать с чисткой воздуховодов и заменой салонного фильтра.
Необходимые инструменты для демонтажа вентилятора печки
Для снятия вентилятора отопителя на ВАЗ 2110 потребуется минимальный, но специфический набор инструментов, обеспечивающий быстрый и безопасный демонтаж.
Крестовая отвертка PH2 необходима для откручивания саморезов крепления кожуха и корпуса вентилятора. Без нее не удастся добраться до внутренних элементов печки.
Плоская отвертка используется для аккуратного поддевания фиксаторов и разъёмов, а также для снятия декоративных элементов передней панели без повреждений.
Трещотка с удлинителем и головкой на 10 мм нужна для откручивания крепёжных гаек моторного отсека, если демонтаж ведется с подкапотной стороны.
Ключ на 8 мм – для снятия элементов крепления кожуха вентилятора внутри салона, особенно в труднодоступных местах.
Фонарь или налобный светодиодный светильник необходим при работе в вечернее время или в слабоосвещённом гараже, так как доступ к вентилятору ограничен и требует точности.
Пинцет или длинный тонкий захват пригодится для изъятия упавших внутрь корпуса винтов и фиксаторов, особенно за перегородкой торпеды.
Перчатки с прорезиненными ладонями обеспечивают уверенный хват и защищают руки от острых краёв металлических элементов корпуса печки.
Как отключить аккумулятор перед началом работ
Перед снятием вентилятора печки на ВАЗ 2110 необходимо полностью обесточить электрическую систему, чтобы исключить короткое замыкание и срабатывание предохранителей.

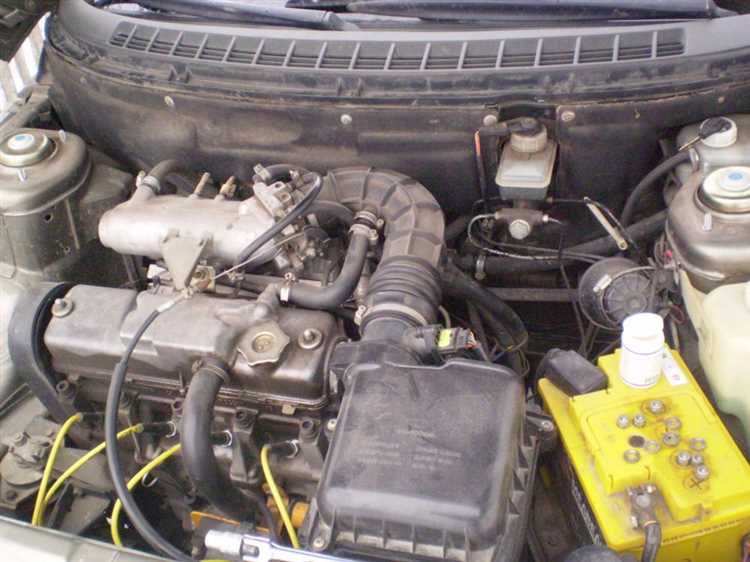

Откройте капот и зафиксируйте его. Найдите аккумуляторную батарею – она расположена с левой стороны моторного отсека. Для отключения понадобится ключ на 10 мм.
Затем при необходимости отсоедините плюсовую клемму тем же способом. Если установлена защита клемм в виде пластикового кожуха, аккуратно снимите его перед работой.
Не прикасайтесь к корпусу аккумулятора металлическими инструментами. Работы проводите только на холодном двигателе. Убедитесь, что ключ зажигания находится в положении «0» и вынут из замка.
Порядок снятия бардачка для доступа к вентилятору
Чтобы добраться до вентилятора отопителя на ВАЗ 2110, необходимо демонтировать бардачок. Работы проводятся при отключённом аккумуляторе для исключения короткого замыкания.
- Откройте бардачок и полностью освободите его от содержимого.
- Снимите декоративную крышку, закрывающую винты крепления, если она установлена. Она фиксируется на защёлках – аккуратно подденьте её плоской отвёрткой.
- Открутите два винта в верхней части внутренней полки бардачка (головка на 8 мм или крестовая отвёртка, в зависимости от комплектации).
- Открутите нижние винты, расположенные ближе к центральной консоли и правой стойке кузова.
- Потяните бардачок на себя, слегка расшатывая его из стороны в сторону – он держится на направляющих и может быть дополнительно зафиксирован пластиковыми клипсами.
- Отключите разъём подсветки (если установлен). Разъём фиксируется защёлкой, нажмите на неё перед снятием.
- Полностью извлеките бардачок и отложите в сторону.
После демонтажа открывается свободный доступ к кожуху вентилятора, что позволяет переходить к его снятию или осмотру.
Разъединение электрических разъемов вентилятора
Перед отключением питания выключите зажигание и снимите клемму «минус» с аккумулятора. Это исключает короткое замыкание и повреждение блока управления.
Доступ к разъему вентилятора на ВАЗ 2110 осуществляется через нижнюю часть торпеды, со стороны пассажира. Необходимо демонтировать пластиковую защитную панель, удерживаемую двумя саморезами. Используйте крестовую отвертку.
Сам разъем расположен на корпусе моторчика вентилятора и фиксируется пластиковым замком. Аккуратно надавите на фиксатор пальцем или тонкой плоской отверткой и потяните разъем строго вдоль оси подключения. Избегайте рывков – контакты могут повредиться или окислиться.
Проверьте состояние клемм: не должно быть следов оплавления, коррозии или загрязнений. При необходимости зачистите контакты спиртом и ватной палочкой. При обнаружении повреждений замените разъем целиком – типовая фишка используется на многих моделях ВАЗ и доступна в продаже.
После разъединения убедитесь, что провода не натянуты и не касаются движущихся элементов или острых кромок кузова. Нарушение изоляции приведет к замыканию при следующем включении вентилятора.
Откручивание крепежных болтов вентилятора печки
Для доступа к крепежным болтам вентилятора печки на ВАЗ 2110 необходимо предварительно снять бардачок и отключить разъёмы питания мотора. После этого работа проводится через открытую нишу со стороны переднего пассажира.
- Используйте трещотку с удлинителем и головкой на 10 мм. Болты расположены в труднодоступных местах, поэтому короткий инструмент затруднит работу.
- Всего три болта: два сверху и один снизу. Нижний болт может быть скрыт за пучком проводки – отведите провода в сторону, но не повреждайте изоляцию.
- Для снятия верхних болтов рекомендуется использовать магнитный держатель или фиксатор, чтобы не уронить крепёж в корпус отопителя.
- Перед выкручиванием убедитесь, что вентилятор не зафиксирован дополнительно саморезами – такая доработка встречается после нештатных ремонтов.
- После откручивания аккуратно приподнимите корпус вентилятора, не допуская перекоса, иначе может сломаться пластиковый направляющий штифт.
Снятые болты лучше сразу уложить в магнитный лоток или подписанный контейнер, чтобы избежать потери при сборке.
Удаление вентилятора из корпуса отопителя
Для удаления вентилятора из корпуса отопителя ВАЗ 2110 необходимо выполнить несколько точных шагов. Прежде всего, откройте капот и отключите аккумулятор для предотвращения короткого замыкания и других возможных неисправностей.
Шаг 1: Снятие приборной панели
Для доступа к отопителю снимите панель, расположенную под приборной панелью. Для этого открутите крепежные винты и осторожно снимите панель, избегая повреждения защелок.
Шаг 2: Демонтаж пластикового кожуха
Затем следует снять пластиковый кожух, который закрывает вентилятор. Это можно сделать, открутив несколько винтов, которые фиксируют кожух к корпусу отопителя. При этом учитывайте расположение всех креплений, чтобы не повредить пластиковые элементы.
Шаг 3: Отключение электропроводки
Перед тем как демонтировать сам вентилятор, отсоедините электропроводку, которая идет к его мотору. Для этого аккуратно отсоедините разъемы, запоминайте расположение проводов для последующей сборки.
Шаг 4: Отворачивание крепежных винтов вентилятора
Вентилятор закреплен в корпусе отопителя с помощью нескольких винтов. Открутите их с помощью отвертки. Важно не торопиться, чтобы не повредить корпус и не потерять мелкие детали.
Шаг 5: Извлечение вентилятора
После того как все крепления будут ослаблены, осторожно извлеките вентилятор. Важно делать это аккуратно, чтобы не повредить его или другие элементы отопительной системы.
Шаг 6: Проверка состояния деталей
После извлечения вентилятора обязательно осмотрите его на наличие износа или повреждений. Если планируется его замена, проверьте соответствие нового вентилятора старому по размерам и крепежам.

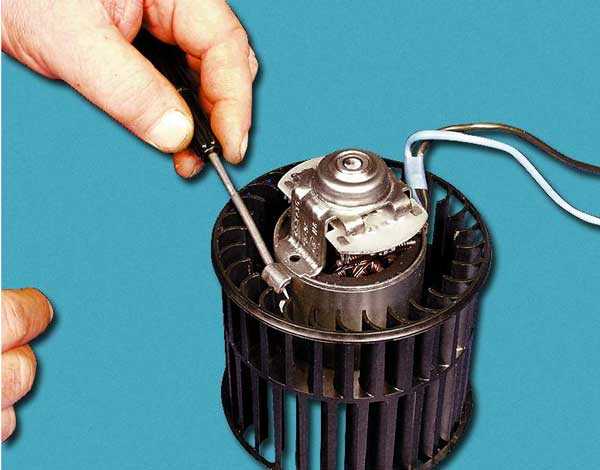

Проверка состояния вентилятора перед установкой нового
Перед установкой нового вентилятора печки ВАЗ 2110 важно тщательно осмотреть старое оборудование, чтобы убедиться в его работоспособности и предотвратить установку неэффективных или поврежденных деталей. Проверку можно выполнить несколькими способами.
Первым шагом является осмотр корпуса вентилятора. Если на нем есть видимые трещины или повреждения, это может свидетельствовать о проблемах с балансировкой или функциональностью устройства. Важно убедиться, что корпус не деформирован, поскольку это может привести к ухудшению работы вентилятора после установки нового агрегата.
Затем следует проверить лопасти вентилятора. Они должны быть целыми, без трещин и сколов. Малейшие повреждения лопастей могут нарушить аэродинамические характеристики устройства, что приведет к снижению эффективности обогрева салона. Лопасти не должны иметь явных следов износа или коррозии.
При проверке работы вентилятора важно подключить его к электропитанию и проверить на всех режимах. Это позволит выявить возможные проблемы с мотором или контактами. Нормально функционирующий вентилятор должен работать без посторонних шумов, вибраций и рывков. Любые неполадки в работе мотора, такие как слабый поток воздуха или увеличение шума, могут указывать на необходимость его замены или ремонта.
Если вентилятор работал с перебоями, стоит проверить состояние проводки и контактов. Коррозия или ослабленные соединения могут вызывать нестабильную работу устройства. Рекомендуется проверить также реле и предохранители, чтобы исключить проблемы, связанные с электрической схемой автомобиля.
После проверки старого вентилятора и выявления возможных неисправностей, можно переходить к установке нового устройства, но при этом важно удостовериться, что все соединения чисты, а также что система охлаждения и воздуховоды не засорены. Это обеспечит долгосрочную и стабильную работу нового вентилятора печки.
Установка нового вентилятора и обратная сборка
Перед установкой нового вентилятора обязательно убедитесь, что его модель полностью соответствует характеристикам старого. Это важно для правильной работы системы обогрева и вентиляции в салоне. Проверьте посадочное место и разъемы подключения. Очищайте все детали от пыли и грязи, чтобы избежать загрязнения механизма и повреждений новых комплектующих.
Первым шагом установите новый вентилятор в посадочное место, убедившись, что он входит без усилий и не деформирует корпус. Зафиксируйте вентилятор с помощью болтов или крепежных элементов, которые вы сняли при разборке старого устройства. Обратите внимание, что вентилятор должен быть установлен так, чтобы направляющие отверстия совпали с корпусом системы.
Подключите проводку к новому вентилятору, убедившись в надежности контактов. Проверьте, что соединения не имеют слабых мест и надежно закреплены. При необходимости, используйте изоленту или термоусадочные трубки для дополнительной изоляции.
После этого, приступайте к сборке оставшихся элементов, начиная с установки воздушных труб и соединений. Все крепежи должны быть затянуты с определенным усилием, чтобы избежать их ослабления со временем. Проверьте, что все соединения герметичны и нет утечек воздуха.
Перед окончательной сборкой проверьте работоспособность вентилятора. Для этого включите зажигание и на различных режимах скорости вентилятора проверьте его работу. Если вентилятор не запускается или работает с перебоями, возможно, стоит перепроверить соединения проводки или корректность установки.
После того как вентилятор работает корректно, завершите сборку панели и других элементов, которые были демонтированы. Обратите внимание на герметичность всех соединений, чтобы исключить посторонние шумы или скрипы при работе системы.
Вопрос-ответ:
Как снять вентилятор печки на ВАЗ 2110 своими руками?
Для снятия вентилятора печки на ВАЗ 2110 нужно выполнить несколько этапов. Во-первых, отключите аккумулятор. Затем снимите переднюю панель, открутив болты и разобрав элементы, которые могут мешать доступу к вентилятору. После этого открутите болты, крепящие вентилятор, и аккуратно снимите его, избегая повреждений проводки.
Какие инструменты нужны для снятия вентилятора печки на ВАЗ 2110?
Для работы вам потребуется несколько базовых инструментов: крестовая отвертка для откручивания винтов, головка на 10 мм для болтов, а также небольшой набор гаечных ключей. Также пригодится торцовая головка для работы с труднодоступными креплениями.
Сколько времени займет снятие вентилятора печки на ВАЗ 2110?
Обычно процесс снятия вентилятора печки на ВАЗ 2110 занимает от 1 до 2 часов. Время может варьироваться в зависимости от вашего опыта и наличия нужных инструментов. Важно не спешить и делать все аккуратно, чтобы избежать повреждений.
Можно ли снять вентилятор печки на ВАЗ 2110 без демонтажа панели?
Снять вентилятор печки на ВАЗ 2110 без полного снятия передней панели будет довольно сложно. Некоторые детали панели придется частично демонтировать для того, чтобы получить доступ к вентилятору, особенно если его крепления скрыты. Однако, в некоторых случаях, возможно, удастся частично разобрать только необходимые элементы, чтобы извлечь вентилятор.
Какие ошибки могут возникнуть при снятии вентилятора печки на ВАЗ 2110?
Основные ошибки при снятии вентилятора печки включают недостаточный доступ к креплениям, повреждение проводки или элементов системы отопления, а также неправильное закрепление нового вентилятора. Чтобы избежать этих проблем, важно тщательно осмотреть все крепления и провода перед тем, как начать работу, и при сборке убедиться, что все элементы правильно установлены.
Как снять вентилятор печки на ВАЗ 2110 своими руками?
Для снятия вентилятора печки на ВАЗ 2110 нужно сначала снять бардачок и панель, которая его окружает. После этого открутите крепежные винты, которые держат вентилятор. Будьте внимательны, чтобы не повредить проводку или пластиковые элементы, при отсоединении разъемов и снятии вентилятора. После того как вентилятор освобожден, аккуратно извлеките его из корпуса.
Что нужно учитывать при замене вентилятора печки на ВАЗ 2110?
При замене вентилятора печки на ВАЗ 2110 важно учитывать несколько моментов. Во-первых, перед заменой стоит отключить аккумулятор, чтобы избежать короткого замыкания. Во-вторых, важно точно подобрать новый вентилятор по характеристикам. Неправильно выбранный вентилятор может привести к снижению производительности или даже поломке системы. Также, перед установкой нового вентилятора, стоит тщательно очистить место установки от пыли и грязи, чтобы не нарушить работу системы охлаждения.
