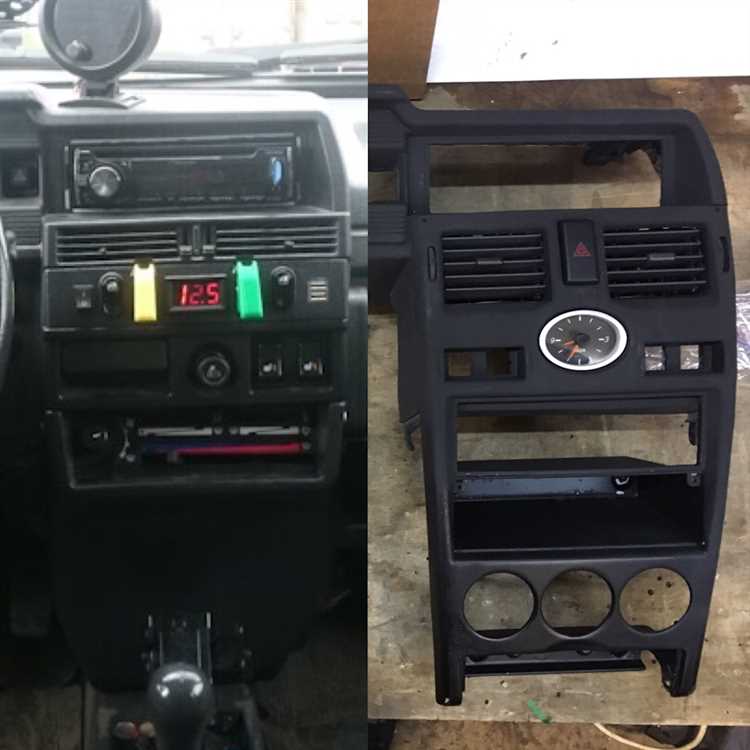

Высокая торпеда на ВАЗ 2109, устанавливавшаяся с конца 1990-х годов, представляет собой монолитную конструкцию, крепящуюся к кузову в более чем десяти точках. Ее демонтаж необходим при ремонте отопителя, замене жгута проводки или шумоизоляции передней части салона. Работы можно выполнить самостоятельно, если учитывать все нюансы креплений и следовать определённой последовательности.
Перед началом необходимо обесточить автомобиль, сняв клемму с аккумулятора, так как часть разъемов панели связана с системой электрооборудования. Далее следует демонтировать рулевое колесо, облицовку рулевой колонки, центральную консоль и боковые накладки. Важно заранее подготовить набор головок, крестовую и плоскую отвертки, а также пластиковые лопатки для снятия декоративных элементов без повреждений.
Ключевые крепежи расположены под воздуховодами, на туннеле пола, по бокам у стоек и в районе перчаточного ящика. Особое внимание стоит уделить саморезам в районе щитка приборов – они скрыты за декоративной накладкой, которая крепится на пластиковых защелках. После отсоединения всех жгутов и тросов (управление печкой, часы, прикуриватель) панель можно аккуратно извлечь, приподняв её вверх и на себя.
Важно: не применять силу при снятии панели – это может привести к повреждению крепежных ушей или трещинам на пластике. Если деталь «не идет», скорее всего, остался незамеченный винт. После демонтажа рекомендуется проверить состояние воздуховодов, печки и шумоизоляции моторного щита – доступ к ним в этот момент максимально открыт.
Подготовка инструментов и отключение аккумулятора
Необходимые инструменты: крестовая отвертка, плоская отвертка, торцевые головки 8 и 10 мм с трещоткой, удлинитель, пластиковая лопатка для снятия облицовки, перчатки с прорезиненной поверхностью. Для снятия некоторых креплений может потребоваться тонкая шлицевая отвертка или шило.
Перед началом работ: зафиксируйте автомобиль на ровной поверхности, установите ручной тормоз. Откройте капот и найдите аккумуляторную батарею.
Отключение аккумулятора: сначала отсоедините минусовую клемму ключом на 10 мм, избегая контакта с металлическими частями. Только после этого допускается снятие плюсовой клеммы. Это предотвратит случайное короткое замыкание при демонтаже панели и контакте с электропроводкой.
Совет: выньте клеммы в сторону и зафиксируйте их изолирующим материалом, чтобы избежать случайного соприкосновения. После отключения подождите не менее 2 минут – это позволит обнулить остаточный заряд в электронных компонентах.

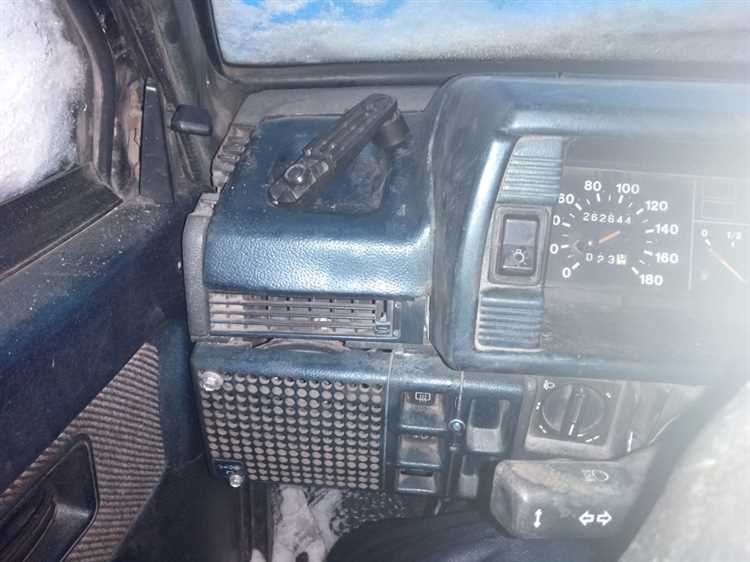

Как демонтировать рулевую колонку для доступа к панели
Отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания и случайного срабатывания сигнализации.
Снимите кожух рулевой колонки. Для этого открутите четыре винта снизу, фиксирующих верхнюю и нижнюю части пластикового кожуха, затем аккуратно разъедините половинки корпуса.
Снимите рулевое колесо. Ослабьте центральную гайку крепления рулевого колеса ключом на 24, но не выкручивайте её полностью. Потяните рулевое колесо на себя, покачивая из стороны в сторону. После того как оно сойдёт с шлицов, полностью открутите гайку и снимите колесо.
Отключите разъёмы подрулевых переключателей. Они находятся по бокам рулевой колонки. Аккуратно отожмите фиксатор и выньте разъёмы, не тяните за провода.
Открутите два болта крепления рулевой колонки к кронштейну панели – головкой на 13. Колонка будет держаться только на карданном соединении с рулевым валом.
Под капотом ослабьте болт крепления карданного шарнира рулевого вала. Используйте ключ на 13 или торцевую головку с трещоткой. После ослабления болта сдвиньте кардан с вала вниз.
Аккуратно извлеките рулевую колонку внутрь салона. Проследите, чтобы проводка и крепёж не зацепились за элементы панели. Колонка полностью демонтирована, можно приступать к дальнейшему разбору панели приборов.

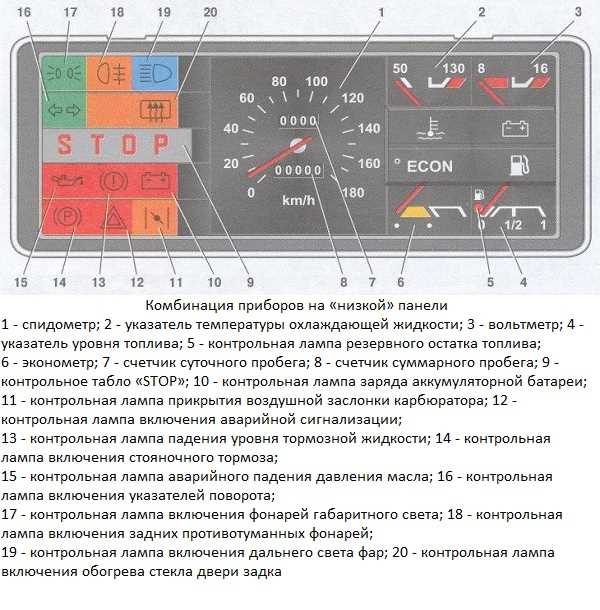

Снятие воздуховодов и кожухов панели приборов
Перед демонтажем воздуховодов отключите аккумулятор, чтобы исключить короткие замыкания при работе с электрооборудованием. Работу начинайте с центральных дефлекторов обдува:
- Вставьте пластиковую лопатку или медиатор между рамкой центрального воздуховода и панелью.
- Аккуратно подденьте рамку, освобождая фиксаторы по периметру.
- Вытащите воздуховод, слегка потянув на себя. При сопротивлении проверьте фиксаторы с боков.
Боковые воздуховоды снимаются аналогично:
- Поверните дефлекторы в крайнее положение для доступа к защелкам.
- Подденьте их тонкой отверткой, освобождая поочерёдно каждую сторону.
- Осторожно извлеките блок воздуховода из посадочного отверстия.
После снятия воздуховодов переходите к кожухам панели приборов:
- Открутите два самореза в верхней части кожуха с помощью крестовой отвертки.
- Опустите рулевую колонку до упора для упрощения доступа к нижней части кожуха.
- Выверните винты снизу кожуха, удерживая его второй рукой.
- Разъедините верхнюю и нижнюю половины, аккуратно раздвигая их в стороны.
После демонтажа кожухов откроется доступ к крепежам панели приборов, шлейфам и элементам электропроводки. При повторной сборке соблюдайте порядок установки и убедитесь в правильной фиксации всех защелок и саморезов.

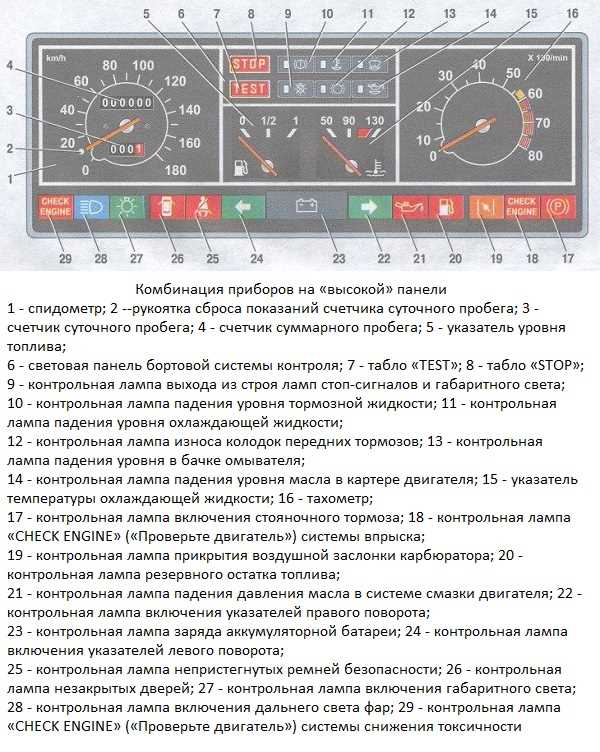

Отключение проводки и разъёмов с обратной фиксацией
Перед снятием панели требуется отключить все разъёмы, закреплённые за панелью. В ВАЗ 2109 используются разъёмы с обратной фиксацией – для их отсоединения необходимо прижать фиксатор, расположенный с тыльной стороны, и только затем вытягивать разъём. Не применяйте силу: пластик со временем становится хрупким, особенно в районе фиксатора.
Начинать следует с центральной части: отключите блок управления отопителем – у него три разъёма, идущих к резистору, вентилятору и к лампочкам подсветки. При отсоединении проводов к вентиляции удобно использовать длинный пинцет или тонкие плоскогубцы, так как доступ ограничен.

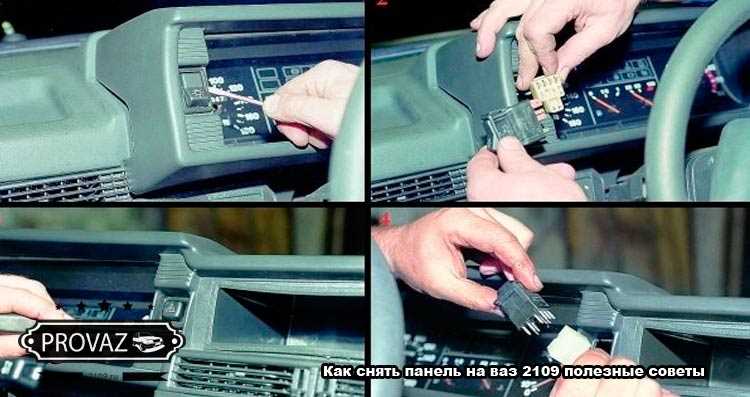

Переходите к приборной панели. Разъёмы на спидометре и тахометре фиксируются по бокам – нажмите одновременно с двух сторон и аккуратно вытяните. Отсоедините также трос спидометра, повернув и потянув его на себя. Учтите, что питание на подсветку и сигнальные лампы подаётся через отдельные колодки, не перепутайте при сборке.
Под рулевой колонкой отключите разъёмы подрулевых переключателей. Они часто загрязнены и могут плотно сидеть в гнёздах – используйте очиститель контактов и дайте ему немного впитаться, прежде чем тянуть. Не допускайте перекоса при снятии – можно повредить контакты в ответной части.
С правой стороны панели, за бардачком, отключите разъёмы подсветки бардачка и прикуривателя. Фиксаторы находятся на нижней части штекеров, доступ к ним ограничен, удобно использовать крючок из тонкой проволоки.
Провода к динамикам и антенне отсоединяются с защёлками – при нажатии фиксатор должен щёлкнуть. Если щелчка нет – фиксатор может быть закисшим, используйте пластиковую лопатку для поддевания.
Все разъёмы после отключения промаркируйте маркером или изолентой с надписями. Это упростит обратную сборку и исключит ошибки подключения, особенно при наличии дополнительных устройств (магнитолы, сигнализации).

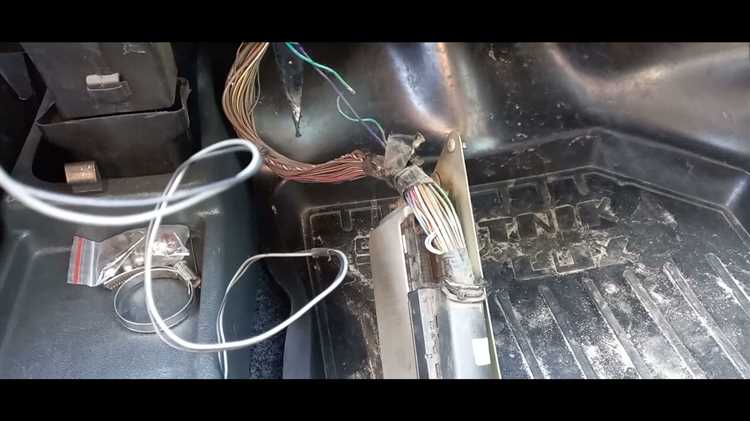

Освобождение креплений панели по периметру
Перед началом демонтажа отключите аккумулятор. Это исключит короткое замыкание при работе с проводкой приборной панели.
- Снимите заглушки по краям торпеды, скрывающие винты. Подденьте их плоской отвёрткой.
- Открутите саморезы под заглушками – по два с каждой стороны у стоек передних дверей.
- Демонтируйте облицовку рулевой колонки. Это обеспечит доступ к крепежу в нижней части панели.
- С правой стороны, со стороны пассажира, снимите бардачок. За ним находятся два крепёжных болта панели к кузову.
- В центральной части выкрутите винты крепления около блока управления отопителем и под магнитолой. Там минимум три точки крепления.
- Снизу панели, со стороны водителя, находятся дополнительные винты – один у педального узла и один у боковой крышки предохранителей.
- Проверьте, не осталось ли скрытых саморезов в районе воздуховодов и под центральной консолью. Часто они остаются незамеченными.
После извлечения всех винтов потяните панель на себя с обеих сторон, слегка покачивая. Если сопротивление сохраняется – проверьте наличие забытых креплений или заклинивших направляющих штифтов.
Пошаговое извлечение панели через проём салона
Для начала работы необходимо убедиться, что двигатель автомобиля выключен, а аккумулятор отсоединён, чтобы избежать коротких замыканий или случайного срабатывания электроники.
1. Откройте двери автомобиля и снимите центральную консоль. Для этого аккуратно отстегните её с помощью пластиковых лопаток, чтобы избежать повреждения пластиковых деталей.
2. Освободите элементы, крепящие панель к кузову. Это обычно болты и саморезы, расположенные по бокам панели, под крышкой воздуховодов и в местах стыковки с дверными обшивками. Используйте отвертку или ключ на 10 мм для откручивания болтов.
3. Снимите все элементы управления, такие как обогрев сидений, регуляторы климат-контроля или магнитолу. Для этого аккуратно извлеките панель приборов, предварительно открутив крепёжные винты, которые могут скрываться под декоративными накладками.
4. После освобождения всех креплений начните осторожно вытягивать панель из проёма. Важно работать плавно, чтобы не повредить пластиковые крепления и не сломать шнуры, подключённые к панели.
5. Если панель сопротивляется при извлечении, используйте пластиковые инструменты, чтобы аккуратно поддеть её, особенно в местах соединений с кузовом. Избегайте использования металлических предметов, чтобы не повредить поверхности.
6. После того как панель полностью извлечена, отсоедините все разъёмы проводки и датчиков, если это необходимо для дальнейшего снятия или замены панели.
Вопрос-ответ:
Какие инструменты понадобятся для снятия панели на ВАЗ 2109?
Для снятия высокой панели на ВАЗ 2109 вам понадобятся стандартные инструменты: крестовая и плоская отвертки, гаечные ключи, возможно, несколько пластиковых лопаток или медиатор для аккуратного снятия пластиковых элементов, а также торцевые головки для откручивания болтов. Убедитесь, что у вас есть все необходимые инструменты перед началом работы.
Как снять верхнюю часть панели на ВАЗ 2109 без повреждений?
Чтобы снять верхнюю часть панели аккуратно, важно начать с отсоединения всех проводов и креплений, чтобы избежать повреждений. Снимите декоративные элементы с помощью пластиковых лопаток, не применяя чрезмерных усилий. Затем аккуратно открутите все болты и держатели панели. Используйте мягкие инструменты, чтобы избежать царапин на пластике. Если встречаются заклиненные детали, постарайтесь не прилагать силы, а постепенно поднимите панель с помощью отвертки или другого подходящего инструмента.
Можно ли снять панель ВАЗ 2109 без помощи специалистов?
Да, снять панель ВАЗ 2109 своими руками вполне возможно, если у вас есть базовые навыки работы с автомобилем и инструменты. Главное – следовать инструкции, соблюдать осторожность при разборке, чтобы не повредить крепежи и пластиковые элементы. Если сомневаетесь в своих силах, всегда можно обратиться за советом к более опытным автомобилистам или найти видеоинструкцию, чтобы убедиться в правильности выполнения шагов.
Как избежать повреждения проводки при снятии панели на ВАЗ 2109?
Чтобы не повредить проводку, прежде всего отключите аккумулятор, чтобы исключить вероятность короткого замыкания. При снятии панели аккуратно отсоединяйте все провода, начиная с тех, которые не имеют жесткой фиксации. Избегайте резких движений и убедитесь, что каждый провод отсоединен от своего разъема перед снятием панели. Если проводка очень длинная или зажата, аккуратно освободите ее, не тяните сильно, чтобы не повредить изоляцию.
Какие сложности могут возникнуть при снятии панели на ВАЗ 2109?
Одной из основных сложностей может стать стойкость некоторых креплений, которые могут заржаветь или сильно затвердеть со временем. Это требует дополнительных усилий для откручивания болтов или снятия зажимов. Также часто возникают трудности с аккуратным отсоединением проводки, особенно если она была подключена давно. Важно соблюдать осторожность при снятии панели, чтобы не повредить пластик и не нарушить целостность проводки.
Как правильно снять высокую панель на ВАЗ 2109 без повреждений?
Для того чтобы снять высокую панель на ВАЗ 2109, начните с отключения аккумулятора, чтобы избежать случайного замыкания электрических цепей. Затем аккуратно открутите все крепежные болты и винты, которые держат панель. Обычно они находятся внизу и по бокам панели. После этого аккуратно отделите панель от кузова, начиная с нижней части. Важно избегать сильных рывков, чтобы не повредить пластиковые элементы и не оторвать крепления. Если панель сильно держится, можно слегка поддеть её плоской отверткой, но делайте это осторожно, чтобы не повредить пластик.
Какие инструменты нужны для снятия высокой панели на ВАЗ 2109?
Для снятия высокой панели на ВАЗ 2109 вам понадобятся несколько основных инструментов. Во-первых, подготовьте крестовую отвертку для откручивания винтов и болтов, которые удерживают панель. Во-вторых, может понадобиться набор головок для откручивания крепежных элементов. Также не лишним будет иметь под рукой пластиковые поддеватели или специальные лопатки, чтобы аккуратно отсоединить панель от кузова без повреждений. Для удобства можно использовать фонарик, если доступ к крепежам ограничен. Важно помнить, что все работы следует выполнять в перчатках, чтобы не поцарапать панели и другие элементы салона.
