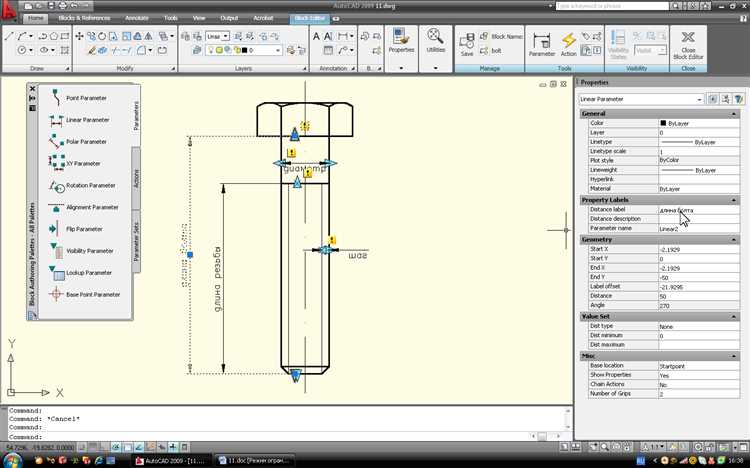

При работе с проектной документацией нередко возникает необходимость перенести чертеж из AutoCAD в CorelDRAW для последующей вёрстки, подготовки презентационных материалов или печати. Прямой экспорт невозможен без потери данных или искажения масштаба, поэтому важно учитывать форматы, совместимость и особенности программ.
Наиболее надёжный способ – сохранить чертёж в AutoCAD в формате DXF или WMF. Формат DXF сохраняет структуру объекта и координаты, однако в CorelDRAW может некорректно отображать сложные кривые или выносные линии. Формат WMF более универсален для векторной графики, но не всегда точно передаёт масштаб. Поэтому перед экспортом следует упростить чертёж: удалить ненужные слои, объединить блоки, перевести все элементы в модельное пространство.
В AutoCAD важно задать единый масштаб и привести все объекты к одному цвету контура (обычно чёрному), так как CorelDRAW может интерпретировать цветовые слои как отдельные объекты. После сохранения файла рекомендуется сразу открыть его в CorelDRAW и проверить размеры с помощью инструмента Measure Tool, чтобы при необходимости скорректировать масштаб вручную.
Для лучшего результата желательно установить флаг «Maintain Layers» при импорте в CorelDRAW – это позволит сохранить структуру чертежа и упростит последующую работу с группами объектов. После импорта стоит произвести разгруппировку элементов и проверить наличие дубликатов и артефактов, особенно если использовались внешние ссылки или нестандартные шрифты в AutoCAD.
Выбор формата экспорта чертежа в AutoCAD для последующего импорта
Перед экспортом следует убедиться, что все внешние ссылки (XREF) подгружены и преобразованы в блоки, а также отключены ненужные слои. Также необходимо избегать использования нестандартных шрифтов SHX – они не интерпретируются корректно в CorelDRAW. Текст желательно конвертировать в полилинии с помощью команды TXTEXP или вручную с использованием экспорта в формат PDF с последующей трассировкой, если DXF не подходит.
Если используется формат PDF, следует отключить сглаживание линий и задать максимальное разрешение, чтобы избежать потери точности. Тем не менее, DXF остается наиболее стабильным решением при сохранении масштаба, структуры слоев и точности линий.

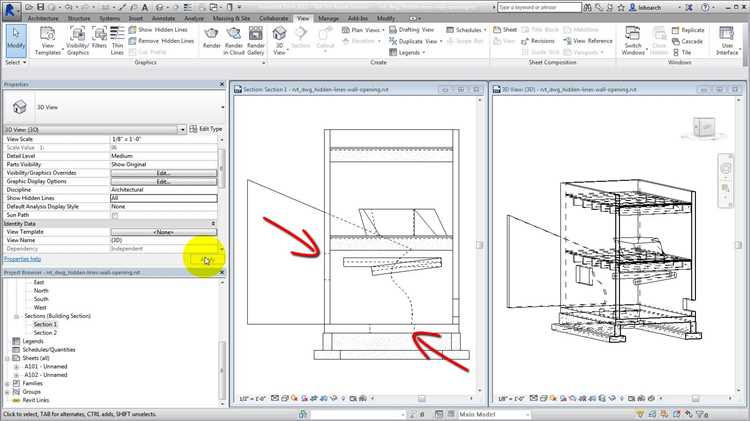

Настройка масштаба и единиц измерения перед сохранением
Шаг 1: Убедитесь, что рабочее пространство AutoCAD соответствует нужной системе измерения. Введите команду UNITS и установите миллиметры или дюймы в зависимости от требований проекта. Выберите тип – Decimal и точность не ниже 0.00 для сохранения детализации.
Шаг 2: Перед сохранением чертежа в формате DXF или PDF выполните команду EXPORT или PLOT. В настройках листа установите масштаб вручную, например, 1:1 или 1:10, в зависимости от физического размера чертежа и требуемого результата в CorelDRAW. Не используйте опцию «Fit to paper» – она нарушит точность.
Шаг 3: Проверьте параметры Plot Scale – установите значение Scale: 1 = 1 (если экспортируется в миллиметрах). Убедитесь, что поле Paper Size соответствует реальному размеру страницы, используемой в CorelDRAW, например, A3 или A4, иначе пропорции могут быть искажены при импорте.
Шаг 4: При сохранении в DXF выберите формат AutoCAD 2000 или AutoCAD R14 – они максимально совместимы с CorelDRAW. Если используется PDF, включите опцию «Plot with plot styles», отключите растровую графику, и установите DPI не менее 600 для векторной четкости.
Неправильно заданные единицы и масштаб приводят к смещению элементов и несоответствию размеров. Точная настройка перед экспортом избавит от необходимости вручную править чертеж в CorelDRAW.

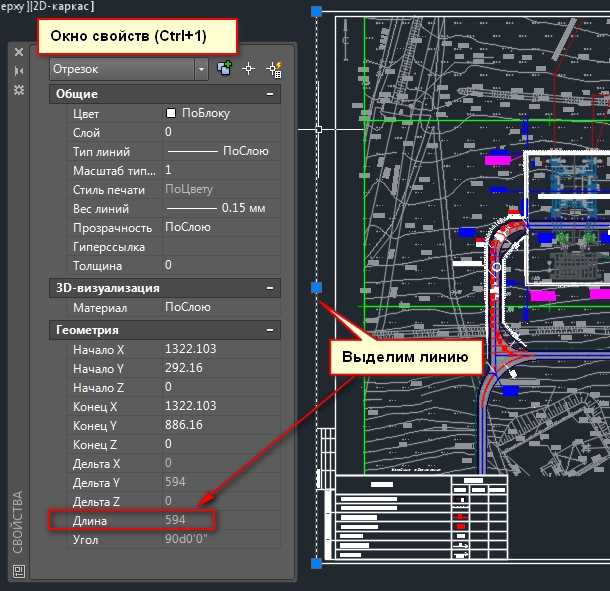

Особенности сохранения в форматах DXF и DWG для CorelDRAW
При экспорте чертежей из AutoCAD для последующего открытия в CorelDRAW важно учитывать версию формата файла и особенности структуры слоёв и объектов.
- CorelDRAW корректно работает с файлами DWG и DXF, сохранёнными в версиях не выше AutoCAD 2013. Более новые версии могут не открываться или содержать ошибки отображения.
- Перед сохранением рекомендуется выполнить команду FLATTEN или перевести все объекты на один слой, чтобы избежать потери вложенных элементов при импорте.
- Штриховки (HATCH) и внешние ссылки (XREF) следует удалить или преобразовать в замкнутые полилинии. CorelDRAW часто не интерпретирует их корректно.
- Тексты рекомендуется взорвать в кривые с помощью команды TXTEXP (если установлено Express Tools), чтобы сохранить шрифт и форматирование.
- Ширина линий в AutoCAD не передаётся в CorelDRAW напрямую. Чтобы сохранить визуальную структуру, применяйте цветовые слои или примечания.
- Системные слои и служебные объекты (например, слои Defpoints) нужно удалить – они не отображаются в CorelDRAW, но могут вызывать ошибки при импорте.
Для сохранения используйте команду SAVEAS и выберите формат AutoCAD 2010 или 2007 DXF/DWG. Эти версии обеспечивают наилучшую совместимость с CorelDRAW без потери геометрии и структуры документа.
Импорт чертежа в CorelDRAW с сохранением геометрии
Для точного переноса чертежа из AutoCAD в CorelDRAW необходимо экспортировать файл из AutoCAD в формате DXF или DWG, совместимом с версией CorelDRAW. Рекомендуется использовать формат DXF R14 или AutoCAD 2007, так как они стабильно распознаются без искажений координат.
В CorelDRAW используйте команду Файл → Импорт, выберите нужный DXF/DWG-файл и установите параметры в диалоговом окне импорта. Важно активировать опцию «Сохранять масштаб» и задать единицы измерения, соответствующие чертежу в AutoCAD (обычно миллиметры). Это обеспечит соответствие размеров без ручной коррекции.
Отключите упрощение кривых и сглаживание линий, чтобы сохранить точную геометрию объектов. Проверьте флаг «Импортировать как кривые» – при включении линии и дуги преобразуются в кривые Безье, что может нарушить исходную точность. Для инженерных чертежей предпочтительно оставить объекты в виде примитивов.
После импорта проверьте структуру слоёв. Если в AutoCAD использовались слои, они будут преобразованы в группы объектов. Используйте Менеджер объектов в CorelDRAW для упрощения структуры и возможной разблокировки элементов для редактирования.
Для избежания смещений координат отключите автоматическое выравнивание при импорте. Убедитесь, что нулевая точка документа в CorelDRAW соответствует исходному расположению чертежа.
Если чертёж содержит шрифты SHX, они могут быть заменены при импорте. В таких случаях перед экспортом замените текст в AutoCAD на TrueType-шрифты или выполните экспресс-преобразование текста в контуры через команду TXTEXP.

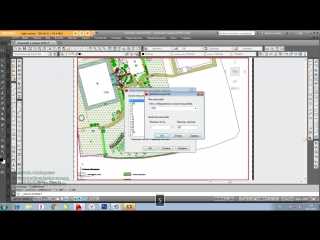

Проблемы с отображением линий и как их устранить
При импорте чертежей из AutoCAD в CorelDRAW часто возникают искажения линий: изменение толщины, отсутствие отдельных элементов, неправильное преобразование штриховки. Основная причина – различие в принципах построения объектов в векторных форматах DWG/DXF и CDR.
Первое, что нужно проверить – настройки экспорта из AutoCAD. При сохранении файла в формате DXF убедитесь, что выбрана версия 2007 или ниже, так как более поздние версии иногда некорректно интерпретируются CorelDRAW. Перед экспортом удалите лишние слои и убедитесь, что все линии имеют назначенные цвета и толщину – отсутствие этих атрибутов приводит к потере объектов при импорте.
В CorelDRAW после открытия файла обязательно отключите антиалиасинг в настройках отображения, иначе тонкие линии могут выглядеть размытыми или вовсе исчезнуть. В разделе «Управление цветом» временно отключите преобразование цветов – это предотвратит изменение видимых оттенков линий.
Если линии отображаются как объекты заливки, а не контуры – это результат автоматического преобразования в сплайны. Для устранения используйте команду «Преобразовать в кривую» (Ctrl+Q), затем вручную оптимизируйте узлы. Также полезно включить «Показ узлов» (F10), чтобы убедиться в целостности линии.
Отдельное внимание – линиям типа «штриховая» и «пунктирная». В AutoCAD они часто задаются через типы линий, которые не распознаются CorelDRAW. До экспорта преобразуйте такие линии в геометрию с помощью команды FLATTEN или EXPLODE. Это устранит проблему, но увеличит вес файла.
Если после импорта некоторые линии выглядят слишком толстыми, проверьте масштаб документа. CorelDRAW может интерпретировать толщину не в пикселях, а в миллиметрах. Измените масштаб на 1:1 и проверьте свойства линий через окно «Объектные свойства» – задайте минимально допустимую толщину, например 0.2 мм.
Конвертация текста и шрифтов при переносе из AutoCAD
Для успешной конвертации текста и шрифтов необходимо учитывать несколько факторов. Во-первых, важно, чтобы шрифты, используемые в AutoCAD, были установлены в системе и CorelDRAW. Если шрифт не установлен в CorelDRAW, он будет заменён на дефолтный, что может нарушить внешний вид документа. Поэтому перед импортом чертежа нужно убедиться, что все шрифты, использованные в AutoCAD, присутствуют в CorelDRAW.
Если текст в AutoCAD использует шрифты TrueType или OpenType, то при правильной настройке экспорт в CorelDRAW обычно проходит без потерь. Однако для шрифтов в стиле SHX (которые часто используются в AutoCAD) ситуация более сложная. Эти шрифты являются специализированными для AutoCAD и не могут быть непосредственно распознаны CorelDRAW. В этом случае рекомендуется конвертировать текст в кривые перед экспортом. Это исключит возможные проблемы с отображением, но при этом текст станет не редактируемым.
Также стоит отметить, что при переносе текста из AutoCAD могут возникнуть проблемы с высотой шрифта, межстрочным интервалом и выравниванием. Это связано с тем, что AutoCAD и CorelDRAW используют разные системы измерений и настройки для работы с текстом. Чтобы минимизировать эти проблемы, рекомендуется вручную настроить параметры шрифта и текста в CorelDRAW после импорта чертежа.
В качестве дополнительной меры рекомендуется использовать стандартные шрифты, такие как Arial или Times New Roman, которые поддерживаются и в AutoCAD, и в CorelDRAW. Это позволяет избежать ошибок при конвертации и гарантировать корректное отображение текста на всех устройствах и платформах.
Вопрос-ответ:
Какие форматы файлов AutoCAD можно использовать при переносе чертежа в CorelDRAW?
Для переноса чертежей из AutoCAD в CorelDRAW можно использовать форматы DXF и DWG. Эти форматы обеспечивают наиболее точный перенос данных, включая линии, дуги, тексты и другие элементы чертежа. Важно убедиться, что версия файла AutoCAD совместима с той версией CorelDRAW, в которую осуществляется импорт. Иногда, при использовании старых версий файлов, могут возникнуть проблемы с совместимостью.
Как избежать потери данных при переносе чертежа из AutoCAD в CorelDRAW?
Чтобы минимизировать риск потери данных при переносе чертежа, следует внимательно подготовить файл в AutoCAD. Например, перед экспортом стоит проверить, что все элементы чертежа, такие как линии и текст, не содержат ошибок и находятся в нужных слоях. Также рекомендуется использовать формат DXF, так как он лучше сохраняет структуру чертежа. После импорта в CorelDRAW стоит проверить все элементы на корректность отображения и отсутствие искажений.
Как изменить размер чертежа при переносе из AutoCAD в CorelDRAW?
Для изменения масштаба чертежа при переносе из AutoCAD в CorelDRAW нужно воспользоваться функцией масштабирования. В CorelDRAW можно легко изменить размер импортированного чертежа с помощью инструмента масштабирования (изменение размера объекта). Однако важно сначала проверить, что масштаб в AutoCAD был правильно установлен, чтобы избежать искажений. Если нужно сохранить точные пропорции, стоит использовать привязку к единицам измерения при изменении масштаба.
Какие проблемы могут возникнуть при импорте чертежей из AutoCAD в CorelDRAW?
При переносе чертежей могут возникнуть следующие проблемы: потеря деталей из-за несовместимости форматов, нарушение масштаба или искажение шрифтов. Кроме того, иногда в CorelDRAW не отображаются правильно специфические элементы AutoCAD, такие как определенные типы линий или блоки. Для устранения этих проблем стоит проверить настройки экспортируемого файла в AutoCAD, а также после импорта в CorelDRAW вручную настроить некоторые элементы, например, шрифты и линии, чтобы они отображались корректно.
