Перевод файлов из AutoCAD в Компас – задача, которая стоит перед многими инженерами и проектировщиками, работающими с двумя популярными CAD-системами. Основная трудность заключается в различиях в форматах файлов и специфике работы этих программ. Однако, с использованием правильных инструментов и подходов, этот процесс можно выполнить быстро и без потерь качества данных.
Первым шагом в конвертации является выбор правильного формата для передачи информации. AutoCAD использует формат .dwg, который не всегда совместим с Компас. Компас, в свою очередь, работает с форматом .cmx или .dxf, что открывает возможность для конвертации через промежуточный этап.
Для начала конвертации можно использовать встроенные инструменты AutoCAD для экспорта файлов в формат .dxf, который является общим для большинства CAD-программ. После этого файл можно импортировать в Компас, но важно заранее настроить параметры импорта, чтобы избежать искажений в геометрии и слоев. Компас имеет возможность работать с .dxf файлами на высоком уровне, но могут возникать проблемы с точностью некоторых объектов.
Рекомендуется использовать специализированные утилиты для конвертации, такие как DWG DXF Converter или сторонние решения от разработчиков Компас, которые оптимизируют процесс конвертации и минимизируют потери данных. Также важно проверять настройки экспорта, чтобы файлы, передаваемые между программами, не теряли важную информацию, такую как текстовые аннотации или размеры.
Заключительный этап – это проверка результатов. После конвертации важно тщательно проверять полученные данные в Компас, чтобы убедиться, что все элементы корректно перенеслись и отображаются без ошибок. Важно обращать внимание на сложные элементы, такие как хранимые блоки или внешние ссылки, которые могут требовать дополнительной настройки после импорта.
Подготовка файлов AutoCAD для конвертации в Компас
Перед началом конвертации файлов из AutoCAD в Компас необходимо выполнить несколько важных шагов для минимизации потерь данных и ошибок при преобразовании. Важно учесть, что не все элементы в AutoCAD могут быть правильно интерпретированы в Компас, что требует особого внимания при подготовке чертежей.
Первое, что нужно сделать, – это убедиться, что файл AutoCAD сохранен в совместимом формате. Компас поддерживает конвертацию из форматов .dwg и .dxf. Однако для лучшей совместимости рекомендуется сохранять файл в формате .dxf версии 2007 или 2013, так как они обеспечивают более точную передачу данных в Компас.
Следующий шаг – очистка чертежа от лишних объектов. Удалите все скрытые слои, объекты, которые не будут использоваться в дальнейшем, а также неактивные или лишние аннотативные объекты. Это уменьшит размер файла и упростит его восприятие в Компас, где такие объекты могут не быть правильно интерпретированы.
Перед экспортом из AutoCAD проверьте настройки единиц измерения. Убедитесь, что в файле используются стандартные единицы, такие как миллиметры или метры, поскольку Компас может неправильно интерпретировать нестандартные единицы. Также важно проверить правильность привязок и масштабов объектов, чтобы избежать искажений при открытии в Компас.
Особое внимание стоит уделить слоям. В AutoCAD каждый объект может быть помещен на определенный слой, но Компас может не поддерживать все типы слоев. Рекомендуется использовать стандартные слои с однозначными названиями и избегать создания сложных структур, которые могут не корректно отобразиться в Компас.
Проверка шрифтов также играет ключевую роль. Компас может не поддерживать все шрифты, используемые в AutoCAD. Чтобы избежать проблем с отображением текста, рекомендуется использовать стандартные шрифты, такие как SHX или TT, и убедиться, что все шрифты корректно прописаны в файле перед конвертацией.
Наконец, перед экспортом рекомендуется сделать полную проверку на наличие ошибок и конфликтов в чертеже, таких как некорректные геометрические элементы или пересечения объектов, которые могут привести к сбоям в процессе конвертации. Убедитесь, что файл не содержит объектов, которые могут быть неправильно интерпретированы, например, нестандартных блоков или объектов, содержащих пользовательские атрибуты.
Выбор формата для сохранения файлов AutoCAD
Для конвертации файлов AutoCAD в Компас важно правильно выбрать формат сохранения, чтобы сохранить максимальную совместимость и минимизировать потери данных. Рассмотрим основные форматы, которые поддерживает AutoCAD, и их особенности.
Наиболее распространенные форматы для экспорта файлов из AutoCAD:
- DWG – основной формат для хранения чертежей AutoCAD. Подходит для работы внутри AutoCAD и большинства других CAD-систем, включая Компас. Этот формат сохраняет все данные чертежа, включая геометрические объекты, слои и атрибуты.
- DXF – формат обмена данными, разработанный для совместимости между различными CAD-системами. DXF часто используется для передачи чертежей между AutoCAD и другими программами, такими как Компас. Однако, при экспорте в DXF могут быть потеряны некоторые специфичные элементы AutoCAD, такие как аннотативные объекты.
- PDF – используется для представления чертежей в виде графических изображений. Несмотря на то, что PDF не является редактируемым форматом, его удобно использовать для передачи чертежей для просмотра или печати, особенно если редактирование не требуется.
При выборе формата для сохранения файлов важно учитывать следующие факторы:
- Совместимость: Если основной задачей является редактирование и дальнейшая работа с чертежами в Компасе, предпочтительнее использовать формат DWG или DXF.
- Сложность чертежа: Для сложных чертежей с большим количеством объектов и атрибутов оптимальным будет сохранение в DWG. В случае простых чертежей, когда не требуется сохранение всех слоев и данных, можно использовать DXF.
- Цель использования: Если цель – передать чертеж для просмотра или печати, выбирайте PDF, так как этот формат сохранит внешний вид документа, но не будет доступен для редактирования.
Также следует учитывать версию программы. Например, старые версии Компаса могут не поддерживать новейшие версии формата DWG, что важно при экспорте файлов между различными версиями программного обеспечения.
Для минимизации ошибок при конвертации и потери данных рекомендуется протестировать несколько форматов и выбрать оптимальный для ваших нужд. Важно заранее уточнить требования системы, с которой предстоит работать.
Использование встроенных инструментов Компаса для импорта DWG
Для конвертации файлов DWG из AutoCAD в формат, поддерживаемый Компас-3D, можно воспользоваться встроенными инструментами программы. Компас имеет функцию импорта файлов DWG, которая позволяет сохранить данные, включая геометрию и аннотации, без потери точности.

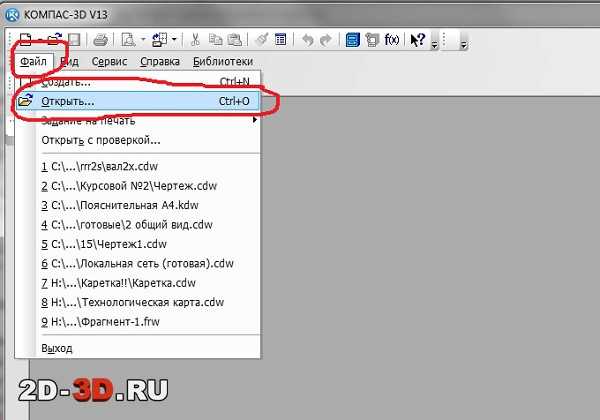

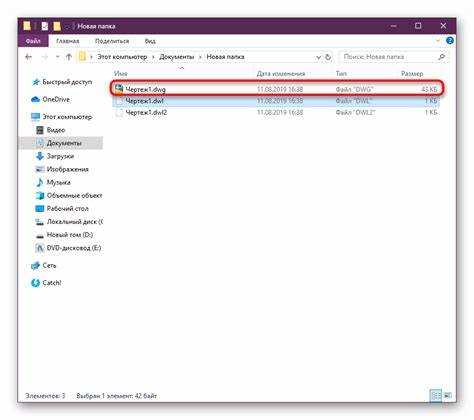

Первым шагом является открытие Компаса. Для импорта файла DWG выберите пункт меню «Файл» и далее «Открыть». В появившемся окне выберите нужный файл в формате DWG. Компас автоматически определит версию файла и предложит варианты импорта в зависимости от его содержимого.
В процессе импорта важным моментом является правильный выбор параметров отображения. Например, можно указать, какие слои и объекты из файла DWG должны быть импортированы в проект. Это помогает избежать лишних элементов и упрощает работу с файлом. Для сложных чертежей рекомендуется отключить отображение несущественных слоёв, таких как вспомогательные линии или маркеры.
После загрузки файла рекомендуется использовать функцию «Преобразование в элементы Компаса». Эта опция позволяет преобразовать элементы DWG в более удобные для работы в Компас-3D объекты, такие как линии, окружности и полигоны. Этот шаг важен для сохранения функциональности и точности работы с геометрией в процессе дальнейшего проектирования.
Если после импорта требуется выполнить дальнейшую доработку файла, используйте встроенные инструменты для редактирования и оптимизации чертежей. Компас позволяет настроить свойства линий и объектов, а также преобразовать их в более подходящий для работы в Компас формат.
Для успешного импорта и минимизации ошибок рекомендуется регулярно обновлять версии Компас-3D и поддерживаемые плагины, так как новые версии программы могут значительно улучшить совместимость с различными версиями файлов DWG.
Преобразование элементов чертежей при конвертации
При конвертации файлов из AutoCAD в Компас важно учитывать, что элементы чертежей, такие как линии, текст, блоки и размеры, могут изменять свою форму или поведение. Это связано с различиями в интерпретации данных в обеих программах. Важно правильно настроить параметры экспорта и импорта, чтобы минимизировать потери данных.
Особое внимание следует уделить следующим аспектам:
1. Линии и шрифты: AutoCAD использует собственные шрифты и стили линий, которые могут не поддерживаться в Компас. Для корректного отображения используйте стандартные шрифты и линии в AutoCAD, которые есть в библиотеках Компаса, или создайте их вручную в проекте Компаса.
2. Блоки: При конвертации блоки из AutoCAD могут быть преобразованы в группу объектов или потерять связь с внешними файлами. Чтобы избежать этого, перед экспортом из AutoCAD необходимо рассмотреть возможность преобразования блоков в обычные объекты. В Компасе такие блоки нужно будет пересоздавать вручную.
3. Размеры и аннотации: Измерения и аннотации в AutoCAD могут не корректно отображаться в Компасе, поскольку системы размеров этих программ отличаются. Рекомендуется использовать стандартные стили размеров и проверять правильность отображения после конвертации, особенно если размеры привязаны к объектам с нестандартной геометрией.
4. Слои и цвета: В AutoCAD слои могут иметь специфическую настройку цвета и линии, которые не поддерживаются в Компасе. Важно заранее настроить слои в AutoCAD с учетом возможностей Компаса. После конвертации потребуется вручную перенастроить цвета и линии в Компасе, чтобы соответствовать оригинальному виду чертежа.
5. Геометрия и построение объектов: Некоторые геометрические объекты, такие как кривые или сложные эскизы, могут быть преобразованы неаккуратно из-за различий в алгоритмах построения. Важно проверять такие элементы после конвертации и, при необходимости, редактировать их в Компасе для достижения точности и соответствия проекту.
Решение проблем с потерей данных при переносе файлов
При конвертации файлов AutoCAD в Компас часто возникают проблемы с потерей данных, что может привести к искажению чертежей и утрате важной информации. Для минимизации таких рисков важно учитывать несколько ключевых аспектов.
Основные причины потери данных при переносе файлов:
- Несоответствие форматов данных между AutoCAD и Компас.
- Ошибки в настройках экспорта и импорта.
- Неправильное использование слоев и типов объектов.
- Некорректные версии программного обеспечения.
Рекомендации для предотвращения потери данных:
- Перед конвертацией проверьте, что все элементы в чертеже корректно отображаются в исходной программе, и все слои активированы.
- Используйте промежуточные форматы, такие как DXF или STEP, которые обеспечивают более точный перенос данных между системами.
- Настройте параметры экспорта в AutoCAD, чтобы не потерять информацию о слоях, линейных стилях и других элементах, которые могут быть неправильно интерпретированы в Компасе.
- Перед импортом файлов в Компас, убедитесь, что используемая версия программы поддерживает все функции, которые были использованы в файле AutoCAD.
- Используйте функцию проверки целостности данных в Компасе после импорта файлов. Это поможет выявить возможные проблемы, такие как потеря деталей или неправильное отображение элементов.
- Проводите тестовый импорт с незначительными чертежами для проверки возможных проблем с конвертацией перед переносом крупных проектов.
Также стоит отметить, что в некоторых случаях можно восстановить утерянные данные с помощью дополнительных утилит, предназначенных для восстановления файлов AutoCAD, что поможет снизить риски при многократных попытках конвертации.
Настройка параметров импорта для точности конвертации
При импорте файла AutoCAD в Компас необходимо задать параметры точности, которые соответствуют особенностям проекта. Например, можно указать нужное количество знаков после запятой для координат, чтобы минимизировать погрешности в расчётах и отображении. В Компасе настройка точности доступна через параметры импорта в диалоговом окне «Импорт DXF». Важно установить максимально возможную точность для координат, если проект требует высокой детализации.
При импорте 3D объектов стоит обратить внимание на сохранение всех элементов модели, таких как слои, материалы и текстуры. В этом случае важно учитывать возможные различия в алгоритмах обработки 3D-данных между AutoCAD и Компас, что может повлиять на точность отображения. Для этого следует использовать оптимальные настройки при экспорте файлов из AutoCAD, выбирая формат DXF или DWG с высокими уровнями точности.
Для сохранения правильных пропорций объектов и предотвращения их искажения необходимо правильно настроить параметры масштабирования. В настройках импорта можно указать коэффициент масштабирования, который будет корректировать размерность элементов в процессе конвертации. Это особенно важно при работе с проектами, где размеры объектов критичны.
Кроме того, стоит учитывать тип линии и толщину линий, которые могут отличаться в разных программах. Компас позволяет настроить корректный тип отображения линий, что также влияет на итоговую точность конвертации. Если проект предполагает работу с чертежами с высоким уровнем детализации, стоит настроить отображение всех элементов с максимальной точностью, включая линии, штриховку и текстовые аннотации.
Настройка параметров импорта требует внимательности, особенно при работе с крупными и сложными проектами. Правильная настройка точности и параметров масштабирования поможет сохранить все данные без потерь и искажений, обеспечив корректную работу с импортированными файлами.
Как сохранить совместимость файлов между AutoCAD и Компас
Первым шагом в обеспечении совместимости является использование функции экспорта и импорта в оба программных продукта. Для этого в AutoCAD нужно сохранить чертеж в формате DWG 2007 или 2010, поскольку Компас поддерживает эти версии наиболее стабильно. В Компасе следует воспользоваться командой «Импорт» и выбрать файл в формате DWG, чтобы он корректно открылся.
Также важно проверить настройки масштаба и единиц измерения. AutoCAD и Компас могут иметь разные параметры по умолчанию, которые могут привести к искажению масштаба. Чтобы избежать подобных проблем, перед сохранением файла следует установить в AutoCAD единицы измерения, соответствующие тем, что используются в Компасе. Аналогичные корректировки необходимо сделать и в Компасе, если файл открыт с ошибками.

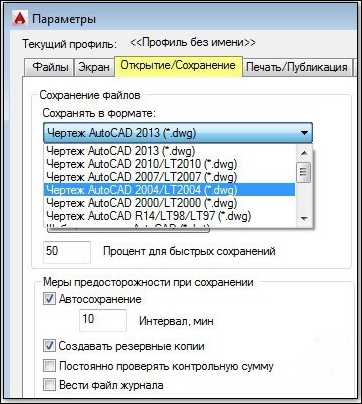

Кроме того, при сохранении файла в DWG необходимо убедиться, что используется совместимая версия файла. Некоторые более новые версии DWG могут не поддерживаться в старых версиях Компаса. В таких случаях можно использовать опцию «Сохранить как» в AutoCAD и выбрать более раннюю версию DWG для лучшей совместимости.
Для достижения наибольшей точности и надежности при конвертации рекомендуется использовать специализированные инструменты и плагины, разработанные для конвертации между этими программами. Они помогут сохранить элементы чертежа, такие как размеры, шрифты и слои, которые могут потеряться при обычном экспорте и импорте.
Наконец, важно провести тестирование после конвертации файлов, чтобы удостовериться в их корректности. Проверка основных элементов чертежа, таких как линии, размеры и текст, позволит выявить возможные ошибки и вовремя скорректировать их.
Вопрос-ответ:
Какие форматы файлов AutoCAD можно конвертировать в Компас?
В Компас можно импортировать файлы в формате .DWG, .DXF и других стандартных форматов, используемых в AutoCAD. Важно, чтобы версия файла AutoCAD была совместима с версией Компас, которую вы используете. Для более старых форматов может понадобиться сохранение в более актуальный формат перед импортом в Компас.
Как конвертировать файл AutoCAD в Компас без потери данных?
Для того чтобы минимизировать потерю данных при конвертации, следует использовать проверенные инструменты импорта. В Компас предусмотрены функции для импорта файлов DWG и DXF. Однако важно предварительно проверить совместимость элементов чертежа, таких как линии, слои и шрифты. При необходимости рекомендуется конвертировать файл в более раннюю версию, чтобы обеспечить совместимость.
Какие проблемы могут возникнуть при конвертации файлов AutoCAD в Компас?
Одной из основных проблем может быть несовместимость слоев и объектов, которые в AutoCAD имеют специфические свойства, а в Компас могут отображаться некорректно. Также возможно изменение масштаба или позиции элементов чертежа. Чтобы минимизировать такие ошибки, рекомендуется использовать функции предварительного просмотра перед окончательной конвертацией и тестировать результаты на простых проектах.
Нужно ли устанавливать дополнительные программы для конвертации файлов AutoCAD в Компас?
В большинстве случаев для конвертации файлов AutoCAD в Компас достаточно самой программы Компас, которая поддерживает импорт форматов DWG и DXF. Однако в некоторых случаях для более сложных задач может потребоваться установка дополнительных плагинов или использование сторонних конвертеров, которые помогут в решении специфических проблем с форматами или настройками слоев.
Как избежать ошибок при конвертации чертежей AutoCAD в Компас?
Чтобы избежать ошибок при конвертации, следует внимательно следить за версией файлов и использовать последние обновления как для AutoCAD, так и для Компас. Также рекомендуется проверять настройки слоев и другие параметры чертежа перед конвертацией. При необходимости стоит выполнить несколько тестовых конверсий с небольшими проектами, чтобы убедиться в правильности отображения всех элементов после импорта в Компас.
Как сохранить чертёж из AutoCAD так, чтобы его можно было открыть в Компас-3D?
Чтобы открыть чертёж, созданный в AutoCAD, в Компас-3D, нужно сначала сохранить его в формате, который Компас распознаёт. Подойдёт формат DXF. В AutoCAD откройте нужный файл, нажмите «Сохранить как» и выберите тип файла DXF (обычно это Drawing Exchange Format). Лучше выбирать версию не выше 2007–2010, так как более новые могут не поддерживаться. Затем в Компасе создайте новый документ, выберите вкладку «Файл» → «Импорт» → «DXF/DWG» и укажите путь к сохранённому файлу. После импорта чертёж можно доработать с помощью инструментов Компас-3D. Иногда после импорта требуется немного подкорректировать размеры или слои, так как они могут отображаться не так, как в AutoCAD.
