Как копировать объекты в автокад

Процесс копирования объектов в AutoCAD может показаться простым, но он имеет множество нюансов, которые могут существенно повлиять на точность и эффективность работы. Важно не только понять, как правильно использовать команду COPY, но и научиться применять дополнительные параметры для точной настройки копий.

Для того чтобы копировать объекты в AutoCAD, достаточно выбрать команду COPY из панели инструментов или ввести соответствующую команду в командной строке. Однако, несмотря на свою простоту, важно учитывать несколько факторов. Во-первых, при копировании объектов часто возникает необходимость в точном размещении копии относительно исходного объекта. Для этого стоит использовать такие опции, как основание копии, которое задается через точку отсчета. Это позволяет точно перенести объект в нужную точку чертежа.

Также стоит помнить, что копирование объектов можно выполнять с учётом масштаба и ориентации. Если объекты нужно копировать в разных пропорциях, стоит использовать команду STRETCH для корректного масштабирования элементов. При этом важно учитывать, что при неправильном масштабировании могут возникнуть проблемы с точностью размеров, что в свою очередь повлияет на итоговый результат.

Кроме того, в AutoCAD существует возможность копировать объекты с учетом их связей с другими элементами чертежа. Если необходимо скопировать группу объектов, связанных между собой, важно использовать команду GROUP, которая позволит скопировать всю группу целиком, сохраняя связи между элементами. Это особенно полезно при работе с комплексными чертежами, где несколько объектов могут быть частью одной системы.

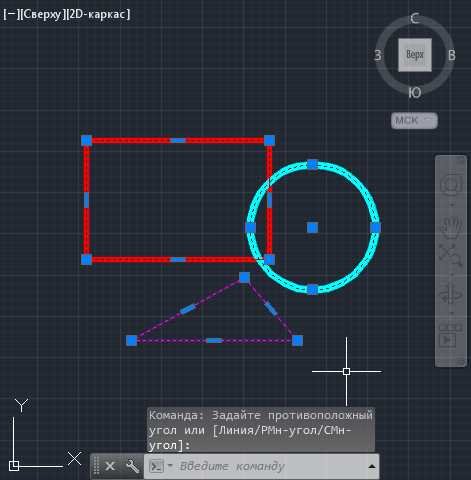

Выбор объектов для копирования в AutoCAD

В AutoCAD выбор объектов для копирования требует внимания к деталям, чтобы избежать ненужных ошибок. На этом этапе важно точно определить, что именно нужно скопировать и как. Выбор объектов можно осуществить несколькими способами, каждый из которых подходит для разных задач.

Для начала используйте команду SELECT, чтобы выделить объекты вручную. Это наиболее точный способ, когда необходимо выбрать несколько элементов, расположенных в пределах одной области или зоны. При выделении удерживайте клавишу Shift для добавления объектов в выбор или клавишу Ctrl для исключения объектов из уже выделенных.

Если объекты имеют сложную геометрию или несколько пересекающихся элементов, удобным будет использование фильтров для выделения определенных типов объектов. Для этого активируйте фильтры через команду QSELECT, где можно задать параметры для фильтрации объектов по типу, слою, цвету или другим характеристикам. Это позволяет исключить лишние элементы и выбрать только нужные для копирования.

Для работы с группами объектов используйте команды GROUP или BLOCK, если требуется скопировать связанные элементы, которые должны оставаться в связке. Важно помнить, что копирование групп и блоков может привести к созданию новых копий этих объектов, что необходимо учитывать при проектировании.

Еще одним важным моментом является выбор объектов с помощью crossing window или window. Первый способ удобен, когда объекты пересекают рамку выделения, а второй – когда нужно выбрать только те элементы, которые полностью находятся внутри рамки. Выбор этих объектов также можно уточнить с помощью выделения по слоям или цветам, если объекты размещены в одном и том же пространстве.

В случае работы с чертежами, содержащими элементы на разных слоях, перед копированием следует обратить внимание на слои. Чтобы избежать перемещения объектов из одного слоя в другой, при копировании объектов через COPY можно использовать команду PASTECLIP, что позволяет вставить объекты на их оригинальный слой.

Не забывайте о точности выбора при копировании. Для этого можно использовать привязки и осевые линии, чтобы точно определить место, куда будет вставлен новый объект. Точные координаты и привязка к точкам помогут избежать ошибок в геометрии при копировании объектов.

Использование команды COPY для простого копирования

Команда COPY в AutoCAD используется для создания точных копий объектов. Для ее активации достаточно набрать команду COPY в командной строке или выбрать соответствующий инструмент в панели инструментов.

Основной принцип работы команды заключается в следующем: вы выбираете объекты для копирования, указываете точку базового размещения и затем указываете точку, куда будет скопирован объект. Эта операция позволяет легко перемещать элементы на другие участки чертежа, не изменяя их ориентацию.

Шаги для использования команды COPY:

Активируйте команду COPY с помощью команды в строке или через панель инструментов.
Выберите объекты, которые хотите скопировать. Можно использовать различные фильтры для выбора, такие как окно выделения или выделение по одиночным объектам.
Укажите точку базового размещения. Эта точка будет служить ориентиром для копирования объекта.
После указания базовой точки, укажите место назначения. Копия объекта будет размещена относительно выбранной точки.

Для точности копирования можно использовать привязки, такие как “конец”, “середина”, “пересечение” и другие, что поможет точно указать место расположения копии.

Команду COPY можно использовать многократно для создания нескольких копий объектов с разным расстоянием и ориентацией. Для этого после первого копирования, команда остается активной и можно продолжить копировать объект, просто указывая новые точки размещения.

Один из часто используемых методов – создание копий с учетом масштаба. После активации команды COPY, можно ввести команду масштабирования для точной установки расстояния между копиями.

Копирование объектов с учетом привязок и точек отсчета

При копировании объектов в AutoCAD важно учитывать привязки и точки отсчета, чтобы результат был точным и соответствовал требуемому проекту. Это позволяет минимизировать ошибки при размещении объектов и ускорить процесс проектирования.

Привязки (Snap) и методы их использования: В AutoCAD существуют несколько типов привязок, которые помогут точно разместить копируемые объекты. Привязки к точкам, таким как центр, узлы, середины и пересечения, позволяют точно выровнять новые элементы относительно существующих. Для активации привязок используйте команду F3, которая включает или отключает привязку к сетке.

Управление точками отсчета: Для правильного копирования объектов необходимо задать точку отсчета. В качестве точки отсчета можно выбрать любую часть объекта или указать конкретную точку на чертеже. Это важно для точного размещения нового объекта. После выбора точки отсчета можно легко указать новое местоположение для копируемого объекта с помощью команды «Копировать» (COPY).

Использование команды «Копировать» с привязками: После активации привязок и определения точки отсчета, используйте команду COPY для копирования объекта. Введите команду в командной строке или выберите соответствующую иконку на панели инструментов. Затем выберите объект, укажите точку отсчета и определите новое местоположение с учетом активированных привязок.

Использование дополнительных инструментов: Помимо стандартных привязок, в AutoCAD есть возможность применять динамическую привязку (Dynamic Input), которая отображает точные координаты во время работы с объектом. Включение динамической привязки дает дополнительные преимущества при точном копировании объектов с учетом конкретных координат и углов.

Настройки привязок: Чтобы точно настроить привязки, можно использовать меню «Настройки привязок» (Options), где можно задать режимы работы и выбрать виды привязок, которые будут наиболее полезными для конкретного типа объекта. Это позволяет работать более эффективно и уменьшить вероятность ошибок при копировании.

Множественное копирование с помощью инструмента ARRAY

Инструмент ARRAY в AutoCAD позволяет создавать несколько копий объекта с точной расстановкой в соответствии с выбранными параметрами. С помощью этого инструмента можно быстро и точно копировать элементы по различным паттернам: прямой, окружности или по пути.

Типы массивов: существует три основных типа массивов в AutoCAD, каждый из которых используется в зависимости от нужд проекта:

Прямой (Rectangular) – копирует объект в несколько строк и колонок с заданным расстоянием между копиями.
Полярный (Polar) – распределяет объекты по кругу вокруг центра с заданным угловым шагом.
По пути (Path) – создает копии объектов вдоль заданной траектории, которая может быть линией, дугой или другим контуром.

Как использовать: чтобы создать массив, необходимо выбрать объект, затем задать тип массива (прямой, полярный или по пути), а затем указать параметры, такие как количество элементов и расстояние между ними или угол. Важно помнить, что при создании полярного массива центр должен быть тщательно выбран для правильного распределения копий.

Рекомендации:

Перед использованием инструмента ARRAY убедитесь, что вы точно понимаете, какой тип массива вам нужен для проекта. Это сэкономит время и предотвратит возможные ошибки.
Если вы создаете прямой массив, уточните расстояние между копиями. Чем меньше расстояние, тем точнее будет результат.
Используйте опцию Preview (Предпросмотр) для визуальной проверки размещения объектов до подтверждения действия.
Когда необходимо создавать массив по сложной траектории, сначала создайте путь с помощью команд Polyline или Spline, затем применяйте инструмент ARRAY вдоль этого пути.

Инструмент ARRAY является мощным средством для эффективного размещения объектов в проекте. Правильное использование этого инструмента помогает существенно ускорить процесс моделирования и избежать ошибок в расчетах и расположении элементов.

Копирование объектов с изменением масштаба и ориентации

Для точного копирования объектов с изменением масштаба и ориентации в AutoCAD используется команда «Масштаб» в сочетании с инструментом копирования. Важно правильно применять соответствующие параметры, чтобы избежать искажений объектов и сохранить их точность.

Основные этапы копирования объектов с изменением масштаба и ориентации:

Выбор объекта для копирования: Выделите объект или группу объектов, которые нужно скопировать. Для этого используйте команду SELECT.
Вызов команды «Масштаб»: Наберите команду SC (масштаб) в командной строке и нажмите Enter.
Указание точки базирования: Укажите точку на объекте, которая будет служить исходной для изменения масштаба. Это важно для правильного позиционирования после копирования.
Изменение масштаба: Введите коэффициент масштабирования. Например, для уменьшения объекта в два раза введите 0.5. Для увеличения — 2.
Копирование объекта: При выполнении команды COPY (копировать), укажите точку начальной и конечной позиции для копируемого объекта, с учетом масштаба и ориентации.

Для изменения ориентации объектов в процессе копирования используется команда «Поворот». Пошагово:

Выбор объекта для поворота: Используйте команду ROTATE для поворота объекта относительно выбранной точки.
Определение угла поворота: Введите точное значение угла в градусах, на который объект должен быть повернут. Можно также указать угол в командной строке.
Позиционирование после поворота: Убедитесь, что объект не изменяет свою пропорцию, а лишь изменяет направление.

Практическое применение этих техник позволяет точно создавать копии объектов с изменением масштаба и ориентации, что особенно полезно при проектировании деталей с одинаковыми геометрическими характеристиками, но с различными размерами или расположением.

Особенности работы с копированием и изменением масштаба:

При изменении масштаба объектов, обратите внимание на их привязки и зависимости, чтобы избежать ошибок в чертежах.
Использование команд «Shift» и «Ctrl» во время копирования позволяет ускорить процесс работы с несколькими объектами одновременно.
Для точных вычислений рекомендуется использовать системы координат и привязки.

Как отменить или редактировать копирование объектов

В AutoCAD отменить или отредактировать копирование объектов можно несколькими способами, в зависимости от ситуации и этапа выполнения операции.

Отмена копирования

Если вы начали процесс копирования, но хотите его отменить, используйте следующие методы:

Команда «Отмена» (Ctrl+Z): Это самый быстрый способ отменить последнее действие, включая копирование. Работает, если копирование еще не завершено.
Команда «Остановить» (Esc): Если копирование объектов все еще активно, можно нажать клавишу «Esc». Это прекратит операцию, и объекты не будут скопированы.

Редактирование скопированных объектов

Редактирование объектов после их копирования может потребоваться в случае неправильного размещения или изменений в характеристиках. Чтобы отредактировать скопированные объекты:

Перемещение объектов: Используйте команду «Переместить» (M), чтобы изменить положение скопированных объектов на чертеже. Выберите объекты, укажите точку базирования и точку перемещения.
Поворот объектов: Для поворота скопированных объектов используйте команду «Поворот» (RO). Выберите объект, укажите точку поворота и угол, на который необходимо повернуть объект.
Изменение масштаба: Для изменения масштаба объектов можно использовать команду «Масштаб» (SC). Выберите объекты, укажите базовую точку и масштабный коэффициент.
Удаление лишних объектов: Если после копирования остались лишние элементы, используйте команду «Удалить» (Erase), чтобы избавиться от них.

Использование копирования с привязками

При копировании объектов с привязками вы можете быстро и точно редактировать скопированные объекты, используя привязки к точкам других объектов:

Привязка «Точка привязки» (OSNAP): Включите привязку точек для точного копирования и редактирования объектов в зависимости от их положения относительно других объектов.
Привязка «Центр» (CENTER): Используйте для копирования и редактирования объектов с центровкой относительно выбранной точки.

Отмена и редактирование через историю команд

Если вы хотите вернуться к предыдущему этапу редактирования, используйте историю команд:

Команда «Повторить» (Ctrl+Y): Если вы отменили операцию, но хотите её повторить, используйте команду «Повторить» для возвращения к выполненному действию.
История команд: В нижней части экрана отображается список последних команд, что позволяет быстро вернуться к нужной операции, если необходимо внести изменения в копирование.

Вопрос-ответ:

Как в AutoCAD правильно копировать объекты с помощью команды «Копировать»?

Команда «Копировать» в AutoCAD позволяет создавать точные копии объектов на чертеже. Для этого нужно сначала выбрать объекты, затем в командной строке ввести команду «COPY» или выбрать её через меню. После этого программа запросит указание точки базирования для копирования, после чего можно задать место, куда нужно вставить копию. Важно учитывать, что копия сохраняет все свойства оригинала, включая слои и размеры.

Какие способы копирования объектов в AutoCAD существуют помимо стандартной команды «Копировать»?

В AutoCAD есть несколько способов копировать объекты, помимо стандартной команды «Копировать». Один из них — это использование команды «Множественное копирование» (MULTIPLE), которая позволяет создать несколько копий одного объекта с заданными промежутками. Также существует возможность копировать объекты с помощью команды «Масштаб» (SCALE), задав коэффициент масштаба 1 (что фактически не изменяет размер, а создает копию). Еще одним вариантом является использование функции «Отражение» (MIRROR), которая также создает копию, но зеркально относительно заданной оси.

Как можно копировать объекты в AutoCAD с учетом их ориентации на чертеже?

Для копирования объектов с сохранением ориентации в AutoCAD можно использовать команду «Копировать» с точным указанием точки базирования и направления. Например, можно сначала выбрать объект, ввести команду «COPY», а затем указать точку начала копирования, после чего ввести направление с помощью координат или привязки к другим объектам. Важно не менять угол копирования, чтобы ориентация объектов осталась прежней. Можно также использовать привязки на чертеже для точного позиционирования копии относительно других объектов.

Как сделать копию объекта в AutoCAD в нескольких местах одновременно?

Для того чтобы сделать копию объекта в нескольких местах одновременно, можно использовать команду «Копировать» с несколькими точками вставки. После того как вы выбрали объект и ввели команду «COPY», можно сначала выбрать точку базирования, а затем при каждом новом клике на чертеже программа будет создавать копию объекта в разных местах. Также можно использовать команду «Множественное копирование» (MULTIPLE), которая позволяет указать сразу несколько точек копирования, после чего объект будет вставлен во все эти места.

Как можно копировать объекты в AutoCAD с учетом слоев, на которых они находятся?

При копировании объектов в AutoCAD слои, на которых они находятся, сохраняются автоматически, если не изменять настройки. Чтобы удостовериться, что слой будет сохранён при копировании, можно проверить настройки слоев перед началом операции. Если необходимо, можно отключить или изменить свойства слоев, например, сделать их невидимыми или замороженными. Также стоит обратить внимание на использование функции «Сохранить слои» при копировании, чтобы убедиться, что все параметры, связанные с слоями, будут корректно перенесены вместе с объектами.

Как в AutoCAD копировать объекты на другое место с сохранением всех их характеристик?

Для того чтобы скопировать объекты в AutoCAD и сохранить их характеристики, можно воспользоваться командой «Копировать» (COPY). Для этого нужно выделить объекты, которые требуется скопировать, затем в командной строке ввести команду COPY или выбрать её через панель инструментов. После этого выбирается точка базового отсчета, от которой будут копироваться объекты. Далее указываются новые координаты для вставки копии. Обратите внимание, что эта операция сохраняет все свойства объектов, такие как слои, цвет и другие атрибуты.

Как избежать проблем при копировании сложных объектов в AutoCAD, если они состоят из нескольких элементов?

Когда нужно копировать сложные объекты, состоящие из нескольких элементов, важно учитывать их группировку или использование блоков. Для этого можно сначала сгруппировать объекты, выбрав все элементы, которые нужно скопировать, и затем используйте команду GROUP. Так они будут скопированы как единое целое. Также, если объект состоит из множества взаимосвязанных частей, удобнее использовать блоки. В случае с блоками, при их копировании все элементы блока будут перенесены без потери свойств. Важно убедиться, что элементы не имеют привязок или зависимостей, которые могут повлиять на их размещение после копирования.
