Процесс копирования объектов с сохранением их точных координат в AutoCAD является важной операцией, которая используется в различных проектах для точности и правильной геометрии чертежей. Важно, чтобы при копировании объекты не теряли свои исходные пространственные параметры, такие как позиция и ориентация. В этой статье рассмотрим, как выполнить копирование с сохранением исходных координат, используя различные методы и команды программы.
Основной командой, позволяющей осуществить копирование с сохранением координат, является команда COPYCLIP. Для использования этой команды достаточно выбрать объекты, которые необходимо скопировать, и затем выбрать опцию вставки в новом месте с сохранением их точных координат. Важно помнить, что команда COPYCLIP автоматически переносит объект в буфер обмена, не изменяя его местоположение на исходном чертеже, и позволяет вставить его в любое другое место, точно воспроизводя оригинальное положение.
Кроме того, при использовании команды MOVE можно выбрать вариант копирования объектов с точной привязкой к координатам. При этом важно правильно задать исходную точку и конечную точку перемещения. Если нужно сохранить точные координаты, лучше использовать команду STRETCH, которая позволяет адаптировать форму объектов, изменяя их координаты с сохранением пропорций и положения.
При копировании объектов с помощью ARRAY и BLOCK важно учитывать, что эти методы тоже могут быть полезны, если необходимо воспроизвести несколько экземпляров объекта с сохранением точных координат. Однако, в отличие от простого копирования, они могут требовать настройки дополнительных параметров для корректного расположения копий на чертеже.
Настройка параметров команды «Копировать» для сохранения координат
Для того чтобы при использовании команды «Копировать» в AutoCAD сохранить точные координаты объектов, важно правильно настроить параметры копирования. По умолчанию, при копировании объектов в AutoCAD, программа предлагает вставить объект относительно активного координатного начала. Однако существует возможность сохранить оригинальные координаты объекта, настроив поведение команды.
Первый шаг – это использование опции «Оригинальные координаты» при копировании объектов. Для этого в командной строке AutoCAD, после выполнения команды «Копировать», необходимо выбрать точку базы для копирования, при этом важно не изменять начальные координаты объекта.
Чтобы сохранить точные координаты, используйте следующий метод:
- Запустите команду «Копировать» (копирование объектов).
- При выборе исходной точки для копирования задайте точку базы, совпадающую с координатами исходного объекта.
- В строке команд при вводе точки вставки используйте точные координаты, соответствующие положению исходного объекта.
Кроме того, можно настроить систему так, чтобы AutoCAD всегда предлагал сохранить исходные координаты. Для этого воспользуйтесь переменной BASE, которая устанавливает начало отсчета координат. Включение этой опции гарантирует, что при копировании объект будет вставлен в том же месте, где находился исходный объект.
Обратите внимание, что команды перемещения и копирования можно настроить так, чтобы использовался единственный базовый координат для всех объектов в проекте. В этом случае будет обеспечено точное следование координатам, что особенно важно для проектирования сложных чертежей.
Таким образом, чтобы сохранить исходные координаты при копировании объектов, необходимо внимательно следить за настройками базовой точки и использования команд, поддерживающих точное положение объектов.
Использование команды «Копировать с привязкой» для точного копирования
Команда «Копировать с привязкой» в AutoCAD позволяет точно копировать объекты с сохранением исходных координат, что делает процесс перемещения и копирования элементов более гибким и точным.
Для использования этой команды выполните следующие шаги:
- Активируйте команду «Копировать» с помощью команды COPY или комбинации клавиш CTRL+C.
- Выберите объект(ы), который нужно скопировать.
- Включите привязку, активировав функцию «Привязка к объекту» (Object Snap), используя клавишу F3 или команду OSNAP.
- При указании базовой точки копирования используйте привязки для точного выбора точки. Это могут быть углы, середины объектов, точки пересечения линий и другие привязки.
Использование привязок гарантирует, что копируемые объекты будут точно размещены в нужной позиции, что особенно важно при работе с чертежами, требующими высокой точности. Привязка обеспечивает правильную ориентацию и масштабирование, исключая ошибки при ручном определении координат.
- Привязка к точке: При активированном «Snap» можно выбрать любую точку объекта для точного копирования и дальнейшего перемещения.
- Привязка к линии: Использование привязки к линии помогает размещать копии вдоль нужных осей или геометрий.
- Привязка к средине: Для размещения копии в центре объекта или линии используйте привязку «Средина».
Не забудьте отключить лишние привязки, которые могут привести к некорректному размещению объектов. Это можно сделать через панель настроек привязок или команду OSNAP, где можно детально настроить вид привязок для каждой операции.
Для сложных операций с несколькими копиями используйте опцию «Множественное копирование» (Multiple), что позволяет несколько раз задать базовую точку копирования без повторного вызова команды.
Таким образом, команда «Копировать с привязкой» позволяет достичь высокой точности в работе с объектами, особенно когда нужно соблюдать строгие геометрические или координатные отношения.
Как работать с координатами при копировании объектов в 2D и 3D
При копировании объектов в AutoCAD важно учитывать их координаты, чтобы сохранить точное расположение элементов в проекте. Процесс копирования в 2D и 3D отличается, так как в 3D добавляется третья координата, что требует особого подхода.

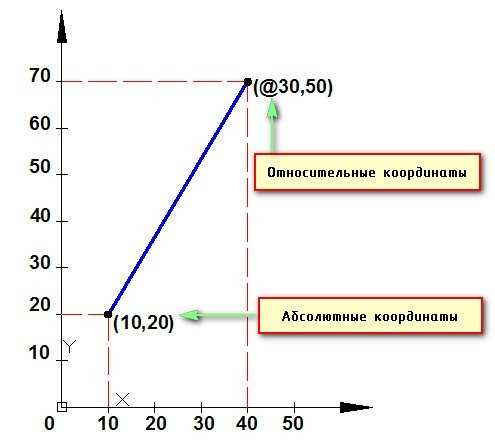

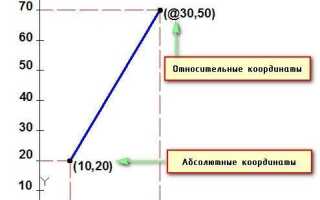

В 2D координаты объектов определяются двумя значениями: X и Y. Для копирования с сохранением исходных координат используется команда COPY. После активации команды необходимо выбрать объект, затем указать базовую точку. Важно, чтобы эта точка совпала с исходной координатой, иначе объект будет сдвинут.
Для точного копирования с сохранением координат, можно использовать команду FROM, которая позволяет указать начальную точку и переместить объект в нужное место, сохраняя его ориентацию. Это особенно полезно, если необходимо скопировать объекты без смещения, точно повторяя их расположение.
В 3D пространстве ситуация усложняется добавлением оси Z. Копирование в 3D требует дополнительных шагов для контроля высоты объектов. Использование команды 3D COPY позволяет выбрать несколько объектов и точно указать новые координаты с учетом всех трех осей. Важно в 3D проекции следить за тем, чтобы ось Z также была учтена, иначе объекты могут попасть на неверную высоту.
Для точной работы с координатами в 3D можно воспользоваться функцией UCS (User Coordinate System), которая позволяет настроить систему координат под текущие нужды проекта, а затем применять команду копирования, ориентируясь на новое расположение координатной системы.
Важно также учитывать, что при копировании объектов с точными координатами, особенно в 3D, могут возникнуть проблемы с точностью. Чтобы избежать ошибок, следует всегда проверять результаты с помощью команд LIST или ID для получения точных данных о позиции объекта после копирования.
Если необходимо скопировать объект на определенную дистанцию, можно использовать команду MOVE в сочетании с заданием точных координат конечной точки, что позволяет перемещать объекты на заданные расстояния без изменения их ориентации.
Таким образом, работа с координатами в AutoCAD требует внимательности и точности. Знание команд и особенностей работы с различными видами координат помогает добиться необходимого результата и избежать ошибок при проектировании.
Проверка исходных и целевых координат после копирования
После выполнения команды копирования объектов в AutoCAD важно убедиться, что копии размещены точно в нужных местах. Для этого следует проверять исходные и целевые координаты объектов.
Для начала, выделите оригинальный объект и в командной строке введите LIST. Это позволит получить подробную информацию о текущих координатах объекта. Обратите внимание на значения X, Y и Z, которые укажут точное положение объекта в чертеже.
Затем выполните копирование объекта с помощью команды COPY или CTRL+C, указав базовую точку и целевую точку. После копирования используйте команду LIST для проверки координат скопированного объекта. Сравните полученные значения с целевыми координатами, которые вы ожидали увидеть.
Если объект не расположен точно в нужной позиции, проверьте, не использовалась ли неправильная точка отсчета при копировании. Важно убедиться, что базовая точка совпадает с тем местом, с которого должен был быть скопирован объект. Для этого попробуйте использовать команду UCS для временного изменения системы координат и повторного копирования.
Также, при проверке координат можно использовать команду ID, которая позволяет указать точку на чертеже и получить её абсолютные координаты. Это полезно для проверки целевых точек, особенно если они заданы вручную, а не с помощью других объектов или вспомогательных инструментов.
Для более точной настройки целевых координат можно включить режим «основных осей» с помощью команды GRID, что поможет убедиться в точности копирования относительно сетки.
Помните, что при копировании объектов с изменением их местоположения важно учитывать возможные смещения в случае наличия блоков или внешних ссылок, которые могут повлиять на точность координат.
Решение проблем с изменением координат при копировании объектов
При копировании объектов в AutoCAD часто возникает проблема изменения координат, что может привести к некорректному расположению скопированных элементов. Чтобы избежать таких ошибок, следует учитывать несколько ключевых аспектов.
Первый шаг – это выбор подходящего метода копирования. Если используется команда «COPY», важно следить за точкой базирования, которая определяет, как будут смещаться копируемые объекты. Для сохранения исходных координат укажите базовую точку, совпадающую с точкой привязки. Это позволит скопировать объект с сохранением его ориентации и координат в пространстве.
Для точного копирования с сохранением всех координат в исходной системе, рекомендуется использовать команду «COPYCLIP». Она позволяет копировать объекты в буфер обмена с точной привязкой к оригинальной точке, после чего их можно вставить в новое место без изменений координат.

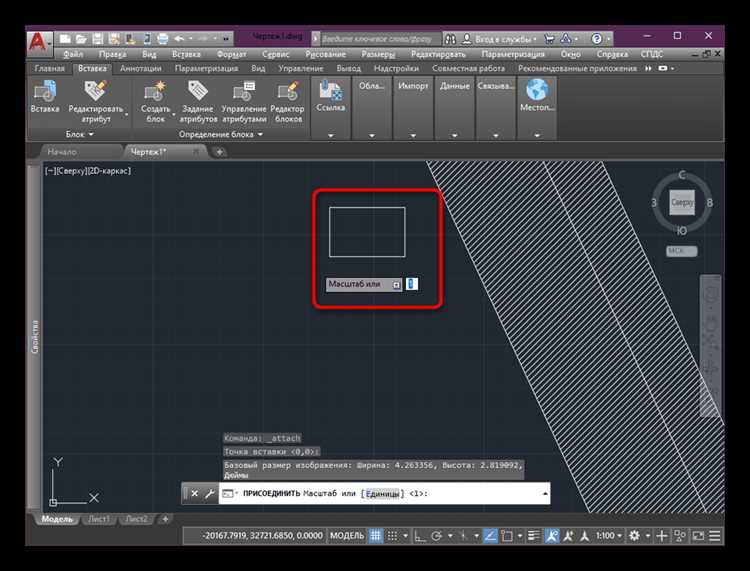

Если требуется копировать объекты с привязкой к конкретной системе координат, можно воспользоваться командой «INSERT». Она позволяет вставить копию объекта в заданные координаты с точностью до миллиметра, независимо от текущей позиции курсора или системы координат.
Еще одной полезной техникой является использование «Dynamic UCS» (динамическая система координат). Эта функция помогает автоматически ориентировать систему координат на основе текущего положения объекта, что снижает риск ошибок при копировании и перемещении элементов в трехмерном пространстве.
В случае использования различных систем координат (например, мировая и локальная), важно перед копированием переключаться между системами координат, чтобы избежать несоответствия в координатах объектов после вставки. Для этого используйте команду «UCS» для переключения между системами координат.
Также стоит учитывать влияние слоев и блоков на точность копирования. При работе с блоками важно удостовериться, что привязка и масштабы объекта соответствуют условиям копирования. Проблемы с изменением координат часто возникают при копировании объектов, содержащих вложенные элементы, которые не наследуют параметры оригинала.
Правильное использование указанных методов поможет минимизировать изменения координат и обеспечить точность при копировании объектов в AutoCAD.
Автоматизация копирования с сохранением координат с помощью скриптов
Для автоматизации процесса копирования объектов с сохранением их исходных координат в AutoCAD можно использовать скрипты, написанные на языке AutoLISP или встроенные команды AutoCAD. Такие скрипты позволяют быстро и точно повторить операции копирования объектов в проекте без потери точности и с сохранением всех параметров. Рассмотрим несколько ключевых подходов.
Одним из самых простых и эффективных методов является использование команды COPYCLIP, которая копирует объекты в буфер обмена, но не меняет их координаты. Для автоматизации этого процесса можно создать LISP-скрипт, который будет вызывать команду COPYCLIP, затем автоматически вставлять объекты в нужное место с сохранением точных координат.
Пример LISP-скрипта:
(defun c:copycoords () (setq pt1 (getpoint "\nВыберите первую точку для копирования: ")) (setq pt2 (getpoint pt1 "\nУкажите точку вставки: ")) (command "COPYCLIP" pt1 pt2) (command "PASTECLIP" pt2) )
Этот скрипт запрашивает у пользователя две точки: одну для копирования объекта, вторую – для вставки. При этом объекты остаются в своих исходных координатах, если указаны точные значения для вставки.
Другой способ – использование INSERT с параметром 0,0,0 для точного копирования в исходные координаты. Такой подход полезен для вставки объектов, полученных из внешних файлов (например, DWG или DXF), без изменения их позиций. Пример LISP-кода для этого:
(defun c:insertwithcoords () (setq blockname (getstring "\nВведите имя блока для вставки: ")) (setq insertionpoint (getpoint "\nУкажите точку вставки: ")) (command "INSERT" blockname insertionpoint 1 1 1 0) )
Если необходимо выполнить копирование объектов в несколько мест с сохранением их точных координат, скрипты могут быть дополнены циклом, который будет автоматически повторять операцию копирования для каждого из указанных наборов точек.
Пример скрипта с цикличностью:
(defun c:multicopycoords () (setq points (list (getpoint "\nУкажите первую точку для копирования: ") (getpoint "\nУкажите вторую точку для копирования: ") (getpoint "\nУкажите третью точку для копирования: "))) (foreach pt points (command "COPY" pt pt) ) )
С помощью таких скриптов можно существенно ускорить процессы проектирования, автоматизируя повторяющиеся задачи и гарантируя точность при копировании объектов. Важно также учесть, что для повышения эффективности работы можно использовать возможности записи и обработки данных в файлах с расширением .scr, которые выполняют команды AutoCAD в автоматическом режиме.
Вопрос-ответ:
Как можно скопировать объекты в AutoCAD, сохраняя их координаты?
Чтобы скопировать объекты с исходными координатами, необходимо использовать команду «Копировать» (COPY). При этом важно при активации команды не изменять точку отсчета. В командной строке AutoCAD можно выбрать параметры «Перемещение» и «Отсутствие изменений» для копируемых объектов, чтобы они остались на тех же местах относительно начальных координат.
Почему при копировании объектов в AutoCAD координаты могут изменяться?
Когда объекты копируются с помощью стандартных команд в AutoCAD, программа может автоматически сдвигать их относительно исходной точки, если не заданы параметры точного копирования. Чтобы избежать изменения координат, следует использовать команду «Копировать» с точной настройкой привязки или указать точку вставки вручную, которая должна быть равна исходным координатам.
Какие способы позволяют точно скопировать объекты в AutoCAD с сохранением их координат?
Для точного копирования объектов с сохранением координат можно использовать несколько методов. Один из них — это команда «Между точками» (ALIGN), которая позволяет указать исходные и целевые точки. Также можно использовать команду «Скопировать», не меняя исходную точку вставки, или скопировать объекты с привязкой к координатам через инструмент «Переместить» с опцией «Ноль» для точной настройки положения.

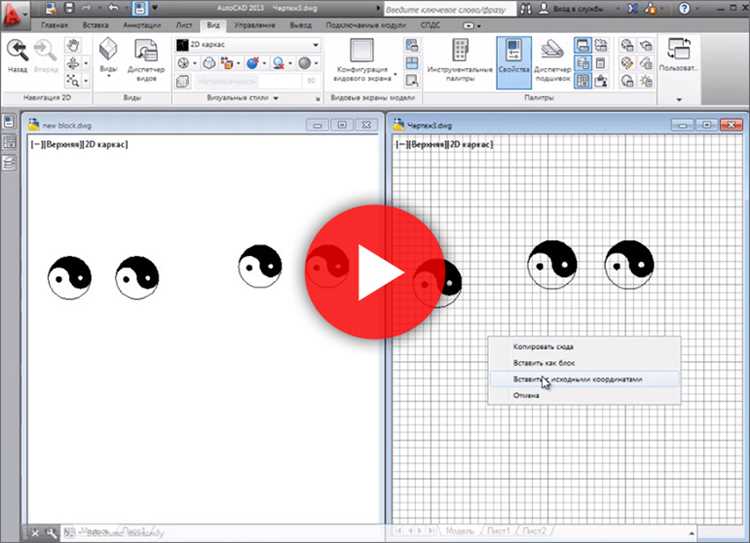

Что делать, если при копировании объектов в AutoCAD координаты не сохраняются при вставке в новый чертеж?
Если при копировании объектов в AutoCAD в новый чертеж координаты изменяются, можно воспользоваться командой «Вставить» с параметрами, которые позволяют сохранить точные координаты. Также можно использовать команду «Блок» для создания отдельного блока, который будет содержать все необходимые объекты с сохранением их исходных координат, и затем вставить блок в новый чертеж.
Как с помощью команды «Копировать» в AutoCAD избежать изменения координат при перемещении объектов?
Чтобы избежать изменения координат при копировании объектов в AutoCAD, необходимо при использовании команды «Копировать» задать точку отсчета, которая будет точно совпадать с исходной позицией объектов. Также рекомендуется использовать команду «Переместить» с точным указанием начальной и конечной точки, чтобы объекты не изменили свое местоположение при копировании.
