Как найти объект в автокаде

При работе в AutoCAD одним из самых сложных и времязатратных процессов является поиск объектов в крупных чертежах. Часто проектировщики сталкиваются с ситуацией, когда необходимо быстро и точно найти нужный элемент, но перегрузка чертежа множеством объектов и слоев делает этот процесс непростым. Важно понимать, что эффективность поиска напрямую зависит от правильной настройки инструментов программы и грамотного использования доступных функций.

Для начала стоит настроить фильтры поиска. В AutoCAD существует несколько методов поиска объектов, включая использование команды SELECT с фильтрами по слоям, типам объектов и другим параметрам. Это позволит сузить область поиска и избежать ошибок при выборе не тех элементов. Кроме того, стоит обратить внимание на опцию Quick Select, которая позволяет быстро выделить объекты по заданным критериям, что особенно полезно на больших чертежах с множеством элементов.

Другим важным инструментом является команда Find, которая позволяет искать объекты по их свойствам. Важно настроить правильные параметры для поиска, такие как имя слоя, тип объекта или его геометрические параметры. Используя эти параметры, можно значительно ускорить процесс поиска и избежать ошибок, связанных с выбором ненужных объектов.

Наконец, стоит использовать функциональность слоев для упрощения процесса. Организация чертежа с использованием логичных и понятных слоев не только повышает читаемость, но и значительно облегчает поиск объектов. Применение слоев для группировки схожих объектов помогает быстро изолировать нужные элементы и избежать ошибок при их поиске.

Использование команды «Поиск» для точного нахождения объектов

Чтобы начать поиск, достаточно в командной строке ввести «Find» или выбрать соответствующую команду в меню. В открывшемся диалоговом окне можно задать точные параметры поиска, что существенно ускоряет процесс нахождения нужных объектов.

Важно уточнить, какие именно объекты нужно искать. AutoCAD позволяет фильтровать результаты поиска по таким критериям, как тип объекта (например, линии, круги, блоки), слои, свойства и атрибуты объектов. Если в проекте используются блоки с атрибутами, можно настроить поиск по значениям этих атрибутов, что значительно сузит область поиска и повысит точность результатов.

Кроме того, для более точного поиска можно указать диапазон слоев, в которых следует искать объекты. Это важно, если проект содержит большое количество слоев и объектов, не относящихся к нужной категории.

Еще одной полезной возможностью является поиск по части имени объекта или его атрибута. Введя неполное название или часть текста, можно быстро найти все объекты, содержащие этот фрагмент. Это позволяет эффективно работать с большими проектами, где полные имена объектов могут быть длинными.

Для поиска объектов по геометрическим характеристикам, например, по размеру или координатам, следует использовать расширенные фильтры поиска. Это особенно полезно при работе с элементами, которые должны соответствовать точным размерам или расположению в чертеже.

После того как объекты найдены, AutoCAD позволяет их выделить и внести необходимые изменения. Команда «Поиск» также поддерживает возможность автоматического замещения объектов, что упрощает редактирование и замену элементов по всему проекту.

Не забывайте об оптимизации поиска: настройте параметры фильтрации и диапазона, чтобы избежать лишней нагрузки на систему при обработке больших чертежей. Также важно учитывать, что поиск чувствителен к регистру в некоторых случаях, что нужно учитывать при вводе строк для поиска.

Настройка фильтров поиска по слоям и типам объектов

Для быстрого и точного поиска объектов в AutoCAD важно настроить фильтры, которые ограничат область поиска слоями и типами объектов. Это значительно ускоряет процесс работы и помогает избежать ошибок, связанных с лишними элементами в списке поиска.

Для настройки фильтров выполните следующие шаги:

1. Откройте диалоговое окно поиска (Ctrl+F или командой FIND).
2. В разделе «Фильтры» выберите параметры поиска, связанные с типами объектов и слоями.

Рассмотрим каждый элемент:

• Фильтрация по слоям: Выберите нужный слой из списка или задайте фильтр, который ограничит поиск объектами, находящимися только на указанном слое. Это позволяет исключить объекты, расположенные на других слоях, и повысить точность поиска.
• Фильтрация по типам объектов: Вы можете указать, какие именно типы объектов вас интересуют (например, линии, окружности, текст и т.д.). Установив этот фильтр, вы исключите из результатов ненужные объекты и сосредоточитесь только на тех, которые соответствуют критериям поиска.
• Использование логических операторов: Для сложных запросов можно использовать операторы AND, OR и NOT. Например, поиск объектов, которые находятся на слое «Основной» и являются линиями, можно настроить так: «слой = Основной AND тип объекта = Линия».

Дополнительные советы:

• Если у вас есть стандартные наборы слоев и типов объектов, создайте шаблоны фильтров, чтобы не настраивать их заново каждый раз.
• Используйте фильтры в сочетании с другими параметрами поиска, такими как координаты или размеры объектов, чтобы сделать поиск еще более точным.
• Регулярно обновляйте списки слоев и типов объектов в проекте, чтобы избежать поиска по устаревшим данным.

Таким образом, правильная настройка фильтров поиска по слоям и типам объектов позволяет эффективно работать в AutoCAD, значительно ускоряя процесс и минимизируя количество ошибок.

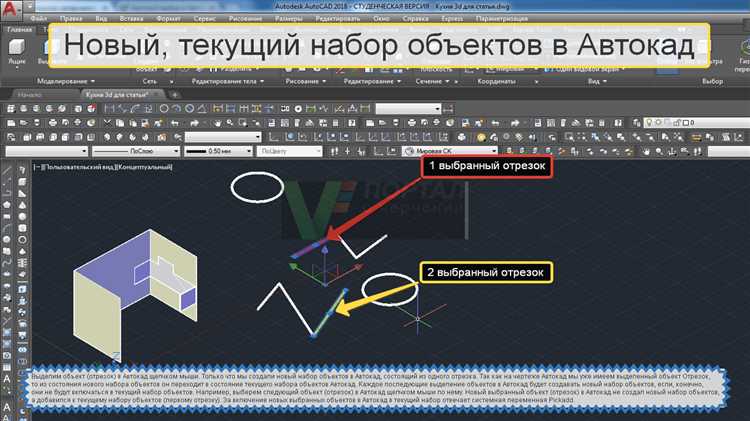

Применение инструментов выделения и подсветки для локализации

Автокад предоставляет мощные инструменты для локализации объектов на чертеже, что существенно сокращает время на поиск и улучшает точность работы. Использование инструментов выделения и подсветки помогает минимизировать ошибки, особенно в сложных проектах с множеством элементов.

Для эффективной локализации объектов в Автокаде необходимо активно применять команды «Выделить все» и «Выделить объекты». Эти инструменты позволяют не только быстро найти нужный элемент, но и избежать случайного выбора лишних объектов. При этом важно настроить фильтры выделения по типу объектов или их слоям, что ускоряет поиск в больших чертежах.

Инструмент «Подсветка» помогает выделить объекты на экране, изменяя их цвет или линию, что особенно полезно при работе с несколькими объектами, расположенными рядом. Для этого достаточно активировать функцию подсветки в свойствах объекта или через контекстное меню. Подсветка улучшает восприятие и помогает избежать ошибок при редактировании или перемещении объектов.

В случае, если нужно найти объект в сложной структуре, можно использовать команду «Найти» (CTRL+F), которая позволяет искать объекты по их имени, типу или другим атрибутам. Это решение идеально подходит для работы с библиотеками или многослойными чертежами, где вручную найти элемент становится трудным.

Еще одним важным инструментом является использование слоев для группировки объектов. При работе с активированными слоями можно быстрее локализовать группу элементов, отключив остальные слои. Визуальное разделение объектов по слоям помогает быстрее ориентироваться в проекте, сокращая время на поиск и ошибочные действия.

Для повышения точности и предотвращения ошибок стоит комбинировать инструменты выделения с командой «Изоляция», которая временно скрывает все объекты, кроме выбранных. Это позволяет сосредоточиться на нужном элементе, не отвлекаясь на другие объекты в проекте.

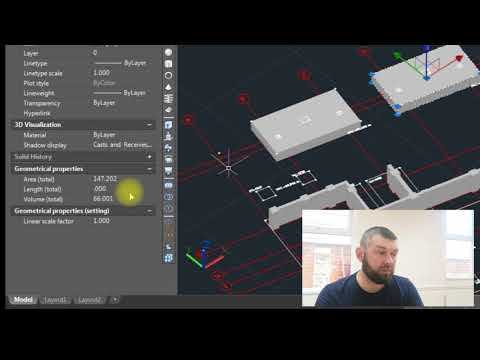

Проверка координат объектов через команду «Свойства»

Для точной проверки координат объектов в AutoCAD используйте команду «Свойства». Она позволяет быстро получать информацию о расположении объектов в чертеже без необходимости вручную измерять расстояния или ориентироваться по сетке.

Чтобы использовать эту команду, выполните следующие шаги:

1. Выберите объект, координаты которого нужно проверить.
2. Введите команду PROPERTIES или нажмите комбинацию клавиш Ctrl + 1, чтобы открыть панель «Свойства».
3. В открывшейся панели найдите раздел «Геометрия». Здесь отображаются данные о положении объекта относительно начальной точки системы координат (0,0).
4. Для 2D-объектов будут указаны координаты точек привязки, таких как начальная и конечная точка линии, центр окружности и т.д.
5. Для 3D-объектов, кроме координат, можно найти также данные о высоте и угле наклона объекта в пространстве.

Если объект имеет несколько частей или привязок, вы можете получить отдельную информацию для каждой из них. Важно, что панель «Свойства» отображает точные значения координат, что позволяет избегать ошибок при манипуляциях с объектами.

В случае работы с масштабами и блоками, проверяйте локальные координаты, так как они могут отличаться от глобальных в зависимости от положения блока в пространстве чертежа.

Этот инструмент позволяет не только проверить текущие координаты объектов, но и изменить их, если это необходимо, прямо в панели свойств.

Использование окна «Навигация» для быстрых переходов

Первый шаг – открыть окно «Навигация». Это можно сделать через вкладку «Вид» на ленте инструментов или использовать команду «NAVSWHEEL» в командной строке. После активации окна, оно отображает список всех объектов, видимых в текущем чертеже, что позволяет быстро находить нужный элемент.

Для поиска объекта в чертеже откройте панель «Навигация» и используйте функцию поиска, введя название или тип объекта. Например, можно искать по слоям, именам блоков или типам линий. Рекомендуется точно указать параметры для минимизации количества найденных элементов.

Также полезной функцией является использование вкладки «История» в окне «Навигация». Это позволяет вернуться к недавно посещаемым областям чертежа, что особенно удобно при работе с большими проектами. Каждый переход сохраняется в списке, и вы можете быстро переключаться между важными точками.

Дополнительно, для ускорения навигации можно настроить отображение только определенных типов объектов, скрывая те, которые не нужны в данный момент. Это освобождает рабочее пространство и ускоряет поиск.

Если в проекте используется несколько видов (например, план и разрез), окно «Навигация» позволяет оперативно переключаться между ними, не выходя из текущего рабочего процесса. Это особенно важно для больших проектов с множеством различных видов и слоев.

Как избежать ошибок при выборе объектов с одинаковыми именами

При работе с объектами в AutoCAD часто возникают проблемы при выборе элементов с одинаковыми именами. В таких ситуациях важно правильно настроить параметры и использовать функции программы, чтобы избежать ошибок и ускорить процесс работы.

Вот несколько рекомендаций, которые помогут избежать ошибок при выборе объектов с одинаковыми именами:

• Используйте слои для группировки объектов. Создание слоев для различных типов объектов (например, слои для стен, окон, дверей) поможет вам разделить объекты с одинаковыми именами, а также упростит их выбор в будущем.
• Применяйте уникальные префиксы к именам объектов. Добавление префикса (например, «door_» для дверей или «window_» для окон) позволит избежать путаницы и гарантировать, что вы выберете нужный объект, даже если имена объектов совпадают.
• Используйте фильтры выбора. Функция фильтрации позволяет выбирать объекты по определённым характеристикам, таким как слой, тип объекта или его свойства. Это позволит точнее выбирать объекты с одинаковыми именами, исключая лишние элементы.
• Применяйте блоки и атрибуты. Когда объекты имеют одинаковые имена, использование блоков с атрибутами может помочь различить их. Атрибуты можно назначать уникальные значения, что облегчит выбор объекта в дальнейшем.
• Проверьте настройки выбора в параметрах. В AutoCAD можно настроить параметры выбора, такие как «Объекты с одинаковыми именами» или «Выбор по типу». Эти параметры могут существенно улучшить точность выбора, если объекты имеют одинаковые имена.
• Используйте команду SELECTSIMILAR. Эта команда позволяет выбрать объекты, схожие по определённым параметрам (например, по типу или слою), что особенно полезно, когда необходимо выбрать несколько объектов с одинаковыми именами, но разными характеристиками.

Следуя этим рекомендациям, можно существенно снизить вероятность ошибок при работе с объектами с одинаковыми именами в AutoCAD и повысить эффективность работы.

Использование внешних ссылок и блоков для упрощения поиска

Для повышения эффективности поиска объектов в чертежах AutoCAD можно использовать внешние ссылки и блоки. Это позволяет не только структурировать проект, но и ускорить навигацию по сложным файлам.

Внешние ссылки (Xrefs) позволяют подключать внешние файлы чертежей к основному проекту. Это значительно уменьшает размер основного файла и упрощает управление данными. При правильной настройке, внешние ссылки позволяют быстро обновлять элементы, не внося изменений в основной файл, и одновременно поддерживать актуальность проекта. Важно следить за правильной настройкой путей к этим файлам, чтобы избежать ошибок при их открытии.

Как правильно работать с внешними ссылками:

• Используйте относительные пути для обеспечения совместимости при переносе файлов.
• Организуйте структуру папок таким образом, чтобы все Xrefs находились в одной папке или рядом, что упростит их поиск и редактирование.
• Регулярно проверяйте статус Xrefs, чтобы избежать несоответствия версий при открытии чертежей.

Блоки в AutoCAD – это группировка объектов, которые можно использовать многократно, что ускоряет поиск и редактирование элементов. Каждый блок можно добавить в чертеж, используя команду INSERT, а затем перемещать и копировать по мере необходимости. Важно, чтобы блоки были правильно организованы и именованы, так как это позволяет быстро находить нужный объект, не тратя время на просмотр всех элементов чертежа.

Рекомендации по работе с блоками:

• Используйте логичную систему именования блоков, например, по типу объекта или по его назначению.
• Создавайте библиотеки блоков для быстрого доступа к часто используемым объектам.
• Для больших проектов стоит использовать блоки с атрибутами, что позволяет добавить дополнительные данные (например, размеры, материал или спецификацию), которые можно искать и фильтровать.

Использование внешних ссылок и блоков в сочетании с хорошей организацией данных позволяет не только минимизировать ошибки, но и существенно ускорить работу в AutoCAD, обеспечив удобный доступ к необходимым объектам.

Вопрос-ответ:

Как найти объект в AutoCAD, если я не знаю точного местоположения?

Если вы не знаете точного местоположения объекта в AutoCAD, используйте команду «Find» (Найти) или инструмент поиска объектов. Введите имя объекта или его часть в поле поиска, чтобы найти его в чертеже. Также вы можете воспользоваться инструментом «Zoom Extents» для увеличения масштаба, чтобы увидеть весь чертеж, и искать объект вручную, ориентируясь на его визуальное положение.

Что делать, если объект исчез с экрана, и я не могу его найти?

Если объект исчез с экрана в AutoCAD, скорее всего, его координаты выходят за пределы видимой области. Используйте команду «Zoom Extents» или «Zoom All», чтобы автоматически настроить отображение всех объектов на чертеже. Также попробуйте использовать команду «PAN» (Перемещение), чтобы изменить область просмотра, и ищите объект в другой части рабочего пространства.

Как избежать ошибок при поиске объекта в AutoCAD?

Для предотвращения ошибок при поиске объектов в AutoCAD важно использовать точные и четкие имена объектов, а также корректно настраивать слои. Убедитесь, что вы не скрыли нужный слой, и проверьте, что объект не находится на замороженном слое. Также, чтобы избежать путаницы, используйте фильтры и свойства объектов для более точного поиска.

Как искать объекты по атрибутам в AutoCAD?

Для поиска объектов по атрибутам в AutoCAD можно использовать команду «QSELECT». Эта команда позволяет выбрать объекты по различным характеристикам, таким как слой, тип, цвет или любые другие свойства. В окне выбора можно настроить фильтрацию объектов, что значительно ускорит поиск.

Почему поиск объектов в AutoCAD иногда не работает правильно?

Поиск объектов в AutoCAD может не работать должным образом по нескольким причинам. Возможно, объекты находятся на скрытых или замороженных слоях, которые не отображаются в процессе поиска. Также могут быть проблемы с настройками масштаба или с повреждением чертежа. Чтобы избежать таких ситуаций, рекомендуется регулярно проверять настройки слоев и использовать команды для очистки чертежа.

Как правильно использовать команды поиска в Автокаде для точного нахождения объектов?

В Автокаде для поиска объектов без ошибок можно воспользоваться командой «QSELECT» (быстрый выбор). Она позволяет выбрать объекты по различным критериям, таким как тип, слой, цвет и другие параметры. После активации команды откроется окно, где нужно указать условия для фильтрации. Это очень удобно, когда нужно найти определенные элементы среди большого количества объектов. Также полезно использовать фильтры в окне «Поиск объектов», чтобы уточнить, что именно вы хотите найти, будь то блоки, линии или другие элементы чертежа.

Какие дополнительные инструменты помогают при поиске объектов в сложных чертежах в Автокаде?

Если чертеж сложный и содержит множество объектов, важно использовать инструменты, которые упрощают поиск и выбор. Одним из таких инструментов является «FIND» (Найти). Эта команда позволяет искать не только объекты, но и текстовые строки, блоки, а также другие элементы, включая атрибуты. При этом можно настроить поиск по определенным слоям или типам объектов. Также для работы с большими чертежами можно использовать управление слоями, чтобы скрывать ненужные элементы и сосредоточиться на поиске нужных объектов. Важно следить за настройками видимости, чтобы не пропустить нужные объекты, особенно при работе с комплексными проектами.
