Как нарисовать горизонтали в автокаде

Горизонтали в Автокаде – это важный элемент при создании чертежей, особенно в геодезии и строительстве. Они помогают обозначать изменения высот на местности или объекте, что особенно актуально для проектирования ландшафтных объектов и инженерных сооружений. В Автокаде существует несколько способов создания горизонталей, каждый из которых подходит для определённых условий и требований проекта.

Для создания горизонталей часто используется команда HATCH (штриховка), которая позволяет задать нужный масштаб и стиль для линий, а также точно следовать заданному контурному рисунку. Однако для того, чтобы горизонтали имели корректную форму и размер, важно сначала правильно настроить параметры слоёв и использовать команду EXTRUDE или POLYLINE для построения основных контуров рельефа.

Одним из ключевых аспектов является выбор правильного масштаба горизонталей. Для этого следует использовать функцию DIMSTYLE для установки точности измерений, а также работать с инструментами измерения расстояний, чтобы корректно отразить высотные отметки на чертеже. Правильная настройка слоёв и типов линий значительно упростит дальнейшую работу с горизонталями, особенно если проект включает множество уровней и вариаций.

Следующим шагом является применение команд для контурных линий, таких как PLINE, что позволяет создавать непрерывные линии с точными точками поворота. Это важно для того, чтобы горизонтали не только точно отражали высотные изменения, но и визуально были читаемы и не перегружали чертёж. Подобный подход значительно улучшает восприятие сложных рельефов в проекте и упрощает работу с другими участниками проектирования.

Настройка системы координат для рисования горизонталей

Для точного рисования горизонталей в AutoCAD важно правильно настроить систему координат, чтобы обеспечить правильное отображение и точность работы с контурными линиями. Система координат влияет на отображение объектов, их привязку и точность расчетов, особенно при работе с рельефами и топографическими картами.

Основные шаги для настройки системы координат в AutoCAD:

1. Выбор подходящей системы координат: В AutoCAD существует несколько типов систем координат, включая абсолютную и относительную. Для работы с горизонталями лучше всего использовать абсолютные координаты для точности и корректности отображения. Убедитесь, что ваша рабочая область соответствует масштабам карты или проекта.
2. Установка начальной точки отсчета: Перед рисованием горизонталей задайте исходную точку (0,0). Это критически важно для точности всех последующих вычислений. Используйте команду UCS для переключения между различными системами координат.
3. Использование пользовательской системы координат (UCS): Если проект требует специфических ориентиров, создайте собственную систему координат. Это позволит вам лучше контролировать угол наклона плоскости и ориентировать элементы на нужные горизонтали.
4. Определение высоты для горизонталей: Используйте команду DDPTYPE для выбора типа точек и настройки высотных значений. Это поможет вам отобразить горизонтали на разных уровнях.
5. Привязка к точкам: Включите привязку к точкам с помощью команды OSNAP. Привязка позволит точно наносить горизонтали на проектируемую поверхность без ошибок при рисовании.

Не забывайте проверять координаты с помощью команды ID для точного контроля за расположением объектов и их высотой. При настройке системы координат также важно учитывать масштаб проекта, так как это влияет на корректное отображение горизонталей на чертежах.

После настройки системы координат можно безопасно переходить к рисованию горизонталей с уверенностью в точности всех данных.

Использование команды «Характеристики объекта» для работы с горизонталями

Для работы с горизонталями команда «Характеристики объекта» позволяет:

• Изменить тип линии: можно изменить тип отображения горизонтали, например, сделать её сплошной или пунктирной в зависимости от требований проекта.
• Корректировать координаты: через панель характеристик можно точно установить или изменить координаты начала и конца горизонтали для её точного позиционирования на чертеже.
• Настроить стиль отображения: в характеристиках можно настроить такие параметры, как цвет линии, её толщина и другие визуальные элементы, что улучшает восприятие чертежа.
• Анализировать параметры: в характеристиках отображаются данные о точных углах наклона, высотах и других значениях, что помогает в анализе рельефа или проектировании участка.

Для использования команды:

1. Выберите горизонталь, для которой нужно получить или изменить характеристики.
2. В командной строке введите «CHPROP» или используйте команду «Характеристики» в контекстном меню.
3. В появившемся окне можно выбрать нужные параметры для изменения или анализа.

Применение команды «Характеристики объекта» позволяет значительно ускорить процесс работы с горизонталями, обеспечивая точность и удобство при проектировании. Особенно это важно при работе с крупными проектами, где необходимо учитывать множество переменных и характеристик.

Рисование горизонтальных линий с помощью инструмента Polyline

Инструмент Polyline в AutoCAD позволяет рисовать линии с произвольной геометрией, включая горизонтальные отрезки. Для рисования горизонтальной линии с помощью Polyline выполните следующие шаги:

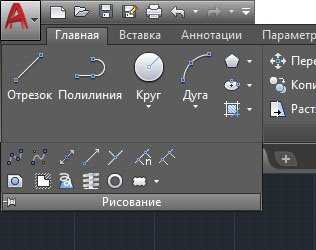

1. В командной строке введите команду PLINE или выберите инструмент Polyline на панели инструментов.

2. Щелкните в точке начала линии или введите координаты первой точки (например, 0,0 для начала координат).

3. Для создания горизонтальной линии введите значение по оси X. Например, если вы хотите нарисовать линию длиной 10 единиц, введите @10,0 и нажмите Enter. Это создаст горизонтальную линию на 10 единиц вправо по оси X.

4. Если нужно нарисовать несколько горизонтальных линий, продолжайте вводить координаты точек, сохраняя значение по оси Y равным 0, чтобы линии оставались горизонтальными. Например, команда @5,0 продолжит линию на 5 единиц вправо от последней точки.

5. Чтобы завершить команду, нажмите Enter или щелкните правой кнопкой мыши и выберите Закончить.

Для более точной настройки линии используйте параметры Osnap для привязки к существующим точкам или сетке. Это позволит точно задавать начало и конец горизонтальных отрезков.

Как задать правильные интервалы и масштабы для горизонталей

При проектировании в AutoCAD выбор правильных интервалов и масштабов для горизонталей критичен для точности чертежей. Важно учитывать, что интервалы должны соответствовать масштабу чертежа, а также особенностям рельефа местности.

Для правильного задания интервалов нужно сначала определить максимальную и минимальную высоту объекта. Далее следует выбрать такой интервал, который позволит отобразить все детали с нужной точностью. Например, для участка с небольшой перепадкой высот можно использовать интервал 0,5 м, а для более сложных рельефов – 1 м или 2 м.

Интервал горизонталей напрямую зависит от масштаба чертежа. Чем крупнее масштаб, тем меньшие интервалы можно использовать. На плане с масштабом 1:1000 можно задать интервал 1 м, а на чертеже с масштабом 1:2000 – 2 м. Если масштаб чертежа меньше, например, 1:5000, интервалы могут быть увеличены до 5 м или даже 10 м, в зависимости от ситуации.

При работе с горизонталями важно учитывать требования проекта. Например, для строительных проектов или ландшафтных планов могут быть установлены конкретные нормативы на интервалы горизонталей, которые нужно строго соблюдать. Если проект требует высокой точности, то интервалы должны быть минимальными, что увеличит количество горизонталей и позволит более детально отобразить рельеф.

Для заданных масштабов и интервалов также нужно корректно настроить отображение горизонталей в AutoCAD. Для этого откройте параметры стиля отображения линий, выберите нужную толщину и тип линии, а также настройте корректную видимость горизонталей в разных масштабах. Это гарантирует, что горизонтали будут видны и читаемы на всех уровнях увеличения.

Корректировка и уточнение горизонталей с помощью привязок и осей

Для корректной работы с горизонталями важно использовать привязки, которые обеспечивают точность на всех этапах рисования. Одна из самых популярных привязок – это «Привязка к точке». С помощью этой привязки можно точно зафиксировать точки пересечения горизонтали с другими элементами, что особенно важно при проектировании сложных ландшафтных и инфраструктурных объектов.

Привязка «На пересечении» поможет точно указывать точки пересечения горизонталей с другими объектами. Например, если нужно совместить несколько линий, эта привязка автоматически определяет их пересечение, что упрощает корректировку и уточнение линии горизонтали.

Использование осей также дает точный контроль над расположением горизонталей. Оси можно настроить как ориентиры для корректировки высот и расстояний между горизонтальными линиями. Чтобы использовать оси эффективно, настройте их так, чтобы они отображались параллельно горизонталям, и задавайте фиксированные значения для высотных отметок. Это поможет избежать ошибок при проектировании вертикальных и горизонтальных элементов.

Для уточнения линий можно использовать инструмент «Перемещение с привязкой», который позволяет перемещать элементы в нужное положение с точностью до миллиметра, учитывая привязку к указанным точкам или осям. Этот метод особенно полезен, когда необходимо точно выровнять горизонтали относительно других объектов проекта.

Наконец, не забывайте о функциях редактирования, таких как «Сдвиг» и «Копирование с привязкой», которые могут значительно упростить работу с горизонталями. Эти инструменты позволяют точно копировать или изменять положение горизонталей в пределах заданных координатных осей, что ускоряет процесс проектирования.

Объединение и группировка горизонталей для упрощения работы

Для эффективной работы с горизонталями в AutoCAD важно уметь правильно их объединять и группировать. Это не только ускоряет процесс проектирования, но и помогает избежать ошибок при изменении отдельных элементов чертежа.

Объединение горизонталей используется для соединения нескольких отдельных линий горизонталей в одну. Это особенно полезно при проектировании больших участков, когда требуется объединить небольшие фрагменты в одну сплошную кривую. Для этого в AutoCAD можно воспользоваться командой JOIN. Выделив несколько горизонталей, используйте команду, чтобы соединить их в одну непрерывную линию. Важно, чтобы участки линий пересекались или соприкасались, иначе объединение не состоится.
