Как нарисовать спираль в автокаде

В AutoCAD создание спирали – задача, которая требует точности и знания нескольких инструментов. В этой статье мы рассмотрим процесс построения спирали, начиная от базовых команд и заканчивая настройкой параметров для получения желаемого результата.

Для начала необходимо понимать, что в AutoCAD существуют несколько способов построить спираль. Один из самых простых методов – использование команды SPIRAL, которая позволяет задать параметры спирали, такие как радиус, шаг и угол наклона. Однако важно правильно настроить все параметры, чтобы спираль выглядела именно так, как вам нужно.

Первым шагом будет выбор центра спирали, который задается в командной строке. Вы можете использовать любую точку на чертеже в качестве центра, но обычно это пересечение координатных осей. После этого задайте начальный радиус спирали и угловой шаг. В зависимости от целей, можно варьировать параметры, чтобы добиться нужного эффекта. Например, если вам нужна спираль с одинаковым шагом, установите параметр Constant.

Следующий этап – это создание спирали с плавным переходом между каждым витком. Для этого необходимо учитывать плотность витков и расстояние между ними. Чтобы правильно настроить шаг спирали, используйте опцию Spacing, которая регулирует расстояние между витками, обеспечивая нужную структуру.

Для более сложных задач, таких как создание спирали с различным углом наклона или изменение размера витков по мере продвижения, вам понадобится использовать дополнительные параметры и функции AutoCAD. Такие настройки позволяют не только контролировать внешний вид спирали, но и точно определять её геометрические свойства, что особенно важно при проектировании сложных объектов.

Выбор типа спирали для проекта в AutoCAD

В AutoCAD существует несколько типов спиралей, каждый из которых подходит для различных типов проектов. При выборе типа спирали важно учитывать такие параметры, как шаг, направление и форма спирали, а также специфику её использования в проекте.

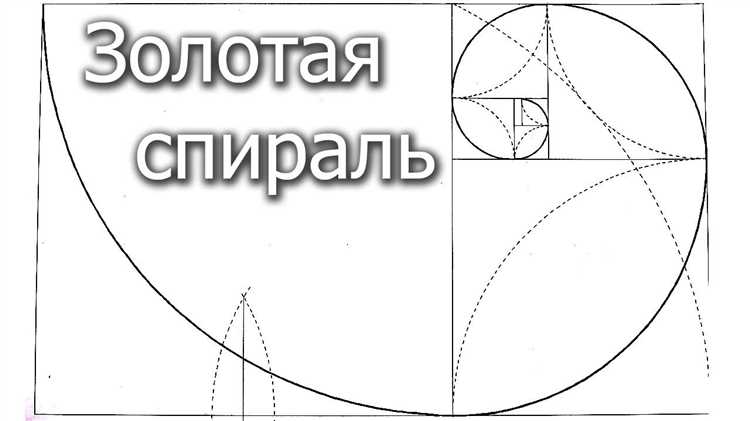

Наиболее часто в AutoCAD используются два типа спиралей: Archimedean (архимедова) и логарифмическая. Архимедова спираль характеризуется постоянным шагом между витками, что делает её подходящей для использования в механических, архитектурных и инженерных чертежах, где требуется равномерное распределение элементов вдоль спирали. Логарифмическая спираль имеет изменяющийся шаг между витками, что позволяет использовать её в проектах, где важно изменение плотности витков, например, в случае с вентиляционными системами или дизайном каких-либо декоративных элементов.

Для начала работы с спиралью в AutoCAD важно определить, какой тип подходит для вашего конкретного случая. Например, если задача – создать спираль с равномерным интервалом между витками, лучше выбрать архимедову спираль. Для более сложных форм, где требуется изменение расстояния между витками, лучше выбрать логарифмическую спираль.

Кроме того, важно учитывать, что в AutoCAD для каждой из этих спиралей можно настроить дополнительные параметры, такие как количество витков, угол подъёма и начальный радиус. Эти параметры позволяют получить точные результаты, соответствующие проектным требованиям.

Таким образом, правильный выбор типа спирали влияет на точность выполнения проекта и его визуальную составляющую. Тщательно продумайте, какой тип спирали вам нужен, прежде чем начинать рисовать её в AutoCAD, чтобы избежать ошибок и ускорить процесс проектирования.

Создание спирали с помощью команды «SPIRAL»

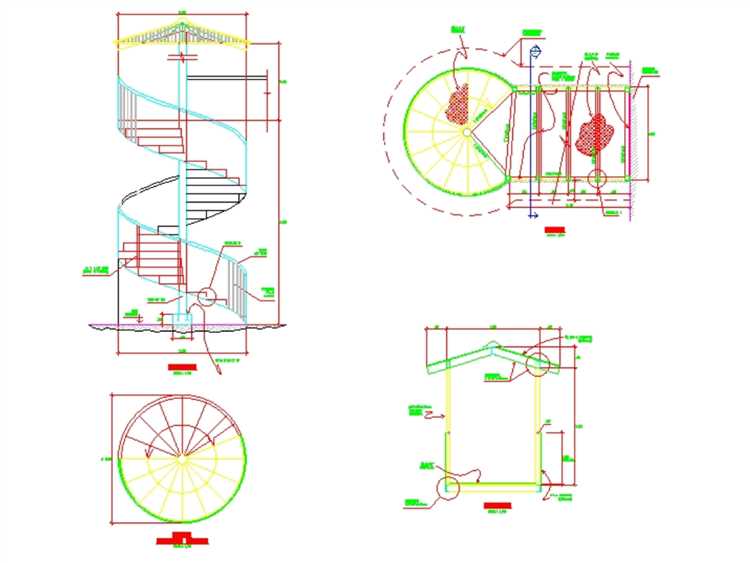

Команда «SPIRAL» в AutoCAD позволяет создавать спиральные линии, которые часто применяются для моделирования винтовых лестниц, пружин и других объектов с характерной закруткой. Спираль можно построить в двух направлениях: плоскую и 3D, с различными параметрами. Рассмотрим, как это сделать шаг за шагом.

Для начала, активируйте команду «SPIRAL» в командной строке или с помощью панели инструментов. Введя команду, AutoCAD предложит выбрать один из вариантов построения: спираль на основе радиуса, угла или высоты. Каждое из этих решений имеет свои особенности.

1. Спираль на основе радиуса и высоты

При выборе первого варианта вы задаете начальный и конечный радиус спирали, а также высоту, на которую она будет растягиваться. Команда запросит указание этих параметров:

• Начальный радиус – укажите значение радиуса на нижней части спирали.
• Конечный радиус – это радиус на верхней части спирали.
• Высота – общее вертикальное расстояние между началом и концом спирали.

Указав эти данные, AutoCAD автоматически сгенерирует спираль, которая плавно будет увеличиваться в радиусе и высоте от начальной точки до конечной.

2. Спираль на основе угла и высоты

Этот вариант более специфичен и используется для создания спиралей с заданным углом подъема. Здесь вам нужно задать:

• Начальный угол – угол наклона спирали в начале.
• Конечный угол – угол наклона на верхней точке.
• Высота – общий вертикальный размер спирали.

Этот метод позволяет точнее контролировать угол подъема спирали, что полезно при проектировании объектов, где важен угол наклона.

3. Спираль в 3D

Чтобы создать 3D-спираль, добавьте параметры для работы с высотой и направлением спирали в пространстве. Это позволяет создавать более сложные формы, такие как винтовые лестницы или винты.

Совет: Для точности в 3D-проектах всегда проверяйте начальный и конечный радиус, а также высоту спирали, чтобы избежать искажения объектов при их интеграции в модель.

Настройка параметров спирали: шаг, количество витков, радиус

Для точного создания спирали в AutoCAD необходимо задать несколько ключевых параметров: шаг, количество витков и радиус. Каждый из этих параметров влияет на форму и характеристики спирали, и их настройка зависит от задач, которые вы хотите решить.

Шаг – это расстояние между витками спирали по оси Z. Установка шага определяет, насколько «крутой» будет спираль: меньший шаг создаст более плавную спираль, а больший – более крутые витки. Чтобы изменить шаг, используйте команду SPIRAL, затем при вводе значения шага указывайте нужное расстояние. Например, для шага 5 единиц спираль будет подниматься на 5 единиц по оси Z за каждый виток.

Количество витков определяет, сколько раз спираль обернется вокруг своей оси. Важно учитывать, что это значение влияет на общую высоту спирали. Например, если вы зададите 3 витка при шаге 5 единиц, высота спирали будет составлять 15 единиц. Количество витков регулируется параметром «Количество витков» в команде SPIRAL, и его значение можно вводить вручную, например, 3 или 10.

Радиус спирали задает расстояние от оси вращения до внешней точки спирали. Это значение можно изменять для получения спирали с меньшим или большим диаметром. Радиус можно задать как фиксированное значение, так и использовать переменный радиус для более сложных форм. Используйте команду SPIRAL и укажите начальный и конечный радиус для получения желаемого эффекта. Например, для радиуса от 2 до 10 единиц спираль будет увеличиваться по мере подъема.

Точные настройки каждого параметра спирали зависят от того, как вы хотите использовать полученную модель: для проектирования технических объектов, декоративных элементов или других целей. Важно помнить, что эти параметры взаимосвязаны и изменение одного влияет на остальные, поэтому для достижения нужного результата рекомендуется экспериментировать с ними, комбинируя различные значения.

Как управлять направлением спирали в AutoCAD

В AutoCAD направление спирали можно контролировать с помощью параметра, определяющего, будет ли она вращаться по часовой стрелке или против часовой стрелки. Это влияет на визуальное восприятие объекта и на его использование в проектировании.

Чтобы изменить направление спирали, используйте параметр Clockwise (по часовой стрелке) или Counterclockwise (против часовой стрелки) при создании спирали. Направление определяется при вводе командной строки или через параметры инструментов рисования.

Если вы рисуете спираль с использованием команды SPIRAL, то на этапе ввода параметров вам будет предложено выбрать направление спирали. Введите C для создания спирали по часовой стрелке или CC для спирали против часовой стрелки.

Кроме того, если спираль уже создана и необходимо изменить её направление, можно воспользоваться командой Properties и изменить значение в поле Direction, где можно выбрать между Clockwise и Counterclockwise.

Для точной настройки спирали также можно использовать параметр Angle, который задает угол наклона витков, влияющий на общую форму и направление спирали. Меньшее значение угла создаст более плавный переход витков, а более высокое – более крутой подъём.

Не забывайте, что направление спирали имеет значение при создании 3D-моделей, особенно когда нужно учитывать вращение или симметрию объекта. Важно тщательно выбирать нужное направление в зависимости от целей проекта.

Использование спирали для создания 3D-объектов

Спираль в AutoCAD может быть полезным инструментом для создания сложных 3D-форм. Она позволяет не только построить геометрические элементы, но и контролировать их высоту, радиус и наклон. Применение спирали для создания 3D-объектов требует знаний специфичных команд и настроек, которые можно использовать для точной настройки формы объекта.

При работе со спиралью в 3D важно понимать ее роль в процессе моделирования. Она используется для построения объектов, таких как винтовые лестницы, трубы, колонны, а также сложные каркасные структуры.

• Создание 3D-спирали: Чтобы начать работу, используйте команду SPIRAL, которая позволяет создать спираль в 3D-пространстве. Важно выбрать подходящие параметры, такие как угол наклона и количество витков, чтобы добиться нужной формы.
• Настройка параметров: Для создания спирали задайте начальный и конечный радиус, а также шаг витков. Убедитесь, что правильно настроены параметры высоты и направления спирали, чтобы объект был визуально корректным.
• Использование спирали для моделирования объектов: После того как спираль создана, ее можно использовать для построения 3D-объектов. Например, создавая объёмную трубку, примените команду EXTRUDE для вытягивания спирального профиля вдоль оси Z. Это создаст винтовую форму с нужным диаметром и высотой.
• Работа с материалами: Спиральный объект можно легко текстурировать или добавлять материалы для создания более детализированного вида. Это особенно полезно для создания объектов, имитирующих реальные металлические или пластиковые формы.
• Команда LOFT для сглаживания спирали: Если вам нужно создать гладкие переходы между различными сечениями спирали, используйте команду LOFT. Это позволяет преобразовать спираль в гладкий 3D-объём с плавными переходами между секциями.

Работа с 3D-спиралью в AutoCAD открывает широкий спектр возможностей для создания объектов с криволинейными формами. Применение спирали позволяет значительно ускорить процесс моделирования и добиться высокоточных результатов, особенно для таких объектов, как винтовые механизмы и архитектурные детали.

Ошибки при рисовании спирали и способы их исправления

При создании спирали в AutoCAD пользователи часто сталкиваются с различными трудностями. Вот несколько распространенных ошибок и способы их исправления.

Ошибка 1: Неверные параметры спирали

Одной из частых проблем является некорректный ввод параметров спирали, таких как угол или шаг. Это может привести к несоответствию желаемому результату. Например, если угол витков слишком велик, спираль может «выходить» за пределы заданного диапазона. Чтобы исправить эту ошибку, убедитесь, что вы задаете правильные значения в диалоговом окне при создании спирали, а также контролируете шаг витков, чтобы соответствовать нужной геометрии.

Ошибка 2: Неверный центр спирали

Если центр спирали выбран неверно, то вся форма будет искривлена. Важно точно указать начальную точку, особенно если спираль должна быть размещена в определенной области чертежа. Используйте команду «Указать точку», чтобы точно определить центр спирали и избежать этого рода ошибок.

Ошибка 3: Несоответствие начального и конечного радиуса

Иногда радиус начального и конечного витка спирали не совпадает с требованиями. Это приводит к искажениям или некорректному виду спирали. Чтобы избежать этого, всегда проверяйте радиус каждого витка при создании спирали и корректируйте значения в параметрах.

Ошибка 4: Спираль с излишними витками

Часто происходит, что из-за неверных значений шагов или углов спираль строится с лишними витками. Чтобы исправить это, убедитесь, что правильно задали количество витков в параметрах и не допускаете изменений шагов, которые могут привести к дополнительным виткам. Используйте параметр «Количество витков» для точного контроля над числом витков.

Ошибка 5: Проблемы с отображением спирали в различных масштабах

При переходе на разные масштабы чертежа спираль может отображаться нечетко или быть слишком крупной/малой. Для решения этой проблемы важно использовать масштабируемые элементы чертежа и проверять отображение спирали в различных масштабах с помощью команды «Масштаб» и функции «Обновить вид».

Ошибка 6: Отсутствие симметрии

Нарисованная спираль может оказаться несимметричной, если параметры построения были введены с ошибками. Чтобы исправить эту ошибку, внимательно проверяйте равенство радиусов и шагов витков, а также используйте вспомогательные линии для визуальной проверки симметрии.

Вопрос-ответ:

Как создать спираль в AutoCAD?

Для того чтобы нарисовать спираль в AutoCAD, необходимо использовать команду «Спираль» (SPIRAL). Для этого в командной строке нужно ввести команду «SPIRAL», затем выбрать один из типов спирали (например, Архимедова или логарифмическая) и задать параметры: начальный радиус, конечный радиус и угол поворота. Важно правильно настроить шаг, который определяет изменение расстояния между витками. После этого спираль будет создана на основе введенных параметров.

Можно ли задать параметры спирали, чтобы она имела определенный угол наклона?

Да, в AutoCAD можно задать угол наклона спирали при помощи команды «SPIRAL». В процессе создания спирали, вы можете указать угол поворота между витками. Это позволит задать наклон, который будет изменяться по мере формирования спирали. Чтобы точно контролировать угол наклона, можно использовать параметры, такие как начальный и конечный радиус, а также шаг, который будет определять изменение наклона.

Как настроить шаг спирали в AutoCAD?

Шаг спирали в AutoCAD задается через параметр «Шаг» в команде «SPIRAL». Шаг определяет расстояние между соседними витками спирали. Чтобы настроить шаг, нужно ввести значение в командной строке после выбора типа спирали и задания радиусов. Меньшее значение шага приведет к более плотной спирали, а большее – к более широкому витку. Регулировка шага помогает добиться нужной плотности спирали для вашего проекта.

Можно ли изменить форму спирали после её создания?

После того как спираль создана в AutoCAD, изменить ее параметры можно с помощью редактирования. Например, можно изменить радиус, угол наклона или количество витков, используя команды изменения объектов, такие как «Масштаб», «Перемещение» или «Редактировать». Однако если требуется изменить изначальные параметры, такие как шаг или угол наклона, проще будет создать новую спираль с нужными настройками. В AutoCAD также можно использовать команду «Перерисовать» для редактирования уже созданных спиралей.

Как создать спираль с определенным количеством витков в AutoCAD?

Чтобы создать спираль с определенным количеством витков в AutoCAD, необходимо при запуске команды «SPIRAL» указать параметр «Количество витков». В процессе задания параметров спирали вы можете ввести точное количество витков, которые хотите получить. Это значение будет определять, сколько раз спираль обогнёт центральную ось, начиная от начального радиуса и заканчивая конечным радиусом. Также важно учитывать другие параметры, такие как шаг и угол наклона, которые могут влиять на внешний вид спирали.
