Поля в AutoCAD позволяют динамически отображать свойства объектов, значения системных переменных, атрибутов, а также данные из внешних источников. Однако без корректного обновления информация в полях может устаревать, особенно в сложных чертежах с большим количеством ссылок и блоков. Знание способов ручного и автоматического обновления полей критично для сохранения актуальности проектной документации.
Для ручного обновления достаточно использовать команду REGEN или сочетание клавиш Ctrl + A с последующим нажатием F9. Кроме того, можно вызвать контекстное меню поля и выбрать пункт Обновить поле. Этот способ удобен при необходимости частичного обновления, например, после редактирования атрибутов блоков.
Автоматическое обновление осуществляется при открытии файла, печати или регенерации экрана, в зависимости от настроек переменных FIELDEVAL и FIELDUPDATE. Значение переменной FIELDEVAL = 31 обеспечивает обновление во всех возможных ситуациях. Для более гибкой настройки можно задать числовое значение, включающее нужные флаги (1 – при сохранении, 2 – при открытии, 4 – при печати и т.д.).
Если поля не обновляются, несмотря на заданные параметры, необходимо проверить системную переменную UPDATEFIELD. При значении 0 автоматическое обновление отключено, и система игнорирует связанные события. Также важно учитывать, что некоторые поля, например связанные с внешними ссылками или данными из таблиц, требуют ручного вмешательства вне стандартных процедур обновления.
Оптимальная стратегия – комбинировать автоматические и ручные методы, используя сценарии или макросы на языке AutoLISP или с применением Sheet Set Manager для пакетного обновления полей в нескольких файлах. Это особенно актуально при работе над проектами, где информация из полей активно используется в штампах, спецификациях и заголовках листов.
Как вручную обновить поля в AutoCAD через команду REGEN
Команда REGEN в AutoCAD инициирует полную регенерацию чертежа, что позволяет обновить содержимое полей, связанных с системными переменными, данными объектов и параметрами чертежа. Это особенно полезно после внесения изменений, которые не отразились автоматически в полях.
Чтобы обновить поля вручную, активируйте командную строку и введите REGEN, затем нажмите Enter. AutoCAD выполнит пересчет всех зависимостей и заново отрисует графику, включая содержимое всех полей. При этом обновляются такие элементы, как номера листов, значения атрибутов, ссылки на внешние данные, если они заданы через поля.
Применение команды UPDATEFIELD для обновления отдельных полей
Команда UPDATEFIELD позволяет обновлять конкретные поля, не затрагивая остальные элементы чертежа. Это удобно при работе с большими проектами, где массовое обновление всех полей с помощью REGEN или UPDATEALLFIELDS может замедлить производительность.
Чтобы использовать команду, выделите нужное поле с помощью курсора, затем в командной строке введите UPDATEFIELD и нажмите Enter. AutoCAD обновит только выбранный элемент, учитывая текущие параметры и привязки, например ссылки на атрибуты блоков, свойства объектов или системные переменные.
Команда особенно полезна при редактировании штампов, спецификаций или полей, связанных с пользовательскими свойствами чертежа. Например, при изменении значения в пользовательском параметре SheetNumber, достаточно обновить только соответствующее поле, без повторного пересчета всех значений на листе.
Для повышения точности рекомендуется предварительно проверить, что поле не заблокировано и связано с актуальными данными. Также следует убедиться, что переменная FIELDEVAL не отключает автоматическое обновление полей, иначе эффект команды будет временным.

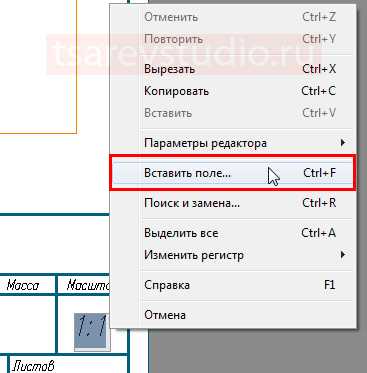

Команда UPDATEFIELD доступна как из командной строки, так и через контекстное меню по правому клику на поле. Это ускоряет доступ к функции при массовом редактировании в интерактивном режиме.
Настройка автоматического обновления полей при печати
AutoCAD по умолчанию не обновляет поля перед печатью, что может привести к устаревшим данным на чертежах. Чтобы устранить это, необходимо изменить системную переменную FIELDUPDATE. Установите её значение в 1, чтобы поля обновлялись автоматически при запуске команды печати.
Откройте командную строку и введите FIELDUPDATE, затем нажмите Enter. Введите значение 1 и подтвердите нажатием Enter. Это обеспечит обновление всех полей перед печатью через команды PLOT или PRINT.
Для работы функции обновления важно, чтобы в полях использовались поддерживаемые коды (например, %<\Field...), и они были корректно вставлены через диалог вставки поля. Автоматическое обновление не применяется к полям, вставленным как обычный текст без ссылок на параметры чертежа.
Если используется пакетная печать через Sheet Set Manager, убедитесь, что в параметрах листов активирована опция «Update Fields». Это позволяет синхронизировать данные, такие как номер листа, название, дата и другие метаданные, при каждой печати комплекта.
Для комплексных проектов рекомендуется создавать скрипт, вызывающий команду REGEN перед каждой печатью. Это обеспечивает принудительное обновление графических данных и связанных с ними полей, особенно при использовании внешних ссылок (XREF).
Особенности обновления полей в блоках и внешних ссылках
Поля, встроенные в блоки, не обновляются автоматически при вставке блока в чертёж. Для их обновления необходимо вручную применить команду UPDATEFIELD или вызвать регенерацию с помощью REGEN. Это касается, в частности, полей, связанных с атрибутами, например, отображающих путь к файлу, имя листа или текущую дату.
Если блок содержит поля, зависящие от внешних данных (например, системных переменных или пользовательских свойств), при копировании такого блока в другой чертёж значения полей могут стать некорректными. Чтобы сохранить актуальность данных, желательно использовать поля, привязанные к параметрам текущего чертежа, а не внешним переменным.
Во внешних ссылках (Xref) поля обновляются только в исходном файле. Если файл подключён как внешняя ссылка, поля внутри него не реагируют на обновление в основном чертеже. Для отображения актуальных данных необходимо открыть исходный файл Xref, выполнить обновление полей и сохранить изменения.
После изменения внешней ссылки или параметров полей внутри неё, основной чертёж должен быть обновлён командой XREF с последующим обновлением экрана (REGEN), чтобы отразить актуальные данные. При работе с вложенными Xref обновление полей может потребовать открытия каждой вложенной ссылки отдельно.
Рекомендуется избегать использования полей в атрибутах блоков, вставляемых во внешние ссылки, если их значения должны отображаться динамически. Альтернатива – использовать аннотативные объекты и стандартные подписи без привязки к полям внутри Xref.
Как обновлять поля при открытии или сохранении чертежа
AutoCAD не обновляет поля автоматически при каждом открытии или сохранении файла, если это не настроено вручную. Чтобы обеспечить актуальность данных, необходимо включить соответствующие параметры или использовать скрипты.
Для автоматического обновления при открытии активируйте системную переменную FIELDUPDATE. Значение 1 заставит AutoCAD обновлять только видимые поля, значение 2 – все, включая вложенные в блоки и аннотативные объекты. Установите FIELDUPDATE = 2 через командную строку.
Обновление при сохранении обеспечивается переменной SAVEFIDELITY. При включённой опции (значение 1) сохраняется совместимость с другими версиями, но поля могут не обновляться. Для корректной работы используйте команду UPDATEFIELD перед сохранением.
Чтобы автоматизировать процесс, создайте макрос или скрипт, вызывающий команду UPDATEFIELD при сохранении. Для этого откройте редактор Visual LISP и вставьте следующий код:
(defun-q save-with-fields ()
(command "._UPDATEFIELD")
(command "._QSAVE"))
Назначьте эту функцию на кнопку или сочетание клавиш, чтобы всегда выполнять обновление перед сохранением.
В сетевых средах рекомендуется использовать событие «On Open» через редактор сценариев AutoCAD. Пример скрипта на AutoLISP:
(defun S::STARTUP ()
(command "._UPDATEFIELD"))
Этот код автоматически обновит все поля при каждом открытии чертежа, исключая необходимость ручных действий.
Проблемы с обновлением полей и способы их устранения
Обновление полей в AutoCAD часто вызывает трудности, даже несмотря на наличие автоматических механизмов. Наиболее распространённые проблемы и методы их решения включают в себя следующие ситуации:
- Невозможность обновления полей при изменении данных: Это может произойти, если поля не настроены на автоматическое обновление. Рекомендуется проверить параметры поля и активировать функцию автоматического обновления в настройках.
- Ошибки в расчетах полей: Иногда поля, такие как расчет площади или объема, могут не обновляться после изменений в геометрии. Чтобы устранить ошибку, необходимо выполнить команду
REGENили вручную обновить поле, используя командуFIELD. - Поле не отображает актуальные данные: Это может быть связано с устаревшими или некорректно введёнными ссылками на объекты. Важно пересмотреть настройки поля и убедиться, что все источники данных правильно подключены и не содержат ошибок.
- Проблемы с отображением в плане: Иногда поля могут не отображаться или отображаться некорректно в специфичных видах. Проверьте настройки отображения и масштабирование видов, а также убедитесь, что поля не скрыты слоем, который может быть отключен или не виден в текущем представлении.
- Автоматическое обновление не работает в многокористочной среде: В многокористочных проектах поля могут не обновляться, если файл открыт на нескольких устройствах одновременно. Чтобы избежать этой проблемы, всегда синхронизируйте изменения через облачные сервисы или локальные сети, избегая конфликтов данных.
- Зависание при обновлении полей: Иногда AutoCAD может «зависать» при массовом обновлении полей, особенно если проект большой. В таких случаях рекомендуется обновлять поля частями, а также отключать неактуальные слои, чтобы уменьшить нагрузку на систему.
Для предотвращения этих проблем важно регулярно проверять состояние полей, использовать автоматическое обновление там, где это возможно, и следить за корректностью ввода данных. Устранение проблем с полями требует системного подхода и своевременной диагностики источников ошибок.
Вопрос-ответ:
Как обновить поля в AutoCAD вручную?
Для того чтобы обновить поля вручную в AutoCAD, нужно использовать команду «UPDATEFIELD». Она обновляет все поля в чертеже. Чтобы обновить поле, достаточно щелкнуть по нему правой кнопкой мыши и выбрать «Обновить». Также можно воспользоваться командой «FIELD» для добавления новых полей, которые будут динамично обновляться при изменении исходных данных.
Можно ли обновить все поля в AutoCAD автоматически при изменении исходных данных?
Да, AutoCAD позволяет настроить автоматическое обновление полей. Чтобы это работало, необходимо убедиться, что для каждого поля включена опция автоматического обновления. Это можно сделать через диалоговое окно свойств поля, где можно активировать обновление при изменении данных. Однако, если AutoCAD не обновляет поля автоматически, стоит проверить настройки программы или вручную обновить поля через команду «UPDATEFIELD».
Что делать, если поля в AutoCAD не обновляются автоматически?
Если поля не обновляются автоматически в AutoCAD, сначала проверьте настройки программы. Возможно, для полей не активирована опция автоматического обновления. Вы можете вручную обновить поля с помощью команды «UPDATEFIELD» или щелкнув правой кнопкой мыши на поле и выбрав «Обновить». Также рекомендуется проверить, не установлены ли какие-либо ограничения или параметры, мешающие автоматическому обновлению.
Как обновить поля для всех объектов в чертеже одновременно?
Чтобы обновить все поля в чертеже одновременно, используйте команду «UPDATEFIELD». Она обновит все поля, которые находятся в документе, включая текстовые, размеры и другие объекты с полями. Чтобы выполнить это действие, откройте командную строку и введите команду «UPDATEFIELD». Все поля в чертеже будут обновлены, и данные, на которые они ссылаются, отобразятся в актуальной версии.
