Как обозначается бетон в автокаде

В системах автоматизированного проектирования, таких как AutoCAD, правильное обозначение бетона на чертежах имеет критическое значение для читаемости документации и точности строительства. Каждая марка бетона, его класс и условия применения должны быть зафиксированы согласно установленным стандартам, включая ГОСТ 21.501 и ГОСТ 2.307.

Для обозначения бетона на чертежах чаще всего используется комбинация буквенно-цифровых индексов, например: В25 (класс бетона по прочности на сжатие), М350 (марка по прочности), а также дополнительные характеристики: W6 (водонепроницаемость), F200 (морозостойкость). В AutoCAD такие обозначения размещаются в спецификациях и на видах конструкций, используя стандартные стили текста и блоки.

На практике рекомендуется использовать блоки с атрибутами для типовых элементов, что облегчает изменение марки бетона при корректировках проекта. Названия материалов также следует указывать в соответствии с шаблонами, используемыми в конкретной организации, с обязательной привязкой к классификатору строительных ресурсов (например, ОКПД2).

Ошибки в обозначении бетона могут привести к закупке неподходящего материала или неверной интерпретации проекта на стройплощадке. Поэтому важно проверять соответствие обозначений на чертежах действующим стандартам и использовать выверенные обозначения в блоках и выносных надписях. Автоматизация этих процессов через динамические блоки и поля AutoCAD значительно снижает вероятность ошибок.

Как вставить марку бетона с помощью текстового стиля

Для точного обозначения марки бетона на чертежах в AutoCAD рекомендуется использовать текстовые стили, соответствующие требованиям СПДС. Это обеспечивает читаемость и соответствие стандартам оформления.

1. Откройте панель «Аннотации» и выберите инструмент «Многострочный текст» (MText).
2. Создайте новый текстовый стиль: введите команду STYLE в командной строке и нажмите Enter.
3. В открывшемся окне задайте имя нового стиля, например, BetonMark, и выберите шрифт GOST Type A или аналогичный по ГОСТ.
4. Установите высоту текста: для основной надписи – 2.5 мм, для вспомогательной – 1.8 мм.
5. Выберите выравнивание по левому верхнему углу для стандартного размещения в зоне спецификации или у элемента конструкции.
6. Закройте диалоговое окно, выбрав новый стиль по умолчанию.
7. На чертеже активируйте инструмент MText и введите обозначение марки, например: Б25 W6 F150.
8. Разместите текст строго параллельно основным координатным осям – избегайте произвольного наклона.

Для групповых элементов используйте однородные текстовые блоки, оформленные через команду BLOCK, с префиксами марок и одинаковыми параметрами стиля.

• Используйте слой с названием Текст_Бетон с цветом, отличным от общестроительных надписей – например, синим или серым.
• Проверяйте масштаб аннотаций, чтобы текст оставался читаемым при печати в масштабе 1:100 или 1:50.

Сохраните шаблон чертежа с предустановленным стилем BetonMark, чтобы не создавать его повторно при следующем проекте.

Создание пользовательского обозначения бетона через блоки

Для создания уникального обозначения бетона в AutoCAD с использованием блоков, откройте палитру «Блоки» командой BLOCK или сочетанием клавиш B. В окне определения блока задайте имя, например BETON_M300, и укажите базовую точку привязки – желательно левый нижний угол символа.

На рабочем поле начертите обозначение бетона. Это может быть прямоугольник с надписью В25 или М300 внутри. Для текста используйте команду TEXT или MTEXT, выбрав шрифт и высоту, соответствующие требованиям ЕСКД. Оптимальная высота – от 2.5 до 5 мм на листе. Объедините графику и текст в блок через команду BLOCK, установив тип поведения «Аннотативный», чтобы обозначение масштабировалось вместе с чертежом.

Если нужно, чтобы пользователь мог выбирать марку бетона при вставке блока, добавьте атрибут. Запустите команду ATTDEF, задайте тег (например, MARKA), определите стандартное значение (М300) и отметьте «Аннотативность». Включите атрибут в блок при его создании.

Сохраните блок в палитру инструментов или в отдельный файл .dwg для повторного использования. Для вставки используйте команду INSERT. Чтобы обновить все вхождения блока с изменением марки, измените атрибут через BATTMAN или ATTEDIT.

Пользовательские блоки позволяют стандартизировать графическое обозначение бетона, ускоряя работу и обеспечивая единообразие на всех листах проекта.

Применение стандартов ГОСТ при обозначении бетона в AutoCAD

При оформлении чертежей в AutoCAD важно строго соблюдать требования действующих нормативов, в частности, стандартов ГОСТ. Для обозначения бетона применяются нормы ГОСТ 2.109–73, ГОСТ 21.101–2020 и ГОСТ 25192–2012, регламентирующие правила нанесения маркировок и технических характеристик материалов.

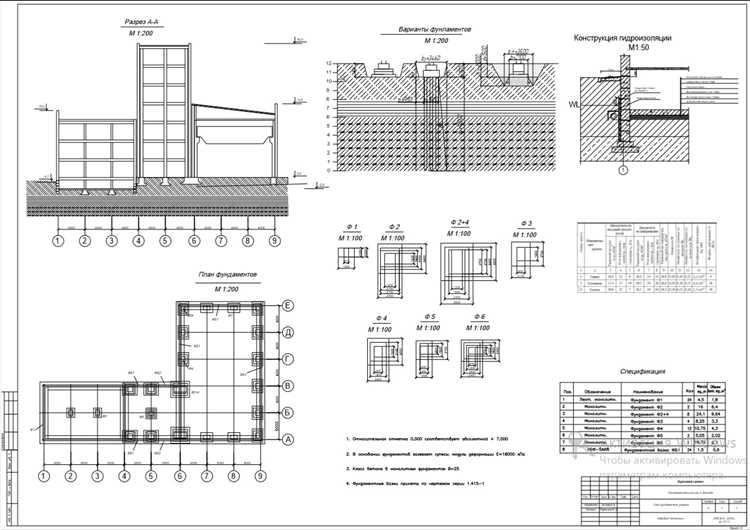

На чертежах марка бетона указывается в составе строительных элементов – например, фундамент Ф1 – бетон B25 W6 F150. В обозначении должны быть приведены:

1. Класс прочности по компрессии – обозначается через B, например, B30. Согласно ГОСТ 26633–2015, это обязательный параметр, определяющий несущую способность конструкции.

2. Морозостойкость – обозначается буквой F и числом циклов замораживания-оттаивания, например, F200. Указывается по ГОСТ 10060–2012.

3. Водонепроницаемость – через W, например, W8. Обязательна для конструкций, контактирующих с влагой. Регламентируется ГОСТ 12730.5–84.

Все параметры вводятся вручную в текстовые объекты или выноски. Использовать следует шрифт ГОСТ 2.304–81, чаще всего это ГОСТ type A (в AutoCAD – gtxt.shx или аналог). Размер шрифта зависит от масштаба чертежа, но не должен быть менее 2,5 мм на печати.

Рекомендуется применять единый стиль для всех обозначений с использованием именованных текстовых стилей (Text Style Manager), чтобы обеспечить единообразие по всему проекту.

Автоматизация через блоки с атрибутами или динамические блоки позволяет ускорить вставку стандартных обозначений, соответствующих ГОСТ. При этом значения параметров могут заполняться через диалог ввода, что снижает риск ошибок.

Контроль правильности оформления осуществляется на этапе экспертизы проектной документации. Несоблюдение требований ГОСТ к обозначению бетона может привести к возврату проекта на доработку.

Настройка слоёв для разных типов бетона в проекте

Для точной организации чертежей в AutoCAD создаются отдельные слои под каждый тип бетона. Названия слоёв должны быть информативными: например, BETON_B20, BETON_B25_МОРОЗОСТОЙКИЙ, BETON_B30_ГИДРОТЕХ. Использование префикса BETON_ облегчает фильтрацию и поиск.

Каждому слою присваивается уникальный цвет – это упрощает визуальное восприятие на чертеже. Например, слой BETON_B20 – серый (цвет 8), BETON_B25_МОРОЗОСТОЙКИЙ – голубой (цвет 151), BETON_B30_ГИДРОТЕХ – синий (цвет 5). Цвета не должны конфликтовать с фоновым цветом рабочего пространства.

Тип линий всех бетонных слоёв устанавливается сплошной (Continuous), толщина – 0.25 мм или иная по требованиям ГОСТ. Не рекомендуется использовать одинаковую толщину для слоёв с разной конструктивной ролью, если это противоречит стандарту предприятия.

Включите режим “Plot” только для активных слоёв, остальные слои с временными элементами (например, BETON_ВРЕМЕННЫЙ) должны быть отключены от печати. Это исключает ошибки на финальных чертежах.

Закрепите порядок отображения слоёв: конструкционный бетон выше вспомогательных элементов. Используйте блокировку слоёв после завершения редактирования, чтобы избежать случайных изменений.

Рекомендуется сохранить шаблон проекта с предустановленными слоями, чтобы обеспечить единообразие во всех разделах документации. Используйте менеджер слоёв (Layer Properties Manager) для экспорта настроек в формате .dws.

Автоматизация вставки обозначений бетона с помощью скриптов

Для ускорения проектирования в AutoCAD можно использовать сценарии (скрипты) на языке AutoLISP или встроенные команды через .scr-файлы. Они позволяют вставлять условные обозначения бетона в нужные места чертежа с минимальными действиями со стороны пользователя.

Пример AutoLISP-скрипта для вставки обозначения марки бетона:

(defun c:beton ()
(setq pt (getpoint "\nУкажите точку вставки: "))
(setq marka (getstring "\nВведите марку бетона (например, B25): "))
(command "text" pt 250 0 (strcat "Бетон " marka))
(princ)
)

После загрузки функции в AutoCAD (через команду APPLOAD) достаточно вызвать команду BETON в командной строке, указать точку и ввести нужную марку бетона. Размер текста и угол наклона можно изменить в теле скрипта.

Для массовой вставки обозначений полезно использовать .scr-файл. Пример простейшего скрипта:

TEXT 1000,2000 250 0 Бетон B30
TEXT 1500,2500 250 0 Бетон B25
TEXT 2000,3000 250 0 Бетон B20

Такой файл сохраняется с расширением .scr и запускается командой SCRIPT. Координаты, высота и текст задаются явно, что удобно при работе с повторяющимися конструкциями.

Для повышения гибкости рекомендуется подключать внешние текстовые файлы с марками бетона, используя AutoLISP-функции read-line и open, формируя вставку динамически. Это особенно эффективно при работе с шаблонными конструкциями и типовыми сериями.

При комплексной автоматизации также стоит использовать атрибуты блоков, которые позволяют изменять марки бетона без повторной вставки. Для этого создается блок с атрибутом, а изменение значений выполняется через ATTEDIT или AutoLISP.

Импорт обозначений бетона из шаблонов или других чертежей

Процесс импорта обозначений бетона в AutoCAD из шаблонов или других чертежей может значительно ускорить работу, особенно если проектировщик работает с несколькими документами или хочет стандартизировать оформление. Для этого существуют несколько эффективных методов, которые позволяют интегрировать элементы обозначений бетона без необходимости создавать их вручную.

Наиболее распространенные способы импорта обозначений бетона:

1. Использование блоков и атрибутов: Блоки в AutoCAD – это один из самых удобных способов повторного использования объектов. Блоки с обозначениями бетона можно создавать в одном чертеже и импортировать в другие проекты. Атрибуты, добавленные к блокам, помогут сохранить информацию о типе бетона, марке или других характеристиках.
2. Импорт через шаблоны чертежей: Если в проекте используются единые стандарты, то импорт шаблонов с уже заранее настроенными обозначениями бетона – это простой способ переноса всех необходимых элементов на новый чертеж. Шаблон может включать в себя не только обозначения бетона, но и другие стандартные элементы оформления.
3. Использование DWG-ссылок: В некоторых случаях более удобным может быть импорт ссылок на другие чертежи в формате DWG. Этот метод позволяет включать внешние файлы, в том числе с обозначениями бетона, в текущий проект без необходимости вносить изменения в сам файл. Внешние ссылки могут обновляться при изменении исходного чертежа.

При импорте важно учитывать несколько моментов:

• Совместимость версий: Перед импортом убедитесь, что версии файлов совпадают. Некоторые элементы, такие как специфические шрифты или символы, могут не поддерживаться в старых версиях AutoCAD.
• Проверка корректности масштаба: При импорте блоков и ссылок важно следить за тем, чтобы масштабы объектов были правильными. Несоответствие масштаба может привести к искажению обозначений или неверному отображению информации.
• Настройка параметров слоев: При импорте необходимо проверить слои, на которых находятся обозначения бетона. Если слои из исходного чертежа не соответствуют стандартам текущего проекта, потребуется их перенастроить.

Для обеспечения стабильной работы с импортированными обозначениями бетона полезно использовать команды AutoCAD, такие как «INSERT» для вставки блоков и «XREF» для работы с внешними ссылками. Также важно периодически обновлять шаблоны и блоки, чтобы они соответствовали актуальным проектным требованиям.

Вопрос-ответ:

Как правильно обозначать бетон на чертежах в AutoCAD?

Для обозначения бетона на чертежах в AutoCAD используют стандарты, установленные в строительных нормативных документах. Обычно применяется буквенно-цифровое обозначение, например, «Б25» или «М200», где цифры обозначают прочность материала. Также могут указываться особенности состава бетона, такие как классы по морозостойкости или водонепроницаемости. На чертежах это может быть указано в виде текста, с привязкой к соответствующим слоям.

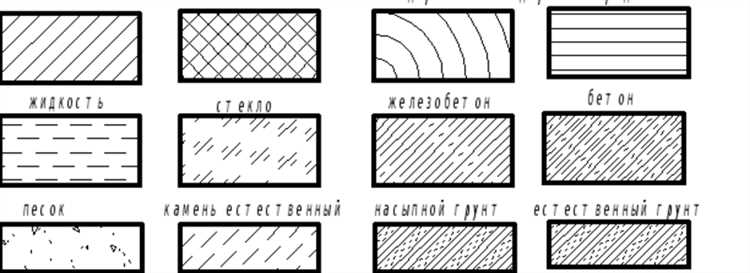

Какие графические элементы используются для обозначения бетона в AutoCAD?

На чертежах в AutoCAD бетон часто обозначают с помощью текстовых меток, а также с использованием специальных штампов, которые указывают на тип и марку бетона. В зависимости от региона или фирмы, могут использоваться разные методы, например, цветовая кодировка или дополнительные графические символы. Важно соблюдать стандартные символы, принятые в проектировании, чтобы не возникло путаницы при чтении чертежей.

Как правильно указать марку бетона на строительных чертежах в AutoCAD?

Для указания марки бетона на чертежах в AutoCAD рекомендуется использовать текстовые поля с кратким обозначением, например, «М300», где «М» – марка по прочности на сжатие, а цифры – это конкретное значение. Также важно указать дополнительные характеристики, такие как тип цемента, класс по морозостойкости или водонепроницаемости, если это имеет значение для проекта. Эти данные помогают в точности выполнить строительные работы в соответствии с проектом.

Можно ли на чертежах AutoCAD использовать собственные обозначения для бетона?

Да, в некоторых случаях возможно использование собственных обозначений для бетона, особенно если это необходимо для внутренней документации фирмы или проекта. Однако такие обозначения должны быть согласованы с нормами проектирования, чтобы избежать ошибок при реализации проекта. Важно, чтобы эти символы были понятны всем участникам процесса, включая строителей и проверяющих, и имели четкое соответствие с нормами.
