Как отключить аппаратное ускорение в autocad

Аппаратное ускорение в AutoCAD используется для повышения производительности за счёт задействования графического процессора. Однако в ряде случаев оно становится причиной графических сбоев, нестабильной работы интерфейса или снижения скорости отображения объектов при работе с большими чертежами. Особенно часто такие проблемы возникают на устаревших или несовместимых видеокартах.

Если в AutoCAD наблюдаются артефакты, мерцание, медленное перемещение объектов или задержки при масштабировании, одним из эффективных решений является отключение аппаратного ускорения. Это позволяет переключить рендеринг интерфейса и графики на программную обработку, что значительно стабилизирует поведение программы в проблемных конфигурациях оборудования.

Отключение аппаратного ускорения выполняется через команду GRAPHICSCONFIG. В открывшемся окне необходимо снять флажок «Аппаратное ускорение». Изменения вступают в силу сразу, без необходимости перезапуска. После отключения рекомендуется проверить работу программы на типичных задачах: редактирование, перемещение и масштабирование объектов. В большинстве случаев улучшение ощущается сразу.

Также важно проверить, активны ли функции «Гладкое отображение линий» и «Аппаратное сглаживание». Эти параметры могут вызывать задержки и нагрузку даже при отключённом основном ускорении. Их деактивация дополнительно снижает потребление ресурсов и помогает устранить визуальные дефекты.

Как определить, включено ли аппаратное ускорение в AutoCAD

Откройте командную строку AutoCAD и введите команду GRAPHICSCONFIG. В появившемся окне обратите внимание на параметр «Аппаратное ускорение» – если он включён, рядом будет отображаться статус «Вкл.», иначе – «Выкл.».

Альтернативный способ – команда _3DCONFIG. В открывшемся диалоговом окне перейдите во вкладку «Информация о производительности». Здесь отображается текущее состояние графической подсистемы, включая использование графического процессора.

Дополнительно можно ввести команду ABOUT, нажать «Информация о системе» и изучить раздел «Графическая система». Если в нём указано использование DirectX или другого графического API, а также имя видеокарты, аппаратное ускорение активно.

Для проверки через системные переменные используйте команду SETVAR и введите HARDWAREACCELERATION. Значение 1 означает включённое ускорение, 0 – отключённое.

Пошаговая инструкция по отключению аппаратного ускорения через интерфейс AutoCAD

1. Запустите AutoCAD и дождитесь полной загрузки интерфейса.

2. В командной строке введите GRAPHICSCONFIG и нажмите Enter.

3. В открывшемся окне «Графическая конфигурация» найдите раздел Аппаратное ускорение.

4. Если в настройках указано, что аппаратное ускорение включено, нажмите на переключатель Выключить.

5. Убедитесь, что в поле состояния отображается «Аппаратное ускорение: Выключено».

6. В нижней части окна нажмите кнопку Применить, затем Закрыть.

7. Чтобы изменения вступили в силу, перезапустите AutoCAD.

В таблице ниже указано, как выглядит состояние параметров до и после отключения аппаратного ускорения:

Проверить результат можно, снова введя GRAPHICSCONFIG и убедившись, что все параметры отображаются корректно.

Отключение аппаратного ускорения с помощью команды GRAPHICSCONFIG

Для управления аппаратным ускорением в AutoCAD используйте команду GRAPHICSCONFIG. В командной строке введите GRAPHICSCONFIG и нажмите Enter. Откроется диалоговое окно настроек графической системы.

В разделе Аппаратное ускорение снимите галочку с параметра Аппаратное ускорение, чтобы отключить использование GPU. После этого изменения вступят в силу сразу, перезапуск AutoCAD не требуется.

Если опция недоступна, проверьте, включён ли параметр Управление графикой и установлены ли актуальные драйверы видеокарты. Некорректные или устаревшие драйверы могут блокировать возможность управления ускорением.

Рекомендуется также отключить параметры гладкое отображение кривых и сглаживание линий в этом же окне, чтобы снизить нагрузку на графическую систему при работе с большими чертежами.

После внесения изменений нажмите ОК. Для диагностики текущего состояния графической системы введите команду 3DCONFIG и просмотрите активные параметры рендеринга.

Когда стоит отключать аппаратное ускорение: признаки и ситуации

Низкая производительность при работе с 2D-чертежами – если при прокрутке, масштабировании или перемещении простых 2D-объектов возникают рывки или задержки, несмотря на наличие современной видеокарты, это указывает на возможный конфликт между AutoCAD и драйверами GPU. В таких случаях отключение аппаратного ускорения может устранить торможение.

Артефакты отображения – появление мигающих элементов, черных прямоугольников, искаженных линий или других графических дефектов на экране часто связано с некорректной работой аппаратного рендеринга. Особенно это актуально после обновления драйвера видеокарты или перехода на новую версию AutoCAD.

Проблемы при работе с несколькими мониторами – при подключении второго экрана AutoCAD может начать неправильно отрисовывать интерфейс, «зависать» при перетаскивании окон, терять производительность. Если после отключения аппаратного ускорения ситуация улучшается, это подтверждает несовместимость с текущими графическими настройками.

Ошибка «Out of Memory» при работе с крупными файлами – несмотря на достаточный объем ОЗУ, AutoCAD может неэффективно использовать ресурсы из-за аппаратного ускорения, особенно на видеокартах с ограниченным объемом видеопамяти. Отключение функции позволяет перераспределить нагрузку в пользу центрального процессора и избежать аварийного завершения работы.

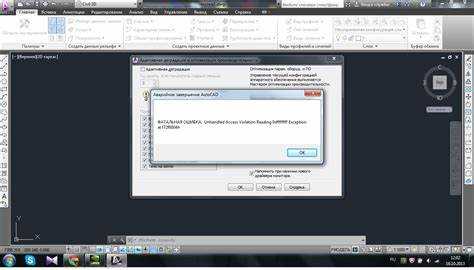

Падение стабильности при использовании нестандартных драйверов – если установлены модифицированные или устаревшие драйверы, аппаратное ускорение может вызывать сбои и вылеты. В таких случаях рекомендуется временно отключить ускорение до установки совместимых драйверов от производителя.

Влияние отключения аппаратного ускорения на отображение и производительность

Отключение аппаратного ускорения в AutoCAD приводит к передаче графической нагрузки с видеокарты на центральный процессор. Это снижает общую производительность при работе с 3D-моделями, особенно при активации визуальных стилей, таких как Realistic или Shaded with Edges. Визуализация становится менее плавной: при вращении, масштабировании и панорамировании модели могут наблюдаться рывки, задержки и снижение частоты кадров до 10–15 FPS, особенно на проектах с большим количеством полигонов.

В 2D-чертежах эффект менее заметен, но при использовании насыщенных аннотаций, градиентных заливок и внешних ссылок происходит замедление отклика команд Pan, Zoom и Regen. В системах с интегрированной графикой (например, Intel UHD) отключение аппаратного ускорения может привести к увеличению времени загрузки чертежей до 30%, а операции отрисовки отдельных элементов – до 2–3 секунд при каждом изменении вида.

Рекомендуется: сохранять аппаратное ускорение включённым на всех системах с поддерживаемыми графическими драйверами и видеокартами уровня NVIDIA Quadro или AMD Radeon Pro. Отключение допустимо только при диагностике графических артефактов или несовместимости, предварительно установив последние драйверы от производителя и проверив настройки в AutoCAD через команду GRAPHICSCONFIG.

Как восстановить настройки аппаратного ускорения после отключения

Если аппаратное ускорение было отключено в AutoCAD, и теперь необходимо вернуть настройки в исходное состояние, следуйте приведённым рекомендациям для восстановления его работы.

1. Проверка совместимости видеокарты. Убедитесь, что ваша видеокарта поддерживает аппаратное ускорение. Для этого ознакомьтесь с документацией устройства или посетите сайт производителя.
2. Включение аппаратного ускорения через параметры программы.
   • Откройте AutoCAD.
   • Перейдите в меню «Настройки» (команда OPTIONS).
   • Перейдите на вкладку System.
   • В разделе Performance убедитесь, что опция Hardware Acceleration установлена в активное положение.
3. Использование команды GRAPHICSCONFIG.
   • Введите команду GRAPHICSCONFIG в строке команд.
   • Откроется окно настроек графики. Убедитесь, что выбрано оптимальное значение для аппаратного ускорения.
   • Проверьте, активирована ли поддержка графической карты, и если нет, включите её.
4. Перезапуск AutoCAD. После восстановления параметров перезапустите программу, чтобы изменения вступили в силу.

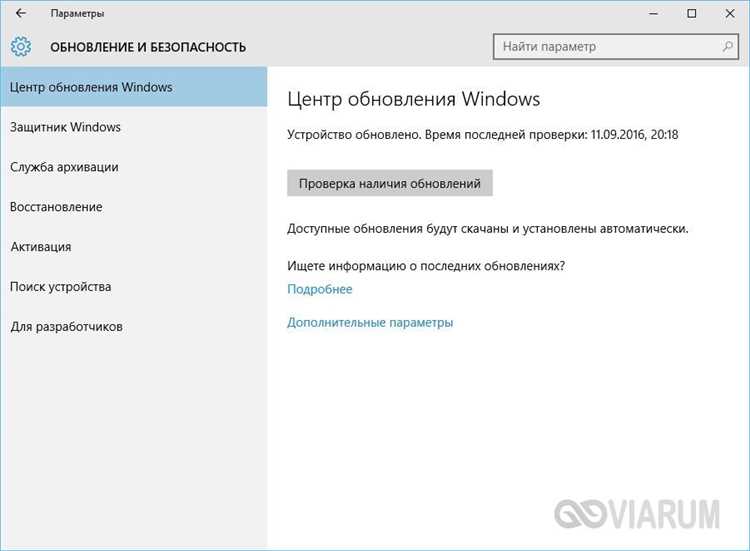

5. Обновление драйверов видеокарты. Иногда проблема с восстановлением ускорения может быть связана с устаревшими драйверами. Обновите их с официального сайта производителя видеокарты.

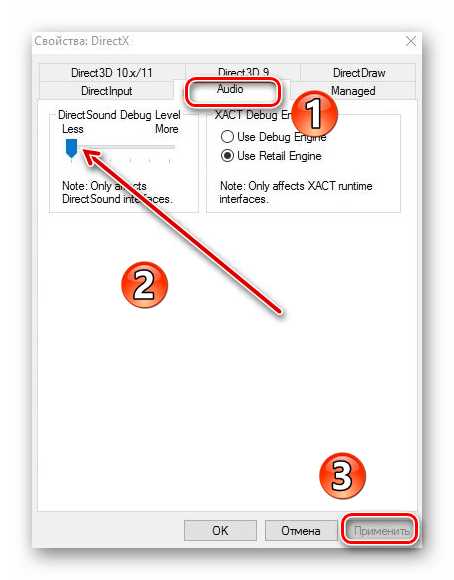

6. Проверка конфигурации DirectX. AutoCAD использует DirectX для работы с графикой. Убедитесь, что ваша система имеет установленную актуальную версию DirectX. Для этого выполните команду dxdiag в строке поиска Windows и проверьте версию.

Следуя этим шагам, вы сможете эффективно восстановить работу аппаратного ускорения и вернуть производительность AutoCAD на прежний уровень.

Вопрос-ответ:

Зачем нужно отключать аппаратное ускорение в AutoCAD?

Отключение аппаратного ускорения в AutoCAD может понадобиться в нескольких случаях. Например, если возникают проблемы с графикой или программой, такие как зависания, артефакты на экране или сбои в отображении объектов. В некоторых случаях, когда драйвера видеокарты несовместимы с AutoCAD или их версия устарела, отключение ускорения помогает улучшить стабильность работы программы.

Какие могут быть последствия отключения аппаратного ускорения в AutoCAD?

Отключение аппаратного ускорения может снизить производительность программы, особенно при работе с большими или сложными чертежами. Это связано с тем, что графические операции будут выполняться не на видеокарте, а на процессоре компьютера, что может привести к снижению скорости рендеринга и отзывчивости интерфейса. Однако в некоторых случаях, например, при наличии проблем с драйверами видеокарты, это может улучшить стабильность программы и устранить графические артефакты.

Как понять, что аппаратное ускорение вызывает проблемы в AutoCAD?

Если вы замечаете проблемы с графикой, такие как черные экраны, размытые объекты, искажения или зависания программы, то это может быть связано с использованием аппаратного ускорения. Также иногда AutoCAD может аварийно завершать работу или не отвечать на команды. В таких случаях отключение аппаратного ускорения может помочь выявить, является ли именно эта функция причиной проблем. Если после отключения ускорения программа начинает работать стабильнее, то, скорее всего, проблема была связана с графическими настройками или несовместимостью видеокарты.
