Файлы с расширением RFA (Revit Family) используются в программном обеспечении Autodesk Revit для хранения данных о семействе объектов. Несмотря на то, что эти файлы предназначены для работы в Revit, иногда возникает необходимость использовать их в AutoCAD. Однако AutoCAD не поддерживает прямое открытие файлов RFA, что может вызвать трудности при попытке интегрировать такие файлы в рабочий процесс. Существуют несколько методов, которые позволяют обойти это ограничение и работать с файлами RFA в AutoCAD без потери качества и функциональности.
Для успешной работы с файлами RFA в AutoCAD, первым шагом является использование формата, который поддерживается AutoCAD, например, DWG или DXF. Для этого необходимо использовать Revit для конвертации файла RFA в один из этих форматов. В процессе конвертации важно внимательно настроить параметры экспорта, чтобы сохранить все необходимые данные о геометрии и свойствах объектов. Это позволит избежать потери информации, которая может повлиять на точность проектирования в AutoCAD.
Другим методом является использование плагинов или сторонних утилит, которые обеспечивают интеграцию между Revit и AutoCAD. Программы, такие как Revit to AutoCAD Converter, могут помочь в автоматическом преобразовании файлов RFA в более удобные форматы для работы в AutoCAD. Важно помнить, что при использовании сторонних решений всегда необходимо проверять их совместимость с версией AutoCAD, чтобы избежать ошибок при открытии файлов.
Подготовка AutoCAD для работы с файлами RFA
Перед тем как приступить к работе с файлами формата RFA (Revit Family), важно настроить AutoCAD таким образом, чтобы обеспечить корректное взаимодействие с данными файлами. AutoCAD не поддерживает RFA-файлы напрямую, поэтому потребуется использовать специальные инструменты и дополнения для конвертации и импорта данных.
Первый шаг – установка плагина для работы с файлами Revit. Одним из таких инструментов является AutoCAD Architecture, который имеет встроенную поддержку формата RFA через опцию импорта. Если AutoCAD Architecture недоступен, можно использовать сторонние плагины, такие как DWG TrueView или Revit to AutoCAD Importer, которые позволяют преобразовывать семейства RFA в формат DWG.
После установки необходимого плагина важно убедиться, что настройки импорта корректны. В процессе импорта файлов RFA в AutoCAD, элементы семейства должны быть преобразованы в блоки DWG. Для этого настройте параметры импорта таким образом, чтобы элементы получали нужные масштабы и привязки. Убедитесь, что при импорте сохраняются все необходимые атрибуты, такие как материалы и аннотации.
Следующим шагом является настройка рабочего пространства для эффективного использования импортированных данных. Включите поддержку блоков и настройте слои для объектов, полученных из файлов RFA, чтобы можно было удобно управлять ими внутри AutoCAD. Для этого используйте панели управления слоями и правильные слои для каждого типа объекта (например, для стен, окон или дверей).
Также рекомендуется установить надлежащие шрифты и стили отображения, чтобы элементы из Revit корректно отображались в AutoCAD. Иногда после импорта семейства RFA могут появляться ошибки в отображении, особенно если используются нестандартные шрифты или стили. Убедитесь, что все необходимые элементы присутствуют в шаблоне AutoCAD.
Не забывайте проверять настройки единиц измерения при импорте файлов RFA, так как несоответствие единиц может привести к неправильному масштабу объектов. Убедитесь, что настройка единиц в AutoCAD совпадает с теми, что используются в Revit, или вручную скорректируйте масштабы.
Использование Revit для конвертации RFA в формат, совместимый с AutoCAD
Файлы RFA (Revit Family Files) представляют собой элементы семейства в Revit, которые не могут быть напрямую открыты в AutoCAD. Однако для работы с такими файлами в AutoCAD можно воспользоваться Revit для их преобразования в совместимый формат, например, DWG. Процесс конвертации требует соблюдения нескольких шагов.

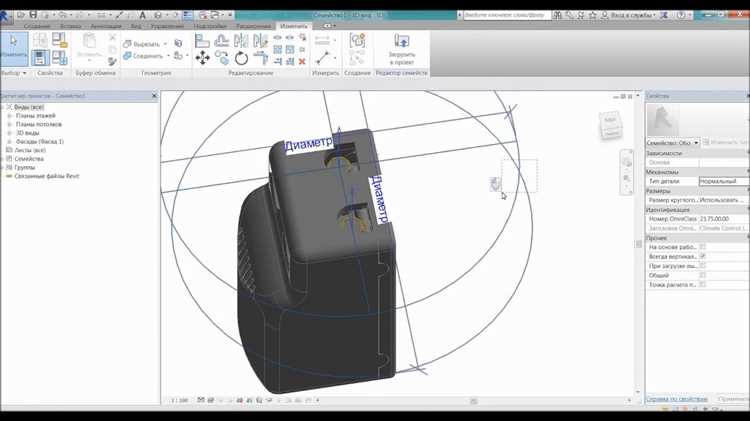

Для начала откройте файл RFA в Revit. Важно, чтобы у вас была установлена актуальная версия Revit, которая поддерживает создание и сохранение файлов в формате DWG. После того как файл откроется, выберите элемент или семейств, который необходимо экспортировать.
Затем, перейдите в меню Файл и выберите Экспорт. В открывшемся меню выберите CAD формат, после чего Revit предложит различные варианты экспорта. Выберите формат DWG, который является совместимым с AutoCAD, и определите параметры экспорта, такие как уровни, слои, линии и масштабы. Рекомендуется использовать настройки по умолчанию, если вам не требуется специфическая настройка элементов.
Важно отметить, что Revit позволяет экспортировать не только 2D, но и 3D данные. При экспорте в формате DWG можно сохранить 3D элементы как простые объекты AutoCAD, но учтите, что сложные элементы могут потерять свои свойства и вид в AutoCAD. Чтобы этого избежать, стоит экспортировать семейства как объекты, которые легче воспринимаются AutoCAD, например, как блоки или примитивы.
После завершения экспорта файл будет сохранен в формате DWG, который затем можно открыть и редактировать в AutoCAD. При необходимости можно настроить дополнительные параметры экспорта, такие как стиль отображения, цвет и типы линий, что позволяет улучшить совместимость с проектом в AutoCAD.
Кроме того, для улучшения процесса конвертации и работы с RFA-файлами в AutoCAD можно воспользоваться инструментами, такими как Revit to AutoCAD converter, однако важно помнить, что эти инструменты не всегда могут точно передать все данные без потерь. Использование нативных инструментов Revit обеспечивает лучший результат при конвертации.
Как установить необходимые плагины для импорта RFA в AutoCAD
Первым шагом будет загрузка и установка плагина. Плагин «Revit to AutoCAD» можно найти на официальном сайте Autodesk или в Autodesk App Store. После загрузки файла плагина необходимо следовать инструкции по установке, которая обычно включает запуск установщика и выбор версий AutoCAD и Revit для совместимости.
После установки плагина, его нужно активировать в AutoCAD. Для этого откройте AutoCAD, перейдите в раздел «Добавления» в меню и убедитесь, что плагин отображается в списке доступных. Если плагин не активирован, вручную включите его через настройки AutoCAD, добавив его в список загружаемых приложений.
Также можно использовать плагины сторонних производителей, такие как «Any DWG to RFA Converter», которые обеспечивают конвертацию файлов DWG в формат RFA. Убедитесь, что выбранный плагин поддерживает вашу версию AutoCAD и Revit.
Некоторые плагины могут требовать дополнительных настроек после установки. Например, вам может понадобиться указать путь к папке с библиотеками Revit, чтобы плагин корректно работал при импорте файлов. Важно также проверить, что у вас установлены последние обновления для AutoCAD и плагинов, чтобы избежать проблем с совместимостью.
Установив нужный плагин, вы сможете импортировать файлы RFA в AutoCAD, открывая их в виде 3D-объектов или блоков, которые затем можно редактировать и интегрировать в проект. Если плагин не поддерживает все функции, вы всегда можете конвертировать файлы в более совместимый формат, такой как DWG.
Преимущества и ограничения работы с файлами RFA в AutoCAD
Работа с файлами RFA в AutoCAD позволяет интегрировать элементы, созданные в Revit, в проекты AutoCAD, но процесс имеет свои особенности, которые важно учитывать.
Преимущества
- Интеграция между Revit и AutoCAD: Открытие RFA-файлов в AutoCAD позволяет использовать объекты, созданные в Revit, в чертежах AutoCAD. Это полезно для совместной работы между архитекторами и инженерами, которые используют разные программы для моделирования.
- Поддержка стандартов BIM: Файлы RFA поддерживают информацию о параметрах объектов, что облегчает работу с данными в рамках технологии BIM. Это позволяет передавать точные характеристики объектов между программами, обеспечивая более точное проектирование.
- Удобство в использовании внешних ссылок: В AutoCAD можно работать с RFA как с внешними ссылками, что упрощает обновление информации в проекте при изменении исходного файла в Revit.
Ограничения
- Отсутствие полной совместимости: AutoCAD не поддерживает все функции и параметры, которые могут быть реализованы в Revit. Некоторые сложные элементы, такие как параметры типа или связи между объектами, могут быть утеряны при открытии RFA-файлов в AutoCAD.
- Отсутствие редактирования параметров: В отличие от Revit, в AutoCAD нельзя редактировать параметры объектов RFA, что ограничивает гибкость работы с такими файлами в рамках AutoCAD.
- Простота моделирования: При импорте RFA-файла в AutoCAD объект теряет свою трехмерную структуру и становится лишь 2D-репрезентацией. Это снижает функциональность при дальнейшей работе с моделью.
Таким образом, работа с файлами RFA в AutoCAD позволяет интегрировать данные между двумя программами, но важно учитывать ограничения, которые могут возникнуть в процессе работы. Рекомендуется использовать эти файлы как ссылку, а не как основной инструмент моделирования, чтобы избежать потери информации и функциональности.
Решение проблем с масштабом при импорте RFA в AutoCAD
При импорте файлов формата RFA (Revit Family) в AutoCAD часто возникают проблемы с масштабом, что может повлиять на точность проектирования. Чтобы избежать ошибок при настройке масштаба, важно учитывать несколько ключевых аспектов.
Во-первых, следует внимательно следить за параметрами единиц измерения в Revit и AutoCAD. Формат RFA обычно сохраняет настройки единиц, установленные в Revit, и при импорте в AutoCAD могут возникнуть несоответствия. Перед импортом проверьте, что единицы измерения в обоих приложениях совпадают. Для этого в AutoCAD откройте команду «UNITS» и настройте единицы так, чтобы они соответствовали тем, что использовались в Revit.
Во-вторых, обратите внимание на использование масштаба в процессе импорта. В AutoCAD есть опция масштабирования объектов при импорте. Это можно настроить в диалоговом окне импорта, выбрав нужный коэффициент масштаба. Рекомендуется использовать коэффициент, соответствующий размеру модели в исходном проекте, чтобы избежать искажений. Например, если модель в Revit создавалась в метрах, а в AutoCAD используется масштаб в миллиметрах, необходимо установить коэффициент 1000.
Еще одной проблемой может быть неправильная установка точки вставки при импорте. По умолчанию RFA файлы могут быть вставлены в AutoCAD в некорректное место, что также влияет на масштабы. Убедитесь, что при импорте указана правильная точка вставки (например, 0,0,0), чтобы сохранить относительные размеры элементов модели.
Для точной настройки масштаба используйте команды «SCALE» и «ALIGN» в AutoCAD после импорта. Это позволит вручную откорректировать размеры объектов и выровнять их в соответствии с требованиями проекта. В случае, если после импорта объекты по-прежнему имеют несоответствующие масштабы, можно использовать команду «EXPORTTOAUTOCAD» в Revit, чтобы сохранить файл в формате, который будет более точно передавать данные в AutoCAD, учитывая единицы и масштабы.
При необходимости также можно воспользоваться специализированными плагинами и скриптами, которые оптимизируют процесс импорта и автоматизируют корректировку масштаба. Эти инструменты могут автоматически распознавать и исправлять масштабные ошибки при каждом импорте RFA файлов в AutoCAD.
Как избежать потери данных при конвертации RFA в DWG
Использование более новой версии Revit и AutoCAD также играет важную роль. Конвертация между различными версиями программного обеспечения может привести к некорректной интерпретации данных. Лучше всего использовать совместимые версии программ, чтобы сохранить точность и целостность информации.
При экспорте RFA в DWG нужно внимательно настраивать слои и типы линий. Не все объекты RFA можно точно перенести в DWG, так как Revit использует сложные семейства, а DWG – это формат, ориентированный на геометрические объекты. Поэтому важно заранее подготовить план обработки элементов, которые могут быть потеряны или преобразованы в упрощенную геометрию.
Рекомендуется также использовать инструмент «Audit» (Проверка) в AutoCAD после импорта DWG, чтобы обнаружить и устранить возможные ошибки, вызванные конвертацией. Это поможет убедиться в отсутствии поврежденных данных и улучшить качество конечного файла.
Одним из способов минимизировать потери при конвертации является использование сторонних конвертеров или плагинов, специально предназначенных для этой задачи. Эти инструменты обычно имеют расширенные настройки и позволяют более точно перенести информацию между RFA и DWG.
Наконец, важно помнить, что некоторые сложные элементы Revit, такие как параметры семейства или специфическая информация о проекте, могут быть утрачены в процессе экспорта. Поэтому рекомендуется заранее сохранять все данные в виде внешних файлов или использовать подходящие способы архивирования для восстановления данных в случае необходимости.
Что делать, если файл RFA не открывается в AutoCAD
Если файл RFA не открывается в AutoCAD, причина может быть в нескольких аспектах, от несовместимости версий до недостаточной настройки программного обеспечения. Вот несколько шагов для решения этой проблемы:
- Проверьте версию AutoCAD. Формат RFA предназначен для программы Autodesk Revit, а AutoCAD не поддерживает его напрямую. Убедитесь, что у вас установлена версия AutoCAD, поддерживающая импорты из Revit (например, через плагин или дополнительные инструменты).
- Используйте плагин или расширение. Для работы с файлами RFA в AutoCAD нужно установить специализированные плагины, такие как Revit to AutoCAD plugin. Этот инструмент позволит конвертировать RFA-файлы в формат, совместимый с AutoCAD, например, в формат DWG.
- Конвертируйте файл в другой формат. В Revit можно экспортировать RFA в формат, который будет совместим с AutoCAD. Откройте файл в Revit и используйте функцию экспорта в формат DXF или DWG, чтобы затем открыть его в AutoCAD.
- Проверьте целостность файла. Иногда проблема может быть связана с поврежденным файлом RFA. Попробуйте открыть его в Revit, чтобы проверить его работоспособность. Если файл поврежден, его нужно восстановить с помощью стандартных средств Revit или получить новую версию.
- Используйте сторонние конвертеры. В интернете можно найти сервисы и программы для конвертации файлов RFA в другие форматы, совместимые с AutoCAD. Например, можно использовать онлайн-конвертеры или программы, такие как Navisworks, для работы с Revit-файлами.
- Проверьте настройки совместимости. Убедитесь, что в AutoCAD правильно настроены пути для работы с внешними файлами и плагинами. Ошибки в настройках могут блокировать импорт файлов.
Эти действия помогут вам устранить основную причину проблемы с открытием файлов RFA в AutoCAD. Выбор метода зависит от ваших конкретных нужд и версии программного обеспечения, с которым вы работаете.
Вопрос-ответ:
Как открыть файл RFA в AutoCAD?
Для открытия файла RFA (формат семейства Revit) в AutoCAD нужно использовать специальный инструмент или плагин. Одним из решений является использование формата DXF, так как AutoCAD поддерживает этот формат. Для конвертации RFA в DXF можно использовать Revit. Откройте файл в Revit, затем экспортируйте его в DXF и откройте в AutoCAD.
Какие шаги нужно предпринять, чтобы открыть файл RFA в AutoCAD без ошибок?
Чтобы избежать ошибок при открытии файла RFA в AutoCAD, сначала необходимо использовать программу Revit для конвертации файла. В Revit откройте файл RFA, затем экспортируйте его в формат DXF, который поддерживает AutoCAD. При этом важно следить за настройками экспорта, чтобы не потерять данные из семейства в процессе перевода.
Можно ли работать с файлами RFA в AutoCAD без использования Revit?
Невозможно напрямую открыть файл RFA в AutoCAD, так как этот формат предназначен для работы в Revit. Однако существует несколько решений, например, можно конвертировать RFA в формат, который поддерживает AutoCAD, такой как DXF или DWG. Для этого требуется использовать Revit или сторонние конвертеры, которые помогут сделать такой переход.
Что делать, если не удается открыть файл RFA в AutoCAD через Revit?
Если файл RFA не удается открыть через Revit, возможно, проблема связана с версией Revit или некорректными настройками экспорта. В таком случае попробуйте обновить Revit до последней версии, проверьте параметры экспорта в Revit или попробуйте конвертировать файл в другой формат, например, FBX или 3DS, который также можно открыть в AutoCAD.
Есть ли какие-то плагины для AutoCAD, которые позволяют работать с файлами RFA?
В AutoCAD нет стандартных инструментов для работы с файлами RFA, но можно установить сторонние плагины или использовать Revit для конвертации файлов. Некоторые специализированные плагины могут помогать интегрировать данные из Revit в AutoCAD, но в большинстве случаев проще экспортировать файлы RFA в формат DXF через Revit.
