Как открыть файл stl в autocad

STL (Stereolithography) – формат файла, используемый в 3D-моделировании и печати. Однако AutoCAD, как правило, работает с другими типами файлов. Чтобы работать с STL в AutoCAD, необходимо выполнить несколько специфических шагов, так как стандартные инструменты программы не предназначены для работы с этим форматом напрямую.

Первым шагом будет конвертация STL в формат, с которым AutoCAD может работать, например, в формат DWG. Программа AutoCAD не может редактировать файлы STL без предварительной обработки, поэтому нужно либо использовать дополнительные утилиты, либо воспользоваться внутренними функциями AutoCAD для импорта и преобразования объектов.

Следующий важный момент – проверка качества файла. STL файлы часто содержат ошибки, такие как недостающие поверхности или пересечения граней. Это может привести к проблемам при импорте. Используйте средства для очистки и проверки модели перед импортом в AutoCAD, чтобы избежать возможных ошибок и искажений.

Кроме того, стоит учитывать, что в AutoCAD файлы STL будут отображаться как сетки, а не полноценные 3D-объекты. Поэтому после импорта вам нужно будет провести дополнительные манипуляции для превращения этих объектов в редактируемые 3D-модели, что потребует знаний инструментов работы с сетками и объемами.

В этой статье мы подробно рассмотрим, как правильно открыть и обработать STL файл в AutoCAD, чтобы обеспечить удобную работу с моделью и избежать ошибок на каждом этапе.

Как подготовить AutoCAD для работы с STL файлами

Для работы с STL файлами в AutoCAD необходимо выполнить несколько настроек, так как программа не поддерживает нативную работу с этим форматом. Вот как правильно подготовить AutoCAD к импорту и обработке STL файлов.

1. Убедитесь, что у вас установлена версия AutoCAD, поддерживающая работу с 3D моделями. Это важно, так как STL файлы представляют собой 3D-модели, и без соответствующего функционала их будет невозможно корректно отобразить или редактировать.

2. Загрузите и установите необходимые дополнения, если ваша версия AutoCAD не поддерживает прямой импорт STL. Например, можно использовать бесплатный плагин, который добавляет поддержку этого формата. Вы можете найти его на официальном сайте AutoCAD или на сторонних ресурсах.

3. Отключите все ненужные настройки визуализации. Для работы с STL файлами лучше всего использовать минимальную настройку отображения, так как STL файлы часто имеют большое количество полигонов, что может сильно нагружать систему. Перейдите в раздел «Параметры визуализации» и настройте отображение на стандартные виды или выберите более низкое качество рендеринга.

4. Настройте единицы измерения. STL файлы могут быть созданы с использованием различных единиц измерения, и AutoCAD может не всегда автоматически распознавать их. Перед импортом проверьте единицы измерения в вашем проекте и сопоставьте их с теми, что использовались при создании STL файла. Для этого используйте команду «UNITS» и выберите нужную систему измерений.

5. Настройте параметры импорта. При импорте STL файла в AutoCAD важно выбрать правильные настройки импорта. Выберите опцию «Import» в меню «File», после чего укажите нужные параметры, такие как единицы измерения, масштаб и ориентацию модели.

6. Убедитесь, что ваша видеокарта поддерживает обработку 3D объектов. В случае работы с большими STL файлами видеокарта играет важную роль в быстродействии программы. Рекомендуется использовать видеокарты с поддержкой OpenGL или DirectX, так как они обеспечат лучшую производительность при работе с 3D моделями.

Как импортировать STL файл в AutoCAD через команду «IMPORT»

Для импорта STL файла в AutoCAD используйте команду IMPORT. Этот процесс позволяет перенести модель в формате STL в рабочее пространство AutoCAD с минимальными усилиями. Следуйте пошаговым инструкциям ниже:

1. Запуск команды «IMPORT»

Откройте AutoCAD и в командной строке введите команду IMPORT. Нажмите Enter, чтобы активировать команду.

2. Выбор файла

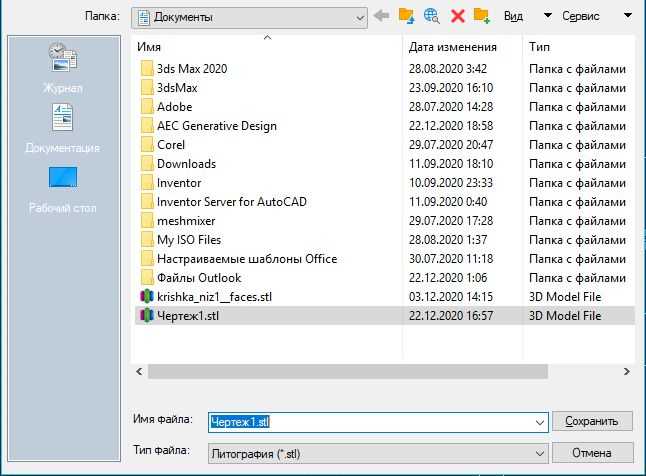

После ввода команды откроется окно проводника файлов. Найдите и выберите нужный STL файл. Нажмите Открыть, чтобы начать процесс импорта.

3. Настройка параметров импорта

Перед завершением импорта вам предложат несколько параметров для настройки. Выберите подходящие параметры, такие как масштабы и ориентация модели. Также можно указать, хотите ли вы сохранить модель как 3D-объект или преобразовать её в сетку для дальнейшей работы.

4. Завершение импорта

После настройки параметров AutoCAD начнёт процесс импорта. В зависимости от сложности модели и её размера, этот процесс может занять несколько секунд или минут. После завершения импорта STL файл будет отображён в рабочем пространстве AutoCAD.

5. Редактирование модели

Импортированная модель будет представлена в виде сетки, что ограничивает возможности её редактирования. Для работы с моделью в AutoCAD используйте инструменты, такие как CONVERTTO3DSOLID, чтобы преобразовать её в более удобный для редактирования формат.

Команда IMPORT обеспечивает простой способ переноса STL файлов в AutoCAD, но важно помнить, что STL формат ограничивает точность модели и не поддерживает такие элементы, как текстуры или материалы. Если вам необходима большая детализация, рассмотрите возможность использования других форматов, таких как STEP или IGES.

Что делать, если файл не открывается корректно

Если файл открывается, но отображается некорректно, например, с ошибками в геометрии, убедитесь, что в AutoCAD активирован соответствующий модуль для работы с 3D-моделями. Для этого в командной строке введите команду 3DIMPORT и выберите STL файл. AutoCAD должен корректно распознать его как 3D-модель и преобразовать в формат, подходящий для дальнейшей работы.

При работе с STL файлами важно помнить, что они содержат только информацию о поверхности объекта, а не о его внутренней структуре. Это может привести к проблемам с отображением модели в AutoCAD. Если возникают ошибки, связанные с текстурами или геометрией, можно использовать команды CHECK и RECOVER для исправления поврежденных данных внутри файла.

Если все вышеперечисленные методы не помогают, попробуйте конвертировать STL файл в другой формат, например, в STEP или IGES, используя сторонние программы, такие как FreeCAD. Эти форматы лучше поддерживаются AutoCAD и могут избавить от проблем с визуализацией и редактированием.

В некоторых случаях AutoCAD может не поддерживать работу с STL файлами старой версии. Убедитесь, что ваша версия AutoCAD обновлена, так как в старых версиях могли быть проблемы с совместимостью с более новыми стандартами STL.

Еще одной причиной неправильного отображения модели может быть настройка масштабирования. Попробуйте использовать команду REGEN для пересчета масштабов и улучшения отображения модели в окне. Также полезно проверить параметры отображения слоев и 3D-просмотр, чтобы убедиться, что проблема не кроется в графических настройках программы.

Как использовать инструмент «Mesh» для работы с STL объектами

В AutoCAD инструмент «Mesh» позволяет эффективно работать с объектами в формате STL, которые представляют собой сетки. Чтобы начать, откройте STL файл в AutoCAD, используя команду «IMPORT» или просто перетащив файл в рабочую область.

После импорта, объект может быть представлен в виде множества треугольников, что делает его сложным для прямого редактирования. Для преобразования этих объектов в более удобный формат, используйте команду «MESHSMOOTH». Это позволит сгладить геометрию, уменьшив количество полигонов и улучшив визуальное восприятие модели.

Команда «MESH» в AutoCAD предоставляет функции для изменения структуры сетки. Например, используя команду «MESHCONVERT», можно преобразовать объект в более традиционную 3D модель с использованием полигонов. Важно понимать, что преобразованный объект будет иметь отличия в точности по сравнению с исходной сеткой, так как из-за оптимизации уменьшается количество точек на поверхности.

Для улучшения качества работы с сетками используйте команды «MESHEDIT» и «MESHCOMPARE», которые помогут отредактировать или сравнить изменения в сетке. Эти инструменты полезны при выявлении дефектов в структуре модели, таких как избыточные вершины или неправильные соединения граней.

Для более детальной работы можно использовать команду «MESHSTRETCH», которая позволяет растягивать или сжимать части сетки для корректировки формы объекта. Следует помнить, что сильно деформированные сетки могут привести к утрате качества модели, поэтому важно не превышать оптимальные пределы изменений.

Завершающий этап работы с STL объектами – это использование команды «MESHREPAIR». Она позволяет устранять ошибки, такие как нестыковки между вершинами или треугольниками, улучшая целостность модели. Этот инструмент часто используется при подготовке модели к 3D печати, чтобы избежать дефектов в процессе печати.

Как преобразовать STL файл в формат, подходящий для редактирования

STL файлы представляют собой сеточную структуру, которая идеально подходит для 3D-печати, но их труднее редактировать в традиционных CAD-системах. Чтобы преобразовать STL файл в формат, подходящий для редактирования, выполните следующие шаги.

Первым шагом будет импорт STL файла в AutoCAD. Для этого используйте команду «IMPORT» или «3DIMPORT». После этого модель будет добавлена в рабочее пространство, но она останется в виде поверхности, а не полноценного объекта для редактирования. Для дальнейшей работы модель нужно преобразовать в объемное тело.

Для преобразования модели в объект, пригодный для редактирования, используйте команду «CONVERT» или «3DTO3D». Эти инструменты помогут превратить сеточную модель в твердые тела, с которыми можно работать как с обычными объектами CAD-системы.

После преобразования STL в тело, вы можете начать редактировать модель. Однако стоит учитывать, что чем сложнее исходная сетка, тем более трудоемким будет процесс редактирования. В случае слишком сложных или поврежденных моделей, может потребоваться использовать дополнительные программы, такие как MeshLab или Netfabb, для очистки и упрощения сетки перед импортом в AutoCAD.

Если преобразование не удается выполнить корректно, можно попробовать экспортировать модель в промежуточный формат, такой как STEP или IGES, с использованием сторонних приложений для обработки STL, таких как FreeCAD. После этого импортируйте файл в AutoCAD, где его можно будет редактировать в привычном для вас формате.

Этот процесс не всегда идеально подходит для всех моделей, особенно если STL файл содержит ошибки в геометрии. В таких случаях работа с моделью потребует дополнительных усилий для исправления дефектов перед преобразованием.

Как сохранить изменения в STL файле после редактирования

После внесения изменений в STL файл в AutoCAD, необходимо сохранить их в оригинальном или новом файле для дальнейшего использования. Чтобы избежать потери данных, выполните следующие шаги:

1. Завершите редактирование модели: Перед сохранением убедитесь, что все изменения корректны и завершены. Проверьте структуру модели, исправьте ошибки и завершите редактирование всех необходимых частей.
2. Выберите команду сохранения: Для сохранения файла используйте команду Save As в AutoCAD. Это позволит сохранить файл с новым именем или в другой папке, не перезаписывая оригинал.
3. Выберите формат файла: В диалоговом окне сохранения выберите формат STL. Убедитесь, что в параметрах сохранения указаны нужные настройки качества (например, уровень детализации модели). Если необходимо, настройте параметры экспорта, такие как плотность сетки.
4. Убедитесь в правильности параметров экспорта: В зависимости от сложности модели, может потребоваться настройка параметров экспорта STL. Проверьте плотность сетки, а также укажите единицы измерения (миллиметры или дюймы), чтобы избежать искажений при дальнейшем использовании модели.
5. Сохраните файл: После того как все параметры настроены, нажмите Save. Файл будет сохранен в формате STL с изменениями, которые можно использовать для 3D печати или в других CAD-программах.

Если нужно работать с несколько более сложной моделью, можно также воспользоваться специализированными инструментами для оптимизации STL файлов, такими как Meshmixer или другие программы для редактирования 3D-форматов. Эти инструменты позволяют не только редактировать, но и улучшать структуру сетки перед сохранением.

Как проверить качество импортированного STL файла

После импорта STL файла в AutoCAD важно проверить его на наличие дефектов и ошибок, которые могут повлиять на точность и функциональность модели. Вот несколько шагов для проверки качества файла:

• Проверка наличия несуществующих граней – в STL файлах могут быть «висячие» или несанкционированные грани, которые не соединяются с другими элементами. Используйте команду 3D в AutoCAD для отображения всех граней модели.
• Проверка корректности нормалей – нормали должны быть направлены наружу. Включите отображение нормалей в AutoCAD, чтобы убедиться, что все они ориентированы правильно. Ошибки с нормалями могут вызвать проблемы при дальнейшем использовании модели.
• Определение треугольников с нулевой площадью – такие треугольники могут привести к недочетам в 3D моделях. Проверьте наличие и удалите все такие элементы с помощью инструментов для оптимизации геометрии в AutoCAD.
• Поиск пересечений – пересекающиеся треугольники могут вызывать ошибки в расчетах и печати. Используйте функцию проверки пересечений, чтобы выявить такие дефекты.
• Проверка масштаба и пропорций – убедитесь, что модель импортирована в правильном масштабе. Проверьте размеры и пропорции объекта в AutoCAD, чтобы избежать ошибок при дальнейшей работе с моделью.

Применение этих методов поможет определить и исправить дефекты модели до начала работы с ней в AutoCAD. Проведение качественной проверки повысит точность и совместимость модели с другими программами и технологиями.

Вопрос-ответ:

Как открыть STL файл в AutoCAD?

Для открытия STL файла в AutoCAD, нужно выполнить несколько шагов. Начните с запуска программы. Перейдите в меню «Файл» и выберите пункт «Открыть». В диалоговом окне укажите путь к STL файлу и выберите его. AutoCAD автоматически распознает формат и предложит преобразовать его в объект, который можно редактировать в программе.

Что делать, если STL файл не открывается в AutoCAD?

Если STL файл не открывается, возможно, проблема заключается в несовместимости версии AutoCAD с этим форматом. Попробуйте обновить программу или использовать команду «IMPORT» для загрузки файла. Также возможно, что файл поврежден или слишком сложен для обработки. В этом случае, попробуйте конвертировать файл в другой формат, например, в DWG или DXF, с помощью специализированных программ или онлайн-сервисов.

Какие инструменты можно использовать для редактирования STL файлов в AutoCAD?

После импорта STL файла в AutoCAD, его можно редактировать с помощью нескольких инструментов. Например, используйте команду «MESH», чтобы преобразовать файл в сеточную модель. В дальнейшем, применяйте команды для работы с сетками, такие как «MESHSMOOTH» или «MESHEDIT», чтобы отредактировать формы. Однако стоит помнить, что работа с STL файлами в AutoCAD ограничена возможностями работы с сетками, и не все операции, доступные для традиционных объектов, могут быть применимы.

Можно ли конвертировать STL файл в формат, который можно редактировать в AutoCAD?

Да, можно. Для этого используйте команду «IMPORT» или сторонние программы для конвертации STL файлов в формат DWG или DXF, которые являются более удобными для редактирования в AutoCAD. Программа AutoCAD также может преобразовать STL в полигональные сетки, которые потом можно доработать и улучшить. Однако стоит учитывать, что конвертация может не всегда дать идеальный результат, и в некоторых случаях потребуется дополнительная обработка.

Какие сложности могут возникнуть при работе с STL файлами в AutoCAD?

При работе с STL файлами в AutoCAD могут возникнуть несколько проблем. Одной из основных является ограниченная функциональность программы для работы с сетками. AutoCAD больше ориентирован на работу с твердыми телами, а не с сеточными моделями, как в случае с STL. Это может привести к трудностям при редактировании и преобразовании объектов. Также большие или сложные файлы могут вызывать проблемы с производительностью программы.

Как открыть STL файл в AutoCAD?

Для того чтобы открыть STL файл в AutoCAD, выполните несколько простых шагов. Сначала откройте программу. Затем перейдите в меню «Файл» и выберите опцию «Открыть». Найдите и выберите STL файл на вашем компьютере. Важно, что AutoCAD может не поддерживать прямое редактирование STL файлов, поэтому вам может понадобиться использовать команду «IMPORT» для импорта файла и его конвертации в формат, который будет удобен для работы.

Почему не удается открыть STL файл в AutoCAD и как это исправить?

Если вы не можете открыть STL файл в AutoCAD, причиной может быть несовместимость форматов или повреждение самого файла. В AutoCAD STL файлы не всегда открываются напрямую, так как это формат для 3D-печати. Чтобы открыть STL файл, попробуйте использовать команду «IMPORT», которая конвертирует его в формат, поддерживаемый AutoCAD. Если файл поврежден, попробуйте открыть его в другом приложении для 3D-моделирования, а затем сохранить в другом формате (например, DXF), который AutoCAD поддерживает без проблем. Также убедитесь, что версия AutoCAD актуальна, поскольку старые версии могут иметь ограничения по поддержке некоторых форматов.
