При работе с чертежами в AutoCAD важно учитывать точность угловых измерений. Один из типов углов, который часто используется при проектировании, – дирекционный угол. Он определяет направление линии относительно заданного меридиана и играет ключевую роль в геодезических и инженерных проектах. Перевод дирекционного угла в AutoCAD требует специфического подхода, так как программа использует различные системы координат и угловых измерений.
В AutoCAD дирекционный угол обычно связан с положением линии относительно оси Y в системе координат. Для перевода этого угла в проекте необходимо учитывать угол наклона линии и ее ориентацию по отношению к установленному меридиану или оси. Для корректного перевода дирекционного угла, важно использовать команды, которые автоматически вычисляют его значение, или вручную вычислить угол, используя соответствующие инструменты для черчения и измерения.
Основной метод перевода дирекционного угла в AutoCAD включает использование команды ANGLE для получения угла между выбранными объектами. При этом программа выдает угол в градусах относительно оси X или Y в зависимости от выбранной системы координат. Для точных вычислений рекомендуется использовать справочные инструменты AutoCAD, такие как координатные привязки и указатели углов, чтобы минимизировать ошибку измерений.
Для повышения точности перевода дирекционного угла важно правильно настроить параметры отображения углов в AutoCAD, чтобы использовать подходящий тип угловой системы, например, градусную или радианную. Этот процесс поможет избежать недоразумений при передаче данных в другие программы или системы и обеспечит максимальную точность при проектировании.
Понимание дирекционного угла и его роли в AutoCAD
Основная задача дирекционного угла – задать угол между линией и условной осью, направленной на север. Этот угол измеряется в градусах и обычно используется для отображения ориентации объекта на плане или карте.
В AutoCAD дирекционный угол используется для:
- точного размещения объектов в плане;
- расчета углов между линиями при проектировании;
- согласования данных чертежей с реальными географическими координатами;
- представления направлений в кадастровых и строительных проектах.
Для того чтобы правильно работать с дирекционным углом в AutoCAD, важно понимать, как этот угол влияет на точность расположения объектов в пространстве. Ошибки в расчетах углов могут привести к неточным чертежам и искажениям данных, что критично при создании строительных и геодезических планов.
Чтобы корректно использовать дирекционный угол, рекомендуется:
- Понимать, как AutoCAD интерпретирует направление северного направления относительно выбранной оси координат.
- Учитывать, что дирекционный угол измеряется от оси X и может быть откорректирован для различных типов проекций и настроек системы координат.
- Регулярно проверять правильность ввода углов при создании или редактировании объектов, чтобы избежать возможных ошибок в расчетах.
В AutoCAD дирекционный угол не всегда отображается явно, поэтому важно использовать специальные команды и параметры для его расчета и отображения. Например, команды для работы с направлением линии или привязками могут значительно ускорить процесс проектирования.
Подготовка чертежа для перевода дирекционного угла
Перед тем как перевести дирекционный угол в AutoCAD, важно убедиться, что чертеж готов к выполнению точных расчетов и преобразований. Прежде всего, необходимо проверить, что все элементы чертежа корректно выровнены относительно выбранной системы координат.
Начните с уточнения исходных данных: убедитесь, что на чертеже правильно отображены все необходимые углы, а линии ориентированы по направлению север-юг или другие опорные направления. Для этого используйте инструмент «Параллельность» или «Перпендикулярность» для проверки углов между основными линиями.
Далее необходимо определить базовую точку отсчета. В AutoCAD эта точка часто выбирается в качестве начала координат, поэтому важно, чтобы её расположение соответствовало проектным требованиям. Если точка отсчета выбрана неверно, расчет дирекционного угла будет неточным.
Проверьте, что на чертеже нет лишних объектов, скрытых или неактивных слоев, которые могут повлиять на точность вычислений. Очистка чертежа от ненужных элементов позволит сосредоточиться на актуальных данных и минимизировать возможность ошибок при переводе угла.
Убедитесь, что все линии и углы на чертеже имеют корректные координаты, а их точность соответствует требованиям проекта. Для этого используйте команды проверки координат и удалите возможные ошибки или неточности.
После того как чертеж будет подготовлен, вы сможете точно перевести дирекционный угол, используя инструменты AutoCAD для измерений и преобразований углов. Не забудьте, что важно также учитывать масштабы, чтобы результат не был искажен.
Использование команды DIRECTION для установки угла
Команда DIRECTION в AutoCAD позволяет задать направление линии или объекта, что особенно полезно при работе с точными углами. Используя эту команду, можно точно указать угол наклона, что ускоряет создание чертежей и повышает их точность.
Для активации команды DIRECTION в командной строке необходимо ввести команду DIRECTION и нажать Enter. После этого вам будет предложено выбрать объект, для которого нужно установить угол. Выберите нужную линию или точку, а затем укажите вторую точку, которая определит направление угла.
Для установки угла в градусах, достаточно указать нужное значение, например, 90, чтобы установить вертикальное направление. Также возможно задать угол с использованием координат или привязок, что позволяет более точно контролировать угол наклона.
Команда DIRECTION особенно полезна при работе с направляющими линиями или осевыми линиями, где требуется точное совпадение с другими объектами чертежа. Используя ее, можно быстро и безошибочно задать нужный угол наклона, что существенно повышает скорость работы и снижает вероятность ошибок.
Как настроить начальную точку и ориентировать угол
Для корректного перевода дирекционного угла в AutoCAD необходимо правильно установить начальную точку и задать ориентацию угла. Начальная точка служит основой, от которой будет измеряться угол, а правильная ориентация обеспечит точность всех вычислений.
Для начала установите начальную точку с помощью команды «POINT» или «PO» в командной строке. Укажите точку на чертеже, от которой будет отсчитываться угол. Это может быть любая координата, в зависимости от задачи. После этого выберите инструмент для построения угла, например, «LINE» или «PLINE».
Ориентировать угол можно с помощью команды «ROTATE». Чтобы задать правильную ориентацию, сначала укажите объект, который нужно повернуть. Затем выберите точку вращения – это будет начальная точка, которая была установлена на предыдущем этапе. Далее задайте угол поворота, используя команду «ANGLE» в командной строке или указав значение вручную. Убедитесь, что угол задан в нужной системе отсчета, например, в градусах.
Если необходимо перевести угол с учетом других ориентаций, используйте команду «UCS» (User Coordinate System). С её помощью можно настроить пользовательскую систему координат, которая изменит угол отсчета и позволит точно перевести дирекционный угол в AutoCAD в соответствие с необходимыми стандартами.
Важным моментом является также проверка ориентации угла после всех изменений. Используйте команду «DIMANGULAR» для измерения угла и убеждения, что он соответствует заданному значению. Убедитесь, что угол измеряется по правильной оси, чтобы избежать ошибок при проектировании.
Преобразование дирекционного угла с помощью координат

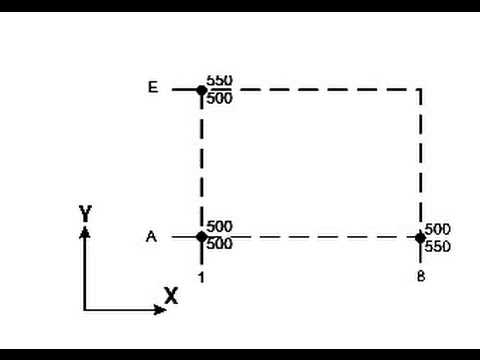

Для преобразования дирекционного угла в AutoCAD с помощью координат, необходимо понять связь между углом и направлением линий в пространстве. Дирекционный угол определяется как угол между севером (или осью Y) и направлением линии. Для перевода дирекционного угла в координатную систему можно использовать координаты начальной и конечной точки линии.
Основное математическое выражение для вычисления дирекционного угла выглядит следующим образом:
α = arctg((Y2 — Y1) / (X2 — X1))
Здесь (X1, Y1) и (X2, Y2) – это координаты начальной и конечной точек линии. Важно учитывать, что арктангенс функции может возвращать значения в диапазоне от -90° до 90°, и для корректного вычисления дирекционного угла нужно дополнительно учитывать четверть, в которой находится линия.
Если разница по оси X отрицательная (X2 < X1), то угол нужно скорректировать, прибавив 180°, чтобы учесть направление линии относительно северного направления. Также следует помнить, что в некоторых случаях угол может быть задан в другой единице измерения (градусах, радианах), поэтому необходимо привести результат к нужной системе.
Этот метод позволяет точно преобразовывать дирекционный угол и корректно работать с координатами в AutoCAD, что существенно помогает при проектировании и моделировании.
Проверка точности перевода угла в AutoCAD
Для точной проверки перевода дирекционного угла в AutoCAD необходимо выполнить несколько шагов, чтобы удостовериться, что полученный результат соответствует ожидаемому значению.
Первым шагом является использование команды DIMANGULAR для измерения угла между двумя линиями. Важно учитывать, что измеренный угол должен совпадать с тем, который был получен при переводе дирекционного угла. Если результат не совпадает, это может указывать на ошибку в расчётах или неправильное использование команд.
Для точности измерений следует настроить систему координат в AutoCAD. Проверьте, что выбранная система координат соответствует тем условиям, в которых был произведён исходный расчёт угла. Использование стандартных или пользовательских систем координат может повлиять на результат измерений, поэтому важно точно определить эту настройку.
Другим важным инструментом для проверки точности является команда LIST. Она позволяет вывести на экран координаты всех точек, участвующих в объекте, и угол наклона между ними. Эти данные можно сопоставить с результатами перевода дирекционного угла, чтобы удостовериться в их точности.
Кроме того, полезным будет проверка перевода угла с помощью сравнений с углами, заданными другими методами. Например, можно использовать известный угол между двумя заранее определёнными объектами и сравнить его с результатом перевода угла. Такой метод позволяет выявить возможные погрешности, особенно в случае сложных объектов или кривых.
Не стоит забывать и о корректности единиц измерения, используемых в процессе. AutoCAD позволяет работать как с углами в градусах, так и в радианах. Ошибки могут возникнуть, если в процессе перевода не был учтён нужный формат. Убедитесь, что единицы измерения установлены правильно, чтобы избежать ошибок в вычислениях.
Кроме этого, важно регулярно проверять настройки точности отображения углов в параметрах AutoCAD. Если установлена слишком низкая точность, это может повлиять на результаты перевода угла, что приведёт к погрешности в проекте. Для повышения точности рекомендуется установить максимальное количество знаков после запятой для углов.
Решение распространенных ошибок при переводе угла
При переводе дирекционного угла в AutoCAD пользователи часто сталкиваются с несколькими типичными ошибками. Знание этих ошибок и способов их исправления поможет улучшить точность работы и избежать лишних трудозатрат.
- Ошибка при установке базового направления угла
Часто пользователи неправильно выбирают точку отсчета угла. Убедитесь, что выбранное направление отсчета угла соответствует требованиям проекта и точке отсчета (например, севера). Это критично для корректного перевода угла в AutoCAD. - Неверное использование углов в градусах
Дирекционный угол может быть задан в различных форматах (градусах, минутах, секундах), и их путаница приводит к ошибкам в расчетах. Убедитесь, что при переводе вы правильно конвертируете углы, учитывая точность (градусы и десятичные доли). - Ошибки при вычислениях с азимутом
Азимуты могут быть ошибочно перепутаны с дирекционными углами, особенно когда угол превышает 90°. Для исправления ошибки используйте четкое различие между азимутом (угол относительно севера) и дирекционным углом (угол относительно северной или южной стороны). Для азимута в пределах 0-180° ошибка может привести к неправильным координатам точек. - Неверная ориентация координатной системы
Если ваша координатная система не настроена должным образом, AutoCAD будет интерпретировать угол с ошибками. Проверяйте, чтобы система координат была правильно ориентирована по проекту, и применяйте корректные методы построения направлений (например, UCS или WCS). - Использование неправильных единиц измерения
Убедитесь, что единицы измерения углов соответствуют нужным (градусы, радианы). При переключении между этими единицами AutoCAD автоматически пересчитывает значения, но важно помнить, что при ручном вводе угла можно ошибиться в единицах измерения. - Ошибки при работе с полярным углом

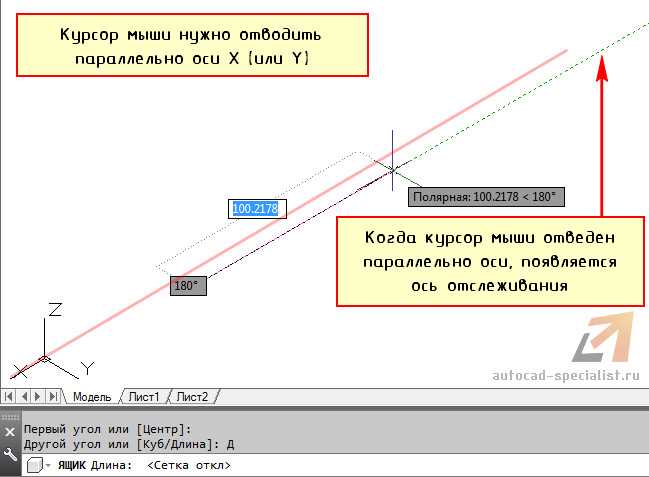

В случае использования полярных координат для расчета угла важно помнить, что угол должен быть правильным относительно оси X или Y. Ошибка в этом шаге может привести к сдвигу в расположении объектов на чертеже.
Для устранения ошибок рекомендуется использовать калькуляторы углов, встроенные в AutoCAD, или выполнить расчет вручную, проверив каждый этап. Также полезно регулярно проверять правильность работы с углами на разных участках чертежа, чтобы избежать накопления неточностей в проекте.
Вопрос-ответ:
Как перевести дирекционный угол в AutoCAD?
Для перевода дирекционного угла в AutoCAD необходимо использовать команду «DIMANG» (для углов) или же настроить аннотирование объектов, что позволит работать с углами в градусах, минутах и секундах. Вы также можете воспользоваться командой «ANGLE» для измерения угла между двумя объектами. Важно, чтобы вы правильно выбрали единицы измерения углов в настройках AutoCAD.
Какая команда в AutoCAD используется для перевода дирекционного угла?
Для перевода дирекционного угла в AutoCAD применяется команда «DIMANG» (Angle). Эта команда позволяет измерить угол между двумя объектами и показать результат в градусах. Чтобы использовать эту команду, нужно выбрать два объекта, угол между которыми вы хотите измерить, и AutoCAD отобразит результат.
Как настроить отображение дирекционного угла в AutoCAD?
Чтобы настроить отображение дирекционного угла в AutoCAD, нужно изменить единицы измерения углов. Перейдите в меню «Настройки» (Options), затем в раздел «Единицы» (Units). В окне, которое откроется, выберите формат углов (например, градусы). Также для отображения углов с определенным количеством знаков после запятой можно настроить точность вывода значений углов.
Как перевести дирекционный угол из градусов в минуты и секунды в AutoCAD?
Для перевода дирекционного угла из градусов в минуты и секунды в AutoCAD необходимо изменить формат отображения угла в настройках. Откройте диалоговое окно «Единицы» через команду «UNITS» и выберите систему измерения углов как «Градусы, минуты, секунды». После этого углы будут отображаться в таком формате в процессе работы с чертежами.
Как в AutoCAD измерить угол между двумя линиями и перевести его в дирекционный угол?
Чтобы измерить угол между двумя линиями в AutoCAD, используйте команду «ANGLE» или «DIMANG». После того как угол будет измерен, для перевода его в дирекционный угол можно воспользоваться дополнительными математическими расчетами, учитывая, что дирекционный угол измеряется от оси X в направлении северного полюса. Для точных расчетов можно использовать калькулятор или специальные вычисления внутри AutoCAD для изменения единиц измерений.
Как в AutoCAD перевести дирекционный угол в градусы?
Чтобы перевести дирекционный угол в градусы в AutoCAD, нужно использовать команду «DIRECTION». Сначала укажите точку отсчета (начальную точку) и направление линии, затем выберите команду и введите значение угла в градусах. Если вам нужно перевести углы из другого формата, например, из миллиградусов или радиан, используйте соответствующие математические формулы или инструменты для конвертации, которые можно найти в разделе «Расчеты».
