Блок предохранителей на ВАЗ 2107 расположен под приборной панелью со стороны водителя. Конструкция фиксируется двумя гайками М6 и подключается через жгуты проводов с клеммными колодками. При появлении проблем с электропитанием фар, панели приборов или других потребителей, диагностика начинается с проверки предохранителей, а при необходимости – с их полного демонтажа.
Перед снятием блока потребуется отсоединить клемму «минус» с аккумулятора во избежание короткого замыкания. Также следует заранее подписать или сфотографировать подключённые разъёмы: количество проводов и их расположение отличаются в зависимости от года выпуска автомобиля и установленных модификаций.
Разборка начинается с откручивания двух гаек крепления ключом на 10. Далее блок аккуратно отводится назад и вниз, обеспечивая доступ к разъёмам. С усилием выдёргивать не рекомендуется – пластик корпуса хрупкий, а старые разъёмы могут быть окислены. При закисании соединений помогает лёгкое покачивание и нанесение контактной смазки типа WD-40.
Блок предохранителей часто снимается при установке дополнительного оборудования, полной замене узла из-за коррозии дорожек либо для пайки отгоревших контактов. При любом вмешательстве в электрику автомобиля важно соблюдать точную схему подключения и использовать предохранители штатного номинала.
Как определить необходимость снятия блока предохранителей
Необходимость демонтажа блока предохранителей на ВАЗ 2107 чаще всего возникает при следующих технических признаках:
1. Перегрев и оплавление колодок: визуально проверьте корпус блока – наличие потемнений, запаха гари, следов оплавления пластика свидетельствует о перегреве. Такие повреждения возникают из-за длительной перегрузки цепей или плохого контакта в гнездах предохранителей.
2. Неустойчивая работа электросистем: если поворотники, фары, вентилятор охлаждения или панель приборов работают с перебоями – причиной может быть плохой контакт внутри блока. Часто это вызвано окислением токопроводящих дорожек или ослаблением прижимных элементов.
3. Отсутствие питания при исправных предохранителях: при полной работоспособности всех вставок, но отсутствии напряжения на выходах – велика вероятность внутреннего обрыва дорожек либо дефекта пайки. В этом случае проверка тестером на наличие напряжения до и после блока обязательна.
4. Замена на блок нового образца: старые блоки с керамическими предохранителями подвержены трещинам, окислению и низкой надежности контакта. Современные аналоги с ножевыми вставками обеспечивают более стабильную работу.
5. Проблемы с доступом при ремонте электропроводки: в случае замены жгутов или отдельных проводов, блок может мешать доступу и быть подвержен случайному повреждению – его снятие упрощает сервисные работы и диагностику.
Какие инструменты понадобятся для демонтажа блока предохранителей
Для снятия блока предохранителей на ВАЗ 2107 потребуется крестовая отвертка №2. Ею откручиваются саморезы, фиксирующие корпус блока к панели. Желательно использовать отвертку с магнитным жалом, чтобы не потерять крепёж в труднодоступных местах.
Плоская отвертка средней ширины необходима для аккуратного поддевания фиксирующих защёлок и разъёмов проводки. При этом важно не повредить пластиковый корпус блока и клеммы жгута.
Пассатижи с тонкими губками пригодятся для отсоединения плотных клемм и удержания разъёмов при выведении из посадочных гнёзд. Желательно использовать инструмент с изолированными ручками для исключения короткого замыкания.
Нужен маркер и изолента или бумажные наклейки для маркировки проводов при отключении, если нет полной уверенности в распиновке. Это упростит обратную сборку без ошибок.
Где находится блок предохранителей на ВАЗ 2107

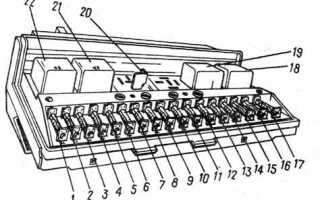

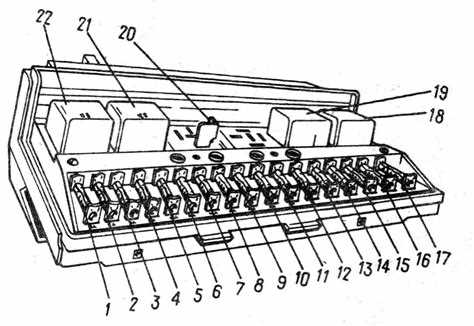

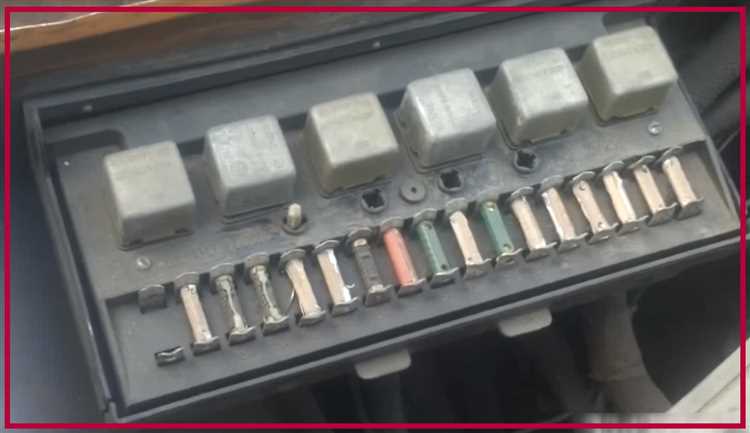

Основной блок предохранителей на ВАЗ 2107 расположен в салоне автомобиля, за защитной крышкой, которая находится под торпедо с левой стороны рулевой колонки. Доступ к нему возможен после открывания декоративной панели, закреплённой пластиковыми фиксаторами.
- Ориентир – левая нижняя часть передней панели, рядом с монтажным блоком и штекерами подкапотной проводки.
- Блок установлен вертикально, что облегчает замену предохранителей, но требует аккуратности при снятии во избежание повреждения контактов.
- В более ранних версиях ВАЗ 2107 (до 1996 года) предохранители располагаются в черном пластиковом корпусе с крышкой на защёлках. В более поздних – в обновлённом монтажном блоке с плавкими вставками нового образца.
Также стоит учитывать наличие второго блока с плавкими вставками под капотом, с правой стороны моторного отсека, рядом с аккумулятором – он обслуживает цепи системы зажигания и электровентилятора.
Как отключить аккумулятор перед началом работ
Перед снятием блока предохранителей на ВАЗ 2107 необходимо полностью обесточить бортовую сеть. Это исключает короткое замыкание при отсоединении контактов и предотвращает выход из строя электронных компонентов.
После ослабления гайки аккуратно потяните за клемму, избегая резких движений. Если контакт окислен, предварительно обработайте его проникающей смазкой. Не касайтесь одновременно ключом и металлических частей кузова – возможен пробой.
Пошаговая инструкция по демонтажу облицовки и креплений
Перед началом работы отключите аккумуляторную батарею, чтобы исключить короткое замыкание при снятии блока предохранителей.
Сначала снимите облицовку панели приборов. Для этого открутите два самореза, расположенных по краям декоративной рамки, удерживающей блок предохранителей. Они находятся под заглушками – аккуратно подденьте их плоской отверткой.
После снятия рамки аккуратно потяните облицовку на себя. Обратите внимание на защёлки, удерживающие её в центральной части – не допускайте рывков, чтобы не сломать пластиковые элементы.
Следующим шагом отсоедините воздуховоды, если они мешают доступу к блоку. Они фиксируются пластиковыми защёлками – нажмите на фиксатор и потяните воздуховод в сторону.
Далее открутите крепления самого блока предохранителей. Обычно используются гайки на 8 мм – открутите их при помощи торцевого ключа. Крепёж находится с обратной стороны панели, доступ к ним возможен после демонтажа облицовки.
После откручивания креплений аккуратно вытяните блок из посадочного места, не повредив провода. Обратите внимание на жгуты проводки – при необходимости пометьте положение разъёмов маркером или скотчем.
Как безопасно отсоединить разъёмы от блока предохранителей
Перед отсоединением разъёмов от блока предохранителей на ВАЗ 2107 важно соблюдать несколько правил для предотвращения короткого замыкания и повреждения электрических компонентов.
1. Отключите аккумулятор. Это основной шаг, который минимизирует риск возникновения замыкания при работе с проводкой. Для этого отсоедините минусовую клемму аккумулятора.
2. Освободите место для работы. Обеспечьте достаточный доступ к блоку предохранителей, убрав возможные препятствия, такие как крышки, панели или другие детали салона. Это сделает процесс безопасным и удобным.
3. Оцените состояние разъёмов. Перед отсоединением внимательно осмотрите каждый разъём. Проверьте, нет ли признаков повреждения проводки или коррозии. При наличии повреждений или окисления очистите разъём с помощью щеточки или специального средства для контактов.
4. Снимайте разъёмы аккуратно. Для отсоединения разъёма не используйте силу. Аккуратно подденьте фиксирующие защёлки или защёлкивательные механизмы с помощью изолированного инструмента, чтобы избежать повреждения проводки.
5. Помечайте каждый разъём. Чтобы избежать путаницы при обратной сборке, рекомендуется пометить разъёмы и провода, используя маркеры или цветные метки. Это поможет ускорить процесс повторной установки разъёмов.
6. Проверяйте целостность разъёмов после отсоединения. Осмотрите внутреннюю часть разъёма на наличие загрязнений, пыли или повреждений. При необходимости очистите контакты или замените повреждённые разъёмы.

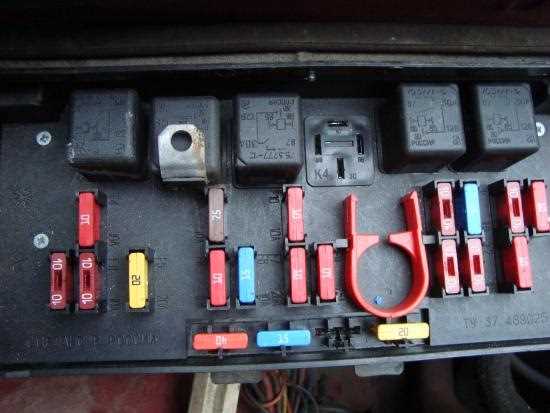

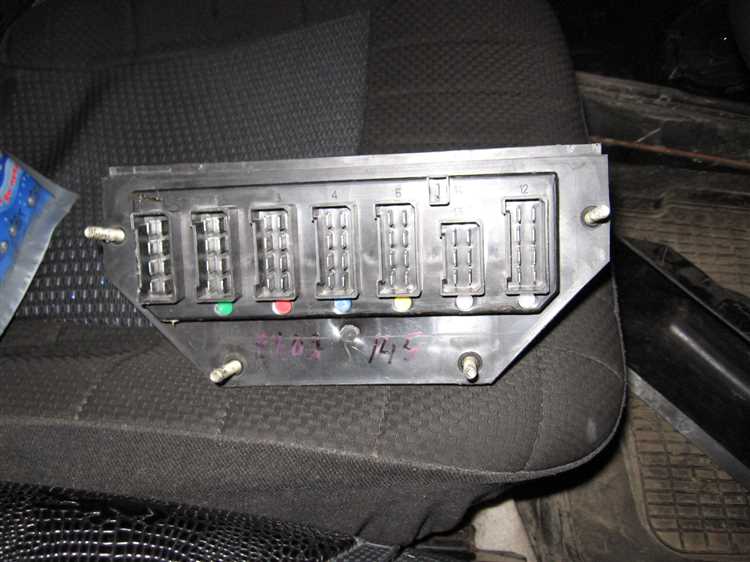

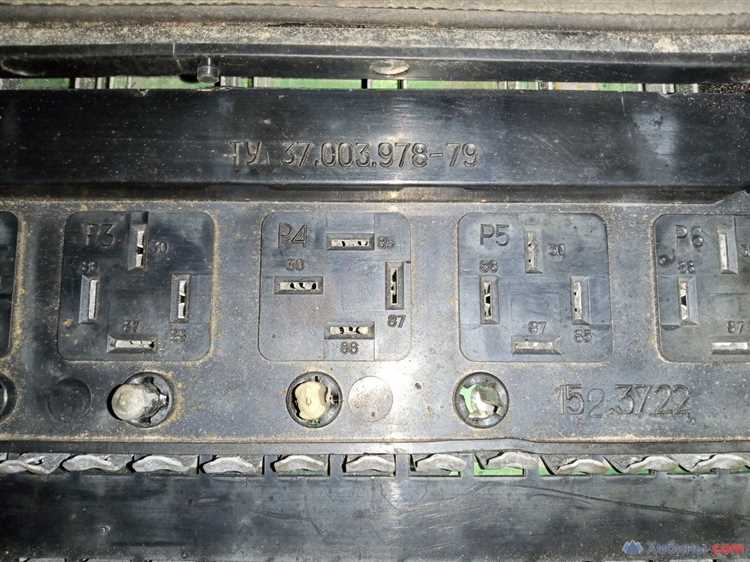

На что обратить внимание при осмотре снятого блока
При осмотре снятого блока предохранителей ВАЗ 2107 важно уделить внимание нескольким ключевым аспектам, чтобы избежать проблем в процессе его дальнейшей эксплуатации.
Первое, на что стоит обратить внимание, это состояние контактов и клемм. Если на них присутствует коррозия, грязь или окисление, это может привести к плохому контакту, перегреву и даже повреждению проводки. Очистите клеммы специальным контактом-очистителем или используйте мелкозернистую наждачную бумагу для удаления окислов.
Следующим важным моментом является проверка предохранителей. Обратите внимание на их целостность, а также на состояние номиналов. Изношенные или поврежденные предохранители нужно заменить на новые, соответствующие параметрам вашего автомобиля. Если предохранители перегорели без видимой причины, стоит проверить проводку и наличие коротких замыканий в цепи.
Проверьте целостность корпуса блока. Трещины или повреждения корпуса могут привести к попаданию влаги и грязи, что ускоряет процесс износа и нарушает работу системы. Если повреждения значительные, возможно, потребуется замена блока или его герметизация.
Не забывайте про пружинные контакты, которые обеспечивают надежную фиксацию предохранителей. Если они ослабли или искривились, они могут не обеспечивать должный контакт, что приведет к нестабильной работе системы. При необходимости аккуратно отрегулируйте их, чтобы восстановить нормальное напряжение.
Особое внимание стоит уделить проводам, подключенным к блоку. Их изоляция не должна быть повреждена, а сами провода не должны иметь следов перегрева. В случае обнаружения повреждений изоляции необходимо заменить поврежденный участок или провод целиком.
Также стоит проверить состояние реле, если они установлены в блоке предохранителей. Если реле работают с перебоями или имеют признаки перегрева, их следует заменить.
Установка нового или обслуженного блока на место
Перед установкой нового или отремонтированного блока предохранителей на ВАЗ 2107 убедитесь, что все соединения и компоненты в рабочем состоянии. Следуйте пошагово для безопасной и надежной установки.
1. Проверьте место установки. Убедитесь, что в районе крепления блока нет повреждений, загрязнений или следов коррозии. Если такие есть, очистите и при необходимости обработайте антикоррозийным составом.
2. Подготовьте блок предохранителей. Если блок был обслужен, проверьте состояние всех контактов и предохранителей. Замените поврежденные элементы. Убедитесь, что блок правильно собран и готов к установке.
3. Установите блок на место. Подсоедините его к штатным кронштейнам и закрепите с помощью винтов или защелок, в зависимости от конструкции. Обратите внимание на правильное направление блока – он должен быть установлен так, чтобы все контакты были доступны для подключения.
4. Подключите проводку. Начинайте с главных проводов, соединяющих блок с аккумулятором и замком зажигания. При подключении проводов убедитесь в отсутствии повреждений изоляции и надежности контактов. Используйте ключи подходящего размера для крепления проводов.
5. Проверка работы блока. После установки и подключения проводки, проверьте работу предохранителей и целостность цепей. Используйте мультиметр для проверки напряжения на выходах блока.
6. Завершение установки. Проверьте, чтобы все соединения были зафиксированы, и блок не болтался. Поставьте защитные крышки, если они имеются, и установите все элементы обратно на свои места, включая обшивку и крышку моторного отсека.
Вопрос-ответ:
Как правильно снять блок предохранителей на ВАЗ 2107?
Для начала необходимо выключить зажигание и отсоединить аккумулятор. Затем, чтобы снять блок предохранителей, открутите крепежные винты, которые удерживают блок в панели. После этого аккуратно извлеките блок из места крепления, следя, чтобы не повредить проводку. Важно запомнить порядок подключения проводов или сделать фото, чтобы в дальнейшем правильно подключить их обратно.
Нужно ли отключать аккумулятор перед снятием блока предохранителей?
Да, перед снятием блока предохранителей рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания или других электрических проблем, которые могут возникнуть при манипуляциях с проводкой.
Какие инструменты потребуются для снятия блока предохранителей?
Для снятия блока предохранителей на ВАЗ 2107 понадобятся простые инструменты: крестовая отвертка для откручивания крепежных винтов и, возможно, плоская отвертка для аккуратного отсоединения проводов, если они слишком плотно закреплены.
Как не повредить проводку при снятии блока предохранителей?
При снятии блока предохранителей очень важно работать осторожно. Лучше всего использовать пластиковые инструменты или аккуратно отогнуть провода руками, избегая их перегиба. Если провода слишком жестко закреплены, можно аккуратно поддеть их с помощью плоской отвертки, но не следует применять чрезмерное усилие.
Что делать, если блок предохранителей ВАЗ 2107 не снимается?
Если блок не поддается снятию, возможно, его крепеж слишком сильно затянут или блок просто застрял. В таком случае попробуйте немного покачать блок из стороны в сторону, чтобы ослабить его. Если это не помогает, убедитесь, что все крепежи действительно откручены и нет других препятствий для снятия.
Как правильно снять блок предохранителей на ВАЗ 2107?
Для снятия блока предохранителей на ВАЗ 2107 нужно начать с отключения аккумулятора, чтобы избежать короткого замыкания. Далее необходимо открутить винты или болты, которые крепят блок к корпусу автомобиля. После этого аккуратно извлеките блок, не повреждая проводку и соединения. Важно помнить, что некоторые модели могут иметь дополнительные элементы, такие как защелки или крышки, которые также нужно снять перед извлечением блока.
