Снятие двигателя на ВАЗ 2114 требует подготовки, точного инструмента и соблюдения порядка работ. Перед началом необходимо обеспечить доступ к подкапотному пространству: снять капот, отсоединить аккумулятор и слить все технические жидкости. Работа проводится в гараже с ямой или на подъёмнике – без этого обеспечить безопасность и доступ к креплениям двигателя будет невозможно.

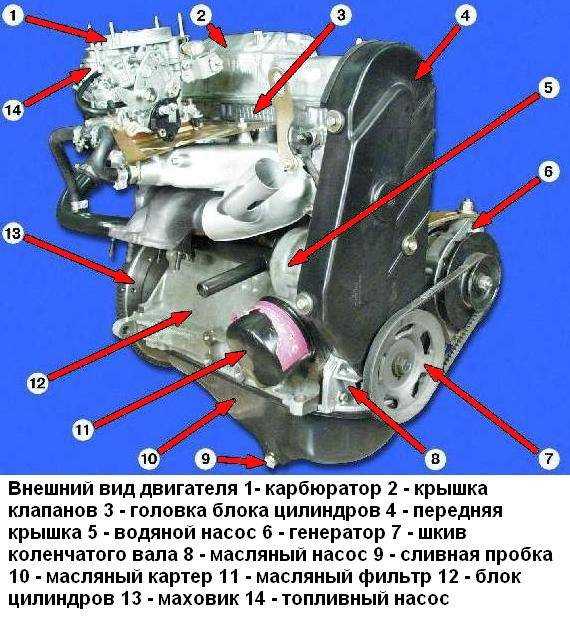

Двигатель ВАЗ 2114 крепится к кузову через опоры и соединён с коробкой передач. Снятие включает отсоединение проводки, патрубков системы охлаждения, выпускного коллектора, привода сцепления, топливных и вакуумных шлангов. Также потребуется отсоединить полуоси и опоры двигателя. Инструменты: головки на 10, 13, 17, вороток, удлинители, съёмник для ШРУСов, монтировки, ёмкости для слива жидкости.
Важно: перед снятием силового агрегата обязательно зафиксировать коробку передач и убедиться, что она не мешает демонтажу. Если двигатель снимается вместе с коробкой – процесс упрощается, но увеличивается масса конструкции. В этом случае потребуется балка или таль для подъёма. Без снятия радиатора доступ к передним креплениям ограничен, поэтому его демонтаж рекомендуется.
Чёткое соблюдение порядка действий позволяет избежать повреждений шлангов, разъёмов и деталей впуска. Отметки на проводке и патрубках помогут при обратной сборке. В статье рассмотрены все этапы демонтажа с акцентом на последовательность и нюансы, встречающиеся в условиях ограниченного пространства.
Подготовка инструмента и безопасное обесточивание автомобиля
Перед началом демонтажа двигателя необходимо собрать весь требуемый инструмент, чтобы избежать лишних простоев и потери времени. Для работы с ВАЗ 2114 понадобятся: набор торцевых головок 8–22 мм, вороток с удлинителями, трещотка, гаечные ключи тех же размеров, отвертки с плоским и крестообразным шлицем, шестигранники, пассатижи, монтажка, молоток, домкрат, подставки под кузов, емкость для слива охлаждающей жидкости, съемники для топливных шлангов и шкивов, а также метки или маркер для обозначения положения соединений. Рекомендуется иметь баллонный ключ и баллон с проникающей смазкой.
Перед началом любых работ необходимо полностью обесточить автомобиль. Для этого отсоединяется минусовая клемма аккумулятора с использованием ключа на 10. Затем снимается плюсовая клемма. Важно убедиться, что клеммы не касаются клеммников при перемещении кузова и не могут случайно замкнуть. После этого аккумулятор желательно вынуть из подкапотного пространства, чтобы обеспечить свободный доступ к моторному щиту и не допустить его повреждения в процессе работы. Также следует отключить и заизолировать провода, идущие к стартеру и генератору, чтобы исключить случайное замыкание при демонтаже.
Слив технических жидкостей перед демонтажем
Охлаждающая жидкость: Сначала открой крышку расширительного бачка, чтобы выровнять давление. Подставь ёмкость объёмом не менее 7 литров под радиатор. Открути сливную пробку на нижнем бачке радиатора и подожди, пока антифриз полностью стечёт. Затем открой сливной болт на блоке цилиндров – он расположен с правой стороны двигателя ближе к коробке передач. Продуй систему сжатым воздухом, чтобы удалить остатки.
Моторное масло: Прогрей двигатель до 40–50 °C. Открути пробку маслосливного отверстия на картере, подставив ёмкость не менее 4 литров. После слива выкрути масляный фильтр – желательно использовать съёмник, так как прикипевший корпус сложно открутить вручную. Убедись, что старая прокладка не осталась на посадочном месте.
Трансмиссионное масло: На коробке передач снизу расположена сливная пробка с шестигранником. Подставь тару минимум на 4 литра. После полного слива проверь наличие металлической стружки на пробке – она магнитная. При необходимости протри и проверь состояние масла по цвету и запаху.
Тормозная жидкость: Отсоедини шланги от главного тормозного цилиндра. Жидкость потечёт самотёком – подставь подходящие ёмкости. Если стоит АБС, отключи фишки питания и аккуратно выкрути трубки. При попадании жидкости на кузов немедленно смой её водой – она разрушает лакокрасочное покрытие.
Омывающая жидкость: Отсоедини шланг от насоса бачка стеклоомывателя, включи насос через прямое питание от АКБ и слей остатки в бутылку. При отключении разъёма насос может замкнуть – соблюдай осторожность.
Отсоединение выхлопной системы и приводов
Перед снятием двигателя необходимо демонтировать элементы, соединяющие его с остальными узлами автомобиля. Начинать следует с выхлопной системы, затем переходить к приводам передних колёс.
- Установить автомобиль на смотровую яму или подъемник, зафиксировать колёса упорами.
- Открутить два болта крепления приёмной трубы к выпускному коллектору. Использовать проникающую смазку, если резьба прикипела.
- Снять пружинные или хомутовые соединения по всей длине приёмной трубы до соединения с глушителем. В случае сильной коррозии – использовать ножовку по металлу или болгарку.
- Сбросить выхлопную систему с подвесных резинок и аккуратно опустить её на землю.
После демонтажа выхлопа переходят к приводам:
- Снять передние колёса.
- Отогнуть стопор на гайке ступицы и открутить её. Удобно использовать вороток с удлинителем и трубу.
- Выпрессовать ШРУС из ступицы, придерживая стойку поворотного кулака, чтобы не повредить тормозной шланг.
- Слить трансмиссионное масло из коробки передач, предварительно открутив сливную пробку ключом на 17.
- Поддеть монтажкой внутренние ШРУСы и аккуратно вынуть приводы из коробки. Левый привод можно вытащить сразу, правый – только после откручивания промежуточной опоры от блока двигателя.
- Осмотреть сальники полуосей – при повреждении сразу заменить.
Приводы и выхлопную систему укладывать отдельно, исключая контакт с грязью и песком. Все открученные болты хранить в подписанных контейнерах.
Снятие навесного оборудования и электрических разъёмов
Перед демонтажем двигателя ВАЗ 2114 необходимо снять все навесные узлы, мешающие его извлечению. Работы выполняются при полностью обесточенной системе. Отключите аккумулятор, отсоединив клеммы, начиная с «минуса».
Снимите воздушный фильтр и его корпус, отвернув крепёжные гайки и ослабив хомуты на патрубках. Отсоедините датчик массового расхода воздуха, нажав фиксатор на разъёме. Удалите впускной патрубок между дроссельным узлом и фильтром.
Открутите генератор, ослабив натяжной болт и сняв ремень. Отсоедините фишки проводов, предварительно зафиксировав их расположение. Снимите кронштейны, крепящие генератор к блоку цилиндров и натяжителю.
Отсоедините провода от датчика положения коленвала (находится у шкива), датчика температуры охлаждающей жидкости (в термостате), датчика детонации (на блоке), форсунок и катушки зажигания. Каждый разъём имеет защёлку, которую нужно отжать. Не тяните за провод – только за корпус фишки.

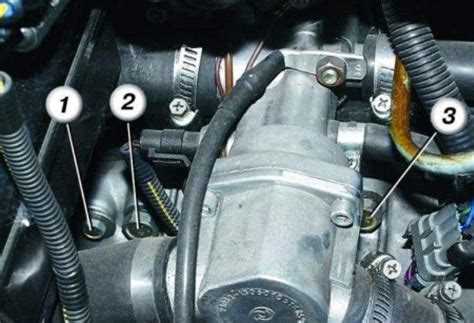

Отключите разъёмы от дроссельного узла и регулятора холостого хода. При наличии кондиционера – снимите компрессор, не отсоединяя магистрали, и отведите его в сторону. Снимите стартер, предварительно отключив силовой провод и управляющий контакт.
Открутите кронштейн крепления троса газа от дроссельного узла, затем извлеките наконечник троса из сектора. Аналогично отсоедините трос сцепления от вилки коробки передач и снимите с направляющей.
Снимите крепления жгута проводов от корпуса двигателя. Используйте маркировку, чтобы избежать путаницы при сборке. Провода и разъёмы аккуратно отведите в сторону, закрепив хомутами или проволокой, чтобы не мешали при снятии двигателя.
Отсоединение опор и креплений силового агрегата
Перед отсоединением опор необходимо установить двигатель на надежную опору, чтобы исключить его смещение. Подойдет регулируемый монтажный кронштейн или домкрат с деревянной прокладкой под поддон.
Сначала снимается задняя опора. Снизу кузова откручиваются два болта, фиксирующих кронштейн подушки к балке подрамника. Затем отворачивается гайка, удерживающая подушку на кронштейне двигателя. Подушку извлекают вниз.
Передняя опора расположена под радиатором. Сначала откручиваются два болта крепления её кронштейна к кузову. Затем ключом на 17 снимается центральный болт, соединяющий подушку с кронштейном двигателя.
Боковая опора со стороны водителя крепится к лонжерону. Снимаются три болта на 17, крепящие опору к кузову, и один центральный болт крепления к кронштейну на блоке цилиндров. Для доступа к болтам потребуется удлинитель и кардан.
Последней отсоединяется опора со стороны коробки передач. Она находится под аккумулятором. Демонтируются аккумулятор, площадка, после чего откручиваются болты крепления подушки к кузову и один болт к кронштейну коробки.
Все снятые опоры и крепеж следует промаркировать, чтобы при установке не перепутать. Поврежденные резинометаллические втулки заменяют сразу, чтобы исключить вибрации после сборки.
Извлечение двигателя с использованием лебёдки или крана
Для извлечения двигателя ВАЗ 2114 с помощью лебёдки или крана необходимо тщательно подготовить рабочее место и соблюдать последовательность действий. Это обеспечит безопасность и снизит риск повреждения компонентов автомобиля.
Перед началом работы убедитесь, что автомобиль установлен на ровной поверхности, и колеса заблокированы. Снимите капот, отсоедините аккумулятор, а также демонтируйте все узлы и компоненты, которые могут помешать извлечению двигателя, включая фильтры, трубки, и системы охлаждения.
1. Подготовка к установке подъемного оборудования: Для работы с лебёдкой или краном потребуется установить крепежные точки для фиксации цепей или тросов. Обычно их устанавливают в местах, предназначенных для крепления двигателя, например, на крышке головки блока цилиндров. Используйте прочные тросы, которые могут выдержать вес двигателя (примерно 100–150 кг). Важно, чтобы оборудование было правильно размещено для предотвращения перекоса или повреждения агрегата.
2. Освобождение двигателя от кузова: Отключите все электрические и топливные соединения, отсоедините карданный вал, а также выведите выхлопную систему. После этого поднимите двигатель с помощью лебёдки или крана, равномерно распределяя нагрузку. Это нужно для того, чтобы избежать повреждений двигателя или его компонентов во время извлечения.
3. Подъем и извлечение: Сначала начинайте медленно поднимать двигатель, чтобы проверить, не остались ли соединения, которые могут препятствовать его извлечению. После того как все крепления будут освобождены, продолжайте подъем, следя за тем, чтобы не произошло заклинивания или перекоса. Для большей устойчивости и контроля лучше работать вдвоем, один человек контролирует подъем, а другой следит за движением двигателя.
4. Завершение процесса: После того как двигатель будет извлечен, аккуратно переместите его на рабочую поверхность, подготовленную для последующего ремонта или установки. Убедитесь, что все детали двигательной установки остались в целости и сохранности.
При работе с подъемным оборудованием важно соблюдать осторожность. Правильная подготовка и использование крана или лебёдки позволит избежать повреждений и ускорить процесс извлечения двигателя.
Вопрос-ответ:
Как правильно подготовить автомобиль к снятию двигателя ВАЗ 2114?
Перед тем как приступать к снятию двигателя, необходимо тщательно подготовить автомобиль. Для этого нужно установить его на ровную поверхность и обязательно поднять с помощью домкрата, чтобы обеспечить доступ к нижней части. Затем нужно отключить аккумулятор, чтобы избежать короткого замыкания или других нежелательных последствий при работе с электрическими системами. После этого стоит слить жидкости, такие как моторное масло и антифриз, так как они могут попасть на вас или на другие части автомобиля во время работы.
Какие инструменты понадобятся для снятия двигателя ВАЗ 2114?
Для снятия двигателя вам понадобятся различные инструменты. В первую очередь, это набор гаечных ключей и головок для откручивания креплений. Также вам потребуется удлинитель для ключей, чтобы работать в труднодоступных местах. Для отсоединения различных проводов и трубок можно использовать плоскогубцы и отвертки. Для поднятия двигателя можно использовать подъемник или домкрат с подходящими приспособлениями. Важно также иметь емкость для слива жидкостей и, возможно, специальный инструмент для снятия кронштейнов и других креплений.
Что нужно учитывать при отсоединении проводки и трубок от двигателя ВАЗ 2114?
При отсоединении проводки и трубок от двигателя важно помнить о нескольких моментах. Во-первых, нужно запомнить или сделать фотографии всех соединений, чтобы в дальнейшем правильно вернуть все на свои места. Во-вторых, трубки могут быть соединены как с хомутами, так и с пластиковыми зажимами, и для их снятия понадобится аккуратность, чтобы не повредить соединения. Провода можно аккуратно отсоединить, при этом важно не повреждать изоляцию. Также следует учитывать, что некоторые трубки могут содержать остатки жидкости, которые нужно сразу слить в подготовленную емкость, чтобы избежать загрязнения двигателя или других частей автомобиля.
Какие сложности могут возникнуть при снятии двигателя ВАЗ 2114 и как их избежать?
Одна из самых распространенных сложностей — это труднодоступность некоторых креплений и соединений, которые могут быть сложно открутить. Это может потребовать использования удлинителей для ключей, а также применения специальных средств, таких как проникающие жидкости для ослабления ржавых или заеденных болтов. Еще одна проблема — это возможное повреждение трубок и проводки, если работать слишком быстро или грубо. Чтобы избежать этих проблем, рекомендуется тщательно осматривать все соединения перед началом работы и использовать подходящие инструменты, которые помогут не повредить детали. Также стоит быть готовым к тому, что некоторые элементы могут потребовать дополнительного времени на откручивание или снятие.
Как правильно установить двигатель ВАЗ 2114 обратно после снятия?
При установке двигателя обратно необходимо убедиться, что все соединения и крепления соответствуют заводским рекомендациям. Начните с установки двигателя на подъемник или домкрат, выровняв его точно по направляющим. Затем последовательно закрепите двигатель, начиная с основных креплений. Обратите внимание на правильное подключение проводки, трубок и других систем. Важно, чтобы все соединения были надежно закреплены, а провода не имели натяжения. После того как двигатель будет установлен, не забудьте залить жидкости, включая моторное масло и антифриз, и проверить уровень всех жидкостей, прежде чем запускать двигатель. Тщательно проверьте систему на наличие утечек перед запуском автомобиля.
