Коробка передач на ВАЗ 2106 крепится к блоку двигателя через кожух сцепления на четырёх болтах, доступ к которым ограничен кузовом и элементами подвески. Перед началом работ необходимо обеспечить доступ к днищу автомобиля, установив его на надёжные опоры. Домкрат категорически не подходит – потребуется устойчивое поднятие всей передней части.
Снимать коробку без демонтажа карданного вала невозможно: сначала откручиваются четыре болта крепления крестовины к фланцу редуктора, затем вал отводится назад и извлекается. Шлицевое соединение кардана и коробки может быть тугим – используйте монтажку для аккуратного съёма.
Перед снятием коробки обязательно отключаются все электрические разъёмы: датчик заднего хода и масса на кузов. После этого демонтируются рычаг КПП, кожух сцепления, стартер, и откручивается выжимной механизм. Слив масла из коробки обязателен – иначе получите масляную ванну при демонтаже.
Вес коробки – около 30 кг, работать одному можно, но с риском. Лучше использовать домкрат с подставкой или ассистента. При опускании коробки следите, чтобы не повредить главную передачу и первичный вал – они чувствительны к перекосам и ударам.
Подготовка автомобиля к снятию коробки передач
Установите автомобиль на ровную площадку с твёрдым покрытием. Обеспечьте свободный доступ к днищу. Надёжно зафиксируйте машину противооткатными упорами под задние колёса. Перед началом работ отсоедините клемму «минус» от аккумулятора.
Поддомкратьте переднюю часть автомобиля и установите его на надёжные опоры под лонжероны. Домкрат оставлять под нагрузкой запрещено. Убедитесь, что автомобиль не шатается и устойчиво стоит на месте.

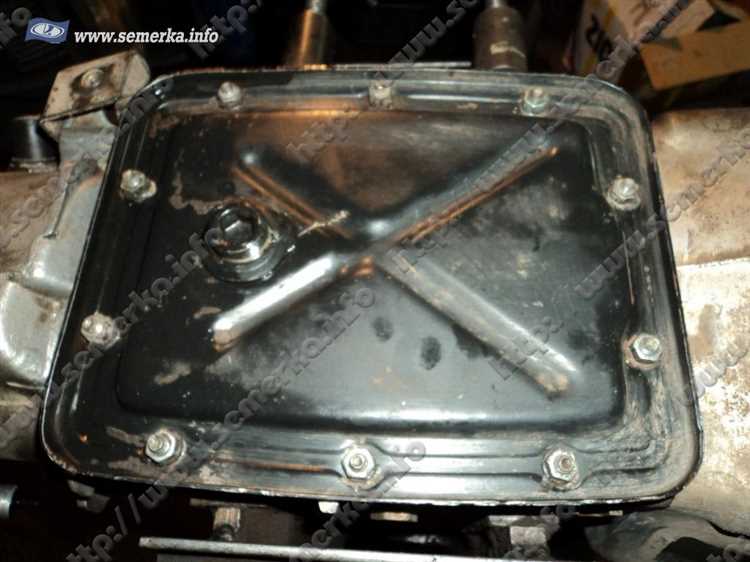

Снимите защиту картера, если установлена. Слейте масло из коробки передач через сливную пробку 17 мм. Подготовьте чистую ёмкость объёмом не менее 3 литров. Используйте перчатки, масло горячее.
Снимите карданный вал. Для этого открутите четыре болта крепления фланца к хвостовику коробки на «13». Пометьте положение кардана относительно фланца мелом или маркером для сохранения балансировки при установке.
Отсоедините трос привода спидометра, штекеры заднего хода, выключатель сцепления и провод массы с корпуса коробки. Осмотрите места соединений на наличие повреждений.
Отсоедините приёмную трубу глушителя от выпускного коллектора и подвеса под днищем, чтобы обеспечить доступ к болтам крепления коробки к двигателю. При необходимости обработайте резьбовые соединения проникающей смазкой.

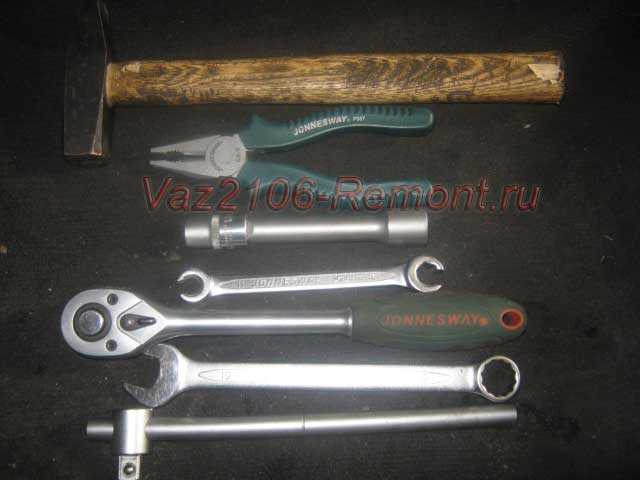

Проверьте наличие нужного инструмента: головки на 10, 13, 17 и 19 мм, кардан, удлинители, вороток. Подготовьте домкрат или лебёдку для последующего снятия коробки. Работать без опорного оборудования опасно.
Отключение аккумулятора и демонтаж клемм
Перед началом работ по снятию коробки передач необходимо обесточить электросистему автомобиля. Это исключает риск короткого замыкания и поражения током.
- Откройте капот и зафиксируйте его в поднятом положении.
- Подготовьте гаечный ключ на 10 мм. Убедитесь, что инструмент не имеет повреждений и не соскальзывает с крепежа.
- Сначала открутите гайку минусовой клеммы. Не прикасайтесь инструментом к кузову автомобиля при касании к клемме, чтобы избежать замыкания.
- Затем аналогично открутите и снимите плюсовую клемму.
После демонтажа клемм заизолируйте их, чтобы исключить случайный контакт. Переместите их в сторону от аккумулятора. Убедитесь, что клеммы не касаются металлических частей кузова или двигателя.
Если автомобиль долгое время находился в эксплуатации, клеммы могут быть окислены. В этом случае очистите контактные поверхности перед последующей установкой, используя наждачную бумагу зернистостью не ниже P400.
Снятие карданного вала с крестообразным шарниром
Заднюю часть вала отведите вниз и вытяните кардан из шлицевой муфты коробки передач. При вытаскивании следите, чтобы не повредить шлицы и не пролить масло – заранее подставьте ёмкость под заднюю часть коробки. Если вал сидит плотно, слегка покачайте его в горизонтальной плоскости.
Проверьте состояние крестовин. При обнаружении люфта, ржавчины или заеданий – замените. Не оставляйте вал на земле – шлицы и крестовины легко повреждаются. Храните его в горизонтальном положении, защищая от пыли и влаги. При обратной установке смажьте шлицы трансмиссионным маслом.

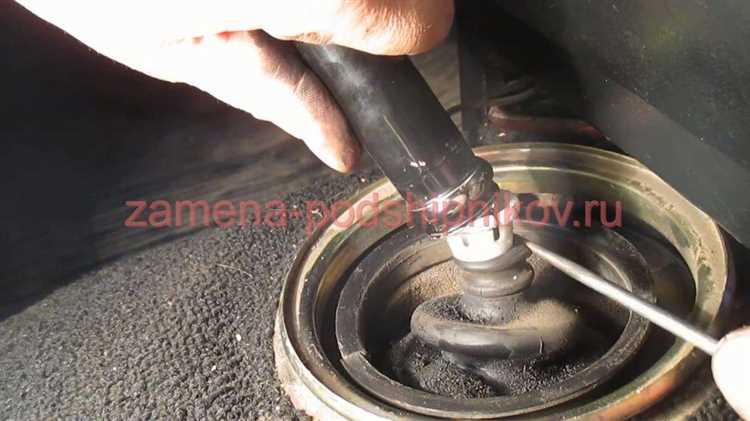

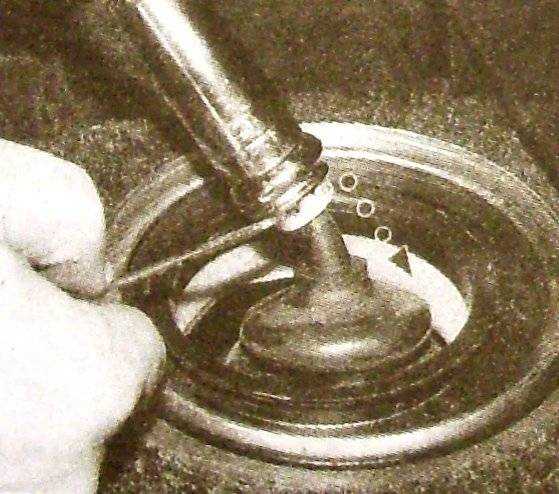

Демонтаж рычага переключения передач из салона
Перед началом работ необходимо отключить аккумулятор, чтобы исключить случайное замыкание при соприкосновении с металлическими частями кузова. Далее следует освободить доступ к рычагу: снять центральную консоль, если установлена, открутив крепёжные винты по её периметру.
Резиновый пыльник крепится к полу четырьмя саморезами – выкрутите их крестовой отвёрткой. После этого пыльник аккуратно отгибается вверх. Под ним находится фиксирующее кольцо – металлическая пружинная скоба, удерживающая рычаг в гнезде.
Надавите на рычаг вниз и проверните его против часовой стрелки – обычно достаточно поворота на 20–30 градусов. Освобождённый рычаг можно извлечь строго вверх, избегая перекосов. Обратите внимание на состояние пластиковой втулки в основании – при износе замените её заранее.
После демонтажа рычага закройте отверстие в полу, чтобы избежать попадания пыли и мусора в механизм выбора передач. При последующей установке обязательно совместите направляющие пазы на корпусе и рычаге, иначе возможен неправильный ход переключения.
Откручивание креплений коробки к двигателю
Перед началом работ отсоедините клемму массы аккумулятора и снимите стартер – он крепится двумя болтами к картеру сцепления. Для доступа к болтам крепления коробки потребуется удлинитель и головка на 17 мм. Работу удобнее выполнять снизу, при этом автомобиль должен быть надежно установлен на опоры.
На ВАЗ 2106 коробка крепится к двигателю пятью болтами: два сверху, два по бокам и один снизу, возле масляного поддона. Верхние болты труднодоступны – используйте карданный переходник или головку с шарниром. При откручивании болтов следите за состоянием резьбы и не допускайте перекосов при снятии – коробка может застрять на направляющих втулках.
После откручивания всех болтов аккуратно пошевелите коробку, чтобы убедиться в отсутствии зацепов. Если коробка не отходит, проверьте, не забыли ли снять тросик сцепления и открутить кожух сцепления, если он мешает.
Не допускайте резких движений или ударов по картеру – это может привести к растрескиванию алюминиевого корпуса. При наличии закисших болтов применяйте проникающую смазку и выдержите 10–15 минут перед попыткой откручивания.
Снятие тросов сцепления и привода спидометра
Для начала работы по снятию коробки передач с автомобиля ВАЗ 2106 потребуется отсоединить тросы сцепления и привода спидометра. Это необходимо для предотвращения повреждения этих компонентов во время демонтажа трансмиссии.
Первым делом отсоедините трос сцепления. Для этого открутите его от вилки сцепления, расположенной на приводном рычаге. Используйте ключ на 13 для откручивания гайки крепления троса. Следует обратить внимание на правильное положение троса, чтобы при его повторной установке не возникло затруднений с натяжением.
После этого переходите к отсоединению троса привода спидометра. Он крепится на хвостовике коробки передач. Для его снятия нужно ослабить фиксирующую гайку, используя ключ на 10. После откручивания гайки аккуратно извлеките трос из крепления, избегая его перегиба. Обратите внимание на состояние наконечников троса и, при необходимости, замените их.
При снятии тросов сцепления и спидометра важно помнить, что эти элементы могут быть достаточно жесткими и требуют аккуратности при демонтаже. Избегайте резких движений, чтобы не повредить соединительные элементы. Снятые тросы рекомендуется проверять на наличие износа и при необходимости заменять их.

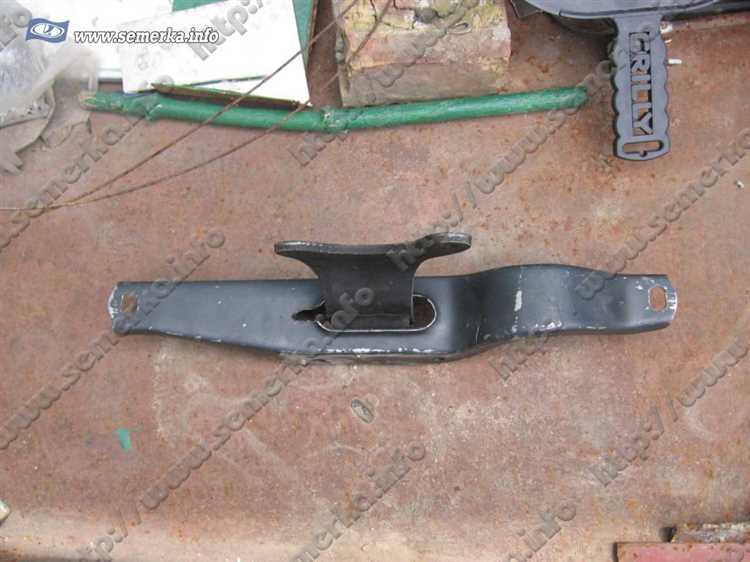

Отсоединение коробки от задней опоры и поддомкрачивание
Перед снятием коробки передач необходимо отсоединить её от задней опоры. Для этого используйте ключ на 13 или 14, чтобы открутить крепежные болты. Обычно их два: один находится внизу, другой – в верхней части опоры. После этого аккуратно снимите опору, убедившись, что она не заедает на резьбе.
Далее приступаем к поддомкрачиванию коробки передач. Для этого установите домкрат под картер коробки так, чтобы он поддерживал её вес, но не поднимал. Это важно для того, чтобы избежать повреждения элементов трансмиссии. Домкрат должен стоять на ровной поверхности, желательно на деревянной подкладке для равномерного распределения нагрузки.
После поддомкрачивания ослабьте крепежные болты, которые удерживают коробку на задней опоре. Если болты не откручиваются из-за закисания, применяйте проникающую жидкость для облегчения процесса. Будьте осторожны, чтобы не повредить резьбовые соединения и не сорвать головки болтов.
Поддерживайте коробку домкратом в процессе работы, так как её вес и положение могут изменяться при откручивании креплений. Это поможет избежать нежелательных повреждений и ускорить процесс демонтажа.

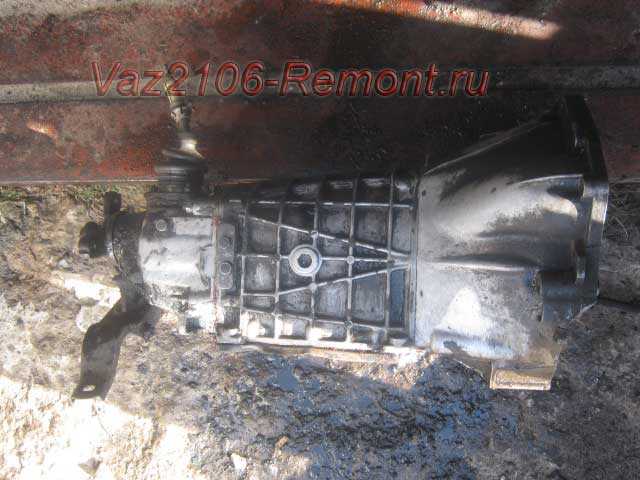

Извлечение коробки передач из моторного отсека
Процесс извлечения коробки передач из моторного отсека на ВАЗ 2106 требует внимательности и точности. Для безопасного и эффективного выполнения работы следуйте пошаговым инструкциям.
- Подготовка автомобиля:
- Отключите аккумулятор, чтобы избежать коротких замыканий.
- Поднимите переднюю часть автомобиля с помощью домкрата и установите на подставки для обеспечения стабильности.
- Слейте трансмиссионное масло, используя подходящий контейнер.
- Снятие карданного вала:
- Отсоедините карданный вал от коробки передач, открутив крепежные болты с обеих сторон (от вала и коробки).
- Обратите внимание на положение шлицевых соединений, чтобы при установке не нарушить балансировку.
- Отсоединение рычага переключения передач:
- Открутите болт, фиксирующий рычаг коробки передач.
- Снимите пыльник с рычага, если он присутствует.
- Отсоедините шток переключения передач от рычага.
- Отсоединение сцепления:
- Открутите болты, фиксирующие сцепление на коробке передач.
- Проверьте, чтобы в процессе снятия сцепление не повредилось и не застряло в коробке.
- Отсоединение коробки передач от двигателя:
- Открутите болты, фиксирующие коробку передач к блоку двигателя.
- Перед снятием убедитесь, что все соединения (электрические и трубки охлаждения) отсоединены.
- Извлечение коробки передач:
- Используя помощь второго человека, аккуратно начинайте извлечение коробки передач.
- Не допускайте перекосов, чтобы избежать повреждений корпуса коробки.
- Перед извлечением убедитесь, что коробка передач не цепляется за другие элементы кузова или двигатель.
После извлечения коробки передач обязательно проверьте на наличие повреждений. Если планируется повторная установка, тщательно очистите все соединения и подготовьте элементы для монтажа.
Вопрос-ответ:
Какие инструменты понадобятся для снятия коробки передач на ВАЗ 2106?
Для снятия коробки передач на ВАЗ 2106 вам понадобятся: гаечные ключи (включая комбинированные и рожковые), головки с воротками, домкрат для подъема машины, баллонный ключ для снятия колес, возможно, потребуется длинная рукоятка для увеличения момента при откручивании креплений, а также плоская и крестовая отвертка для некоторых мелких деталей.
Как правильно подготовить автомобиль перед снятием коробки передач?
Перед началом работы нужно тщательно подготовить автомобиль: поставьте его на ровную поверхность, зафиксируйте колеса, установите подставки под автомобиль и снимите аккумулятор для безопасности. Затем освободите пространство, сняв крышки подкапотного пространства, если это требуется для доступа к соединительным узлам.
Какие сложности могут возникнуть при снятии коробки передач на ВАЗ 2106?
Основная сложность — это коррозия крепежных болтов и гаек, которые могут быть закисшими. Из-за этого потребуется использование специальных жидкостей для снятия ржавчины, а иногда и дополнительные усилия, чтобы открутить их. Также может возникнуть трудность с выемкой коробки, особенно если она долго не снималась и прочно закрепилась.
Как снять коробку передач на ВАЗ 2106, не имея большого опыта в ремонте автомобилей?
Если у вас нет большого опыта, рекомендуется действовать осторожно и следовать пошаговой инструкции. Начните с отключения аккумулятора и снятия всех элементов, мешающих доступу к коробке передач. Обязательно снимите карданный вал, отсоедините тросы и провода. После того как все крепежи будут откручены, аккуратно опустите коробку с помощью домкрата. Важно не торопиться и работать в паре с помощником, чтобы минимизировать риск повреждения компонентов.
Можно ли снять коробку передач на ВАЗ 2106 без помощи профессионала?
Да, снять коробку передач на ВАЗ 2106 вполне возможно самостоятельно, если у вас есть необходимые инструменты и вы внимательно следуете инструкции. Главное — это терпение и аккуратность, а также уверенность в своих силах. При правильном подходе вы сможете справиться с задачей, но если возникнут трудности, всегда можно обратиться за консультацией к опытным автолюбителям или механикам.
Как правильно снять коробку передач на ВАЗ 2106?
Для того чтобы снять коробку передач на ВАЗ 2106, нужно соблюдать несколько важных шагов. Сначала стоит поднять машину с помощью домкрата и установить подставки, чтобы обеспечить безопасный доступ к коробке. Затем нужно отсоединить аккумулятор и снять все элементы, которые могут помешать снятию коробки, такие как защитный щиток и картер сцепления. После этого откручиваются крепления, соединяющие коробку с двигателем и кузовом. Важно помнить, что для снятия коробки понадобится помощник, так как она довольно тяжёлая. Для завершения работы нужно аккуратно извлечь коробку, избегая повреждения других элементов трансмиссии.
Сколько времени занимает снятие коробки передач на ВАЗ 2106?
Процесс снятия коробки передач на ВАЗ 2106 зависит от опыта владельца и наличия необходимого инструмента. В среднем, при наличии всех условий и помощника, это может занять от 4 до 6 часов. Важно учесть, что потребуется время на подготовительные работы, такие как демонтаж защитных элементов и отсоединение приводов. Если у вас есть опыт работы с автомобилями, это время может сократиться. Однако если вы делаете это в первый раз, может понадобиться больше времени, чтобы тщательно выполнить все шаги и избежать ошибок.
