Рулевая рейка ВАЗ 2109 располагается между лонжеронами передней подвески и крепится к подрамнику через два болта и резиновые втулки. Демонтаж узла необходим при появлении люфта, течи жидкости или закусывании при вращении руля. При наличии базового инструмента и доступа к смотровой яме или подъемнику, операция выполнима в условиях гаража.
Перед началом работ следует зафиксировать рулевое колесо в прямом положении и отключить аккумулятор – это исключит самопроизвольное вращение и облегчит повторную установку. Откручивать рулевые наконечники лучше съёмником – это исключает повреждение резьбы. Болты крепления рейки обычно закисают, поэтому необходимо обработать их проникающей смазкой минимум за час до демонтажа.
Рулевой вал соединяется с рейкой через карданный шарнир. Его отсоединение требует ослабления прижимного болта и легкого проворачивания соединения. Следует отметить, что вал имеет шлицевое соединение с метками – их важно совместить при обратной установке, чтобы избежать смещения центра рулевого управления.
Инструменты: ключи на 13 и 17, съёмник рулевых наконечников, проникающая смазка, монтажка. При наличии гидроусилителя – дополнительные усилия на отсоединение и заглушку гидролиний. Удобство работы обеспечит наличие помощника, особенно при снятии рейки из-под машины – её габариты не позволяют легко извлечь узел в одиночку.
Как безопасно вывесить переднюю часть автомобиля для доступа к рулевой рейке
Для обеспечения безопасного доступа к рулевой рейке на ВАЗ 2109 перед началом работ необходимо правильно вывесить переднюю часть автомобиля. Ошибки на этом этапе могут привести к травмам или повреждению автомобиля.
Подготовьте ровную, твердую поверхность – желательно бетонное покрытие. Запрещено поднимать автомобиль на мягком грунте или наклонной площадке. Установите противооткатные упоры под задние колёса, чтобы исключить скатывание автомобиля.
Ослабьте гайки передних колёс, не поднимая автомобиль. Используйте домкрат с грузоподъёмностью не менее 1,5 тонн. Установите его под усиленную часть порога или под подрамник – участок, предусмотренный производителем для подъёма.
Поднимите переднюю часть до момента, пока оба колеса не оторвутся от земли минимум на 5 см. Сразу после подъёма подставьте под передние лонжероны или усиленные участки днища надёжные подпорки (подставки). Категорически запрещено выполнять работы, опираясь только на домкрат.
Контролируйте устойчивость конструкции. Попробуйте аккуратно покачать автомобиль за стойку – он не должен шататься. Только после этого можно демонтировать передние колёса и приступать к доступу к рулевой рейке.

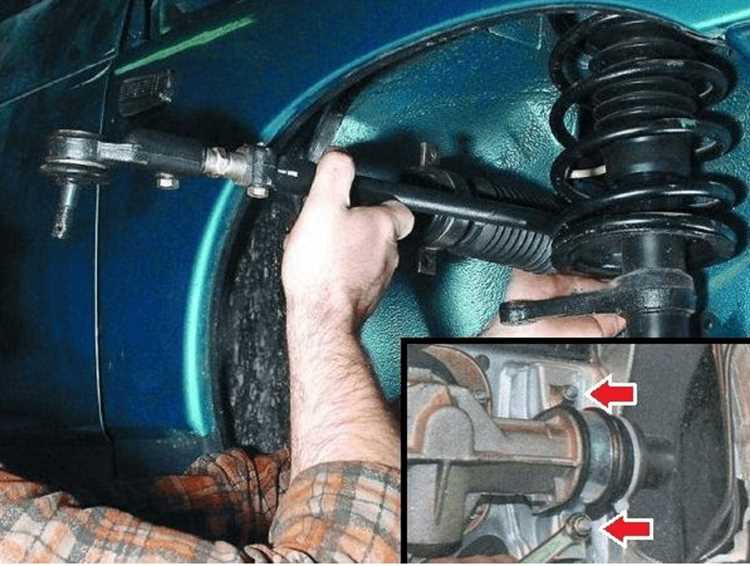

Как отсоединить рулевые тяги от поворотных кулаков без повреждения деталей
Перед началом работ необходимо зафиксировать автомобиль на ровной поверхности, установить упоры под задние колёса и приподнять переднюю часть с помощью домкрата. Снимите переднее колесо, чтобы обеспечить свободный доступ к наконечнику.
Алгоритм действий:
1. Очистите резьбовую часть пальца рулевого наконечника металлической щёткой, удалите грязь и ржавчину. Это предотвратит закусывание гайки при откручивании.
2. Сорвите гайку крепления пальца к поворотному кулаку ключом на 19. Не откручивайте полностью – оставьте 2–3 витка резьбы. Это защитит резьбу от повреждения при работе съёмником.
3. Установите съёмник на палец рулевого наконечника. Центрируйте нажимной болт точно по центру хвостовика пальца. Плавно затягивайте болт, не применяя резких усилий. Услышите характерный щелчок – палец вышел из посадочного места.
4. После освобождения пальца полностью открутите гайку и аккуратно извлеките наконечник из проушины кулака. При необходимости подвигайте тягу, чтобы избежать перекоса.
Не прикасайтесь к пыльнику шарнира монтажкой или отвёрткой – повреждение защитного чехла приводит к быстрому выходу шарнира из строя.
Используйте только исправный съёмник с чистыми рабочими поверхностями. Следите за соосностью нажимного болта – перекос может сорвать резьбу на пальце или повредить корпус съёмника.
Как отключить рулевой вал от рулевой рейки в моторном отсеке
Для отсоединения рулевого вала от рулевой рейки на ВАЗ 2109 потребуется обеспечить доступ к соединению через моторный отсек. Работы выполняются на заглушённом двигателе при полностью обесточенном автомобиле.
- Откройте капот и снимите аккумуляторную батарею для безопасности и освобождения пространства.
- Снимите воздушный фильтр в сборе, чтобы получить доступ к карданному шарниру рулевого вала.
- Обратите внимание на положение кардана: соединение фиксируется прижимным болтом с гайкой под головку на 13 мм. Используйте проникающую смазку, если крепёж покрыт коррозией.
- Удерживая болт ключом, аккуратно отверните гайку. Болт имеет прорезь, фиксирующую его в пазу вала, поэтому полностью извлеките болт перед дальнейшими действиями.
- При помощи монтажки или отвертки аккуратно разожмите хомут карданного соединения, чтобы ослабить посадку на шлицевом конце рулевой рейки.
- Потяните рулевой вал на себя (в сторону салона) до полного выхода из зацепления со шлицами рулевой рейки. Если соединение закисшее, допускается лёгкое постукивание через деревянную проставку.
После отсоединения убедитесь, что кардан не висит на проводах и не мешает дальнейшему демонтажу рейки. При сборке требуется точно совместить шлицы и зафиксировать соединение штатным болтом в прежнем положении.
Как правильно снять защиту картера и нижнюю часть подрамника
Перед началом работ заглушите двигатель, установите автомобиль на ровную поверхность и зафиксируйте его с помощью противооткатных упоров. Поднимите переднюю часть автомобиля на прочные опоры – домкрат использовать только для подъёма, а не как опору.
- Открутите болты крепления передней части защиты картера к подрамнику. Как правило, используется ключ на 13 или головка.
- Переходите к задним креплениям защиты. Они могут быть прикручены как к лонжеронам, так и к поперечине. Используйте проникающую смазку, если резьбовые соединения прикипели.
- Снимите защиту картера, удерживая её двумя руками – она может быть тяжелой или резко соскользнуть после откручивания последнего болта.
Для демонтажа нижней части подрамника потребуется частичный демонтаж элементов подвески:
- Ослабьте крепления шаровых опор к рычагам. Болты не извлекайте полностью, пока не будет подготовлен домкрат для подстраховки рычага.
- Открутите болты крепления подрамника к кузову. Обычно используются болты М12, потребуется ключ или головка на 17 или 19.
- Плавно опустите подрамник, подставив под него домкрат или деревянный брус – особенно важно, если установлен усилитель или штатные распорки.
После снятия подрамника обеспечивается доступ к рулевой рейке, а также к креплениям её втулок и тяг.
Как извлечь рулевую рейку из-под автомобиля без демонтажа двигателя
Перед началом работы отключите минусовую клемму аккумулятора и зафиксируйте автомобиль на подъёмнике или надёжных опорах. Снимите передние колёса для удобного доступа к рулевым тягам и рейке.
Открутите гайки крепления рулевых наконечников к поворотным кулакам и с помощью съёмника извлеките пальцы шарниров. Ослабьте хомуты защитных пыльников и сдвиньте их в сторону. Демонтируйте поперечную тягу стабилизатора поперечной устойчивости, если она ограничивает доступ.
Из салона снимите нижнюю часть кожуха рулевого вала, открутите фиксирующий болт крестовины. Отсоедините карданный шарнир рулевого вала от шлицевого конца рейки. Не допускайте проворота рулевого колеса после отсоединения – это может повредить контактное кольцо подушки безопасности.
Для облегчения демонтажа используйте монтажку и поворачивайте рейку определённым углом, чтобы вывести её из крепёжных отверстий. Если мешают элементы крепления проводки или трубок, временно отсоедините хомуты и аккуратно отведите их в сторону.
После извлечения осмотрите опоры и втулки на предмет износа. Перед установкой новой или отремонтированной рейки убедитесь в чистоте посадочных мест и целостности пыльников.

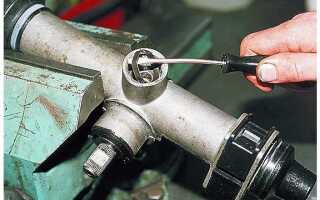

На что обратить внимание при визуальной диагностике снятой рулевой рейки
При осмотре снятой рулевой рейки важно уделить внимание нескольким ключевым элементам. Первым делом проверьте состояние корпуса рейки. На нем не должно быть трещин, вмятин или значительных повреждений. Даже небольшие повреждения могут привести к утечкам жидкости или нестабильной работе системы.
Осмотрите шлицы и подшипники. Износ шлицевых соединений может указывать на неправильную эксплуатацию или недостаточную смазку. Поврежденные подшипники чаще всего приводят к появлению люфта в рулевом колесе, что негативно влияет на управление автомобилем.
Особое внимание стоит уделить состоянию пыльников и сальников. Они должны быть целыми, без трещин и износа. Поврежденные пыльники способствуют попаданию грязи и влаги в механизмы, что ускоряет их износ.
Проверка внутренних компонентов также не менее важна. При вращении вала не должно быть посторонних звуков, таких как скрежет или щелчки. Это может быть сигналом износа зубчатых колес или дефектов внутренних механизмов рейки.
На валах и шестернях не должно быть следов износа или коррозии. Скопления ржавчины на этих частях указывают на попадание воды в систему, что может привести к серьезным повреждениям. При наличии коррозии рекомендуется заменить поврежденные элементы.
Если рейка оснащена гидроусилителем руля, обратите внимание на состояние трубок и соединений. Протечка жидкости может свидетельствовать о повреждении уплотнителей или ослаблении креплений. Также проверьте состояние герметичных крышек и уплотнителей, которые могут пропускать жидкость при длительной эксплуатации.
Рекомендуется также осмотреть рейку на наличие следов смазки или жидкости. Это может указывать на проблемы с герметичностью системы, что требует своевременной замены поврежденных деталей.
Вопрос-ответ:
Как правильно снять рулевую рейку на ВАЗ 2109 своими руками?
Чтобы снять рулевую рейку на ВАЗ 2109, нужно соблюдать несколько шагов. Сначала убедитесь, что машина стоит на ровной поверхности и включена парковочная передача. Затем открутите передние колеса, чтобы обеспечить доступ к рейке. Отключите рулевые наконечники и все соединения, а также отсоедините карданный вал. После этого можно открутить крепежные болты, которые держат рейку, и аккуратно снять её. Обязательно проверяйте все соединения на наличие износа или повреждений.
Какие инструменты нужны для снятия рулевой рейки на ВАЗ 2109?
Для снятия рулевой рейки на ВАЗ 2109 вам понадобятся: ключи и головки, отвертка, баллонный ключ для снятия колес, домкрат и подставки для безопасности, а также плоскогубцы для отсоединения шлангов. Важно, чтобы инструменты были качественными и подходили для работы с автомобильными узлами. Если рейка закисшая, может понадобиться жидкость для размягчения ржавчины.
Как определить, что рулевая рейка на ВАЗ 2109 нуждается в замене?
Если при повороте руля появляются посторонние звуки, люфт в руле, или steering wheel «крутится» не так, как обычно, возможно, проблема в рейке. Также стоит обратить внимание на утечку жидкости из системы или если рейка не возвращается в нейтральное положение. В таких случаях часто требуется замена рулевой рейки.
Нужно ли снимать подрамник для снятия рулевой рейки на ВАЗ 2109?
Снимать подрамник для снятия рулевой рейки на ВАЗ 2109 не обязательно, но это может потребоваться в случае, если рейка сильно закисла или если другие детали автомобиля мешают её снятию. Иногда достаточно отсоединить части подвески, чтобы освободить место для работы.
Как правильно установить новую рулевую рейку на ВАЗ 2109?
Для установки новой рулевой рейки на ВАЗ 2109, начните с того, чтобы правильно выровнять её и закрепить с помощью болтов и кронштейнов. Убедитесь, что все соединения, включая рулевые наконечники, прикручены надежно. После этого проведите проверку всех креплений и системы рулевого управления. Также не забудьте проверить уровень жидкости в гидроусилителе и проверить работу рейки после установки.
Как правильно снять рулевую рейку на ВАЗ 2109 своими руками?
Для того чтобы снять рулевую рейку на ВАЗ 2109, сначала нужно подготовить инструмент и снять несколько элементов, мешающих доступу. Начните с того, что отключите аккумулятор, чтобы избежать случайного замыкания. Затем открутите колесо, чтобы обеспечить свободный доступ к рулевой колонке. После этого отсоедините рулевые тяги, аккуратно ослабьте болты, крепящие рейку к кузову и открутите все необходимые крепления. Важно не забывать о том, что на рейке может быть жидкость, поэтому будьте готовы к возможным утечкам. После снятия рейки можно приступать к её ремонту или замене.
