Задняя дверь ВАЗ 2107 отличается простой, но продуманной конструкцией, которая позволяет выполнить её полную сборку в гаражных условиях без использования специализированного оборудования. Основные узлы – это каркас двери, стеклоподъёмник, замок, тяги и обшивка. Все элементы устанавливаются поэтапно, с чёткой последовательностью, нарушение которой приводит к трудностям в установке и регулировке механизмов.
Перед началом работ необходимо убедиться в наличии всех комплектующих: стекло с направляющими, механический или электрический стеклоподъёмник, замок задней двери, внешняя и внутренняя ручки, тяговые соединения, уплотнители и декоративная обшивка. Для сборки потребуется стандартный набор инструментов: крестовая и плоская отвёртки, торцовые ключи на 8 и 10, а также пластиковые монтажки для фиксации обшивки.
Особое внимание стоит уделить правильной установке стеклоподъёмника – он фиксируется на трёх точках и должен свободно перемещаться по направляющим без заеданий. При установке стекла важно не допустить перекоса: сначала оно заводится в проём сверху, затем аккуратно опускается внутрь двери и фиксируется в каретке подъёмника. Все резиновые уплотнители должны плотно прилегать, чтобы избежать дребезга и попадания влаги внутрь двери.

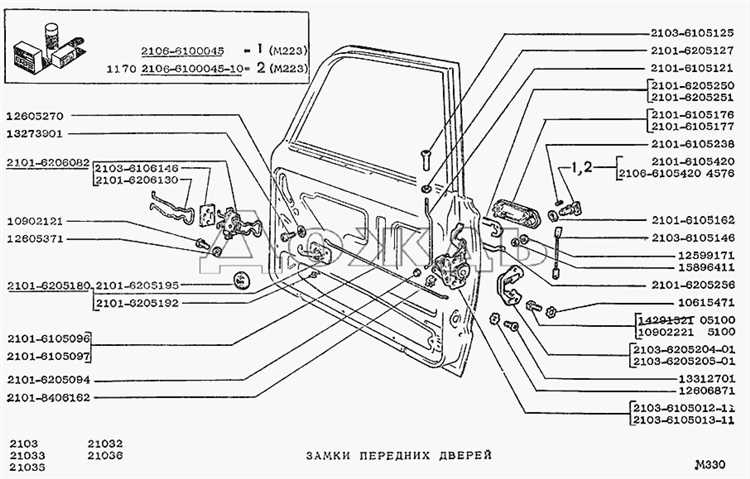

Замок двери монтируется через технологическое окно, после чего подсоединяются тяги внутренней и наружной ручек. При этом важно не перепутать их местами и предварительно проверить длину каждой. Регулировка замка выполняется после установки всех тяг, с проверкой закрывания и открытия двери без усилий. Финальным этапом является установка обшивки – её крепление осуществляется пластиковыми пистонами, которые нужно аккуратно защёлкнуть в заранее подготовленные отверстия в каркасе двери.

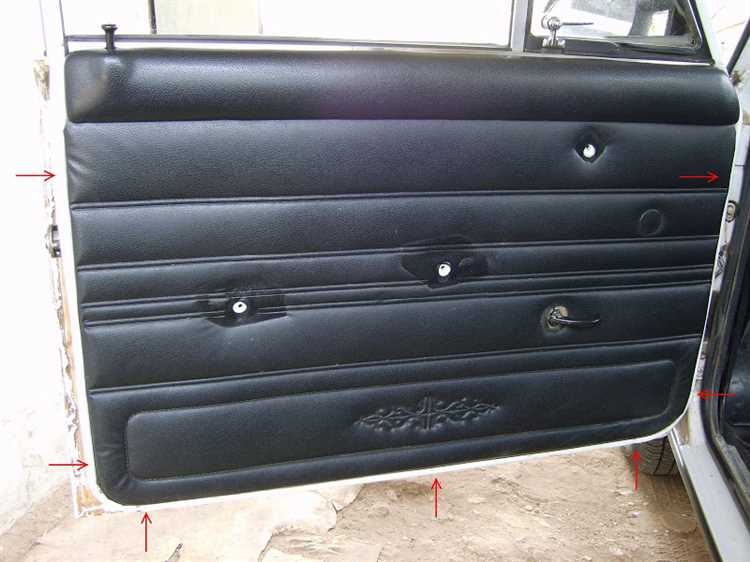

Как снять обшивку задней двери без повреждений
Плоской пластиковой лопаткой аккуратно подденьте декоративную заглушку на ручке стеклоподъёмника. Под ней находится стопорное кольцо. Снимите его пинцетом или крючком из тонкой проволоки, затем снимите ручку.

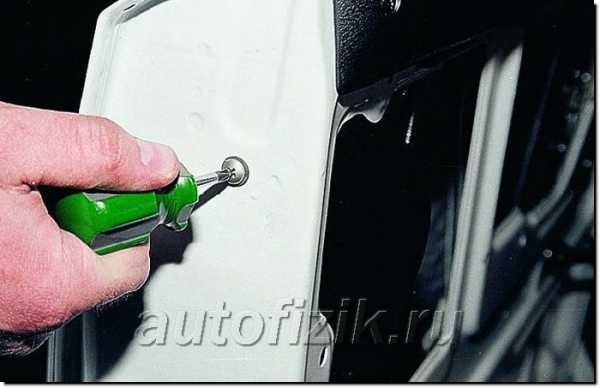

Открутите саморезы в нижней части обшивки и по периметру. Обычно их 4–6, в зависимости от модификации.
Начните отделение обшивки снизу. Пластиковой лопаткой аккуратно подденьте край и равномерно двигайтесь вдоль всей нижней кромки, отсоединяя пластиковые пистоны. Не тяните резко – фиксирующие элементы могут треснуть или вырвать часть обшивки.
После отсоединения всех пистонов приподнимите обшивку вверх, чтобы вывести её из зацепления с верхним краем металлической части двери. Работайте аккуратно – в районе замка проходят тяги, их можно повредить при рывке.
При наличии динамика отсоедините разъём перед окончательным снятием панели. Зафиксируйте обшивку в горизонтальном положении, чтобы избежать излома пластика или деформации.
Подготовка стеклоподъёмника к установке
Перед установкой необходимо убедиться, что стеклоподъёмник исправен. Проверяется плавность хода механизма при ручном вращении шестерни. При наличии заеданий или люфта – заменить изношенные элементы или весь механизм.
Очистить корпус стеклоподъёмника от пыли, остатков старой смазки и ржавчины. Для этого использовать щётку по металлу и очиститель тормозов. После очистки нанести новую литиевую смазку на все движущиеся части, включая шестерню, направляющие и ось ролика.
Проверить целостность троса, если используется тросовый механизм. При наличии расслаивания, перегибов или следов коррозии – заменить трос. Проверить катушки на наличие перекосов и механических повреждений.
Если стеклоподъёмник электрический, протестировать мотор. Подать напряжение 12 В напрямую от аккумулятора. Мотор должен работать без шумов и остановок. При перегревах или посторонних звуках – заменить привод.
Обязательно очистить посадочные отверстия в двери от грязи и остатков старого герметика. Проверить резьбу крепёжных точек. При необходимости прогнать метчиком, чтобы избежать перекосов при затяжке.
Подготовить новые крепёжные элементы – болты М6 с длиной не менее 12 мм и шайбы. Использование старых элементов с повреждённой резьбой недопустимо.
Установка направляющих и фиксация стекла
Перед установкой направляющих удалите старую смазку и грязь из полостей двери. Используйте обезжириватель и ветошь. Все поверхности должны быть сухими и чистыми.
- Установите переднюю вертикальную направляющую. Вставьте её через нижний технологический проём, совместите с посадочными отверстиями, зафиксируйте двумя винтами М6. Не перетягивайте – возможна деформация профиля.
- Заднюю направляющую вставляйте под углом, аккуратно проталкивая вверх. Зафиксируйте аналогично, контролируя параллельность относительно передней направляющей.
- Проверьте свободный ход стеклоподъёмника без стекла. Если присутствуют закусывания – отрегулируйте положение направляющих, ослабив крепления и сдвинув элементы в нужную сторону.
Для установки стекла:
- Опустите каретку стеклоподъёмника примерно на 2/3 вниз по направляющим.
- Аккуратно вставьте стекло в дверной проём сверху, заведите его внутрь двери, соблюдая угол наклона, чтобы не повредить кромки.
- Совместите отверстия в стекле с кареткой. Закрепите стекло прижимными пластинами и болтами М5. Затягивайте с усилием не более 3 Н·м.
- Проверьте ход стекла вручную. Оно должно двигаться без перекосов и заеданий. При необходимости проведите корректировку направляющих и каретки.
После установки нанесите силиконовую смазку на внутреннюю поверхность направляющих. Это снизит трение и увеличит срок службы стеклоподъёмного механизма.

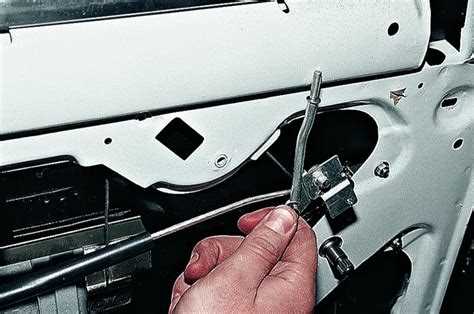

Монтаж внутренней ручки и тягового механизма замка
Перед установкой проверьте целостность тяг и наличие штатных пластиковых фиксаторов. Если фиксатор повреждён или отсутствует – замените его на новый, иначе возможен люфт или полный выход из строя механизма.
Установку начинайте с соединения длинной тяги с внутренним язычком замка. Вставьте конец тяги в прорезь рычага и зафиксируйте пластиковым зажимом до характерного щелчка. Следите за тем, чтобы тяга не имела изгибов и не упиралась в элементы двери – при необходимости подогните её вручную, добившись свободного хода.
Короткую тягу соедините с внутренней ручкой открытия. Закрепите аналогично – вставкой в рычаг и фиксацией зажимом. Проверьте, чтобы ручка после установки имела чёткий ход без заеданий и срабатывала с первого нажатия.
Закрутите крепёжные винты ручки к каркасу двери. Используйте отвертку с коротким жалом для доступа в ограниченном пространстве. При перекосе ручки возможно нештатное срабатывание замка, поэтому добивайтесь плотного прилегания к металлу.
После сборки проверьте работу: закройте дверь, потяните за ручку изнутри. Должно ощущаться уверенное открытие замка без рывков и запаздываний. При необходимости повторно отрегулируйте положение тяг и добейтесь синхронной работы всех элементов.
Как правильно подключить электропроводку задней двери
Перед началом подключения обесточьте бортовую сеть, сняв минусовую клемму аккумулятора. Это исключит короткое замыкание при работе с разъёмами и проводами.
Сначала подберите схему электропроводки конкретной модификации ВАЗ 2107. Для базовой комплектации в задней двери чаще всего подключаются провода на подсветку номерного знака, замок багажника (если он с электроприводом) и обогрев стекла. В более поздних версиях может быть добавлен центральный замок или динамик.
Протяните проводку через штатный гофрированный рукав между дверью и кузовом. Следите за тем, чтобы гофра не была пережата – при закрытии двери провод не должен деформироваться. Используйте гибкий многожильный кабель с двойной изоляцией, сечением не менее 0.75 мм² для осветительных цепей и не менее 1 мм² для силовых цепей обогрева стекла.
Соединения выполняйте с помощью герметичных разъёмов или пайки с последующей термоусадочной трубкой. Избегайте скруток: они ненадёжны и быстро окисляются, особенно при повышенной влажности в задней части автомобиля.
Для подключения к кузовной проводке используйте штатные разъёмы или подключайтесь на внутреннем жгуте возле задней полки. Провода маркируйте сразу после прокладки – это упростит последующий ремонт или диагностику.
После завершения подключений проверьте все цепи: включите зажигание, задний ход, обогрев стекла и проверьте реакцию всех задействованных элементов. Если задействован динамик – проверьте полярность подключения, чтобы избежать искажения звука.
Установка обшивки и проверка зазоров
После сборки задней двери на ВАЗ 2107 и подготовки всех элементов, можно переходить к установке обшивки. Для этого необходимо аккуратно закрепить обшивку, следя за тем, чтобы не повредить поверхность и не нарушить герметичность.
Перед тем как установить обшивку, важно проверить внутреннюю часть двери на наличие грязи и пыли. Все поверхности должны быть очищены, а уплотнители проверены на износ. Поврежденные уплотнители стоит заменить, чтобы предотвратить проникновение воды и грязи в салон автомобиля.
Процесс установки обшивки начинается с того, что нужно аккуратно подсоединить все необходимые элементы, такие как ручка открытия двери и кнопка стеклоподъемника (если они присутствуют). Эти элементы должны быть подключены до окончательной фиксации обшивки, чтобы избежать дальнейшего демонтажа.
Затем, начиная с верхней части двери, обшивка устанавливается на место, направляя крепежи в соответствующие отверстия. Каждый крепеж должен быть надежно зафиксирован, избегая перекоса или деформации обшивки. При установке следите, чтобы края обшивки совпадали с краями двери, а также чтобы она не перекрывала механизмы, такие как ручки или замки.
После установки обшивки важно проверить зазоры между дверью и кузовом автомобиля. Правильные зазоры обеспечивают нормальное функционирование двери и предотвращают излишний шум при движении. Зазор между дверью и кузовом должен быть равномерным по всей длине, не более 2-3 мм с каждой стороны. Для точности измерений используйте штангенциркуль или линейку.
Если зазоры слишком большие или малые, необходимо отрегулировать положение двери. Для этого ослабьте крепежные болты петель двери и аккуратно подкорректируйте ее положение, после чего вновь затяните болты. После регулировки проверьте, чтобы дверь закрывалась плотно и без усилий, без люфта и заеданий.
После проверки зазоров и установки обшивки, стоит еще раз проверить работу всех элементов, таких как замок, стеклоподъемник и ручка двери. Убедитесь, что все механизмы функционируют исправно и не мешают нормальной эксплуатации двери.
Проверка работоспособности всех элементов двери
После сборки задней двери на ВАЗ 2107 необходимо тщательно проверить работу каждого элемента, чтобы избежать дальнейших проблем с эксплуатацией. Убедитесь, что все механизмы функционируют корректно и дверь закрывается и открывается без задержек или скрипов.
- Замок двери: Проверьте, чтобы замок открывался и закрывался плавно. Он не должен заедать или щелкать при попытке закрыть дверь. Обратите внимание на износ язычка замка и при необходимости смазать механизм.
- Петли: Петли должны быть надежно закреплены, без люфта. Откройте и закройте дверь несколько раз, следя за тем, чтобы она двигалась без сопротивления и скрипов. Если петли изношены, замените их, чтобы избежать повреждения дверной рамы.
- Стеклоподъемник: Убедитесь, что стеклоподъемник работает исправно. Стекло должно опускаться и подниматься плавно, без рывков и заеданий. Проверьте, чтобы не было лишнего шума при движении стекла. При необходимости подрегулируйте механизм или замените поврежденные детали.
- Уплотнитель: Уплотнитель должен плотно прилегать к кузову, предотвращая попадание влаги и грязи в салон. Проверьте его на наличие повреждений или трещин. Если уплотнитель поврежден, замените его на новый для обеспечения герметичности двери.
- Ручка и фиксатор: Проверьте работу наружной и внутренней ручки двери. Они должны срабатывать без усилий, не заедать и не иметь люфта. Также убедитесь, что фиксатор двери правильно выполняет свою функцию, надежно удерживая дверь в открытом положении.
- Провода и электрические компоненты (если есть): Если на задней двери установлены электрические устройства, такие как стеклоподъемники или обогрев, проверьте их работоспособность. Убедитесь, что проводка не повреждена, а все соединения надежны.
- Качество покраски: После сборки важно проверить качество покраски. Убедитесь, что нет сколов, трещин или разводов краски, которые могут привести к коррозии. В случае обнаружения дефектов выполните дополнительную обработку поверхности.
Проведение тщательной проверки всех элементов задней двери на ВАЗ 2107 позволит избежать неприятных ситуаций в дальнейшем, а также обеспечит долгосрочную и безопасную эксплуатацию автомобиля.
Вопрос-ответ:
Как собрать заднюю дверь на ВАЗ 2107 своими руками?
Для сборки задней двери на ВАЗ 2107 нужно подготовить все необходимые инструменты и запчасти: дверь, петли, ручку, стекло, уплотнители, петли, замок и крепеж. Начать следует с установки петель на дверь. После этого устанавливаются стекло и механизмы, такие как замок и ручка. Важно правильно подключить электрические элементы (если они есть) и закрепить все детали с помощью подходящих болтов и гаек. После завершения сборки проверяется работа замка, стеклоподъемников и других механизмов.
Какую роль в сборке задней двери на ВАЗ 2107 играет замок?
Замок играет ключевую роль в обеспечении безопасности задней двери. Он отвечает за правильное закрывание двери, предотвращая ее случайное открывание во время движения. Важно, чтобы замок был установлен правильно, а все его компоненты, включая защелки и защита от коррозии, находились в хорошем состоянии. Если замок не работает корректно, дверь может плохо закрываться, что приведет к нарушению герметичности и безопасности автомобиля.
Нужен ли специальный инструмент для сборки задней двери на ВАЗ 2107?
Для сборки задней двери на ВАЗ 2107 достаточно стандартного набора инструментов, таких как гаечные ключи, отвертки, торцевые головки, шуруповерт и молоток. Важно использовать инструменты подходящего размера, чтобы не повредить детали и обеспечить надежное крепление. Если установка стекла или других элементов требует особых усилий, может понадобиться специальный инструмент, например, для натяжки уплотнителей или установки стеклоподъемников.
Какие возможные проблемы могут возникнуть при сборке задней двери на ВАЗ 2107?
При сборке задней двери на ВАЗ 2107 могут возникнуть различные проблемы. Одной из самых распространенных является неправильная установка петель, из-за чего дверь может не закрываться или плохо фиксироваться. Также могут быть проблемы с стеклоподъемниками или замком, если они неправильно подключены или не соответствуют модели автомобиля. Другой проблемой может быть неисправность уплотнителей, что приведет к попаданию воды и пыли в салон автомобиля. Важно внимательно следить за правильностью установки всех деталей и использовать качественные запчасти.
Как проверить, что задняя дверь на ВАЗ 2107 собрана правильно?
Чтобы проверить правильность сборки задней двери на ВАЗ 2107, необходимо закрыть дверь и проверить, как она фиксируется в закрытом положении. Дверь должна плотно прилегать к кузову без зазоров. Стоит также проверить работу замка и ручки: дверь должна открываться и закрываться без усилий. Далее стоит убедиться в том, что стекло двигается плавно, если оно установлено с механическим или электрическим приводом. Проверка герметичности уплотнителей тоже важна: вода и воздух не должны попадать внутрь автомобиля при закрытой двери.
Как правильно собрать заднюю дверь на ВАЗ 2107?
Сборка задней двери на ВАЗ 2107 начинается с подготовки всех необходимых деталей: самой двери, стеклоподъемников, уплотнителей, петлей и ручек. Сначала нужно установить петли, которые крепятся к кузову с помощью болтов. Затем устанавливается стекло, которое закрепляется в механизме подъема, и проверяется его работа. После этого устанавливаются уплотнители и наружная ручка. Все элементы должны быть закреплены надежно, чтобы не было люфта или посторонних шумов при закрытии двери. Завершающим этапом является проверка правильности установки замка и его взаимодействие с ключом.
Какие инструменты понадобятся для сборки задней двери на ВАЗ 2107?
Для сборки задней двери на ВАЗ 2107 потребуется набор стандартных инструментов: ключи и головки для крепежных элементов, отвертки, пассатижи, молоток для легкого постукивания по деталям, а также набор для регулировки стеклоподъемников. Также могут понадобиться специальные приспособления для корректной установки стекол и уплотнителей. Важно помнить, что для работы с замками и петлями может понадобиться смазка, чтобы избежать ржавчины и повысить долговечность деталей.
