Отказ стоп-сигналов на ВАЗ 2112 – это не просто неудобство, а нарушение требований ПДД, за которое предусмотрен штраф. Проблема может быть как в простом перегоревшем предохранителе, так и в неисправности самого концевика педали тормоза. Диагностика начинается с проверки наиболее уязвимых участков цепи.
Первое, что стоит проверить – лампы задних фонарей. В ВАЗ 2112 используются лампы типа P21W. Даже если одна лампа визуально цела, замена обеих – оправданная мера, особенно при наличии потемнения колбы или окисления контактов.
Если замена ламп не помогла, переходим к проверке предохранителя F1 (10 А) в монтажном блоке. При его выходе из строя пропадает питание на всю цепь стоп-сигналов. Далее следует осмотреть реле стоп-сигналов, хотя на большинстве версий 2112 оно отсутствует – питание идёт напрямую через концевик.
Неисправность концевого выключателя на педали тормоза – одна из частых причин. Контакты внутри могут подгореть или расшататься, особенно при длительной эксплуатации. Проверка осуществляется мультиметром: при нажатии на педаль должно быть замыкание контактов. Замена элемента не требует специальных навыков.
Если все компоненты исправны, остаётся проверка проводки от концевика до задних фонарей. Часто встречаются повреждения изоляции в районе тоннеля пола или задних стоек. Используется прозвон проводов и визуальный осмотр на предмет переломов и следов влаги.
Не работают стоп сигналы на ВАЗ 2112: причины и решение
Выход из строя ламп – наиболее частая причина. На ВАЗ 2112 используются лампы типа P21W. При перегорании одной или обеих ламп стоп-сигналы полностью отключаются. Проверить их можно визуально, либо заменив на заведомо исправные.
Неисправность концевого выключателя педали тормоза – еще один распространённый фактор. Этот элемент расположен над педалью тормоза. При его поломке электрическая цепь размыкается, и лампы не загораются. Проверить можно мультиметром: при нажатии на педаль контакты должны замыкаться. В случае неисправности – заменить датчик.
Обрыв проводки между выключателем и задними фонарями приводит к полной потере сигнала. Часто повреждение происходит в районе пучка проводов возле левой задней стойки. Для диагностики потребуется прозвон цепи от выключателя до разъема заднего фонаря.
Окисление контактов в разъемах задних фонарей вызывает плохой контакт, особенно после зимней эксплуатации. Очистка и обработка контактных групп контактным очистителем восстанавливает подачу напряжения.
Перегоревший предохранитель F7 (10 А) в монтажном блоке также приводит к отказу стоп-сигналов. Монтажный блок расположен в салоне под рулевой колонкой. Замену производить на предохранитель с тем же номиналом, после устранения причины короткого замыкания, если оно было.
Нарушение соединения массы в задней части автомобиля может вызвать нестабильную работу осветительных приборов, включая стоп-сигналы. Проверяется наличие надежного контакта массы на кузов и отсутствие коррозии в точках крепления.
Проверка предохранителя стоп-сигналов в блоке предохранителей
На ВАЗ 2112 за работу стоп-сигналов отвечает предохранитель F2, рассчитанный на ток 10 ампер. Он расположен в монтажном блоке, который находится под капотом с левой стороны, рядом с аккумулятором.
Для доступа к предохранителю откройте крышку монтажного блока, ориентируясь по схеме на внутренней стороне крышки. Найдите F2 по маркировке. Извлеките его с помощью пинцета или специального съёмника.
Визуально проверьте целостность плавкой вставки. Если она перегорела, замените предохранитель на аналогичный с тем же номиналом – строго 10А. Использование предохранителя с большим током приведёт к повреждению электропроводки.
Даже если вставка цела, проверьте предохранитель мультиметром в режиме прозвонки. Наличие звукового сигнала или сопротивление, близкое к нулю, указывает на исправность. Отсутствие контакта требует замены.
После замены включите зажигание и проверьте работу стоп-сигналов, нажав педаль тормоза. Если лампы не загораются, переходите к диагностике выключателя стоп-сигналов и проводки.

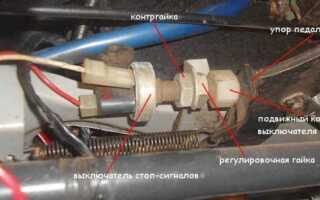

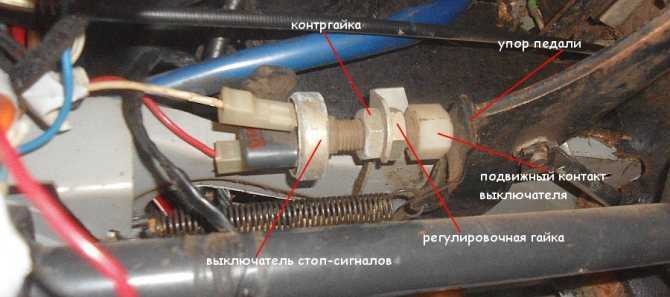

Диагностика исправности концевого выключателя на педали тормоза

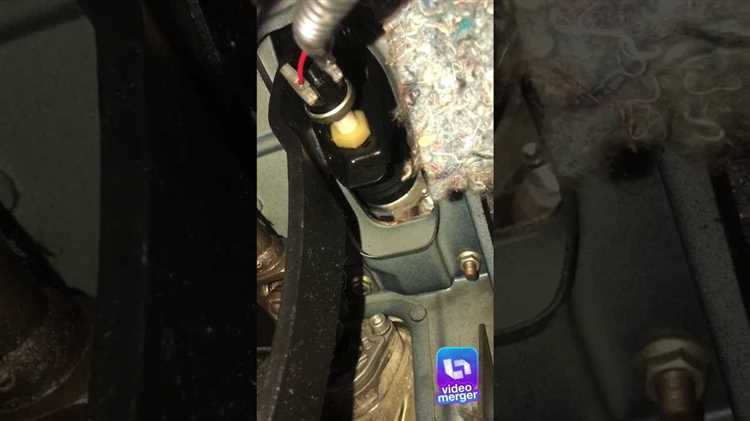

Концевой выключатель на педали тормоза ВАЗ 2112 замыкает цепь стоп-сигналов при нажатии на педаль. Он расположен над педалью тормоза и крепится в кронштейне. Для проверки требуется доступ к его контактам.
Для проверки работы в реальных условиях можно включить зажигание и замкнуть контакты в колодке, снятой с выключателя. Если лампы загораются – проводка и лампы исправны, неисправен только сам выключатель.
Иногда неисправность вызвана неправильной регулировкой. Ослабьте контргайку и отрегулируйте положение выключателя так, чтобы контакт замыкался сразу при начале нажатия на педаль. После регулировки проверьте срабатывание визуально – при легком нажатии стоп-сигналы должны загораться.
При замене выбирайте оригинальный выключатель или качественный аналог с надежными контактами. Неисправный или неправильно отрегулированный элемент нарушает работу стоп-сигналов и может привести к аварийной ситуации.
Осмотр и замена ламп стоп-сигналов в задних фонарях
Для доступа к лампам стоп-сигналов на ВАЗ 2112 необходимо открыть багажник и снять защитный кожух, закрывающий внутреннюю часть заднего фонаря. Он удерживается пластиковыми фиксаторами или саморезами – выкрутите их аккуратно, чтобы не повредить крепления.
После снятия кожуха отсоедините разъём питания от заднего фонаря. Лампа стоп-сигнала расположена в среднем или верхнем гнезде – в зависимости от года выпуска автомобиля. Аккуратно поверните патрон против часовой стрелки и извлеките его.
Проверьте целостность нити накаливания. Если нить оборвана или лампа имеет затемнение колбы, требуется замена. В ВАЗ 2112 используется лампа типа P21W (одноконтактная, 21 Вт). Не путайте её с двухконтактной P21/5W, применяемой в комбинированных фонарях других моделей.
Перед установкой новой лампы очистите контакты патрона от окисления. Можно использовать мелкую наждачную бумагу или спрей-контакт. Вставьте лампу, зафиксируйте патрон и подключите разъём. Проверьте работу стоп-сигналов, нажав педаль тормоза – огни должны загореться равномерно и без мерцания.
Если после замены лампа не светится, проверьте наличие напряжения на контактах при нажатой педали. Отсутствие питания указывает на неисправность проводки или датчика педали тормоза.

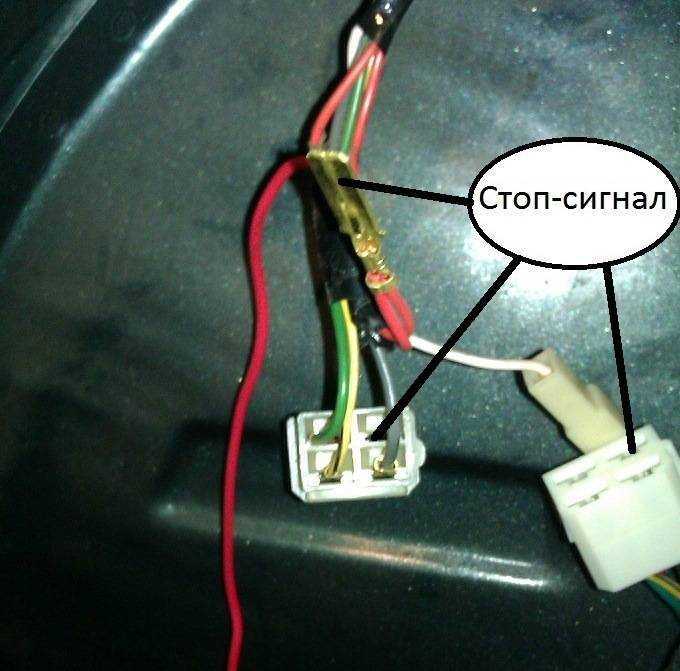

Проверка проводки и контактов от выключателя до задних фонарей
Начать следует с выключателя стоп-сигналов, расположенного возле педали тормоза. При нажатии педали мультиметром измеряют наличие напряжения на выходном контакте выключателя. При отсутствии напряжения – проверяют предохранитель F6 в монтажном блоке.
Если выключатель исправен, переходят к трассировке проводки до задних фонарей. Для этого используют мультиметр в режиме прозвонки. Один щуп подключают к выходу выключателя, второй – к соответствующему контакту лампы стоп-сигнала в заднем фонаре. Если провод обрывистый – устанавливают точку повреждения, проверяя участок за участком, начиная с жгута, проходящего под обшивкой порога и дальше к багажнику.
Особое внимание уделяют местам соединений – колодкам, фишкам и разъёмам в районе задней части кузова. Коррозия, окисление или слабый контакт вызывают потерю питания. Контакты зачищают и обрабатывают токопроводящей смазкой.
Также проверяют массу задних фонарей. При плохом контакте с кузовом лампа может не загораться вовсе или тускло светить. Массу диагностируют подключением контрольки между кузовом и минусом патрона лампы. При необходимости крепление массы усиливают зачисткой до металла и подтяжкой болта.

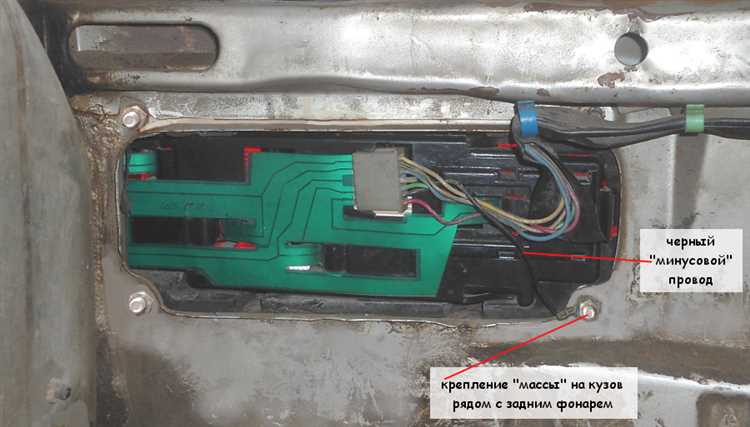

Анализ работы массы задней светотехники
Одной из самых распространённых причин неработающих стоп-сигналов является плохой контакт массы, особенно в местах, где проводка соединяется с кузовом. В ВАЗ 2112 масса задней светотехники подключается через специальные соединения, которые со временем могут загрязняться или окисляться, что препятствует нормальному прохождению тока.
Основные рекомендации по проверке и устранению неисправностей:
- Проверка подключения массы: Осмотрите соединения проводов массы в области задней части автомобиля, особенно в районе стоп-сигналов. Убедитесь, что они не имеют коррозии, грязи или повреждений. Если вы обнаружите ослабленные или окислившиеся контакты, очистите их с помощью абразивного материала и повторно подключите.
- Проверка состояния проводки: Проводка, которая соединяет стоп-сигналы с массой, может повреждаться, особенно на старых автомобилях. Осмотрите её на наличие перетёртостей, порезов или обрывов. Если провод повреждён, замените его или отремонтируйте с учётом изоляции и защиты от влаги.
- Проверка надежности заземления: Заземление может ослабевать со временем. Если масса подключена к кузову через болт или гайку, убедитесь, что контакт с металлом надёжный и не нарушен. Плохо заземлённая система может привести к неработающим стоп-сигналам, а также к сбоям в работе других элементов электрооборудования.
- Проверка соединений с кузовом: На ВАЗ 2112 масса часто подключена через кузов с использованием болтового соединения. Проверяйте состояние болтов и места контакта с кузовом, чтобы исключить возможность ослабления или повреждения.
- Проверка на отсутствие замыкания: Иногда массовые провода могут замкнуть на кузов или другие элементы из-за повреждений изоляции. В таком случае важно проверить все возможные точки замыкания.
Правильная диагностика работы массы задней светотехники позволит быстро устранить неисправности и восстановить работу стоп-сигналов. Тщательная проверка и поддержание исправности массы – ключевые элементы для стабильной работы электрической системы автомобиля ВАЗ 2112.
Проверка исправности реле стоп-сигналов при наличии
Если на ВАЗ 2112 не работают стоп-сигналы, и вы подозреваете неисправность реле, первым шагом будет его проверка. Реле стоп-сигналов в этой модели отвечает за замыкание цепи при нажатии на тормоз. Несправное реле может быть причиной отсутствия сигнала. Проверка реле проста и требует минимальных инструментов.
Для начала отключите аккумулятор, чтобы избежать короткого замыкания при проведении диагностики. Реле стоп-сигналов на ВАЗ 2112 обычно расположено в блоке предохранителей под рулевой колонкой. Найдите реле, которое обозначено как «R1» или «R2», в зависимости от конфигурации вашего автомобиля.
Подключите мультиметр к контактам реле, установив его в режим измерения сопротивления. При этом следует замкнуть контакты тормозной педали, имитируя нажатие на тормоза. В нормальном рабочем состоянии сопротивление должно изменяться (в пределах нескольких Ом), что подтверждает активацию реле. Если сопротивление остается стабильным, реле не срабатывает, и его необходимо заменить.
Также можно проверить реле, подавая на него напряжение с помощью внешнего источника (например, аккумулятора). Если реле не срабатывает, это также подтверждает его неисправность. Важно, чтобы при подаче напряжения реле замкнуло цепь, обеспечивая питание стоп-сигналам.
Если реле работает, но стоп-сигналы не включаются, стоит обратить внимание на контакты реле. Повреждения или окисление могут препятствовать нормальной передаче тока. В таком случае, проведите чистку контактов и повторите проверку.
Рекомендуется проверять реле после всех других вариантов диагностики, так как его неисправность встречается реже, чем проблемы с проводкой или самими лампами стоп-сигналов.
Вопрос-ответ:
Почему не работают стоп-сигналы на ВАЗ 2112 и как это исправить?
Одной из частых причин неработающих стоп-сигналов на ВАЗ 2112 является неисправность в выключателе стоп-сигналов, который может быть повреждён или загрязнён. Также часто причиной могут быть перегоревшие лампочки или неисправность в проводке, в том числе из-за коррозии контактов. Чтобы решить проблему, нужно проверить выключатель стоп-сигналов, заменить перегоревшие лампочки, а также осмотреть проводку на наличие повреждений.
Как проверить выключатель стоп-сигналов на ВАЗ 2112?
Для проверки выключателя стоп-сигналов нужно сначала отключить аккумулятор, чтобы избежать короткого замыкания. Затем откройте панель в багажнике, где расположен сам выключатель. Используя мультиметр, измерьте сопротивление на контактах выключателя, когда он активирован (педаль тормоза нажата). Если сопротивление есть, но стоп-сигналы не работают, вероятно, нужно заменить сам выключатель.
Могут ли неисправности в проводке привести к тому, что не горят стоп-сигналы на ВАЗ 2112?
Да, повреждения проводки могут быть причиной неработающих стоп-сигналов. Особенно часто проблема возникает из-за коррозии на разъёмах или нарушений изоляции проводов. В таких случаях необходимо внимательно осмотреть проводку на наличие повреждений, замкнутых проводов или обрывов, и при необходимости восстановить соединения или заменить поврежденные участки проводки.
Что делать, если заменил лампочки стоп-сигналов на ВАЗ 2112, но они всё равно не работают?
Если лампочки заменены, но стоп-сигналы всё равно не работают, стоит проверить предохранители. Иногда проблема может крыться в перегоревшем предохранителе, который отвечает за работу стоп-сигналов. Также стоит проверить, нет ли проблем с контактом в патроне лампы или в выключателе стоп-сигналов. Если с предохранителями и контактами всё в порядке, стоит осмотреть блок управления сигналами или обратиться к специалисту для более глубокой диагностики.
