Точное знание расположения предохранителей в Volkswagen Polo критично при диагностике электрических неисправностей. Конструкция блока предохранителей варьируется в зависимости от поколения и комплектации автомобиля. В модели Polo 5 (тип 6R, 2009–2017) основной блок находится в салоне, слева от рулевой колонки, за крышкой на торпедо. Дополнительный блок размещён в моторном отсеке, рядом с аккумулятором.
Внутренний блок предохранителей отвечает за системы освещения, стеклоподъёмники, обогрев заднего стекла, центральный замок, прикуриватель. При отключении одного из этих узлов следует проверить предохранители номиналом от 5 до 30 А, находящиеся в салонном блоке. Важно использовать съёмник, расположенный внутри крышки блока, чтобы избежать повреждения контактов.
Подкапотный блок защищает цепи стартера, блока управления двигателем, вентилятора радиатора, системы ABS. Он содержит предохранители высокой мощности – до 60 А – и реле. Их замена требует отключения минусовой клеммы аккумулятора. Для доступа необходимо снять пластиковую крышку, зафиксированную защёлками.
Перед заменой любого предохранителя следует сверяться со схемой, нанесённой на обратной стороне крышки блока. Использование предохранителей с завышенным номиналом может привести к оплавлению проводки. Рекомендуется всегда иметь запасной набор предохранителей, соответствующий оригинальным спецификациям производителя.
Где находится блок предохранителей в салоне Volkswagen Polo

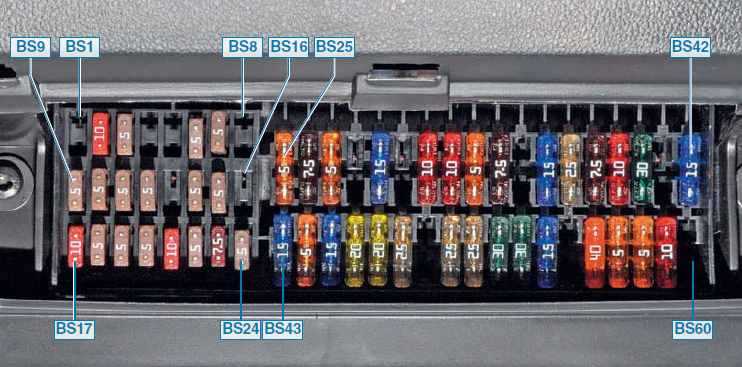

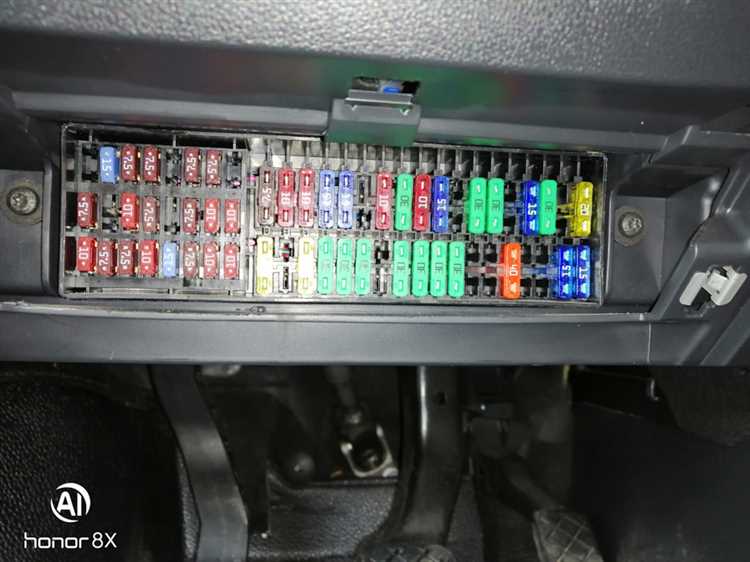

В салоне Volkswagen Polo блок предохранителей расположен с левой стороны панели приборов, за крышкой, скрытой торцевой частью передней панели. Чтобы получить доступ:
- Откройте водительскую дверь до упора.
- Найдите небольшую прямоугольную крышку на боковой части панели приборов, ближе к дверному уплотнителю.
- Подденьте крышку пальцами или пластиковым съемником – она держится на защёлках и легко снимается без инструмента.
За крышкой находится основной салонный блок предохранителей. Он ориентирован вертикально и снабжен обозначениями номеров и пиктограммами для упрощённой идентификации. Если необходимо заменить предохранитель:
- Отключите зажигание.
- Сопоставьте схему, указанную на обратной стороне крышки, с расположением элементов в блоке.
- Используйте съёмник, находящийся в крышке, чтобы безопасно извлечь нужный предохранитель.
Рекомендуется всегда иметь при себе запасной комплект предохранителей, соответствующий номиналам, указанным в инструкции по эксплуатации.
Местоположение блока предохранителей под капотом Polo

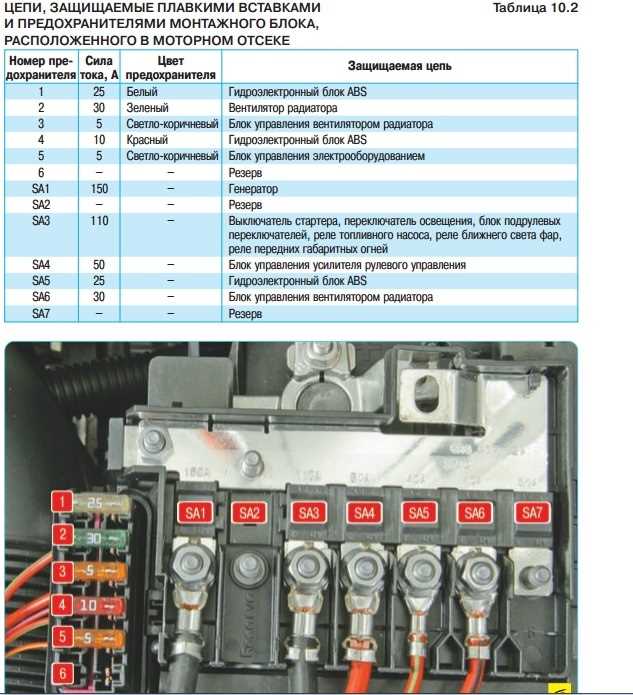

Подкапотный блок предохранителей Volkswagen Polo расположен в моторном отсеке с левой стороны, непосредственно рядом с аккумуляторной батареей. Корпус черного цвета, прямоугольной формы, закрыт пластиковой крышкой с защелками.
Для доступа необходимо отжать фиксирующие защелки по бокам крышки и аккуратно поднять её вверх. На внутренней стороне крышки нанесена схема с обозначениями предохранителей и реле, соответствующая конкретной комплектации автомобиля.
В этом блоке размещены предохранители, отвечающие за работу систем двигателя, АБС, вентиляторов охлаждения, электроснабжения блока управления и других критически важных компонентов. Перед заменой рекомендуется обесточить бортовую сеть, отключив минусовую клемму аккумулятора.
Номинал предохранителей указан на корпусах и должен строго соответствовать спецификации. Установка элемента с большей силой тока приведет к перегреву проводки и риску возгорания. При обнаружении следов оплавления необходимо заменить не только предохранитель, но и проверить соответствующий потребитель на предмет короткого замыкания.
Как открыть крышку блока предохранителей без повреждений
На большинстве моделей Volkswagen Polo блок предохранителей расположен слева от рулевой колонки, за съемной пластиковой панелью. Чтобы получить доступ, необходимо выполнить несколько точных действий, исключающих повреждение защёлок и креплений.
Перед началом отключите зажигание и убедитесь, что ключ вынут из замка. Это снизит риск короткого замыкания при случайном контакте с проводкой.
Для снятия крышки используйте пластиковый съёмник или медиатор толщиной не более 1 мм. Не применяйте отвёртки – они могут повредить края панели. Начинайте с нижнего угла крышки, аккуратно поддевая её инструментом и постепенно продвигаясь вверх по периметру.
Крышка крепится на двух или трёх пластиковых фиксаторах, которые выходят из зацепления при лёгком нажатии и подтягивании на себя. Не прикладывайте избыточного усилия: если элемент не поддаётся, проверьте, не упирается ли он в декоративные панели или ковролин.
После демонтажа крышки осмотрите её внутреннюю сторону. Там обычно расположена схема с обозначениями предохранителей – не теряйте её. При обратной установке совмещайте направляющие по центру панели и плавно нажимайте по краям до щелчка фиксаторов.
Если крышка деформирована или плохо фиксируется после снятия, замените её – ослабленные крепления могут привести к выпадению панели во время движения.

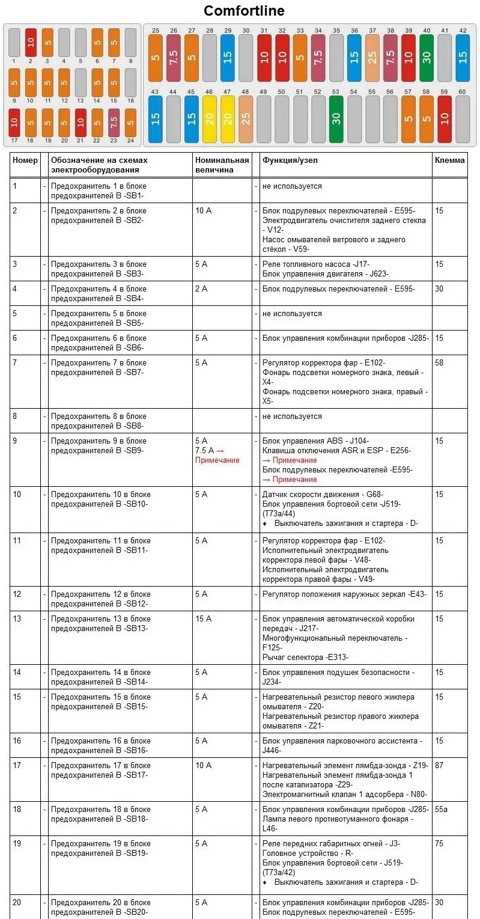

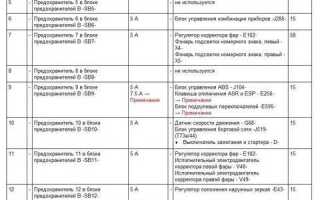

Схема расположения предохранителей на крышке блока

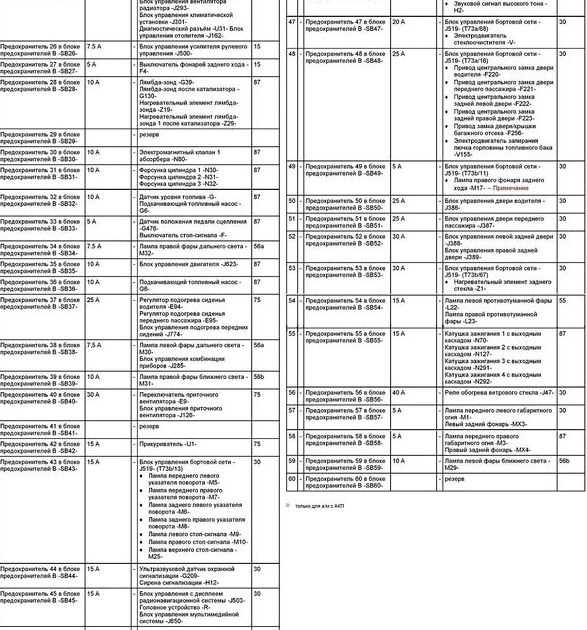

На внутренней стороне крышки блока предохранителей Volkswagen Polo размещена заводская схема, отображающая назначение каждого гнезда. Обозначения выполнены в виде пиктограмм и цифровых кодов, соответствующих конкретным электрическим цепям: освещение, стеклоочистители, АБС, электростеклоподъёмники, мультимедийная система и т.д.
Каждое гнездо подписано номером, который совпадает с нумерацией в электрической схеме автомобиля. Возле номера указан номинал предохранителя в амперах и условное обозначение потребителя. Например, «F17 – 15A – прикуриватель», где F17 – позиция на блоке, 15A – ток, прикуриватель – защищаемая цепь.
На крышке могут быть указаны только основные позиции, актуальные для данной комплектации. При наличии дополнительных опций (обогрев сидений, климат-контроль, датчики парковки) часть предохранителей может отсутствовать в схеме на крышке, но присутствовать в блоке. В таком случае рекомендуется сверяться с руководством по эксплуатации.
При замене предохранителя важно не ориентироваться только на цвет или форму, а использовать данные с крышки для точной идентификации. Неверная замена может привести к перегоранию цепи или повреждению компонентов.
Если обозначения стерлись или нечитаемы, крышку можно заменить – оригинальная деталь поставляется с нанесённой схемой. Также рекомендуется сделать фото крышки до начала работ – это упростит обратную установку и проверку.
Что обозначают номера и символы на предохранителях
Цифры, указанные на корпусе предохранителя, обозначают его номинал в амперах. Например, значение «10» означает, что данный элемент рассчитан на ток до 10 ампер. Превышение этого порога вызывает перегорание предохранителя с целью защиты цепи.
Цвет корпуса также имеет значение: он соответствует стандарту ISO и позволяет быстро определить номинал. Например, синий – 15 А, красный – 10 А, желтый – 20 А. Это особенно удобно при проверке блока предохранителей Volkswagen Polo, где доступ к маркировке может быть затруднён.
На некоторых предохранителях наносятся буквенные обозначения. Буква «F» указывает на быстрый тип срабатывания (fast), «S» – стандартный, а «T» – медленный (time-delay), который выдерживает кратковременные скачки тока, характерные для моторных цепей и обогревателей.
Номер позиции предохранителя в блоке – это его уникальное местоположение в электроцепи автомобиля. В Volkswagen Polo, например, предохранитель с номером 15 может отвечать за прикуриватель, а номер 40 – за систему ABS. Чтобы точно определить назначение, необходимо сверяться со схемой, расположенной на крышке блока или в руководстве.
Некоторые предохранители содержат пиктограммы: значок вентилятора может обозначать систему охлаждения, молния – цепь питания, лампочка – освещение. Эти символы помогают ориентироваться без необходимости расшифровки схемы.
Как определить сгоревший предохранитель по внешнему виду
Определить сгоревший предохранитель можно по нескольким характерным признакам. В первую очередь обратите внимание на прозрачный корпус предохранителя. При нормальной работе он будет целым, без трещин и помутнений. Если корпус почернел или потускнел, это может свидетельствовать о перегреве и сгорании предохранителя.
Одним из основных признаков неисправности является разрыв металлической нити внутри предохранителя. Если визуально просматривать его через прозрачный корпус, в месте разрыва нити можно заметить пустое пространство или следы расплавленного материала.
Еще одним индикатором является присутствие копоти или загрязнений на корпусе. Иногда, при перегреве, из предохранителя может выйти дым, что оставит следы сажи или темных пятен на его поверхности.
Также обратите внимание на форму корпуса предохранителя. Если он изменил свою форму (например, стал вздутым или искривленным), это может указывать на его повреждение из-за перегрева.
Проверка предохранителя может быть завершена с использованием мультиметра. Если внешние признаки не дают точного ответа, измерьте сопротивление. Если оно отсутствует или значительно выше нормы, предохранитель сгорел.
Какой инструмент нужен для замены предохранителя в Polo
Для замены предохранителя в Volkswagen Polo требуется минимальный набор инструментов. Важно использовать подходящие средства, чтобы не повредить элементы системы электрооборудования автомобиля. Вот что вам потребуется:
- Пинцет для предохранителей – это основной инструмент для замены предохранителей. Он позволяет безопасно извлечь и установить новые предохранители, не повреждая их.
- Отвертка с плоским лезвием – может понадобиться для снятия крышки блока предохранителей, если она зафиксирована защелкой.
- Запасные предохранители – храните в автомобиле комплект запасных предохранителей с разными номиналами, подходящими для вашей модели Polo.
- Перчатки – рекомендуется использовать перчатки для защиты рук, особенно если работаете в местах с ограниченным доступом или в холодную погоду.
- Фонарь или налобный фонарь – может понадобиться для работы в условиях недостаточной видимости, например, при ночных заменах или в тёмных помещениях автомобиля.
Для замены предохранителей в блоках на некоторых моделях Polo может понадобиться дополнительное оборудование, например, миниатюрный пинцет, если предохранитель установлен в трудно доступном месте. Важно заранее ознакомиться с расположением предохранителей и спецификациями модели, чтобы иметь все нужные инструменты под рукой.
Вопрос-ответ:
Где находится блок предохранителей в Volkswagen Polo?
Блок предохранителей в Volkswagen Polo обычно расположен под панелью приборов со стороны водителя. Для доступа к нему нужно снять защитную крышку, которая находится с левой стороны панели. Также могут быть дополнительные блоки предохранителей в моторном отсеке и в багажнике, в зависимости от года выпуска автомобиля.
Как найти предохранитель, отвечающий за работу стеклоподъемников в Volkswagen Polo?
Предохранитель, отвечающий за стеклоподъемники, обычно находится в блоке предохранителей под панелью приборов. В руководстве пользователя указано, какой именно предохранитель отвечает за работу электростеклоподъемников. Если блок под панелью не помогает, стоит проверить предохранители в моторном отсеке или на панели в багажнике, если они есть в вашем автомобиле.
Какие инструменты понадобятся для замены предохранителей в Volkswagen Polo?
Для замены предохранителей в Volkswagen Polo вам понадобятся: пинцет или маленький щипец для извлечения предохранителей, а также новый предохранитель соответствующего номинала. Рекомендуется использовать защитные перчатки, чтобы избежать повреждения контактов и защитных крышек. Для удобства работы стоит также иметь под рукой руководство пользователя, чтобы знать точное расположение предохранителей.
Что делать, если после замены предохранителя Volkswagen Polo все равно не работает, например, фары?
Если после замены предохранителя фары не работают, возможно, проблема не только в предохранителе. Стоит проверить саму электрическую цепь, а также осмотреть лампочки на предмет их поломки. Если все в порядке, возможно, необходимо проверить реле или другие компоненты электрической системы автомобиля. В случае сомнений, лучше обратиться к специалисту для диагностики.
Можно ли самостоятельно заменить предохранители в Volkswagen Polo?
Да, заменить предохранители в Volkswagen Polo можно самостоятельно, если соблюдать осторожность и придерживаться инструкции. Важно заранее знать, какой предохранитель за что отвечает, и убедиться, что новый предохранитель имеет нужный номинал. Самостоятельная замена предохранителей не требует сложных инструментов, но требует внимательности, чтобы не повредить элементы электрооборудования автомобиля.
Где расположены предохранители в Volkswagen Polo?
Предохранители в Volkswagen Polo расположены в двух основных местах: в салоне и в моторном отсеке. В салоне они находятся под панелью управления, с левой стороны от руля, за крышкой. В моторном отсеке предохранители размещены в коробке, которая находится в верхней части моторного отсека, справа от аккумулятора. Для замены или проверки предохранителей рекомендуется сначала ознакомиться с инструкцией автомобиля, чтобы точно найти нужный элемент.
