Засечки в Автокаде – это важный инструмент для точной и эффективной работы с чертежами. Они позволяют точно указать размеры и ориентацию элементов, что критически важно при создании детализированных схем и проектных документаций. В этой статье мы рассмотрим, как правильно выполнить засечки в Автокаде, чтобы добиться наилучших результатов.
Для начала, важно понять, что засечки – это не просто добавление меток или линий. Это часть общего процесса работы с чертежом, которая требует внимательности и понимания контекста использования. В Автокаде засечка выполняется с помощью команды ‘LEADER’, которая позволяет вставить линии и текст, указывающие на определённые точки или объекты. Важно помнить, что засечки должны быть выполнены в точном месте, без перекрытия других элементов чертежа.
Как создать засечку: для этого сначала необходимо выбрать команду ‘Leader’ и указать начальную точку линии, после чего провести линию к нужному объекту или точке на чертеже. Затем добавьте текст, поясняющий засечку. Обратите внимание на стиль и размер шрифта – они должны соответствовать общей стилистике документации.
Для эффективной работы с засечками также важно использовать правильную привязку объектов и настраивать слои, чтобы все элементы были правильно видимы и не перекрывались другими графическими объектами. В Автокаде предусмотрены функции, которые позволяют управлять видимостью слоев и настраивать их так, чтобы засечки не мешали восприятию других данных на чертеже.
Как создать базовую засечку в Автокаде с помощью инструмента «Line»
Для создания базовой засечки в Автокаде с использованием инструмента «Line» необходимо выполнить несколько последовательных шагов.
- Откройте проект в Автокаде и выберите инструмент «Line» на панели инструментов или введите команду LINE в командной строке.
- Щелкните в начальной точке на чертеже, где будет начинаться линия засечки.
- Введите точные координаты конца линии или щелкните в нужной точке для окончания первой линии засечки.
- Для создания следующей линии засечки выберите угол, под которым будет сделана засечка. Для этого можно использовать команды углов в Автокаде или задавать угол вручную, например, командой ANG.
- После того как линия засечки будет создана, повторите шаги для создания следующей засечки. Позиционируйте линию так, чтобы она перекрещивалась с первой на нужном участке.
Чтобы избежать ошибок при создании засечек, следите за точностью ввода координат и углов, а также убедитесь, что линии пересекаются в правильных точках. Использование вспомогательных осей и линейных объектов помогает значительно упростить процесс.
Завершив создание базовых засечек, можно настроить их стиль для визуальной отчетливости, изменяя толщину линий и типы их отображения в панели свойств.
Использование команды «Construction Line» для точных засечек
Команда «Construction Line» (Xline) в AutoCAD предоставляет возможность создавать неограниченные направляющие линии, которые идеально подходят для выполнения точных засечек. Эти линии можно использовать для определения правильных углов, точек пересечения и направления при создании чертежей.
Чтобы использовать команду, выполните следующие шаги:
- Активируйте команду «Xline», набрав в командной строке «Xline» или выбрав её в панели инструментов.
- Выберите метод построения линии: «От точки» (для создания линии через заданную точку) или «По углу» (для задания направления линии с определенным углом).
- Укажите точку или угол, чтобы задать нужную геометрию линии.
После создания направляющей линии она может быть использована для точных засечек, например, при нанесении размеров, вычерчивании осевых линий или установки параллельных объектов. Важно, что конструктивные линии не влияют на визуальное отображение чертежа и не включаются в финальную печать.
При помощи Xline можно также быстро добавить вспомогательные элементы, такие как вертикальные и горизонтальные линии, обеспечивая точность при расчете расстояний и углов. Эти линии всегда можно легко удалить или скрыть без воздействия на основной проект.
Использование команды «Construction Line» также позволяет создавать пересекающиеся линии, что упрощает задачу точного разметки и корректировки чертежей, не прибегая к созданию множества временных объектов.
Для улучшения точности засечек при применении Xline рекомендуется использовать опцию «Object Snap» (OSNAP), что поможет автоматически привязать концы линий к точкам пересечения других объектов или к заранее определенным точкам сетки.
Как применить инструменты масштабирования для улучшения видимости засечек
Для точного отображения засечек в AutoCAD важно использовать правильные инструменты масштабирования, чтобы гарантировать их чёткое и различимое отображение на чертеже. Масштабирование позволяет обеспечить видимость всех деталей, даже если они находятся в сложных или мелких масштабах.
Первым шагом является выбор правильного масштаба вида. В AutoCAD можно настроить масштаб отображения с помощью команды «Zoom». Используйте опцию «Zoom Window» для того, чтобы выделить определённую область чертежа и настроить оптимальное отображение засечек. Это позволяет точечно изменить масштаб только в выбранной части, не влияя на весь чертеж.
Когда необходимо увеличить видимость засечек без изменения масштаба всего чертежа, применяйте команду «Zoom Extents». Она увеличивает видимость объектов, оптимизируя их расположение на рабочем пространстве. Это полезно при работе с мелкими деталями, такими как засечки на небольших участках чертежа.

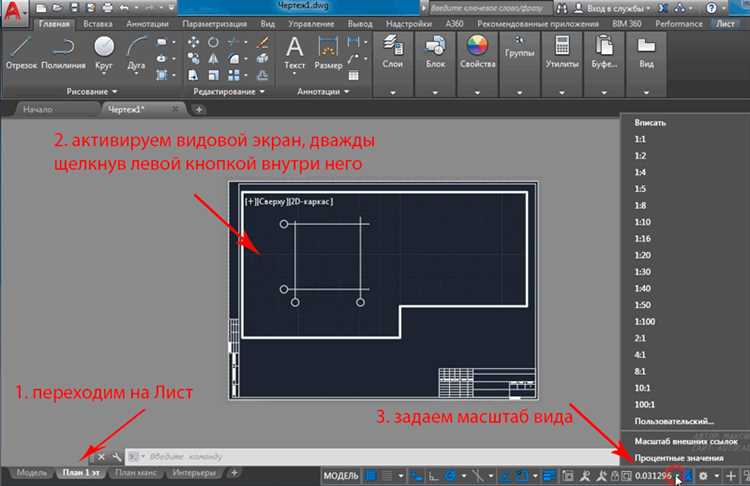

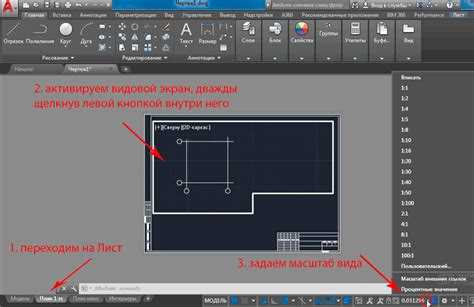

Также важно использовать настройки вида, такие как «Viewport», чтобы контролировать отображение отдельных объектов. При настройке масштаба видов в «Layout» можно установить различные масштабы для каждого вида, что помогает изолировать засечки и сделать их более видимыми при работе с несколькими масштабами.
Для более точной настройки видимости, используйте команду «Properties» для изменения толщины линий засечек. Это позволяет компенсировать любые недостатки масштаба и улучшить читаемость мелких объектов, включая засечки, на различных уровнях масштабирования.
Наконец, всегда проверяйте отображение засечек в режиме «Paper Space». Это поможет убедиться, что при печати на различных форматах бумаги засечки остаются чёткими и различимыми, несмотря на изменения масштаба.
Настройка слоев для организации засечек в сложных чертежах
Для организации засечек в сложных чертежах в AutoCAD важно правильно настроить слои, чтобы обеспечить четкость и легкость редактирования. Каждый тип засечек должен быть на отдельном слое с конкретными характеристиками отображения и взаимодействия с другими элементами чертежа.
Первым шагом является создание нового слоя для засечек. Для этого откройте панель «Слои» (Layer Properties Manager) и создайте слой с уникальным названием, например, «Засечки». Важно, чтобы слой был настраиваемым для разных типов объектов – линий, дуг и полилиний. Установите для него удобный цвет, чтобы засечки были хорошо видны, но не перекрывали другие элементы чертежа.
Рекомендуется настроить слой так, чтобы линии засечек имели непрерывный стиль (Continuous), а толщина линии должна быть установлена в зависимости от масштабов чертежа. Для небольших масштабов используйте тонкие линии, а для более крупных – более толстые, чтобы сохранить четкость. Также стоит учесть, что для сложных проектов полезно будет использовать несколько слоев для разных видов засечек (например, для вертикальных и горизонтальных), чтобы избежать путаницы.
Для упрощения работы с чертежом можно создать слои для различных типов объектов, которые будут пересекаться с засечками. Например, для подписи и размеров чертежа создайте отдельные слои, которые будут «перекрывать» слой засечек, но не скрывать их полностью. Это позволяет работать с чертежом, не нарушая видимости засечек при изменении других объектов.
При создании слоев для засечек стоит также учитывать принципы работы с блоками. Блоки, содержащие элементы засечек, можно помещать на отдельный слой, что упростит процесс их редактирования и перемещения. Это особенно полезно, если засечки будут повторяться в различных местах чертежа.
Не забывайте об управлении видимостью слоев с помощью функций заморозки и выключения. Если в процессе работы требуется скрыть засечки, замораживайте соответствующий слой. Это позволит избежать лишней нагрузки на систему и обеспечит удобство работы.
Таким образом, правильно настроенные слои для засечек помогут организовать работу в AutoCAD, повысив точность и эффективность при создании сложных чертежей.
Как вставить засечку в разрезах и проекциях
Засечка в разрезах и проекциях используется для обозначения деталей, которые выходят за пределы основной геометрии. В AutoCAD можно вставить засечку с помощью инструмента «Засечка» или «Break». Рассмотрим пошагово, как это сделать.
Для начала убедитесь, что на вашем чертеже активирован нужный вид, будь то разрез или проекция. Затем следуйте инструкциям:
- Активируйте команду засечки: В командной строке введите команду
BREAKили выберите инструмент «Засечка» в панели инструментов. - Выберите объект: Кликните по линии или объекту, где хотите сделать засечку. Это может быть линия разреза или объект, который выходит за пределы чертежа.
- Определите точки разрыва: Укажите две точки на объекте, между которыми будет вставлена засечка. Эти точки определят длину засечки.
- Настройте видимость: Используйте настройки слоя или графику, чтобы засечка не перекрывала важные элементы чертежа.
- Редактируйте параметры засечки: Вы можете изменить размер и стиль засечки через свойства объекта, чтобы соответствовать стандартам оформления.
Важно: при вставке засечки убедитесь, что она не нарушает читаемость чертежа. Засечка должна быть видимой, но не отвлекать внимание от основных элементов.
- Для точности используйте режим привязки (SNAP) для установки точек разрыва.
- При необходимости, изменяйте угол наклона засечки с помощью параметров в диалоговом окне свойств.
После выполнения этих шагов засечка будет корректно вставлена в ваш разрез или проекцию, улучшая восприятие деталей чертежа и соответствуя техническим требованиям.
Автоматизация процесса создания засечек с помощью блоков
Для повышения эффективности работы в AutoCAD при создании засечек можно использовать блоки. Блоки позволяют повторно использовать элементы чертежа, что снижает затраты времени и усилий на каждый новый объект. Автоматизация этого процесса через использование блоков делает работу более структурированной и ускоряет выполнение задач.
Чтобы создать блок, содержащий засечку, необходимо определить её параметры: размеры, угол наклона и точку привязки. Важно, чтобы блок был спроектирован с учётом точности, особенно если засечка должна быть использована в различных масштабах. Для этого можно использовать команду BLOCK, которая позволяет сохранить выбранные элементы как блок с конкретными параметрами.
После создания блока, его можно вставлять на чертеж с помощью команды INSERT. Важно, чтобы вставка блока была автоматизирована с учётом заданных координат и угла поворота. Для этого удобно использовать динамические блоки, которые позволяют изменять параметры без необходимости пересоздавать блок каждый раз.
Динамические блоки в AutoCAD предлагают дополнительные возможности: например, можно настроить параметрические зависимости для автоматической подстройки углов и длин, что значительно ускоряет процесс создания засечек. В процессе работы с динамическими блоками важно учитывать все возможные варианты использования блоков и настроить их так, чтобы они легко поддавались изменениям без потери точности.
Для автоматизации массового создания засечек можно использовать скрипты или логику через LISP или VBA, которые позволяют создавать блоки по заданным параметрам и вставлять их в нужные участки чертежа. Скрипты могут быть настроены на определённый шаблон, что ускоряет массовую вставку блоков без необходимости вручную вводить параметры для каждого объекта.
Автоматизация с помощью блоков в AutoCAD значительно повышает точность и скорость работы. Это решение полезно, когда требуется создать много одинаковых засечек, так как оно избавляет от необходимости постоянно повторять одни и те же операции вручную. Использование динамических блоков позволяет гибко подходить к настройке параметров и автоматизировать процессы, минимизируя ошибки и упрощая процесс черчения.
Корректировка засечек при изменении масштаба чертежа
При изменении масштаба чертежа в AutoCAD важно учесть, что засечки, предназначенные для привязки объектов, могут требовать корректировки. Обычно засечки сохраняют свою размерность, что может привести к несоответствию с новой шкалой чертежа. Для их корректной адаптации следует учитывать несколько ключевых аспектов.
Первый шаг – это настройка масштаба засечек. В AutoCAD используется переменная DIMLFAC, которая позволяет изменять масштаб размеров, в том числе для засечек. Значение этой переменной по умолчанию равно 1, что означает, что размеры остаются неизменными относительно масштаба чертежа. Если требуется изменение масштаба, значение переменной нужно подкорректировать в соответствии с новым масштабом.

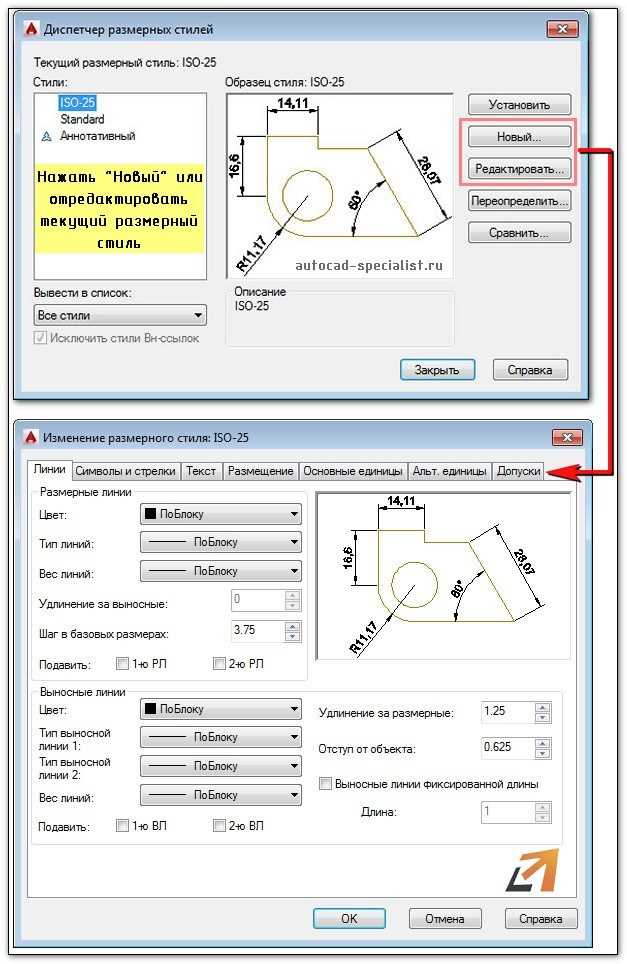

Чтобы изменить масштабы засечек после изменения масштаба чертежа, следует выполнить следующие действия: откройте команду DIMSTYLE, затем в настройках стиля размеров установите корректное значение для Scale for Dimension Features. Это значение определяет масштаб всех элементов размеров, включая засечки. Убедитесь, что этот параметр согласуется с выбранным масштабом чертежа.
Также важным моментом является использование функции REGEN после внесения изменений. Она позволяет обновить отображение объектов в чертеже, в том числе корректно отображать масштабированные засечки. После применения REGEN можно проверить, что размер засечек соответствует требуемому виду в новом масштабе.
Дополнительно стоит помнить, что если для чертежа используется нестандартный масштаб, рекомендуется вручную корректировать длину засечек, используя команду DIMTEDIT. Это обеспечит правильное отображение всех элементов, связанных с размерами и привязками, в соответствии с измененным масштабом.
Советы по точной настройке параметров засечек для разных типов объектов
Для корректного отображения засечек в AutoCAD необходимо учитывать тип объекта, с которым работаете. Правильная настройка параметров засечек для линий, кругов и полилиний значительно повышает точность чертежа.
Для прямых линий оптимальные параметры засечек можно установить через команду DIMLIN. Рекомендуется установить фиксированное расстояние от точки начала и конца линии до засечек, чтобы обеспечить их равномерное распределение. Также важно настроить угол засечек, чтобы они не перекрывали важные элементы чертежа. Для этого задавайте угол равным 45° или 135° в зависимости от масштаба и плотности чертежа.
При работе с окружностями или дугами следует учитывать, что засечки должны располагаться по касательной линии, а не на самом объекте. Используйте команду DIMCIRCLE для точного размещения засечек относительно радиуса. Для более четкого отображения засечек на окружности, уменьшайте их размер в зависимости от масштаба, не превышая 1/10 от диаметра окружности.
Для полилиний настройка засечек требует внимания к углу и длине отрезков. В случае сложных полилиний с острыми углами лучше использовать автоматическую настройку через команду DIMPOLYLINE, чтобы избежать искажений формы. Также можно отключить засечки на определённых участках полилинии для сохранения читаемости.
Для объектов, состоящих из нескольких сегментов (например, многоугольников), настройка параметров должна учитывать внешний контур. Настройте засечки с учётом внешних углов, используя углы 90° или 180°, чтобы они не пересекались с другими элементами чертежа. Не забывайте о расстоянии между засечками, которое должно быть пропорционально длине каждого сегмента.
Включение автоматической привязки засечек в AutoCAD помогает избежать ошибок при их размещении. Однако в случае сложных объектов рекомендуется вручную корректировать положение, особенно когда объекты имеют сложную форму или состоят из нескольких пересекающихся линий.
При работе с текстовыми аннотациями или размерами не забывайте, что засечки должны быть четко видны и не загораживать важные данные. Используйте параметр «Offset» для регулировки расстояния между текстом и засечками.
Вопрос-ответ:
Как правильно делать засечки в Автокаде для точных размеров?
Засечки в Автокаде можно делать с помощью команды «Засечка» или через использование линии с определёнными углами для определения точных мест, где нужно поставить отметки. Для этого обычно выбирают тип засечки, который наиболее подходит для ваших чертежей, например, с углом 45 градусов. Очень важно следить за точностью, чтобы размеры соответствовали реальным данным чертежа.
Какие основные правила нужно учитывать при создании засечек в Автокаде?
При создании засечек в Автокаде важно помнить, что они должны быть видимыми и читаемыми. Это значит, что засечки не должны перекрывать другие элементы чертежа, их размер и угол наклона должны быть соответствующими стандартам. Также стоит учитывать, что засечки нужны для указания точных мест, где следует поставить размеры или отметить элементы, поэтому их расположение должно быть логичным и соответствовать масштабу.
Можно ли автоматически создавать засечки в Автокаде или нужно делать это вручную?
В Автокаде существует несколько способов автоматизации процесса создания засечек. Например, можно настроить параметры размера засечек в стиле размера и автоматически применять их к вашим чертежам. Это позволяет сэкономить время, особенно при большом количестве засечек на чертеже. Однако в некоторых случаях всё же может понадобиться ручная настройка для более точного размещения или изменения угла засечки.
Какие типы засечек лучше использовать для разных типов чертежей в Автокаде?
Для большинства чертежей в Автокаде используются стандартные типы засечек, такие как 45 градусов, для максимальной читаемости и простоты. Однако для более сложных чертежей, где требуется высокая точность, можно использовать различные углы или стили засечек в зависимости от предпочтений или стандартов. Важно выбирать тот тип, который обеспечивает наибольшую чёткость и точность в передаче информации на чертеже.
