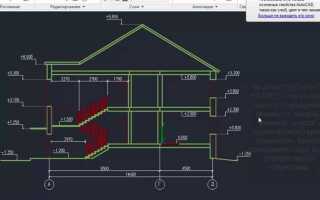

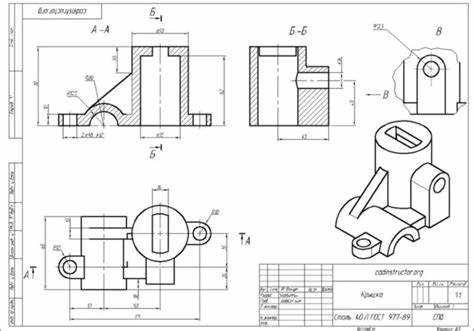

Работа с крупными или детализированными чертежами в AutoCAD требует точного контроля обзора. Перемещение по рабочему пространству – базовая, но критически важная операция. Инструмент Pan позволяет сдвигать изображение без изменения масштаба, обеспечивая быстрый доступ к нужным участкам чертежа.
Для активации функции перемещения используйте клавишу Shift в сочетании с нажатием и удерживанием средней кнопки мыши (колесо). Это позволяет интуитивно и точно передвигаться по пространству модели, особенно при работе с графикой высокой плотности. Кроме того, команда pan доступна через командную строку, а также с помощью кнопки на панели навигации.
Важно помнить, что функция Pan работает исключительно в текущем виде (видовой экран или пространство), не влияя на объекты чертежа. Для более плавного перемещения отключите избыточные визуальные эффекты через меню Options → Display, уменьшив нагрузку на видеокарту.
В сочетании с инструментом Zoom, Pan обеспечивает эффективное позиционирование на любой стадии проектирования. Освоение комбинаций клавиш и привычка к навигации без использования меню позволяет значительно ускорить работу в AutoCAD, особенно при многочасовом редактировании сложных схем.

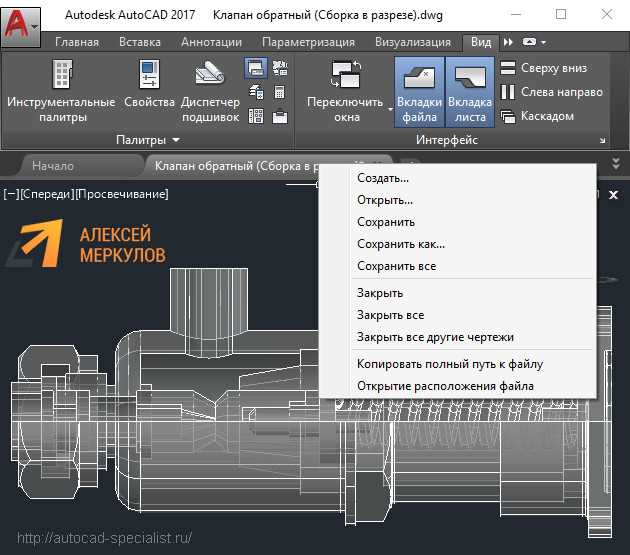

Как использовать команду PAN для перемещения вида
Команда PAN в AutoCAD позволяет смещать вид без изменения масштаба, что особенно полезно при детальной проработке отдельных участков чертежа. Она доступна в нескольких форматах и удобна для быстрой навигации по модели.
Чтобы активировать команду, нажмите клавишу Shift и удерживайте среднюю кнопку мыши (колесо), затем переместите курсор в нужном направлении. Альтернативный способ – ввести PAN в командной строке и нажать Enter.
Дополнительные методы вызова команды PAN:
- Щелчок по значку руки в панели навигации.
- Выбор из меню: Просмотр → Панорама.
- Использование сочетания клавиш Ctrl + средняя кнопка мыши при активных определённых пользовательских конфигурациях.
Для постоянного включения режима панорамирования можно воспользоваться командой MBUTTONPAN. Убедитесь, что её значение установлено в 1. Это позволит использовать колесо мыши для панорамирования без дополнительных настроек.
Если PAN работает с задержкой, отключите визуальные стили с высоким потреблением ресурсов (например, реалистичный или концептуальный) и переключитесь на 2D Wireframe. Также проверьте значение системной переменной NAVSMOOTH; установка на 0 ускорит перемещение вида на слабых машинах.
Прецизионная панорама возможна с использованием командной строки. После ввода PAN задайте смещение в формате координат, например: 50,0 для горизонтального перемещения вправо на 50 единиц.
Команда PAN работает в пространстве модели и листа одинаково, но в листе перемещение ограничено рамками видового экрана. Для перемещения содержимого внутри видового экрана необходимо дважды щелкнуть внутри него перед вызовом команды.

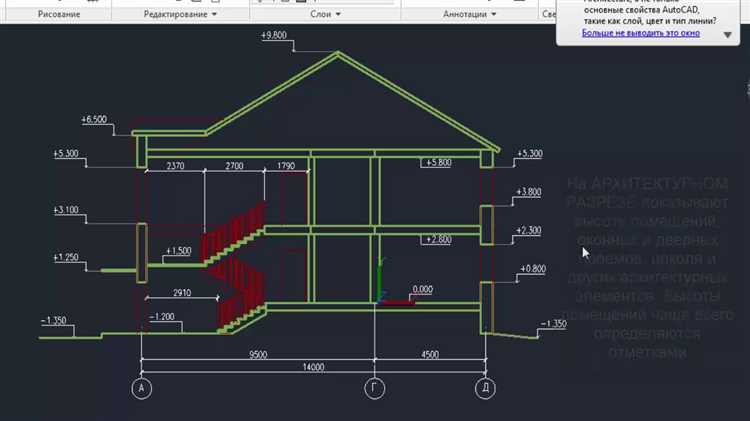

Настройка колесика мыши для перемещения чертежа
В AutoCAD колесико мыши по умолчанию используется для масштабирования и панорамирования. Чтобы обеспечить точное и комфортное перемещение чертежа, убедитесь, что включена функция «Реалистичная прокрутка». Для этого откройте меню Параметры через команду OPTIONS или сочетание клавиш Ctrl + O.
Перейдите на вкладку Пользовательские и найдите раздел Настройки мыши. Убедитесь, что активирована опция «Панорамирование при нажатии и удержании колесика». Эта настройка позволяет использовать колесико как кнопку для быстрого захвата и перемещения модели без переключения инструментов.
Если колесико работает нестабильно, проверьте настройки драйвера мыши. В Windows перейдите в Панель управления → Мышь и отключите функцию «Назначить средней кнопке другое действие», если она переопределяет поведение в AutoCAD. Использование фирменного ПО от производителя мыши (например, Logitech Options или Razer Synapse) также может влиять на функциональность колесика, особенно при наличии предустановленных макросов.
Для устранения задержек при перемещении убедитесь, что включена аппаратная графика. Введите команду GRAPHICSCONFIG и активируйте ускорение. Это снижает нагрузку на процессор и улучшает отклик при панорамировании.
Если необходимо изменить чувствительность прокрутки, используйте команду ZOOMFACTOR. Значение по умолчанию – 60. Уменьшение до 30–40 обеспечит более плавный контроль, особенно при работе с детализированными чертежами.

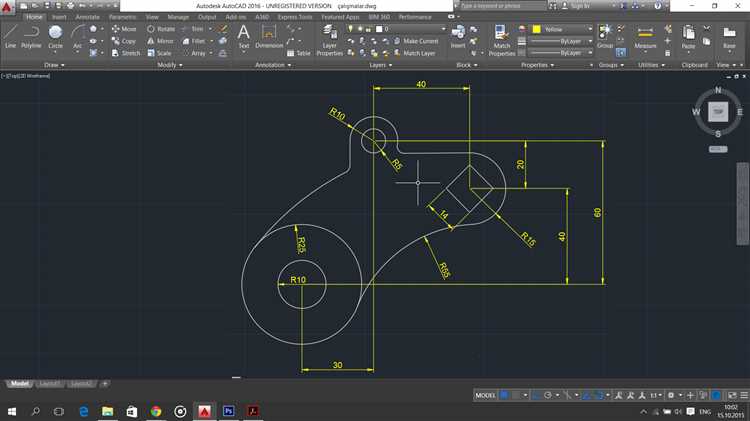

Применение ручек прокрутки и панели навигации
Ручки прокрутки расположены в правой части окна AutoCAD и позволяют перемещать рабочее пространство по вертикали и горизонтали. Чтобы сдвигать чертеж, просто перетащите ручку в нужном направлении. Это позволяет точнее контролировать положение в окне, особенно когда нужно сосредоточиться на определённой области чертежа. Важно помнить, что ручки прокрутки можно использовать как для простого перемещения, так и для изменения масштаба при помощи колесика мыши.
Панель навигации представляет собой компактное средство для быстрого перемещения по чертежу, которое обычно располагается в правом верхнем углу. Панель содержит несколько полезных инструментов: zoom extents, zoom window, а также доступ к функциям визуализации. Для перемещения по чертежу достаточно выбрать нужную область или просто использовать кнопки «перемещения» и «масштабирования». Это позволяет плавно и быстро фокусироваться на определённых элементах.

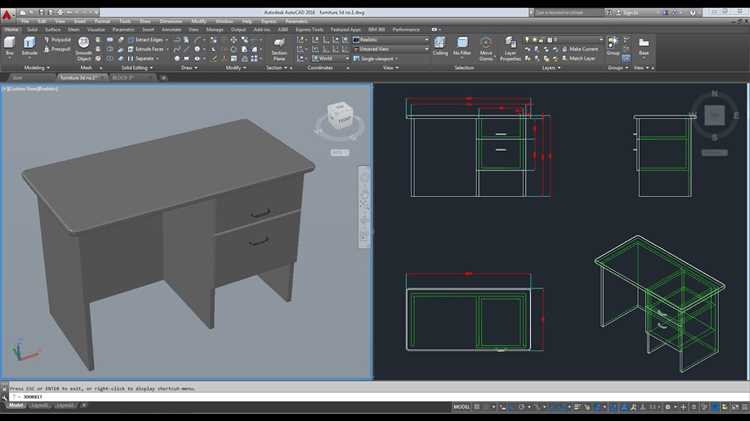

Кроме того, в панели навигации доступна функция видовой куб, которая помогает быстро переключать виды на чертеж, значительно улучшая восприятие сложных объектов и позволяет пользователю перемещаться в 3D-пространстве с минимальными усилиями. Использование панели в сочетании с ручками прокрутки даёт возможность быстро и точно настраивать вид на проект, не теряя времени на лишние действия.
Для повышения удобства работы можно настроить клавишу горячих клавиш для активации панели навигации или ручек прокрутки, что ещё больше ускорит процесс перемещения по чертежу.
Горячие клавиши для перемещения по чертежу
Для эффективного перемещения по чертежу в AutoCAD можно использовать несколько горячих клавиш, которые значительно ускоряют работу и повышают удобство. Рассмотрим наиболее полезные из них.
Пробел – активирует команду последнего выполненного действия, что полезно при часто повторяющихся перемещениях.
Shift + колёсико мыши – позволяет плавно перемещаться по чертежу в любом направлении. Это особенно удобно, если требуется быстро пройти по большому чертежу, не изменяя масштаба.
Ctrl + колёсико мыши – сочетание клавиш используется для изменения масштаба чертежа. Увеличение или уменьшение масштабирования можно производить с точностью при прокрутке колеса мыши.
Pan (клавиша пробела + левая кнопка мыши) – активирует команду «Перемещение», позволяя наглядно перетаскивать рабочую область чертежа по экрану.
F7 – включает/выключает сетку. Если сетка отключена, пространство становится более гибким для перемещения объектов.
Ctrl + 0 – максимально увеличивает область просмотра, что помогает сразу перейти к полной видимости чертежа при необходимости.
Ctrl + 1 – открывает палитру свойств объекта, что удобно, если нужно быстро настроить параметры после перемещения элементов.
Использование этих горячих клавиш позволяет значительно повысить эффективность работы с чертежами и избежать лишних манипуляций с мышью.
Использование режима реального времени при перемещении
Режим реального времени в AutoCAD позволяет мгновенно видеть результаты перемещения объекта на чертеже, что значительно улучшает процесс работы с проектами. При использовании этого режима, все изменения происходят без задержек, что упрощает точное позиционирование элементов. Чтобы активировать режим, необходимо нажать и удерживать левую кнопку мыши на выбранном объекте, а затем перемещать его по экрану.
Основные особенности:
Включение режима реального времени позволяет чертежу обновляться в реальном времени, обеспечивая более плавное перемещение и удобство при выравнивании объектов относительно других элементов. Это особенно важно при работе с многослойными проектами, где точность перемещения критична.
Рекомендации по использованию:
Для более точного контроля рекомендуется использовать привязки, такие как привязка к сетке или к объектам, что позволит перемещать объекты с высокой точностью. Также можно задать ограничение по осям, чтобы перемещение происходило только вдоль одной оси, что полезно при точном выравнивании элементов.
Совет: Если объект не двигается в режиме реального времени, проверьте настройки ускорения графики в AutoCAD. В некоторых случаях низкая производительность графики может вызвать задержки при перемещении объектов.
Как избежать случайного смещения объектов при перемещении
При перемещении объектов в AutoCAD важно предотвратить их случайное смещение, что может привести к искажению чертежа и потере точности. Существуют несколько эффективных способов минимизировать такие ошибки.
- Использование привязок (OSNAP). Активируйте привязки к точкам объектов, чтобы гарантировать точное перемещение по заданным точкам. Это предотвратит случайные смещения, особенно при работе с деталями сложных конструкций.
- Включение режима «Привязка к сетке» (GRID SNAP). Включение этого режима поможет вам перемещать объекты по фиксированным интервалам. Сетку можно настроить под нужный масштаб, что облегчит контроль за точностью перемещения.
- Ограничение перемещения по осям. Используйте клавишу «F8» для активации режима ограничений перемещения по осям (Orthogonal mode). Это гарантирует, что объекты будут перемещаться только по горизонтали или вертикали, исключая случайное смещение в других направлениях.
- Использование команды «Сдвиг» (Move) с привязкой. Когда используете команду перемещения, всегда указывайте четкие точки привязки для начала и конца перемещения. Это поможет избежать случайных изменений позиции объектов.
- Использование режима «Объектная привязка» (Object Snap Tracking). Этот режим позволяет отслеживать привязки между объектами на основе пересечений линий и других геометрических элементов, обеспечивая точность перемещения.
- Активирование режима «Зафиксировать» (Lock). Для объектов, которые не нужно перемещать, используйте функцию блокировки. Это исключит случайное перемещение объектов при работе с другими элементами чертежа.
Использование этих инструментов и настроек значительно повысит точность работы и уменьшит вероятность случайных ошибок при перемещении объектов в AutoCAD.
Вопрос-ответ:
Как перемещать чертеж в AutoCAD?
Для перемещения чертежа в AutoCAD можно использовать команду MOVE. Сначала выберите объекты, которые хотите переместить, затем в командной строке введите команду MOVE или нажмите соответствующую кнопку на панели инструментов. После этого укажите точку базирования (начальную точку перемещения) и точку назначения, куда хотите переместить объекты.
Можно ли перемещать чертеж в AutoCAD с помощью колесика мыши?
Да, для перемещения вида чертежа на экране можно использовать колесико мыши. Просто зажмите колесико и двигайте мышь в нужном направлении. Это позволяет плавно перемещать весь вид, не изменяя геометрию объектов.
Как можно перемещать только часть чертежа, не затрагивая остальные элементы?
Для перемещения отдельной части чертежа без изменения остальных элементов нужно использовать команду MOVE и выделить только те объекты, которые необходимо переместить. После этого выберите точку для перемещения и укажите новую позицию. Это позволяет легко работать с отдельными частями чертежа.
Можно ли перемещать объекты по оси в AutoCAD?
Да, в AutoCAD можно перемещать объекты вдоль осей X, Y или Z. Для этого при запуске команды MOVE можно ввести координаты перемещения или указать нужную ось. Это удобно, если требуется точное перемещение объектов по одной из осей чертежа.
Как можно отменить перемещение объекта в AutoCAD?
Если вы случайно переместили объект, можно отменить это действие, нажав комбинацию клавиш Ctrl+Z или выбрав команду «Отменить» в меню. Это вернет объекты в их прежнее положение.
